C#标签打印工具设计方案（支持动态模板与多协议打印）

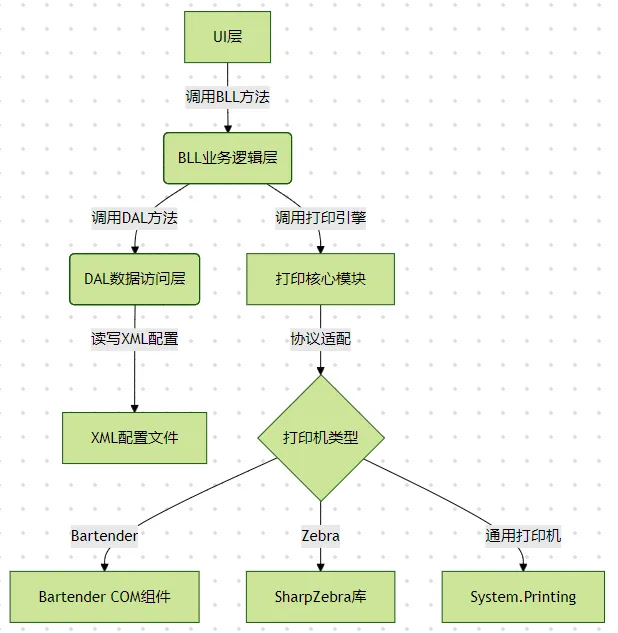

一、系统架构设计
二、核心功能模块
1. 动态模板引擎
// TemplateEngine.cs
public class TemplateEngine {
private Dictionary<string, string> _templates = new();
// 加载XML模板配置
public void LoadTemplates(string configFile) {
var xmlDoc = XDocument.Load(configFile);
foreach (var elem in xmlDoc.Descendants("Template")) {
_templates[elem.Attribute("Name").Value] = elem.Value;
}
}
// 数据绑定
public string BindData(string templateName, Dictionary<string, string> data) {
string template = _templates[templateName];
foreach (var item in data) {
template = template.Replace($"{
{
{item.Key}}}", item.Value);
}
return template;
}
}
2. 多协议打印适配器
// PrintAdapter.cs
public interface IPrintAdapter {
bool Print(string content, string printerName);
}
// Bartender适配器
public class BartenderAdapter : IPrintAdapter {
public bool Print(string content, string printerName) {
var btApp = new BarTender.Application();
var btFormat = btApp.Formats.Open(content);
btFormat.SetNamedSubStringValue("ProductCode", "ABC123");
btFormat.PrintOut(false, printerName);
return true;
}
}
// Zebra ZPL适配器
public class ZebraAdapter : IPrintAdapter {
public bool Print(string zplCode, string printerName) {
using (var client = new TcpClient(printerName, 9100)) {
NetworkStream stream = client.GetStream();
byte[] data = Encoding.ASCII.GetBytes(zplCode);
stream.Write(data, 0, data.Length);
return true;
}
}
}
3. 配置管理模块
<!-- config.xml -->
<Config>
<Printer>
<Name>Zebra ZT410</Name>
<Type>Zebra</Type>
<Ip>192.168.1.100</Ip>
</Printer>
<Templates>
<Template Name="ProductLabel">
^XA^FO50,50^A0N,30,30^FD{
ProductName}^FS^XZ
</Template>
</Templates>
</Config>
三、数据流实现
1. 业务逻辑层
// PrintService.cs
public class PrintService {
private IPrintAdapter _adapter;
private TemplateEngine _templateEngine;
public PrintService(IPrintAdapter adapter) {
_adapter = adapter;
_templateEngine = new TemplateEngine();
_templateEngine.LoadTemplates("templates.xml");
}
public void ProcessPrint(LabelData data) {
try {
string template = _templateEngine.BindData(data.TemplateName, data.Fields);
_adapter.Print(template, data.PrinterName);
LogManager.Log($"打印成功: {data.OrderId}");
} catch (Exception ex) {
LogManager.LogError($"打印失败: {ex.Message}");
throw;
}
}
}
2. 数据模型
// LabelData.cs
public class LabelData {
public string OrderId {
get; set; }
public string TemplateName {
get; set; }
public Dictionary<string, string> Fields {
get; set; }
public string PrinterName {
get; set; }
}
四、关键技术创新
1. 智能模板解析
占位符语法：支持
{FieldName}动态替换条件渲染：
<Template> ^XA { if:ProductType="Food"} ^FO100,100^A0N,25^FD保质期: { ExpiryDate}^FS { /if} ^XZ </Template>
2. 打印队列管理
// PrintQueue.cs
public class PrintQueue {
private ConcurrentQueue<PrintJob> _queue = new();
public void Enqueue(PrintJob job) {
_queue.Enqueue(job);
ProcessNext();
}
private async void ProcessNext() {
if (_queue.TryDequeue(out var job)) {
await _adapter.PrintAsync(job.Content, job.PrinterName);
}
}
}
3. 异常处理机制
// PrintExceptionHandler.cs
public class PrintExceptionHandler {
public void Handle(PrintJob job, Exception ex) {
if (job.RetryCount < 3) {
job.RetryCount++;
Thread.Sleep(5000);
PrintService.Instance.ProcessPrint(job);
} else {
AlertService.Notify($"打印失败: {job.OrderId}");
LogManager.SaveErrorLog(job, ex);
}
}
}
参考代码 标签打印工具 www.youwenfan.com/contentali/37691.html
五、测试用例
| 测试场景 | 输入数据 | 预期结果 |
|---|---|---|
| Zebra打印机基础打印 | 订单号: ORD001, 产品名称: 手机 | 打印机输出带条码的标签 |
| Bartender模板渲染 | 模板: ProductLabel, 字段: 颜色=红 | 输出红色标注的标签 |
| 打印队列重试机制 | 模拟打印机脱机 | 自动重试3次后记录错误日志 |
六、部署方案
依赖组件
- Bartender Runtime（版本≥2022）
- Zebra ZSDK（适用于Zebra打印机）
- .NET Framework 4.8+
安装包结构
LabelPrinterInstaller/ ├── Programs/ │ ├── LabelPrinterUI.exe │ └── BartenderRuntime/ ├── Drivers/ │ ├── Zebra_ZT410/ │ └── Epson/ └── Config/ ├── templates.xml └── printers.xml
七、扩展功能建议
Web API集成
[HttpPost("print")] public IActionResult PrintLabel([FromBody] PrintRequest request) { _printService.ProcessPrint(request.Data); return Ok(new { Status = "Queued" }); }移动端支持
- 开发UWP应用实现蓝牙/WiFi打印机连接
- 集成电子签名功能
AI质检模块
- 使用OpenCV检测打印质量
- 自动报警模糊/错位标签
八、总结
本方案通过多协议适配器和智能模板引擎实现灵活标签打印，结合三层架构保证系统可维护性。
