为什么企业开发必须画 ER 图？

首先一个企业级开发的项目是必须要有数据库蓝图设计的~ 目的是为了让表结构、字段、关系一目了然，避免开发混乱

然后是为了方便团队沟通, 产品、前端、后端、DBA快速对齐，减少扯皮的情况~

实际开发之前也可以防止一些坑：也就是提前发现设计漏洞, 比如: 冗余、关联错误、关系混乱等等..

对于项目的后期维护成本降低, 例如: `项目迭代、新人接手时，一看ER图就懂这个项目系统的大致结构~

dbdiagram.io 是什么

今天给大家推荐一个10 秒生成 ER 关系图的方法~ 并且可以免费一键生成高清图片~

它就是 dbdiagram.io 一款代码驱动的在线数据库 ER 图设计工具~

简单的说它就是一个免费在线 ER 图工具，用一种类似于 SQL语法的DBML写代码并且 自动生成专业 ER 图!

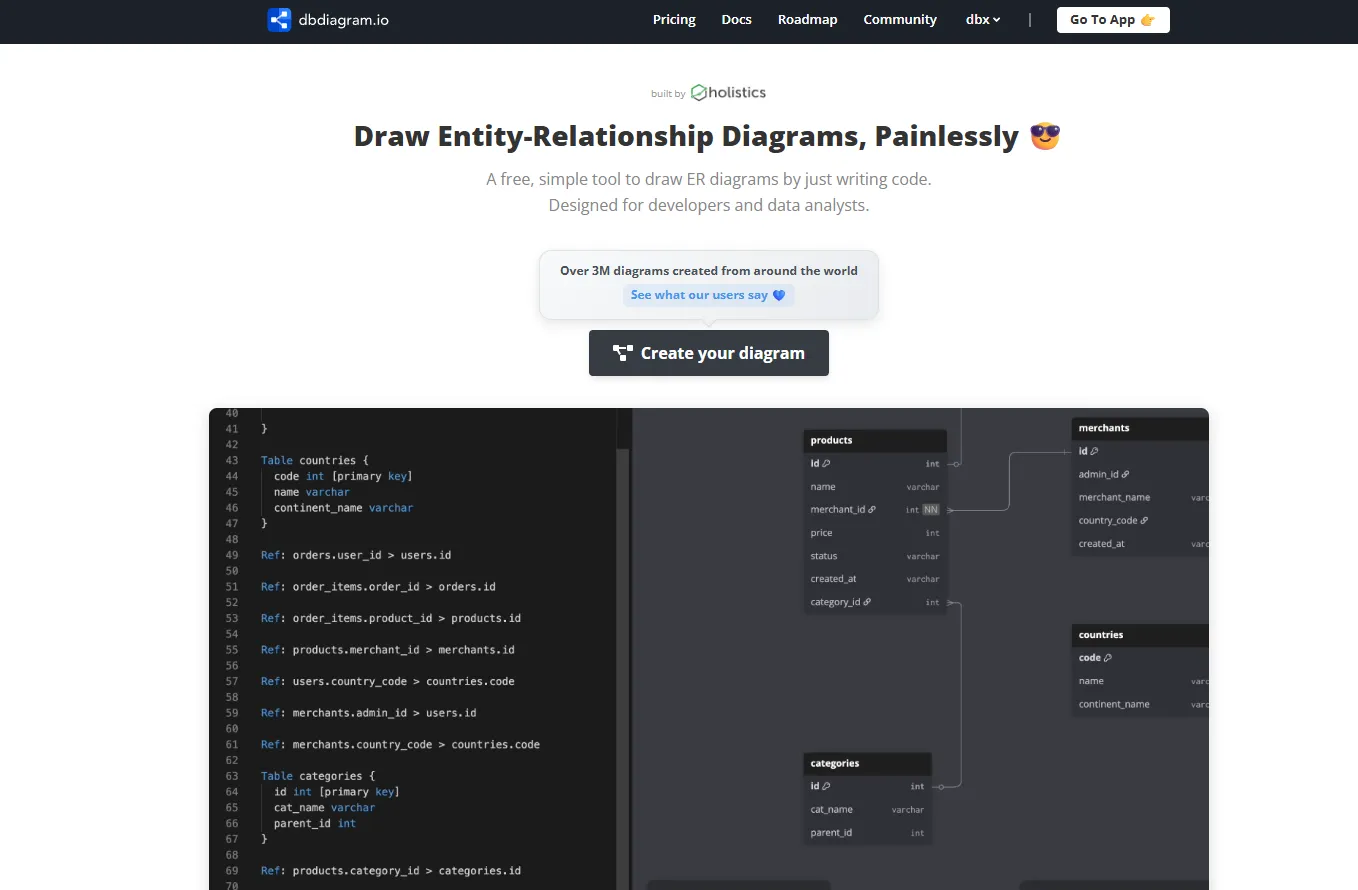

官网地址: https://dbdiagram.io/home

如图

当你点击Create your diagram(创建图表)的时候，就可以直接开始画图了~

如图

这完完全全是专门给开发者、数据分析师、做系统的人量身定做的神器啊~ 太狂喜了!

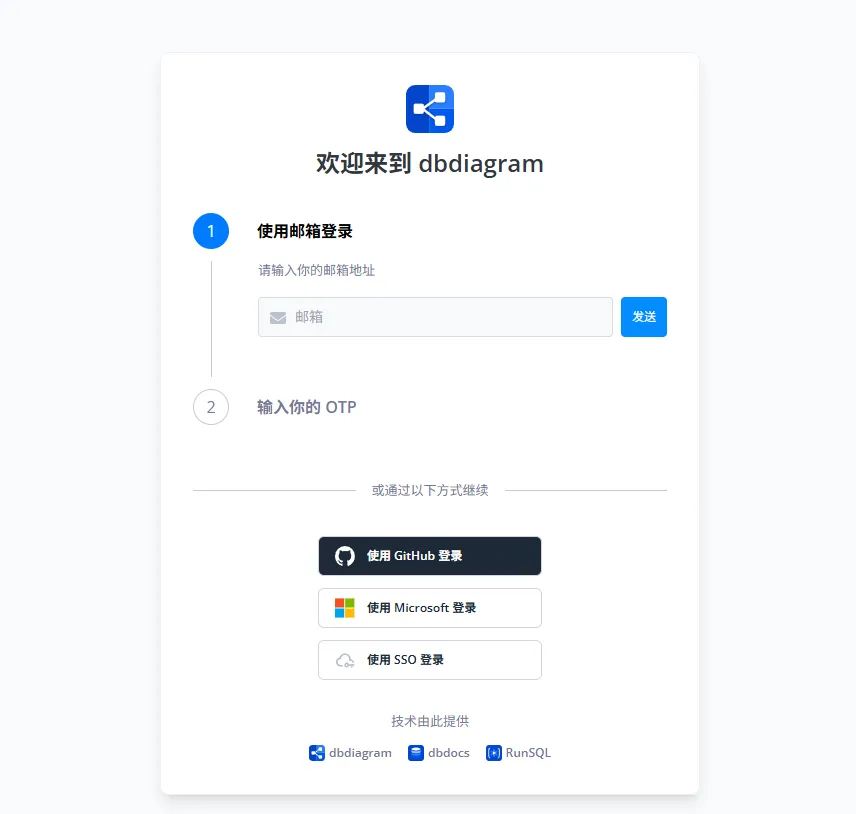

使用之前，最好注册登录一下~~

核心亮点✨

代码写图，不用手拖

不用像传统画图工具那样拖方框、拉线条，只需要写几行简单的语法，它就自动生成干净、专业的 ER 图，效率拉满~

完全免费，永久可用

2026年主打的就是个免费啊~

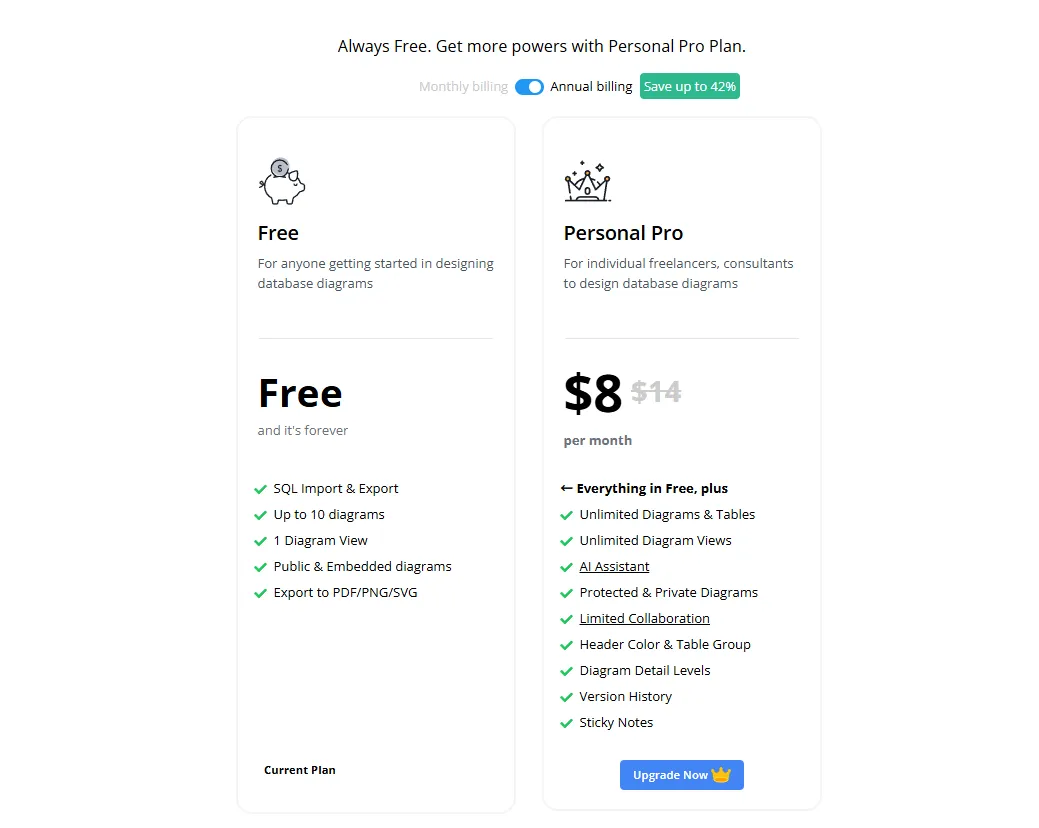

这款在线ER图工具你个人用完全免费，支持最多 10 个图表，能导出 PNG、PDF、SVG
还能直接生成建表 SQL, 对于个人项目太友好了~

如图

✅ 免费版完全够用

功能	免费版	对你的用处
代码画 ER 图	✅ 无限用	写 DBML 代码生成汽修店三表关系图
导出 PNG/PDF/SVG	✅ 支持	截图、导出高清图给员工 / 开发看
SQL 导入 / 导出	✅ 支持	一键生成 SQL 建表语句，直接用
在线保存图表	✅ 最多 10 个	存系统的表结构，完全够
公开分享图表	✅ 支持	发链接给外包开发，不用传文件

💸 付费版一般用不上

付费版是给企业团队、大项目用的，个人项目根本不需要!

唯一需要注意的：免费版最多存 10 个图表，个人小型系统表结构顶天也就 7~10 个!

双向同步，一键生成 SQL

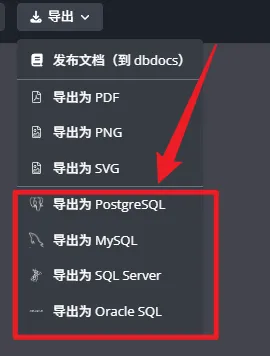

你编写专属语法之后所生成的ER图，也能从图反向导出完整的SQL CREATE TABLE建表语句,简直不要太给力~ 🛠️

直接复制到 相应数据库中 就能用，这就相当于画图 = 写建表代码，完全提高效率了~

一些常见数据库都支持： SQL（SQL Server/MySQL）等等..

如图

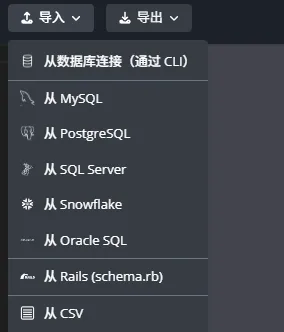

当然同时也支持导入 SQL 逆向生成 ER 图

在线即用，不用安装

打开浏览器就能用，不用装客户端，还能一键分享链接给其他需要的人~

dbdiagram.io 完整语法核心 DBML 📚

既然要使用这个ER图工具，我们也要了解一下它的一些创建规则和语法!

它用的是DBML 全称Database Markup Language 数据库标记语言，是专门用来定义数据库结构的极简语法，比 SQL 简单 10 倍

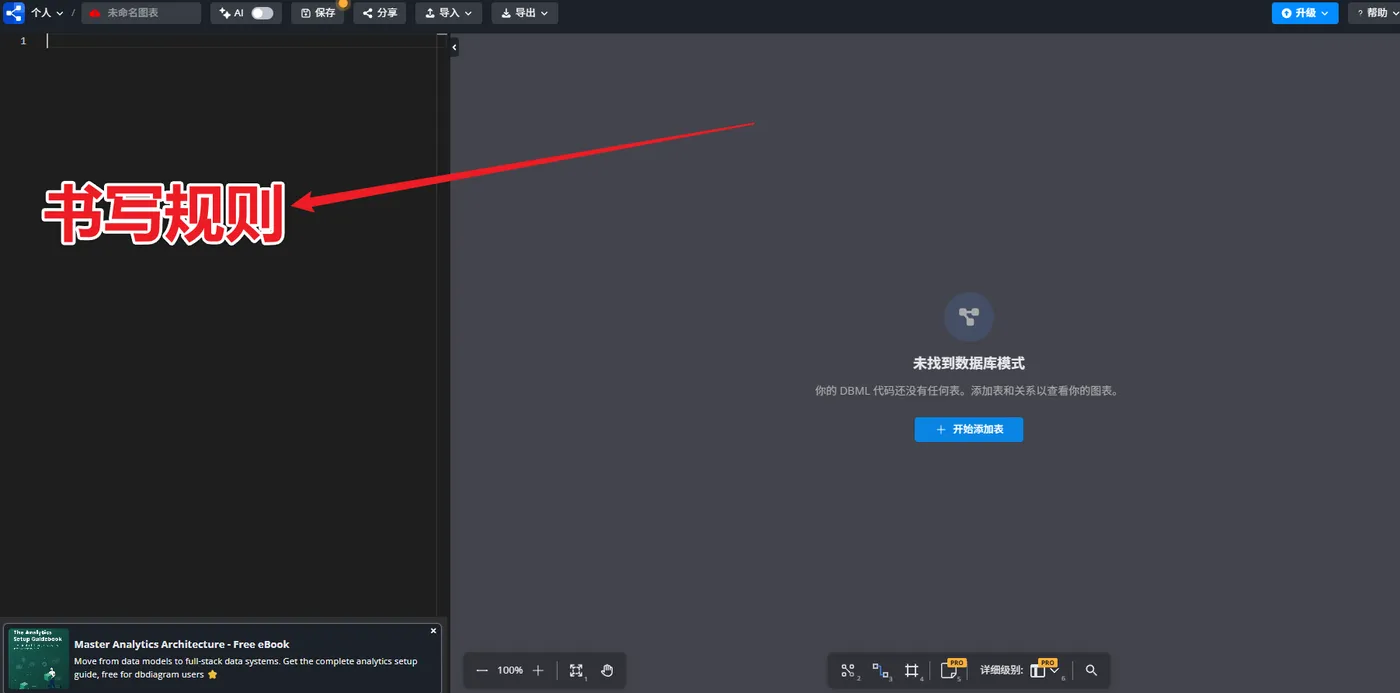

我们在左侧就可以直接开始书写规则~

如图

定义表

语法如下

Table 表名 {
  字段名 数据类型 [约束, 注释]
  字段名 数据类型 [约束, 注释]
}

详细解释

表名支持中文, 注意要加双引号 ，比如:Table "会员表"

数据类型：可以写INT/VARCHAR/MONEY/DATETIME 等，和 SQL 完全对应~学过SQL你自然懂!

常用约束：

语法	作用	案例
pk	代表主键（Primary Key）	MID INT [pk]
not null	代表非空	MName VARCHAR [not null]
unique	代表唯一	MPhone VARCHAR [unique]
default: 值	代表默认值	MCreateTime DATETIME [default:GETDATE()]
note: '说明'	代表给字段加说明 最后在ER图里会显示!	RMoney MONEY [note: '消费金额']
increment	自增	MID INT [pk, increment]

举个栗子 某汽修店的会员表~

Table "会员表" {
  MID INT [pk, note: '会员ID，主键']
  MName VARCHAR(10) [not null, note: '会员姓名']
  MPhone VARCHAR(11) [unique, note: '联系电话']
  MCreateTime DATETIME [default: `GETDATE()`, note: '开卡时间']
}

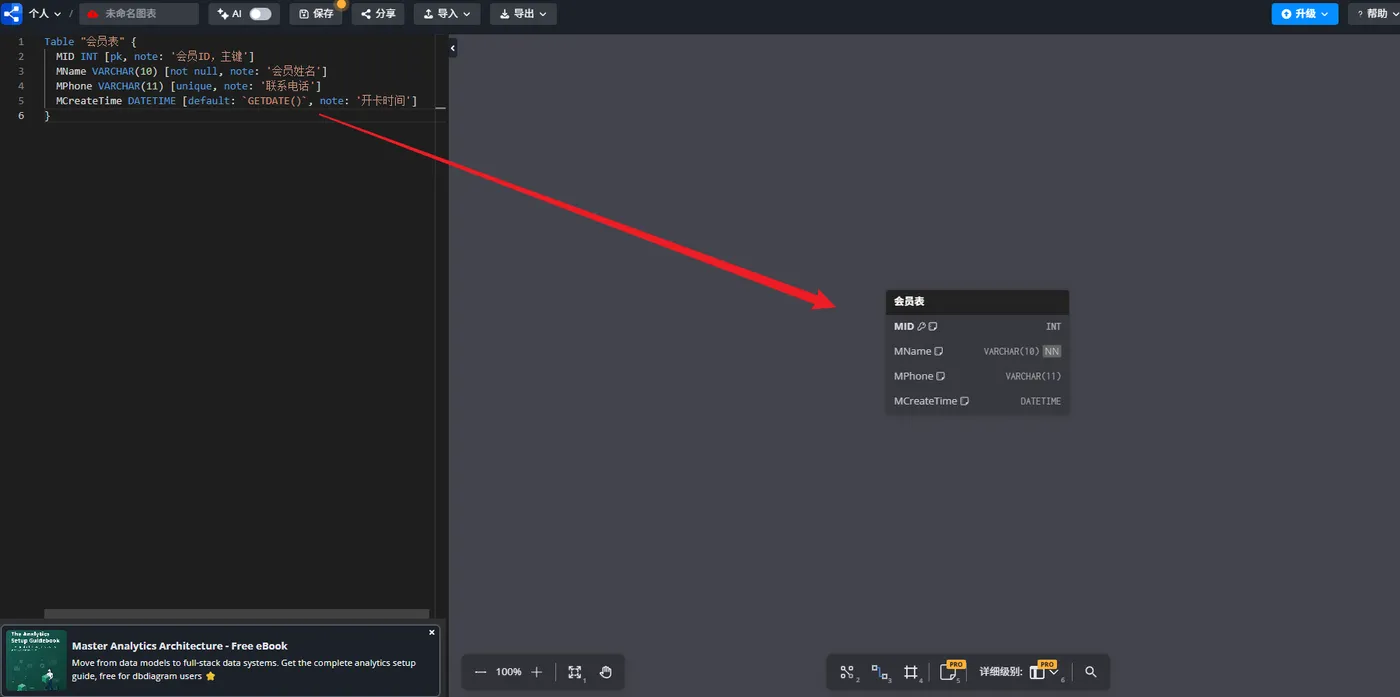

这样我们在右侧就能直接看到 效果了!

如图

定义表关系（外键)

这个一般分为三种关系：

< 表示: 一对多（1→N）
> 表示: 多对一（N→1）
- 表示: 一对一（1→1）

这些关系我在前面的数据库设计中也已经讲解过了，还不懂的 ，赶紧去补一补~

一般我们可以在关联字段上面直接写

✅ 内联写法

直接在字段后加 [ref: 关系标 关联表.关联字段]，这样就会自动生成关系线!

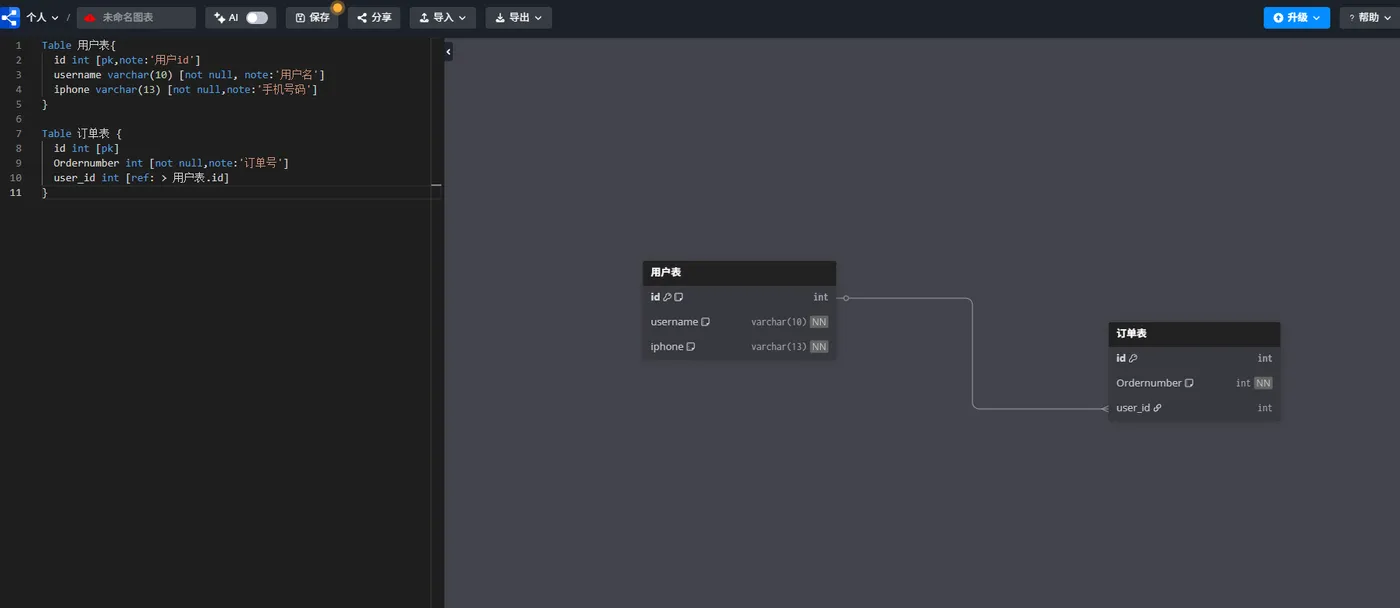

例如

Table 用户表{
  id int [pk,note:'用户id']
  username varchar(10) [not null, note:'用户名']
  iphone varchar(13) [not null,note:'手机号码']
}

Table 订单表 {
  id int [pk]
  Ordernumber int [not null,note:'订单号']
  user_id int [ref: > 用户表.id]
}

如图

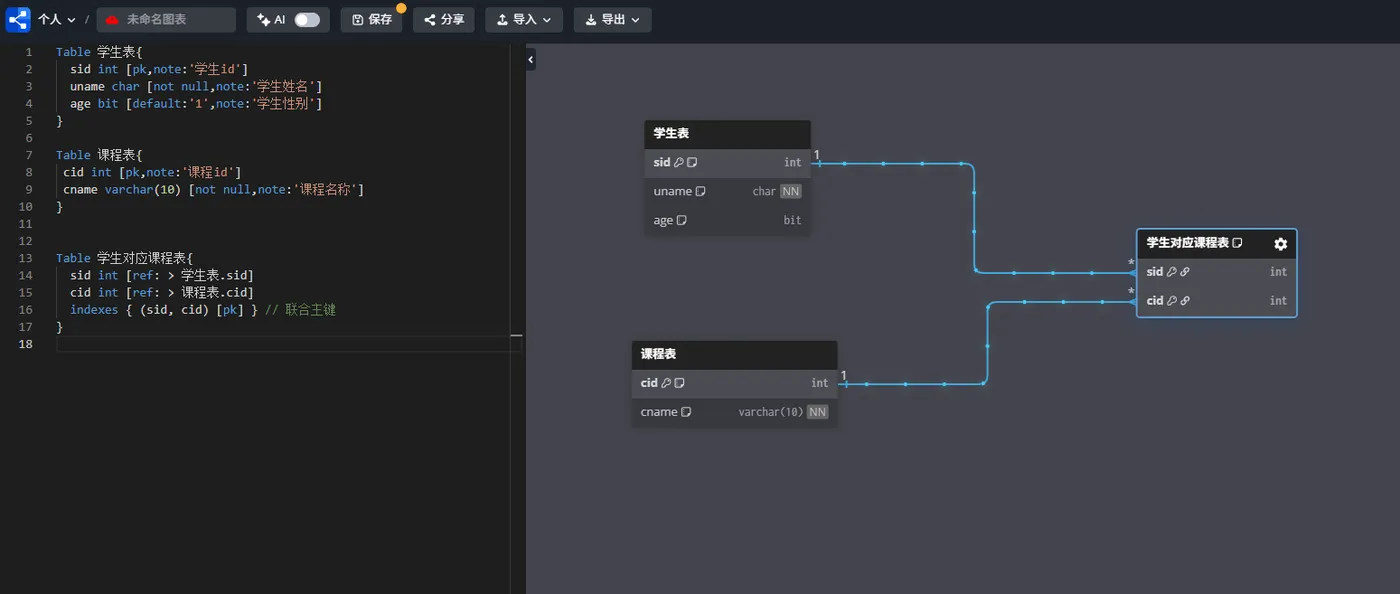

定义多对多关系（中间表）

那么多对多这种关系，我们知道要用到一个中间表才行~

举个栗子 学生和课程: 一个学生可以选多门课，一门课可以被多个学生选，这就是多对多关系。

那这里的DBML语法结构如下

Table 学生表{
  sid int [pk,note:'学生id']
  uname char [not null,note:'学生姓名']
  age bit [default:'1',note:'学生性别']
}

Table 课程表{
 cid int [pk,note:'课程id']
 cname varchar(10) [not null,note:'课程名称']
}


Table 学生对应课程表{
  sid int [ref: > 学生表.sid]
  cid int [ref: > 课程表.cid]
  indexes { (sid, cid) [pk] } // 联合主键
}

如图

定义复合主键（多对多表用）

这里,我们来回忆以下 多对多关系

举个栗子

之前说过了，比如: 一个会员可以有多辆车，一辆车也可以被多个会员开 → 这就叫多对多

那么在这种多对多关系的情况下，复合主键就是：MID + 车牌 = 唯一标识
把两个标识绑在一起，绝对不重复、不混乱~

就像是租车公司的车辆一样，会员 ↔ 车辆
一个会员可以有好几辆车,一辆车也可以租给 好几个会员开, 这种关系就叫 多对多

但是多对多关系不能直接存在会员表，也不能直接存在车辆表 必须单独建一张 中间关联表~

也就是会员车辆关联表~

创建语法

indexes {
  (主键1, 主键2) [pk,name:'复合主键名称']
}

例如

 indexes {
    (MID, CPlate) [pk, name: 'pk_member_car']
  }

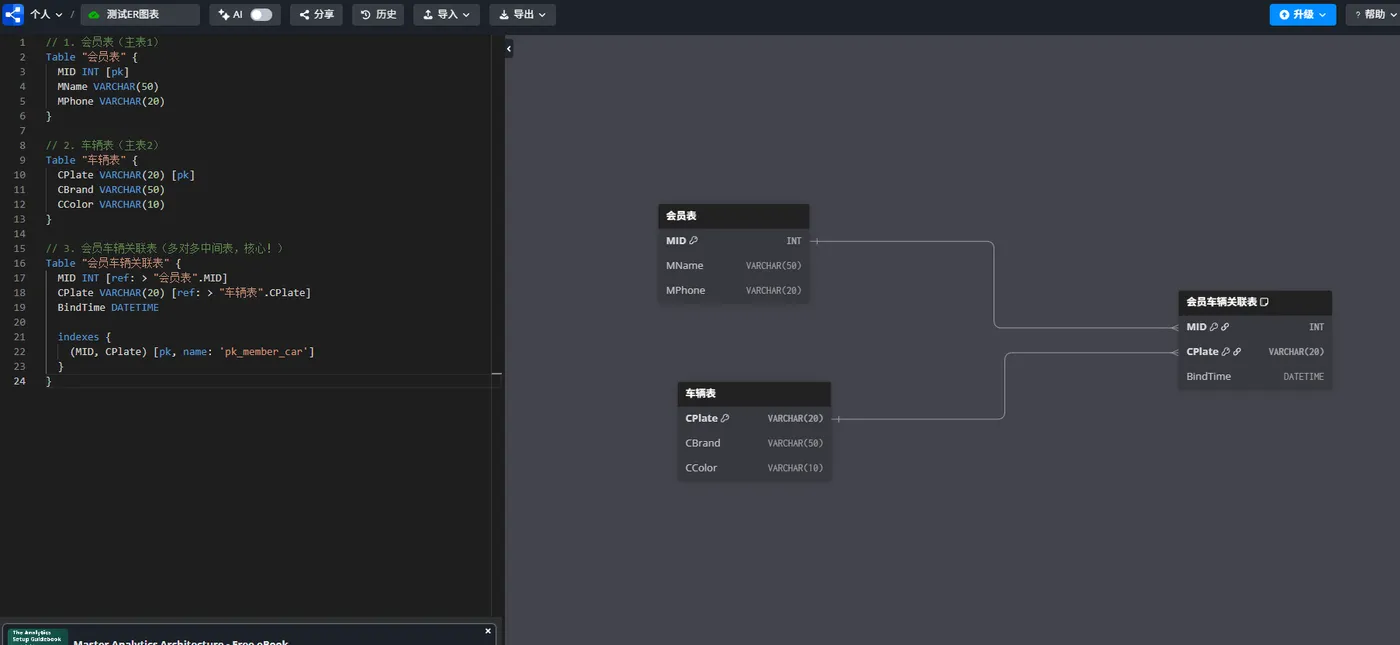

案例

// 1. 会员表（主表1）
Table "会员表" {
  MID INT [pk]
  MName VARCHAR(50)
  MPhone VARCHAR(20)
}

// 2. 车辆表（主表2）
Table "车辆表" {
  CPlate VARCHAR(20) [pk]
  CBrand VARCHAR(50)
  CColor VARCHAR(10)
}

// 3. 会员车辆关联表（多对多中间表，核心！）
Table "会员车辆关联表" {
  MID INT [ref: > "会员表".MID]
  CPlate VARCHAR(20) [ref: > "车辆表".CPlate]
  BindTime DATETIME

  indexes {
    (MID, CPlate) [pk, name: 'pk_member_car']
  }
}

如图

小知识: 复合主键的用途

举个栗子 同一个会员，不能绑定同一个车牌两次！

会员 1001 + 车牌 川 A12345 → 可以存
会员 1001 + 车牌 川 A67890 → 可以存
会员 1002 + 车牌 川 A12345 → 可以存
~
但是:
会员 1001 + 车牌 川 A12345 再存一次 → 直接报错！

这就是复合主键的作用：防止重复绑定！保证数据干净、保证数据唯一、不乱套

就像是你的姓名会和别人的重复，但是你的姓名+你的身份证 = 你的唯一标识~

定义索引

indexes 是专门用来在dbdiagram 里定义索引的代码块！

写在表里面，专门给字段加索引，让查询变快~

语法格式

indexes {
  (字段1, 字段2, ...)  [name: '索引名'] // 索引名必须用单引号包裹！
}

举个栗子

Table 订单 {
  id int [pk]
  user_id int
  status int
  indexes {
    (user_id, status) [name: 'idx_user_status']
  }
}

当然，多个字段的索引，也可以分开写成如下形式:

indexes {
   (字段) [name: '索引名']
   (字段) [name: '索引名']
}

例如

indexes {
  (username) [name: 'idx_username']
  (phone) [name: 'idx_phone']
}

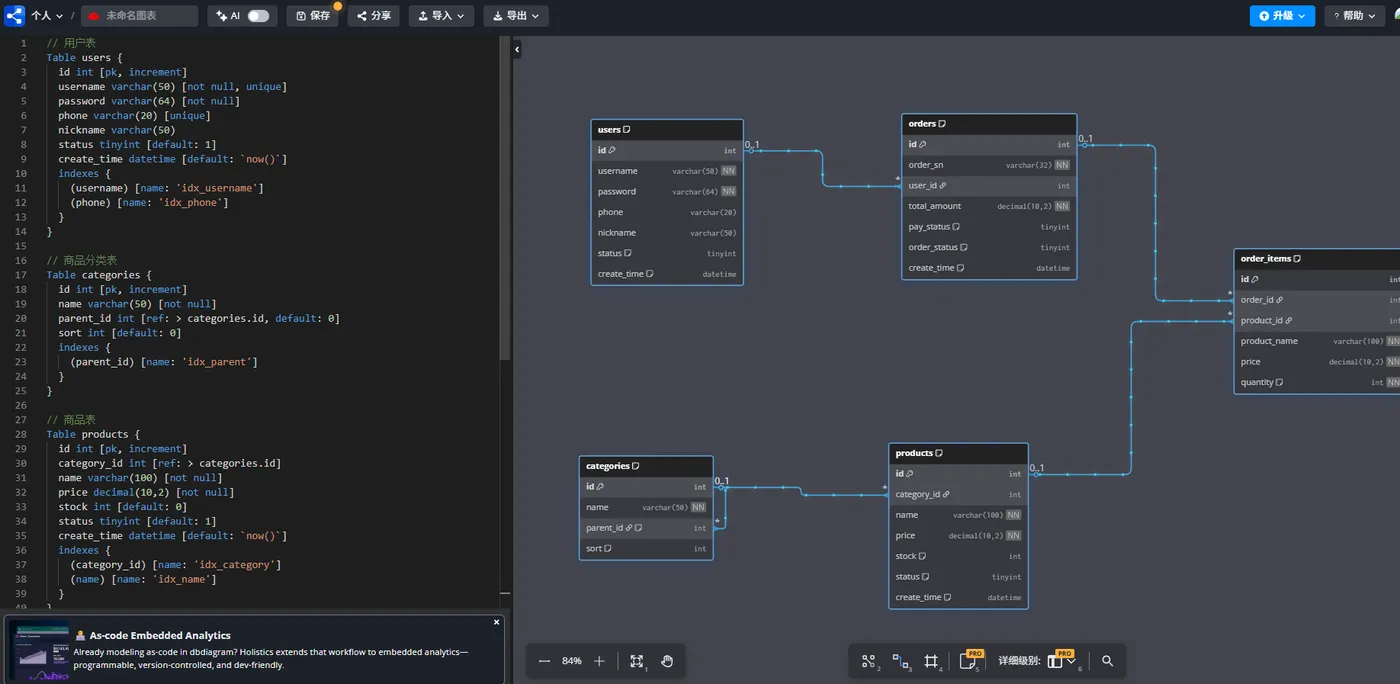

实战案例：企业级业务系统多表设计🚀

这里就用商城系统来举例~

表名	描述	作用
users	用户表	存所有注册用户的信息（账号、密码、手机号等）
categories	商品分类表	存商品的分类（比如「手机」「电脑」「配件」，还支持二级分类，比如「手机 - 苹果」）
products	商品表	存所有上架的商品（比如 iPhone 16、华为 Mate 70 这些具体商品）
orders	订单表	存用户下单的订单（比如「2026-04-15 张三买了 1 台 iPhone」这个订单的总信息）
order_items	订单商品明细表	存订单里的每一件商品（比如张三的订单里，除了 iPhone，还买了个手机壳，就拆成 2 条明细）

先创建这5个ER图, 不分先后~

如下

// 用户表
Table users {
  id int [pk, increment]
  username varchar(50) [not null, unique]
  password varchar(64) [not null]
  phone varchar(20) [unique]
  nickname varchar(50)
  status tinyint [default: 1]
  create_time datetime [default: `now()`]
  indexes {
    (username) [name: 'idx_username']
    (phone) [name: 'idx_phone']
  }
}

// 商品分类表
Table categories {
  id int [pk, increment]
  name varchar(50) [not null]
  parent_id int [ref: > categories.id, default: 0]
  sort int [default: 0]
  indexes {
    (parent_id) [name: 'idx_parent']
  }
}

// 商品表
Table products {
  id int [pk, increment]
  category_id int [ref: > categories.id]
  name varchar(100) [not null]
  price decimal(10,2) [not null]
  stock int [default: 0]
  status tinyint [default: 1]
  create_time datetime [default: `now()`]
  indexes {
    (category_id) [name: 'idx_category']
    (name) [name: 'idx_name']
  }
}

// 订单表
Table orders {
  id int [pk, increment]
  order_sn varchar(32) [unique, not null]
  user_id int [ref: > users.id]
  total_amount decimal(10,2) [not null]
  pay_status tinyint [default: 0]
  order_status tinyint [default: 0]
  create_time datetime [default: `now()`]
  indexes {
    (user_id) [name: 'idx_user']
    (order_sn) [name: 'idx_order_sn']
  }
}

// 订单商品表
Table order_items {
  id int [pk, increment]
  order_id int [ref: > orders.id]
  product_id int [ref: > products.id]
  product_name varchar(100) [not null]
  price decimal(10,2) [not null]
  quantity int [not null, default: 1]
  indexes {
    (order_id) [name: 'idx_order']
    (product_id) [name: 'idx_product']
  }
}

如图

表与表之间的关系拆解分析

~

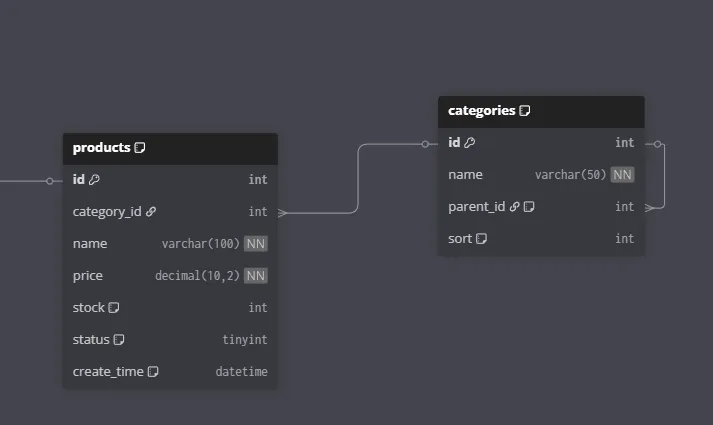

1. 分类表 和 商品表：一对多

因为1 个分类 下会存在 多个商品!

举个栗子

一个分类比如 手机下面，可以挂 N 个商品， 比如: iPhone、华为、小米
但是一个商品,比如 iPhone Pro max，只能属于一个手机分类下, 它不能同时属于手机和电脑 对吧!

从现实角度来说,分类是商品的归属，用来做商品筛选、分类导航（

比如用户点手机分类，就能看到所有手机的商品，如果不建关系，商品就没地方归类，商城就乱成一锅粥~

ER图中所对应的关系如下描述:

1.商品表.分类id 要关联 分类表.id --> 实现多对一

category_id int [ref: > categories.id]
意思就是：商品表的category_id关联分类表的主键(categories.id)，所以商品必须归属于某个分类

分类表 和 商品表,这两个表的关系，我们也就梳理完成了!

如图

2.用户表 和 订单表：一对多

1个用户 可以有 多个订单 对吧~

举个栗子

一个用户比如张三，他是不是可以下N个订单, 今天买手机、明天买电脑 对吧~

但一个订单，只能属于一个用户， 你总不能说是一个订单同时是张三和李四、王五的吧~

订单必须绑定用户，才能知道谁买的，用来做订单查询、用户中心、售后维权，等等...

没有用户关联的订单是无效且无意义的~

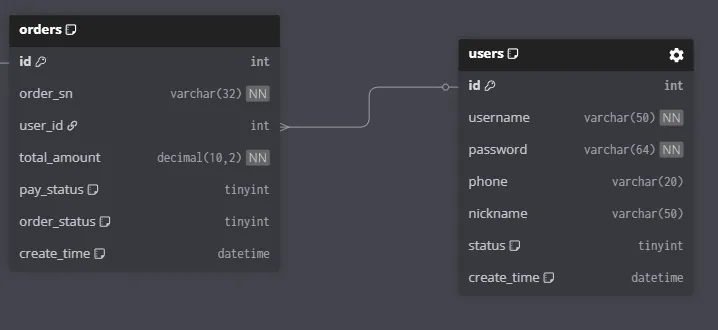

ER图所对应的关系如下

订单表.用户id 要关联 用户表.id : --> 实现多对一

orders.user_id int [ref: > users.id]

意思是：订单表的user_id，关联用户表的主键id，订单必须属于某个用户~才有意义

如图

3.订单表 和 订单商品明细表 一对多

一对多 1 个订单 可能会存在 多个商品明细!

一个订单, 比如张三的订单，里面可以有 N 件商品 手机 + 手机壳 + 充电器...

而每一件商品都拆成一条明细,但一条明细，只能属于一个订单!

这里我们来举个例子方便理解~

你想： 张三的订单里，买了「手机、手机壳、充电器」3 样东西，就生成 3 条明细。
这 3 条明细，全是张三这个订单的，跟李四、王五的订单半毛钱关系都没有！
不可能出现：一条手机的明细，同时算在·张三·和·李四·两个订单里，那账就彻底乱了~

订单表（orders）只存「总单信息」

只记「张三这个订单」的整体情况：谁买的、订单号、总共花了多少钱、什么时候买的，当然根据需求，也有其他的信息~

id	user_id	order_sn	total_amount	create_time
1	1001	DD2026001	6298.00	2026-04-15

订单明细表（order_items）存每一件商品的细节（3 条数据，对应 3 件商品）

id	order_id	product_id	product_name	price	quantity
1	1	10001	iPhone 16	5999.00	1
2	1	10002	手机壳	99.00	1
3	1	10003	充电器	200.00	1

字段解释:

字段名	人话解释
id	这条明细自己的编号（唯一标识）
order_id	核心！ 这条明细属于哪个订单（这里全是 1，说明都属于张三的订单）
product_id	买的是哪个商品（对应商品表的 ID）
product_name	商品名字（冗余存一份，防止商品改名后订单看不到历史名称）
price	下单时这件商品的单价（不是现在的价格，是当时买的价格）
quantity	买了几件（比如买 2 个手机壳，这里就是 2）

所以订单表只记总账，明细表记明细账，每一件商品单独一条记录，清清楚楚，不会乱。

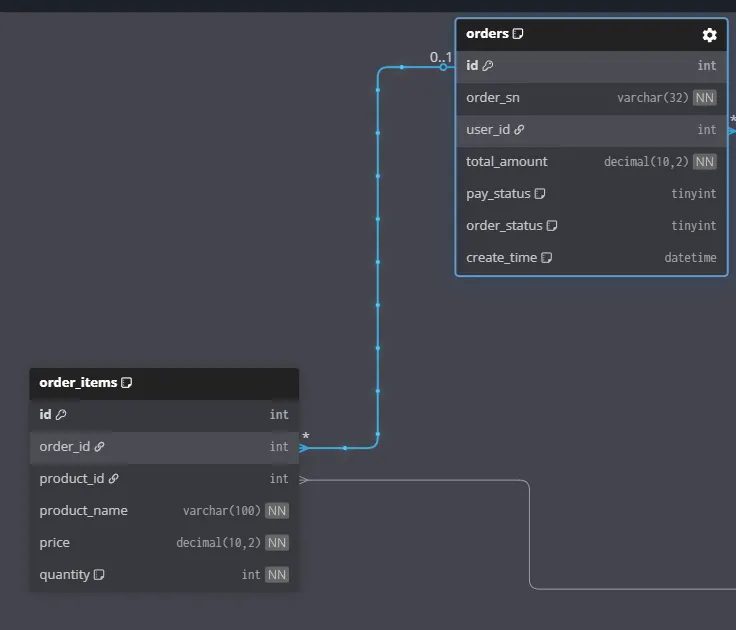

ER图对应关联逻辑如下

订单明细表.订单id 关联 订单表.id --> 实现多对一

order_items.order_id int [ref: > orders.id]

明细表的order_id，关联订单表的主键id，明细必须属于某个订单。

如图

如果不拆明细表，直接把商品存在订单表里：一个订单买 3 件商品，就要存 3 条订单数据，订单号重复，统计、对账全乱~
也没法单独统计某件商品卖了多少, 只能看订单总金额, 如果说后续加商品、改商品、退单个商品，全没法操作。

拆成订单明细表，订单表存总信息，明细表存每件商品的细节，逻辑完全清晰~

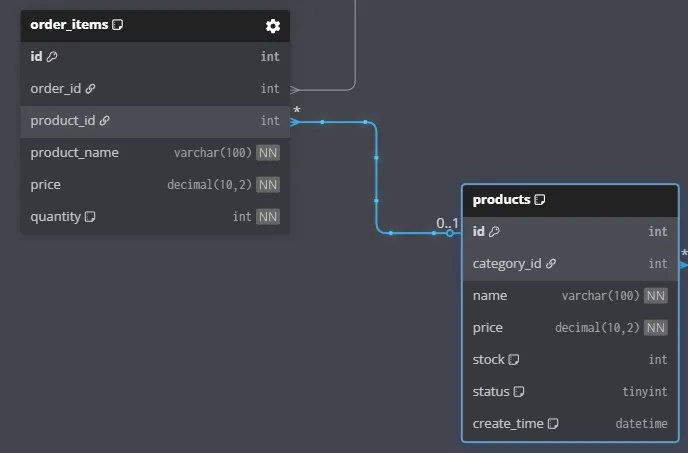

4.商品表 和 订单商品明细表 一对多

1 个商品 可能存在 多个明细, 说到这里也可以解释刚刚上面有些问题给大家造成的疑惑~

也就是说一个商品 比如 iPhone 17，可以出现在N个订单的明细里被张三买、李四买、王五购买

但一条明细，只能对应一个商品~

订单明细表必须绑定商品，这样才能知道订单里买的是什么商品，

后期用来做商品销量统计、库存扣减、售后换货，

如果没有商品关联的订单明细也是无效的~

这个应该很好理解吧!

ER图关系设计逻辑如下

订单明细表.商品id 要关联 商品表.id --> 实现多对一

order_items.product_id int [ref: > products.id]

如图

5.分类表 和 分类表

这里比较特殊, 这里我们要采取一种通用设计模式，自关联一对多

也就是1 个父分类 下面有 多个子分类~

举个栗子

分类表自己跟自己关联，这样就可以实现多级分类：也就是俗称的无限极分类

比如: 数码产品是父分类，下面有手机、电脑子分类, ~~

然后呢手机又可以当父分类，下面有苹果、华为、三星、小米这些子分类~以此类推

到这里肯定有新手朋友会问，包括曾经的我也问过，为啥这么建？ 为什么不用单独建父分类表?

那是因为一张表搞定所有层级，灵活扩展，商城分类想加多少级就加多少级，不用改表结构~

否则分类多了表也会增多，维护成本自然增加~

ER图设计逻辑如下

分类表.父级id 关联 分类表.id

categories.parent_id int [ref: > categories.id, default: 0]

分类表的父级parent_id，关联自己的主键id，0代表顶级分类 比如数码产品，

那么非 0 代表子分类: 比如 手机的parent_id是数码产品的id~这样无限极递归下去，

这在我们实际业务代码开发中，就要使用到php、java、python来实现了!

如图

所以通过我们的ER图梳理清楚了表之间的关系之后，完整关系链路图就出来了，在项目开发中我们一眼就能看懂~

用户表(users)
    ↓ 一对多
订单表(orders)
    ↓ 一对多
订单商品明细表(order_items)
    ↓ 多对一
商品表(products)
    ↓ 多对一
商品分类表(categories) ← 自关联 → 自己（多级分类）

组成完整的业务流

用户 (users) → 下订单 (orders) → 订单里的商品明细 (order_items) → 明细对应商品 (products) → 商品属于分类 (categories)

设计ER图的终极目的

数据不冗余：

比如用户信息只存在users表，订单里只存user_id，不用把用户名、手机号重复存到订单里，改用户信息只改一张表，不会出错， 查询通过关联查询就可以了!

业务逻辑清晰：

订单、商品、用户完全解耦

后续加功能比如:优惠券、积分、售后，直接在对应表加字段，不影响其他表。

性能最优：

每个表只存自己的核心数据，查询、统计、修改都只操作对应关联的表，不会出现大表卡顿

同时也符合企业级项目数据库设计规范!

下单案例，把ER图逻辑关系彻底串起来

比如

张三（users表 id=1）
在手机分类（categories表 id=2）下面，
买了 1 台 iPhone 16（products表 id=100，价格 5999）
买了 1 个手机壳（products表 id=101，价格 29）

那么此时此刻生成订单：

orders表新增一条数据，user_id=1，总金额 6028，订单号20260415123456

同时明细表中生成明细：order_items表新增 2 条数据：

第一条：order_id=刚生成的订单id，product_id=100，价格 5999，数量 1
第二条：order_id=刚生成的订单id，product_id=101，价格 29，数量 1

最后商品归属：products表的category_id=2，对应分类表的手机分类~

✅ 最后总结

以上我讲到的DBML语法也只是一部分常用的

更多语法大家可以参考官方文档~ https://dbml.dbdiagram.io/home

总之dbdiagram.io绝对是你 高效 + 免费 + 专业的企业级开发ER 图设计首选工具~

我个人向大家发出强烈建议：以后做项目先画 ER 图再写代码，结构清晰、少走弯路！
