快在轻量化服务器上部署你的视觉龙虾吧——支持视觉识别到3D打印

作者：彭博士
核心技术：多视角3D重建 × 点云深度学习 × 参数化建模 × OpenClaw多链编排

①一键部署阿里云服务器和云端龙虾：

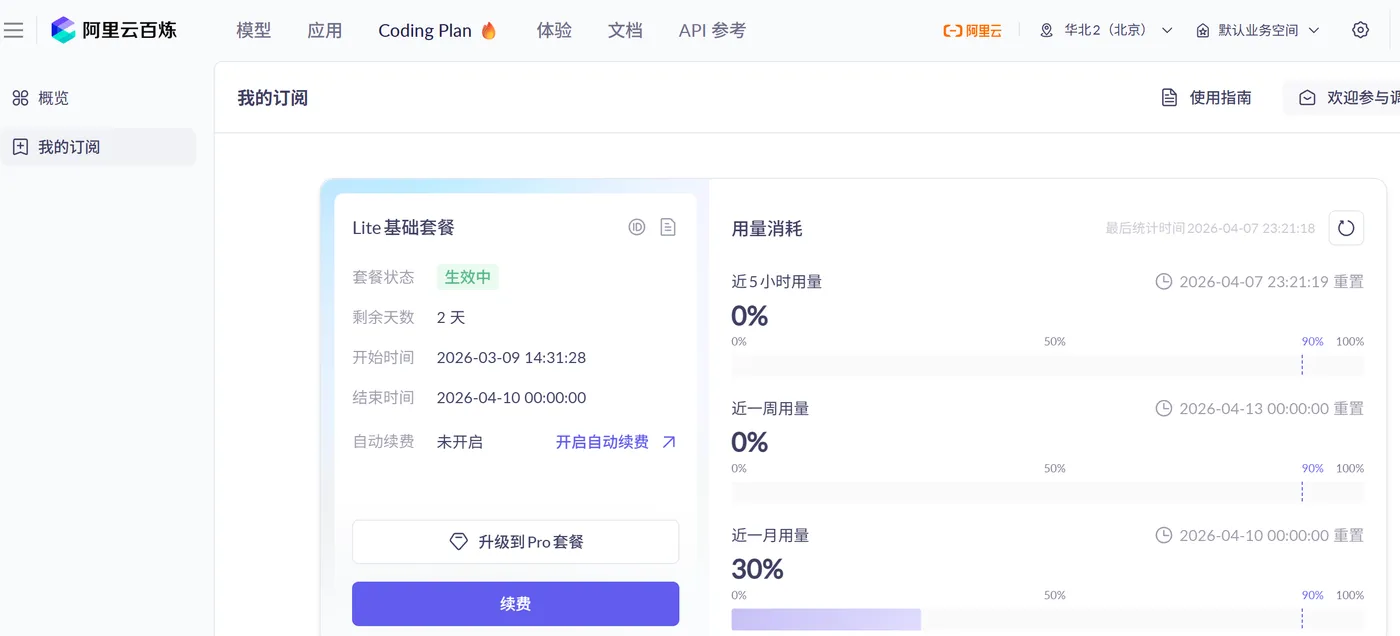

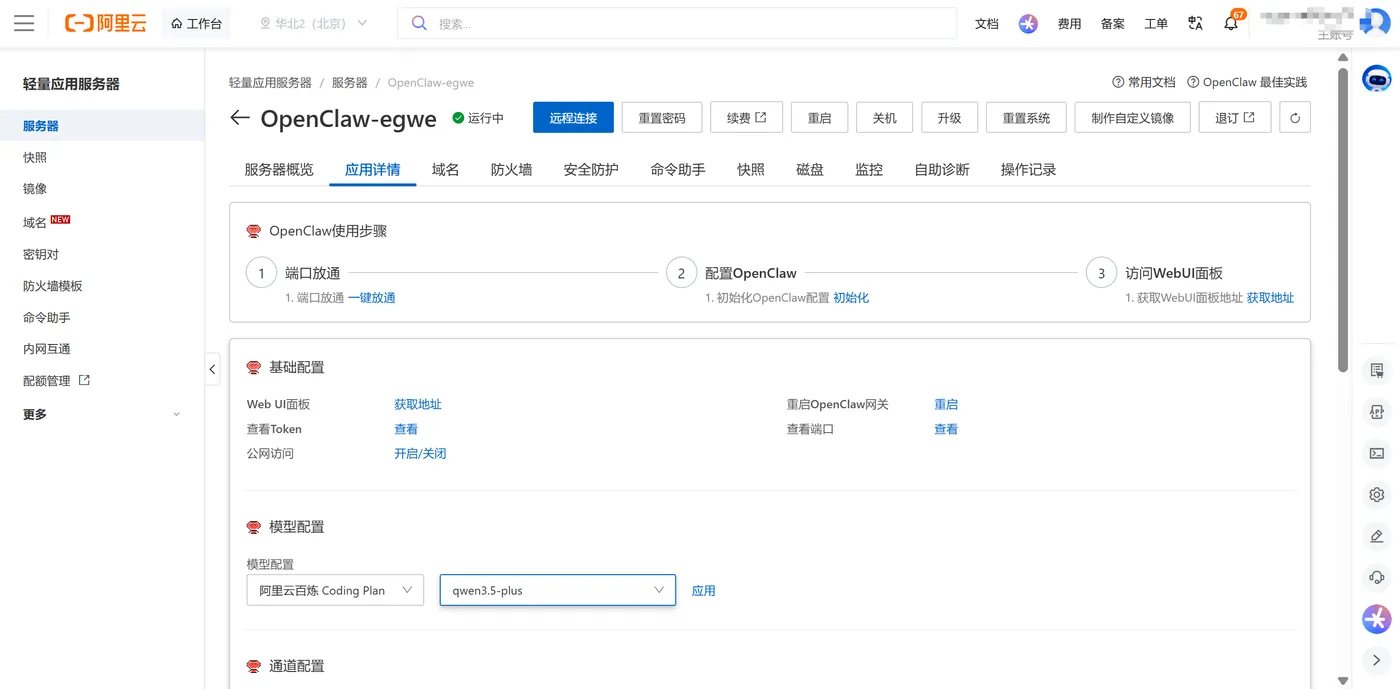

阿里千问3.5大模型codingplan接入阿里云龙虾：

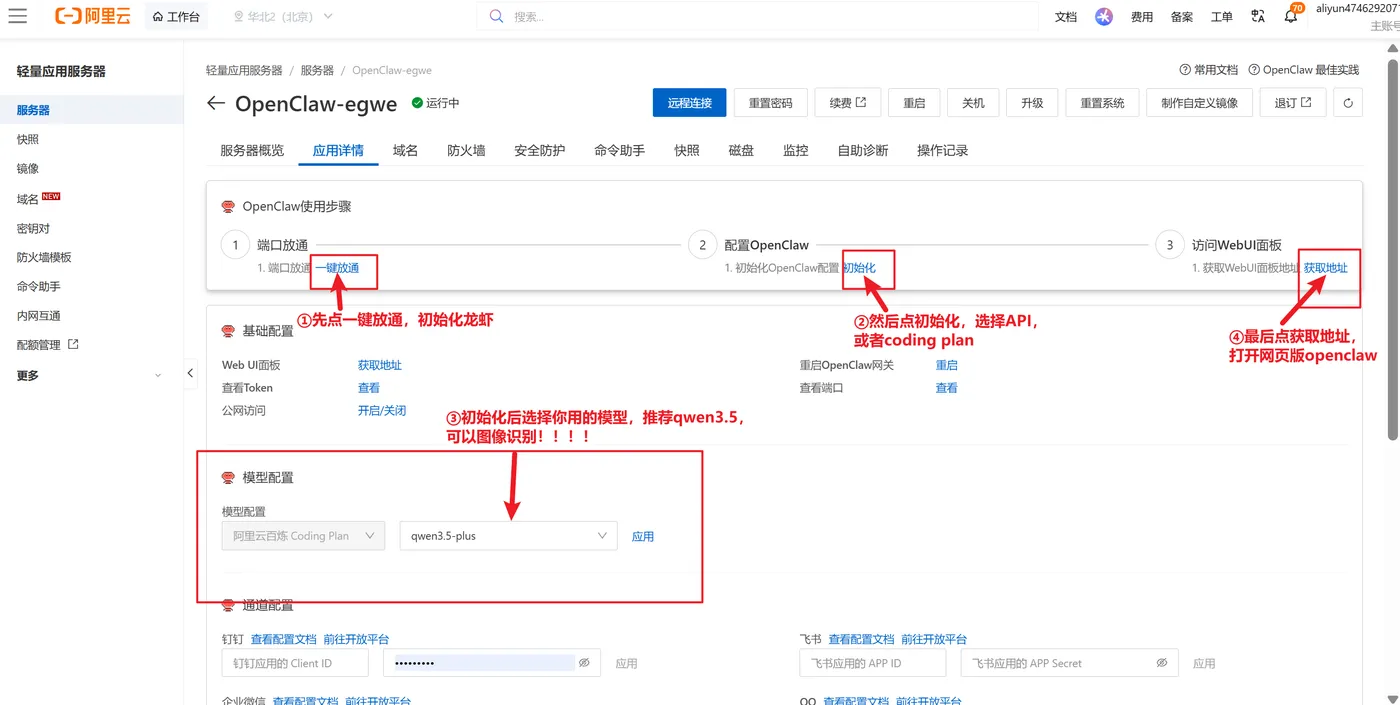

②如何对部署阿里云服务器的龙虾进行初始化：

二、应用云端的轻量化龙虾做点好玩的事：3D打印建模

比如我做过的，3D打印视觉龙虾建模，就跟龙虾对话就能建模，参考以下内容

本项目展示了“从想法到3D模型”的完整闭环能力：用户既可以通过拍摄多角度实物照片，让系统自动识别物体外形并生成可打印的3D模型；也可以直接用自然语言描述目标物体，由 OpenClaw 调用参数化建模能力自动生成 STL 文件并返回结果。以下三张截图分别对应“照片驱动建模”“文本驱动生成椅子模型”“文本驱动生成小鸡模型”三个典型使用场景，直观体现了系统从输入理解、几何建模到文件输出的端到端能力。

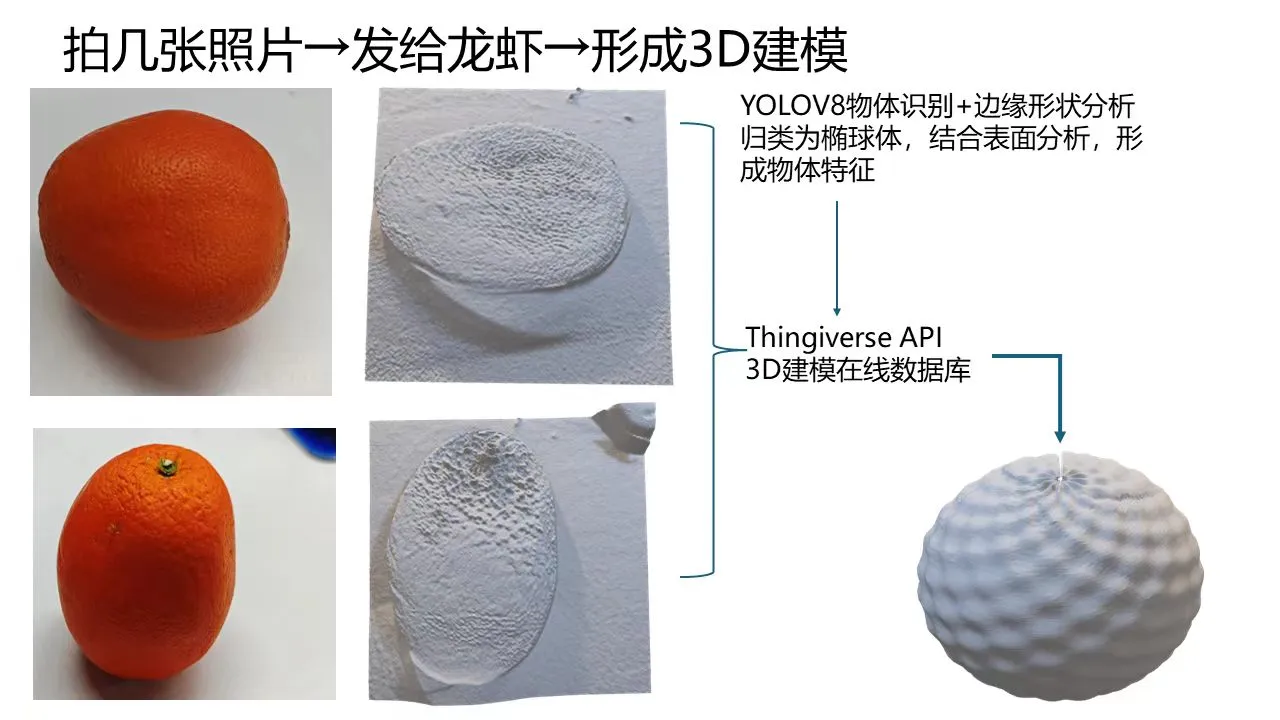

图片生成3D建模的STL文件，可以进行3D打印：

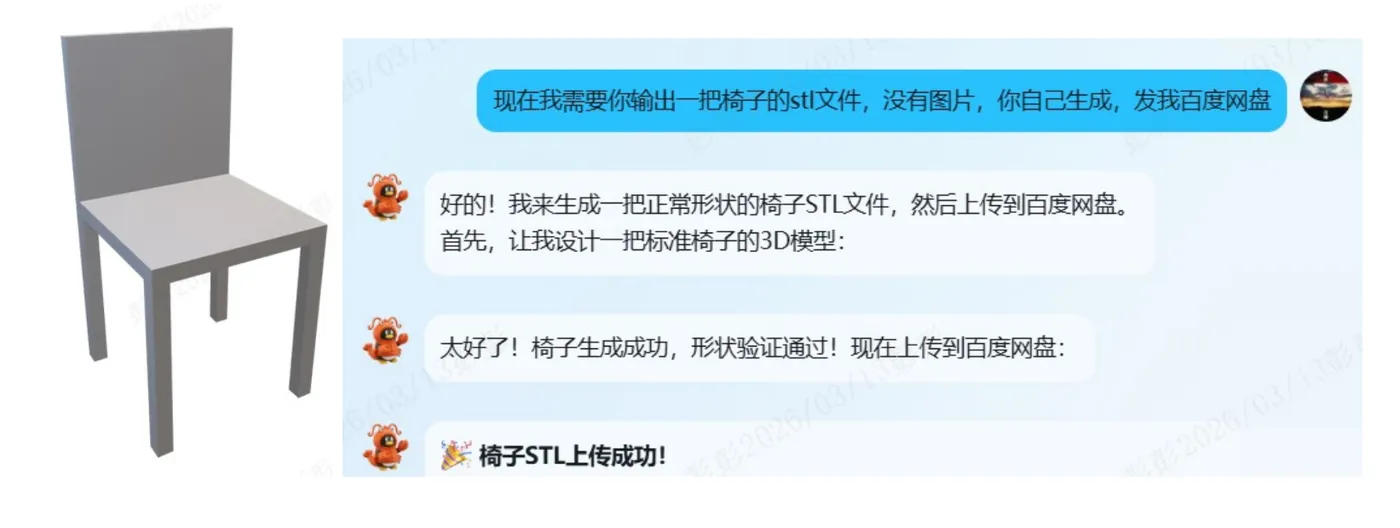

文字生成3D建模的STL文件，并上传网盘：

一、痛点与初心：3D打印的"最后一公里"问题

一键部署阿里云服务器和云端3D龙虾：

阿里千问3.5大模型codingplan接入阿里云龙虾：

1.1 一个残酷的现实

3D打印机已经便宜到千元级了，但为什么大多数人买回来吃灰？

因为从"我想要一个东西"到"3D打印机吐出来"中间，隔了一道巨大的鸿沟——建模。

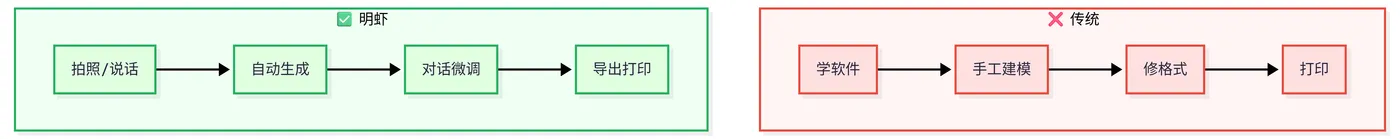

传统流程 vs 明虾流程：

建模师的工作，应该由AI来做。

1.2 二维视觉的根本瓶颈

但"拍照→建模"说起来简单，做起来难。核心挑战在于：2D照片丢失了3D信息。

1.3 真实用户的困境

1.4 我的初心

用深度3D视觉技术做底层引擎，用OpenClaw做智能编排中枢，实现一套人人可用的端到端3D造物系统——从拍照/描述，到3D重建/建模，到STL生成/精修，到打印出实物，全流程自动化。

二、虾之大者：明虾的六大核心能力

本系统由六大模块组成，分为底层视觉引擎和上层应用编排两层。

底层引擎层（技术硬核）

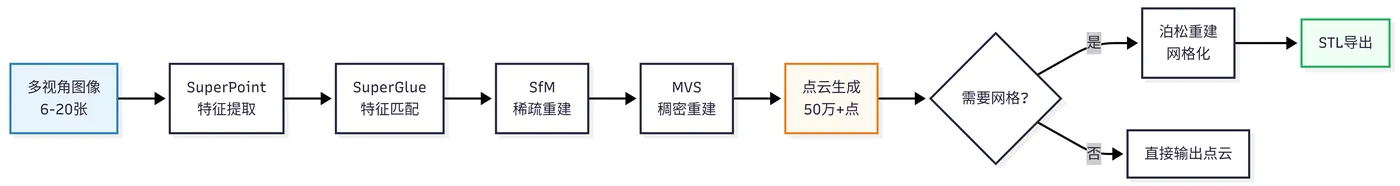

🦐 核心一：多视角3D重建引擎

解决的问题：如何从2D照片恢复3D结构？

输入：一组从不同角度拍摄的物体照片（手机/工业相机均可，6-20张）

关键技术选型：

class MultiViewReconstructor:
    def __init__(self, config):
        self.feature_extractor = SuperPointExtractor()
        self.matcher = SuperGlueMatcher()
        self.sfm = StructureFromMotion()
        self.mvs = MultiViewStereo()

    def reconstruct(self, image_list, camera_params):
        keypoints, descriptors = self.feature_extractor.extract_batch(image_list)
        matches = self.matcher.match_pairs(descriptors)
        valid_pairs = self.geometric_verification(keypoints, matches)
        sparse_cloud, camera_poses = self.sfm.reconstruct(keypoints, valid_pairs, camera_params)
        dense_cloud = self.mvs.dense_reconstruct(image_list, camera_poses, sparse_cloud)
        return dense_cloud

🦐 核心二：视觉智能识别管线

解决的问题：如何让AI"看懂"照片里的物体？

集成 YOLOv8 + SAM（Segment Anything）+ 几何分析 的三级视觉管线：

class VisionPipeline:
    def __init__(self):
        self.yolo = YOLO('yolov8n.pt')
        self.sam = sam_model_registry['vit_h']

    def analyze(self, image):
        results = self.yolo(image, conf=0.25)
        best = max(results[0].boxes, key=lambda b: b.conf)
        bbox = best.xyxy[0].cpu().numpy()
        category = results[0].names[int(best.cls)]
        mask = self.sam_predict(image, bbox)
        features = self.extract_geometry(mask)
        return {
   'category': category, 'bbox': bbox.tolist(), 'geometry': features}

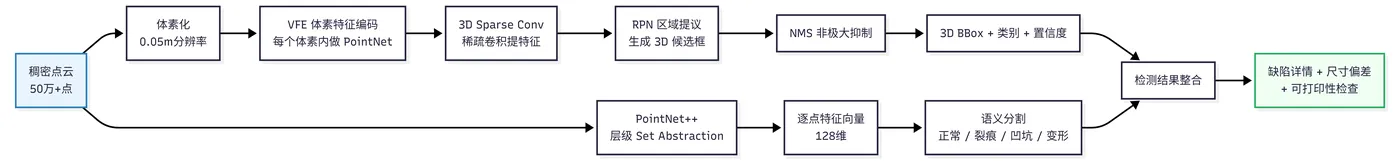

🦐 核心三：点云3D深度检测

解决的问题：在3D点云中找到目标并判断它是什么、在哪里、什么状态？

在本系统中的应用场景：

class PointCloud3DDetector:
    def __init__(self, model_path):
        self.pointnet = PointNet2Segmentation(num_classes=5)
        self.voxelnet = VoxelNet(num_classes=10)
        self.pointnet.load_state_dict(torch.load(model_path))

    def detect(self, cloud):
        points = np.asarray(cloud.points)
        boxes = self.voxelnet.detect(points)
        results = []
        for box in boxes:
            local_pts = self.crop_by_box(points, box)
            seg_labels = self.pointnet.segment(local_pts)
            defect_info = self.defect_classifier.analyze(local_pts, seg_labels)
            results.append(ObjectResult(
                bbox_3d=box, class_name=box.label,
                confidence=box.score, defects=defect_info,
                dimensions=self.measure(local_pts), verdict=self.judge(defect_info)
            ))
        return DetectionResult(objects=results, point_count=len(points))

上层应用层（人人可用）

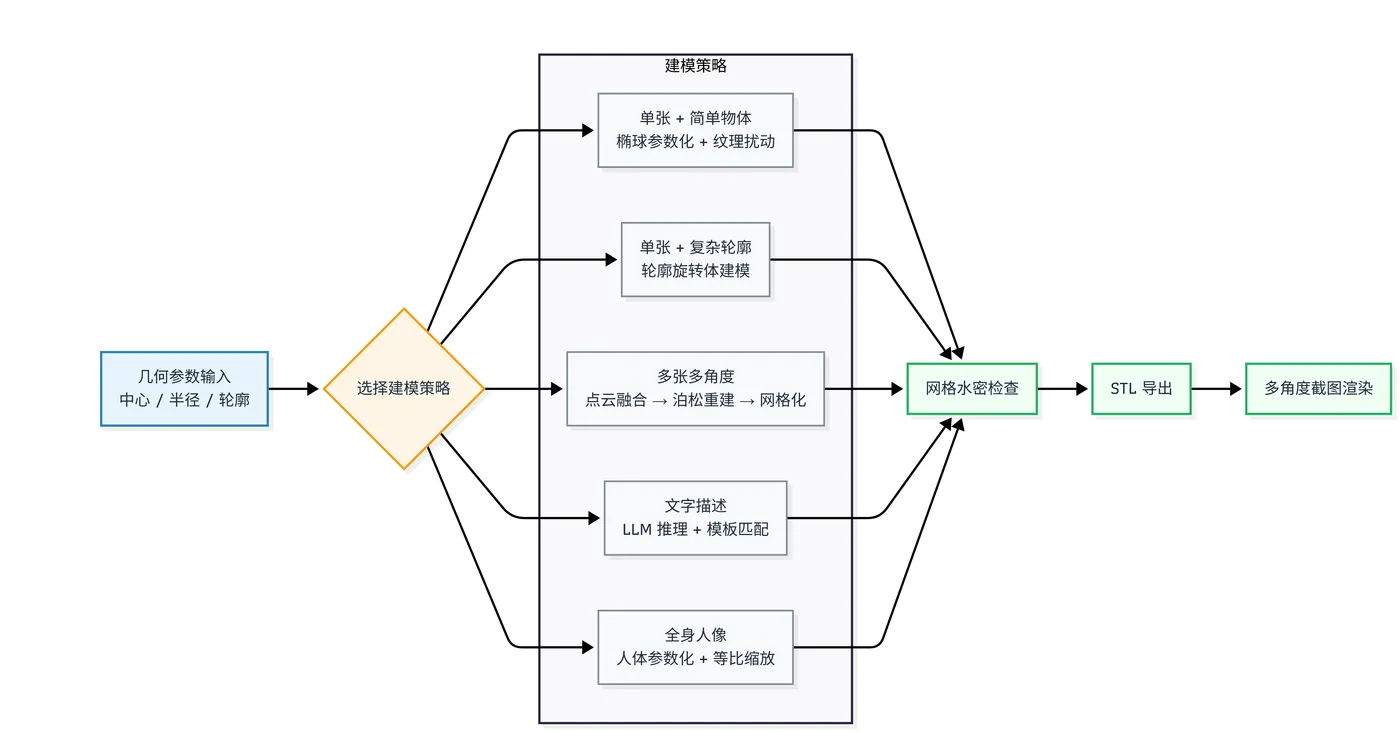

🦐 核心四：参数化3D建模引擎

解决的问题：如何把识别结果变成可打印的3D模型？

class ParametricSTLGenerator:
    def generate(self, geometry, category, output_path='output.stl'):
        cx, cy = geometry['center']
        rx, ry = geometry['x_radius'], geometry['y_radius']
        rz = max(rx, ry) * 0.6

        theta = np.linspace(0, 2*np.pi, 100)
        phi = np.linspace(0, np.pi, 50)
        theta, phi = np.meshgrid(theta, phi)
        x = cx + rx * np.sin(phi) * np.cos(theta)
        y = cy + ry * np.sin(phi) * np.sin(theta)
        z = rz * np.cos(phi)

        noise = np.sin(10*theta) * np.cos(8*phi) * 0.03
        x *= (1+noise); y *= (1+noise); z *= (1+noise)

        mesh = trimesh.Trimesh(vertices=np.stack([x,y,z],-1).reshape(-1,3))
        mesh = self.fill_holes(mesh)
        mesh.export(output_path)
        return output_path

从点云到STL的进阶路径：

当系统通过多视角重建获得高质量点云时，可以直接从点云生成网格，比参数化建模更精确：

多视角照片 → SfM+MVS → 稠密点云（50万点）
    → 泊松重建 → 水密网格
    → 简化 → 3D打印优化（壁厚/支撑）
    → STL导出

🦐 核心五：多轮精修对话系统

解决的问题：一次生成不可能完美，需要反复修改

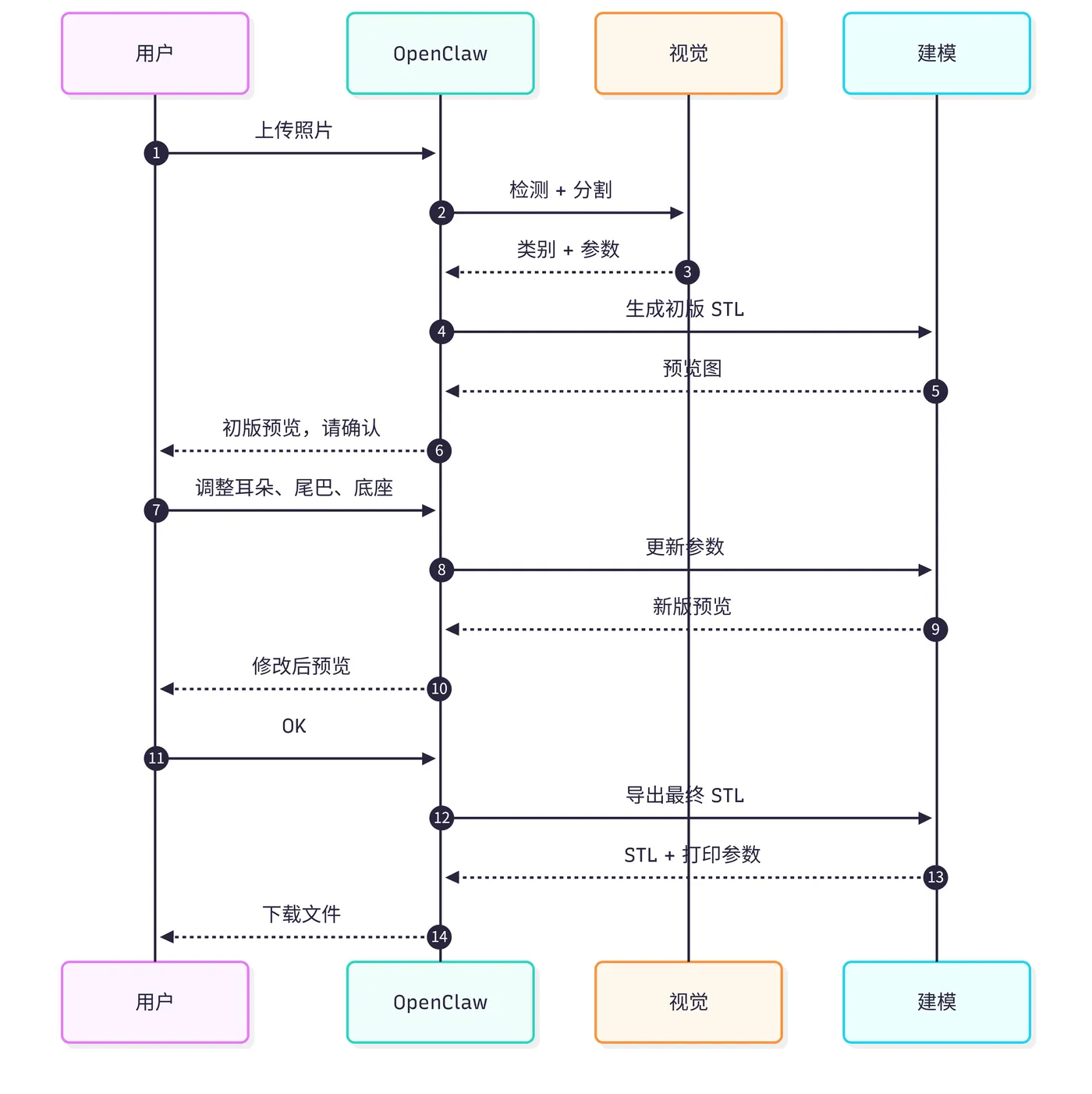

OpenClaw在精修中的角色：

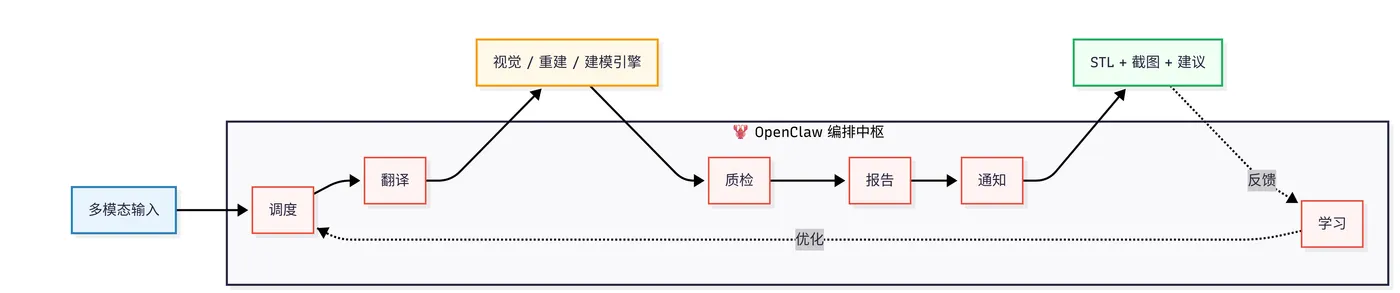

🦐 核心六：OpenClaw智能编排中枢

解决的问题：如何把六大引擎串成一个普通人能用的系统？

三、完整工作流：从照片到实物

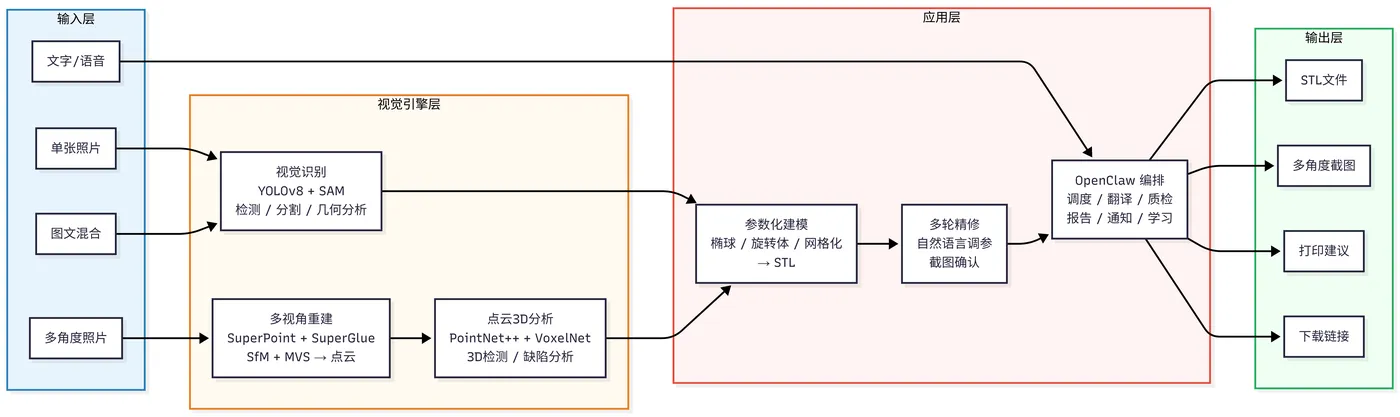

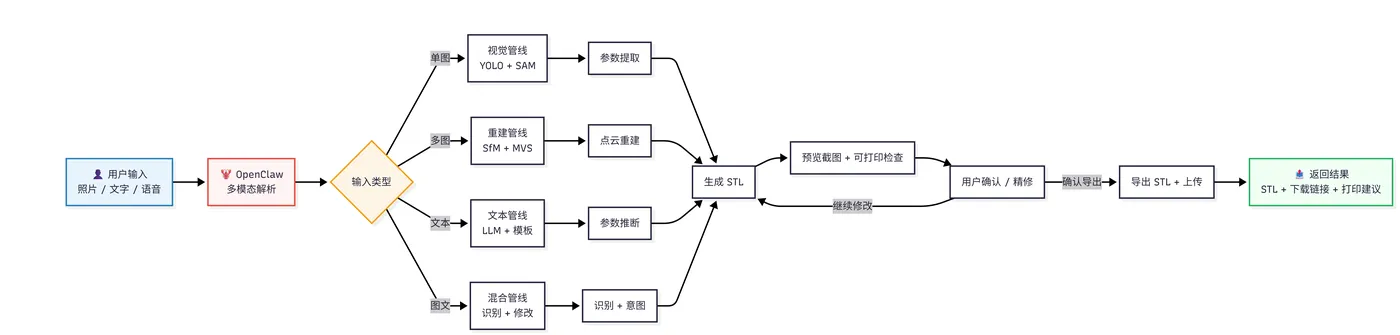

3.1 端到端流程图

3.3 OpenClaw编排配置

agents:
  defaults:
    model: qwen-vl-max

skills:
  - name: 3d-reconstruction
    description: 多视角3D重建（SuperPoint+SfM+MVS→点云）
    script: scripts/reconstruct.py
  - name: vision-detect
    description: YOLOv8检测 + SAM分割 + 几何分析
    script: scripts/vision_pipeline.py
  - name: pointcloud-detection
    description: 点云3D检测（PointNet++/VoxelNet）
    script: scripts/detect_3d.py
  - name: stl-generator
    description: 参数化建模 / 点云网格化 → STL
    script: scripts/stl_generator.py
  - name: multi-view-merge
    description: 多视角融合建模
    script: scripts/claw3d_merge.py
  - name: stl-refine
    description: 多轮精修对话
    script: scripts/stl_refine.py
  - name: quality-report
    description: 可打印性检查 + 打印建议
    script: scripts/generate_report.py

cron:
  - name: daily-stats
    schedule: "0 8 * * *"
    task: 推送每日建模统计
    channel: qq

3.4 SOUL.md

# 我是明虾3D造物机 🦞🖨️

我是彭先生的AI建模师，一只能把照片和想法变成实物的明虾。

## 性格
- 耐心：用户改10次也乐意，目标是做出满意的作品
- 主动：照片信息不足时主动询问，不瞎猜
- 专业：给出打印参数建议（层高、填充率、支撑方式）
- 务实：做不了的直说，不画饼

## 工作原则
1. 先出初版再精修——不要让用户等太久
2. 每次修改都展示截图——让用户看到变化
3. 主动提示风险（太薄会断、悬空需要支撑）
4. 最终输出前确认打印尺寸

四、阿里云部署方案

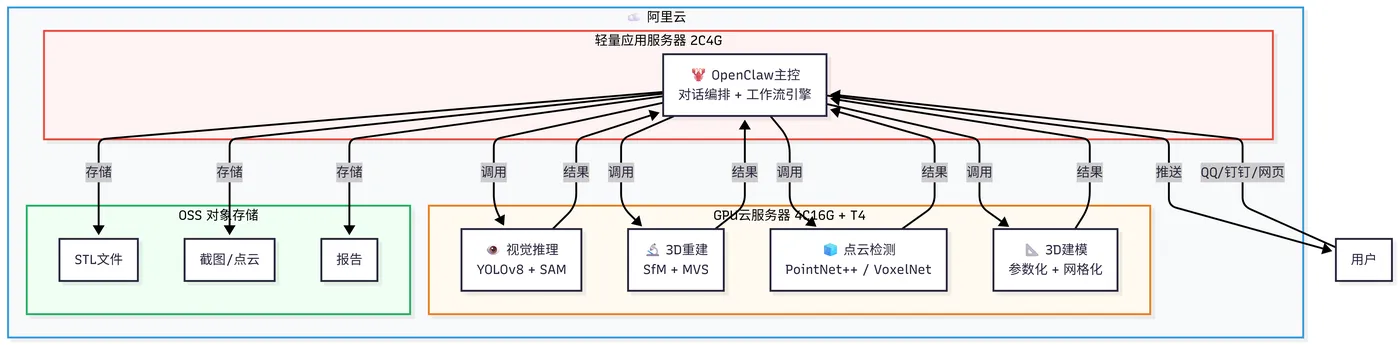

4.1 部署架构

4.2 部署步骤

Step 1：阿里云资源准备

1. 登录阿里云，轻量服务器一键部署OpenClaw（参考官方文档）
2. 领取"天工开物"学生300元代金券（如有资格）
3. 开通GPU实例（T4）用于视觉推理和3D重建
4. 开通OSS存储STL文件和截图

Step 2：环境配置

pip install ultralytics segment-anything    # 视觉识别
pip install open3d trimesh pytorch3d        # 3D处理
pip install superpoint superglue            # 特征提取/匹配
pip install torch torchvision               # 深度学习

Step 3：模型下载

wget https://github.com/ultralytics/assets/releases/download/v8.2.0/yolov8n.pt
wget https://dl.fbaipublicfiles.com/segment_anything/sam_vit_h_4b8939.pth

Step 4：OpenClaw技能注册

openclaw skill register --name "3d-reconstruction" --script scripts/reconstruct.py
openclaw skill register --name "vision-detect" --script scripts/vision_pipeline.py
openclaw skill register --name "pointcloud-detection" --script scripts/detect_3d.py
openclaw skill register --name "stl-generator" --script scripts/stl_generator.py

4.3 性能指标

五、核心技术深度解析

5.1 多视角重建：从照片到点云

graph LR
    subgraph SFM["SfM 稀疏重建"]
        S1["照片1 ←匹配→ 照片2"] --> S2["计算本质矩阵E<br/>分解R,t"]
        S2 --> S3["三角化匹配点<br/>→ 初始3D点"]
        S3 --> S4["添加照片3<br/>PnP求解位姿"]
        S4 --> S5["Bundle Adjustment<br/>全局优化"]
        S5 --> S6["稀疏点云<br/>+ 所有相机位姿"]
    end

    subgraph MVS["MVS 稠密重建"]
        M1["已知相机位姿"] --> M2["PatchMatch<br/>深度图估计"]
        M2 --> M3["多视角融合<br/>深度图合并"]
        M3 --> M4["稠密点云<br/>50万+点"]
    end

    S6 --> M1

    style SFM fill:#f0f9ff,stroke:#3498db
    style MVS fill:#fff9f0,stroke:#e67e22

5.2 PointNet++：点云的"CNN"

graph TB
    A["原始点云 N×3<br/>无序点集"] --> B["FPS采样<br/>Farthest Point Sampling<br/>选出N'个中心点"]
    B --> C["Ball Query<br/>球查询邻域<br/>每个中心点的邻域"]
    C --> D["mini-PointNet<br/>提取局部特征"]
    D --> E["输出 N'×d 特征矩阵"]

    E --> F["Set Abstraction Layer 2<br/>感受野扩大"]
    F --> G["Set Abstraction Layer 3<br/>全局特征"]

    G --> H["Feature Propagation<br/>上采样回N个点"]
    H --> I["逐点特征向量<br/>128维"]

    style A fill:#e8f4fd,stroke:#2980b9
    style I fill:#f0fff4,stroke:#27ae60

传统CNN需要规则网格（图像像素、体素），但点云是无序的。PointNet++ 的创新：直接吃点，不吃网格。层级堆叠，感受野逐步扩大，从"点"到"局部"到"区域"到"全局"。

5.3 VoxelNet：把点云变成3D积木

graph LR
    A[点云] --> B[体素化<br/>每个体素最多T个点]
    B --> C[VFE<br/>体素特征编码]
    C --> D["3D Sparse Conv<br/>稀疏3D卷积"]
    D --> E["2D Backbone<br/>压缩高度→鸟瞰图"]
    E --> F["RPN<br/>区域提议网络"]
    F --> G[NMS]
    G --> H["3D BBox<br/>+ 类别<br/>+ 置信度"]

    style A fill:#e8f4fd,stroke:#2980b9
    style H fill:#f0fff4,stroke:#27ae60

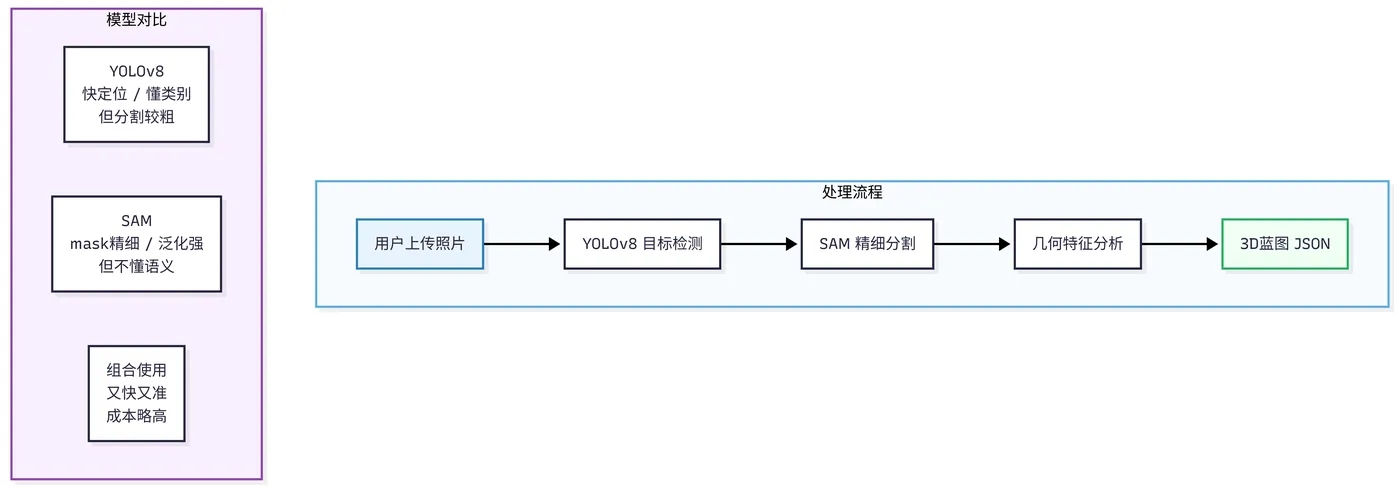

5.4 YOLOv8 + SAM：快速精准的视觉识别

六、效果展示

6.1 已生成模型清单

6.2 运行日志

gantt
    title OpenClaw 单次任务执行日志
    dateFormat HH:mm
    axisFormat %H:%M

    section 接收
    用户上传照片           :done, 00:00, 1s
    OpenClaw解析输入       :done, after prev, 1s

    section 视觉识别
    YOLOv8检测            :done, after prev, 1s
    SAM分割               :done, after prev, 2s
    几何参数提取           :done, after prev, 1s

    section 3D建模
    参数化建模             :done, after prev, 1s
    STL导出               :done, after prev, 1s
    截图渲染               :done, after prev, 2s

    section 用户交互
    展示截图+等待确认      :done, after prev, 30s
    收到修改意见           :done, after prev, 1s
    重新建模               :done, after prev, 2s

    section 输出
    最终STL导出            :done, after prev, 1s
    上传云存储             :done, after prev, 3s
    推送下载链接           :done, after prev, 1s

6.3 生成报告模板

每次生成完成后，系统自动输出：

graph LR
    subgraph REPORT["📄 3D造物报告"]
        R1["📦 模型信息<br/>类别/尺寸/体积"]
        R2["✅ 可打印性检查<br/>水密性/壁厚/支撑"]
        R3["⚙️ 打印建议<br/>层高/填充率/材料"]
        R4["📸 多角度截图<br/>正面/侧面/俯视"]
        R5["🔗 下载链接<br/>STL文件"]
    end

    style REPORT fill:#f9f9f9,stroke:#333

七、项目价值与创新点

7.1 技术创新

7.2 落地价值

• 3D打印门槛降到零：不需要学任何建模软件
• 建模师成本省掉：一个小模型几百块，明虾几秒钟搞定
• 快速原型验证：工程师的零件想法 → 10分钟拿到实物
• 个性化手办：拍个照就能拿到等比例缩放的手办
• 工业质检加持：点云检测能力可直接用于工业场景
• 教育/科普：让小朋友理解从想法到实物的全过程

7.3 目标用户

├── 3D打印爱好者（最大群体）——省掉建模步骤
├── 家长/孩子——做个性化玩具、学习工具
├── 工程师/创客——快速原型验证
├── 电商卖家——商品3D展示模型
├── 设计师——快速出草模
├── 工厂质检——零件缺陷检测（复用点云检测能力）
└── 任何人——只要你有照片或想法

7.4 可扩展方向

graph TB
    A["当前：照片/描述 → STL<br/>参数化 + 重建双轨建模"] --> B["NeRF/Gaussian Splatting<br/>更精细重建"]
    A --> C["彩色3MF输出<br/>带纹理的手办"]
    A --> D["关节手办<br/>可动结构"]
    A --> E["STL数据库API<br/>海量现成模型匹配"]
    A --> F["深度相机集成<br/>获取真实3D数据"]
    A --> G["社区功能<br/>用户分享生成模型"]

    style A fill:#fef3f2,stroke:#e74c3c
    style B fill:#f0f9ff,stroke:#3498db
    style C fill:#fff9f0,stroke:#e67e22
    style D fill:#f9f0ff,stroke:#8e44ad
    style E fill:#f0fff4,stroke:#27ae60
    style F fill:#fdf2f0,stroke:#e74c3c
    style G fill:#fdf5e6,stroke:#f39c12

八、结语

3D打印的"最后一公里"问题不是打印机，是建模。

明虾3D造物机用深度3D视觉技术做底层引擎，用OpenClaw做智能编排中枢，把"拍照/描述"直接变成"可打印的STL文件"。

多视角重建、点云深度学习、参数化建模——这些技术单独看都很"硬核"，但通过OpenClaw的编排，它们变成了一个人人可用的简单工具。用户不需要知道什么是PointNet++，不需要理解SfM原理，只需要拍照、说话、确认——剩下的，虾来做。

从"我想要一个东西"到"我手里拿着它"，中间只隔了一只虾。

一只虾的使命是被人吃掉。一只AI虾的使命是——让每个人都能把想法变成实物。🦞🖨️

附录

A. 技术栈清单

B. 参考文献

1. Jocher et al., "YOLOv8 by Ultralytics", 2023
2. Kirillov et al., "Segment Anything", ICCV 2023
3. DeTone et al., "SuperPoint: Self-Supervised Interest Point Detection and Description", CVPR 2018
4. Sarlin et al., "SuperGlue: Learning Feature Matching with Graph Neural Networks", CVPR 2020
5. Schönberger & Frahm, "Structure-from-Motion Revisited", CVPR 2016
6. Qi et al., "PointNet++: Deep Hierarchical Feature Learning on Point Sets", NeurIPS 2017
7. Zhou & Tuzel, "VoxelNet: End-to-End Learning for Point Cloud Based 3D Object Detection", CVPR 2018
