前言
在电子制造行业中，PCB（印刷电路板）作为核心载体，其质量直接决定产品性能与可靠性。传统PCB检测主要依赖人工目检或简单规则算法，不仅效率低，而且在高密度、小尺寸元器件场景下容易出现漏检与误判。
随着深度学习技术的发展，基于目标检测的智能质检方案逐渐成为主流。通过对PCB图像中的元器件进行自动识别与定位，可以显著提升检测效率与准确率。而在这一过程中，高质量的数据集是模型训练的关键基础。
本文介绍一个面向PCB电子元器件检测任务构建的数据集，适用于YOLO系列等主流目标检测模型，可用于工业质检系统开发与算法研究。
数据集下载链接
通过网盘分享的文件：PCB 电子元器件检测数据集
链接: https://pan.baidu.com/s/1_VbgAHpYr37l6WlMDu8OQQ?pwd=2c7u提取码: 2c7u
一、数据集概述
本数据集专为PCB电子元器件检测任务设计，覆盖工业生产中常见的多种元器件类型，提供标准化、可直接训练的数据支持。
数据集基本信息如下：
- 数据规模：约1600张高质量图像
- 标注类型：目标检测（Bounding Box）
- 标注格式：YOLO标准格式
- 类别数量：23类
- 数据划分：训练集 / 验证集 / 测试集
数据结构规范，适配YOLOv5、YOLOv8等主流检测框架，无需额外格式转换。
二、背景
在PCB生产过程中，元器件检测是质量控制的重要环节，主要包括：
- 元器件识别与分类
- 焊接状态检测
- 缺失或错位检测
传统检测方式存在以下问题：
- 人工检测效率低
- 易受疲劳影响
- 对微小器件识别能力有限
基于深度学习的目标检测方法可以实现：
- 自动识别多类别元器件
- 精确定位元件位置
- 支持高速在线检测
然而，该任务具有典型挑战：
- 小目标密集分布
- 元件外观相似度高
- 背景复杂（焊盘、线路干扰）
因此，需要高质量数据集进行支撑。
三、数据集详情

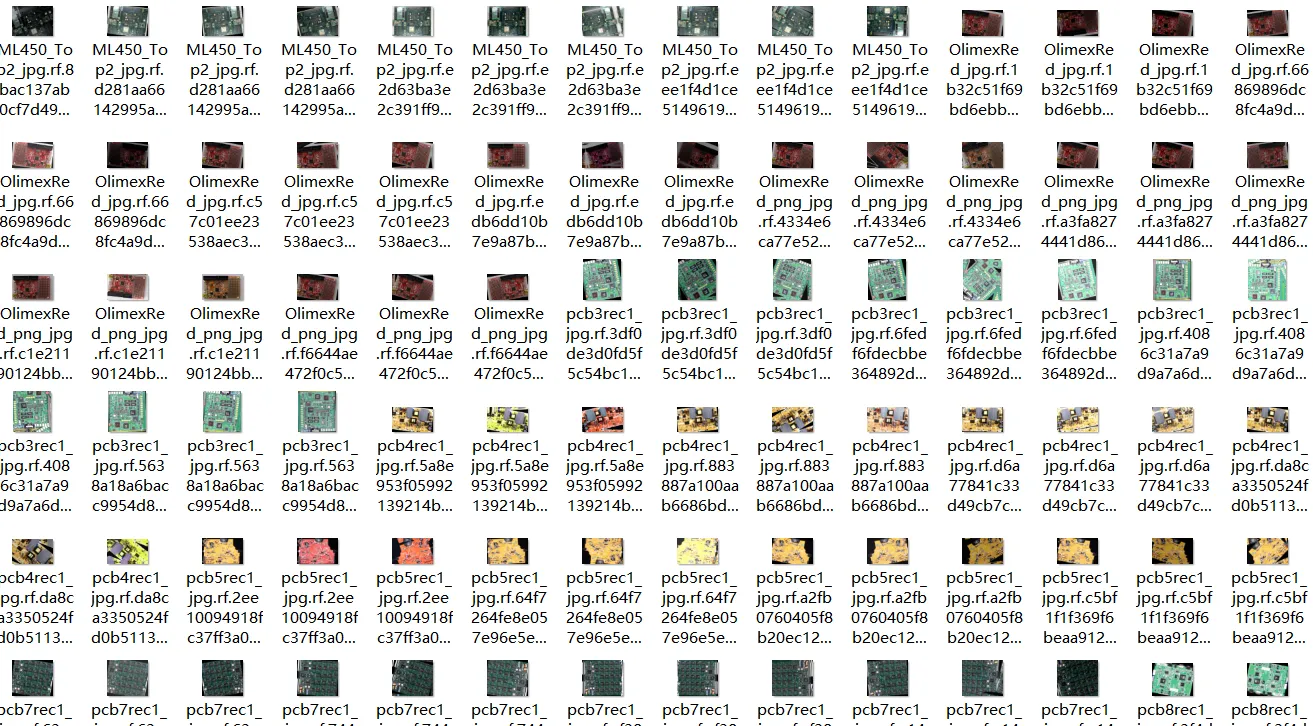

3.1 数据结构
数据集按照标准训练流程划分为三部分：
train/images # 训练集
valid/images # 验证集
test/images # 测试集
说明：
- 图像与标签文件一一对应
- 标签文件为
.txt格式 - 可直接用于模型训练
3.2 类别定义

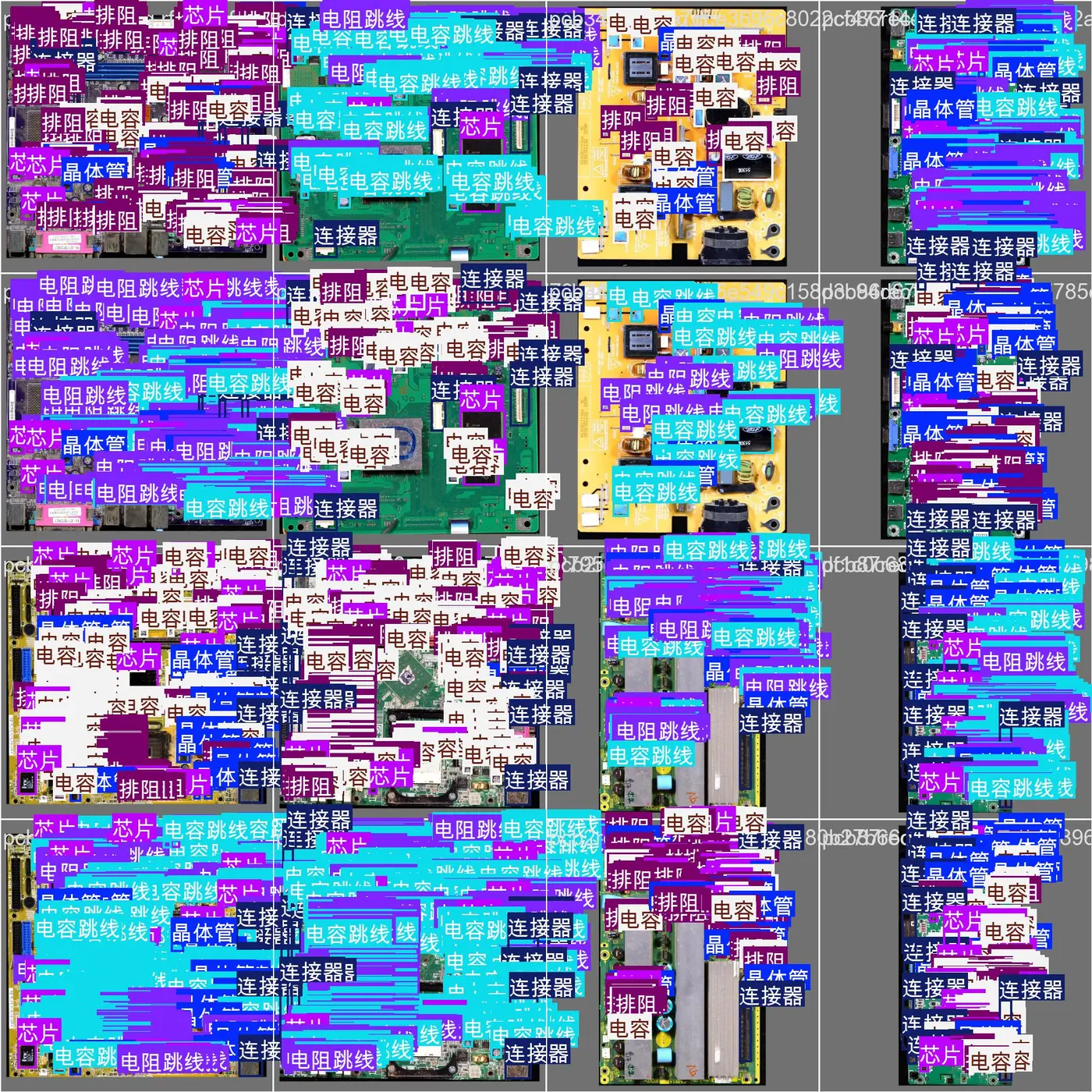

数据集共包含23类电子元器件，覆盖常见PCB核心组件，主要包括：
- 被动元件：电阻、电容、电感、电解电容、磁珠等
- 有源器件：芯片、晶体管、二极管等
- 连接器件：连接器、引脚、焊盘等
- 功能器件：LED、开关、按键等
- 辅助类别：测试点、跳线、未知元件等
类别设计贴合实际工业场景，能够满足多样化检测需求。
3.3 数据特性分析
（1）真实工业场景
数据来源于真实PCB板图像，保留：
- 元器件真实纹理
- 焊接细节
- 电路背景干扰
有助于提升模型在实际环境中的表现。
（2）小目标密集分布
PCB元器件通常尺寸较小且密集排列：
- 检测难度高
- 易发生漏检
适合用于小目标检测算法研究。
（3）类别丰富
23类元器件：
- 类别间差异细微
- 部分外观相似
有助于训练更强的特征表达能力。
（4）标注质量
- 边界框贴合元器件轮廓
- 类别标注准确
- 无明显漏标或错标
高质量标注有助于提升模型精度。

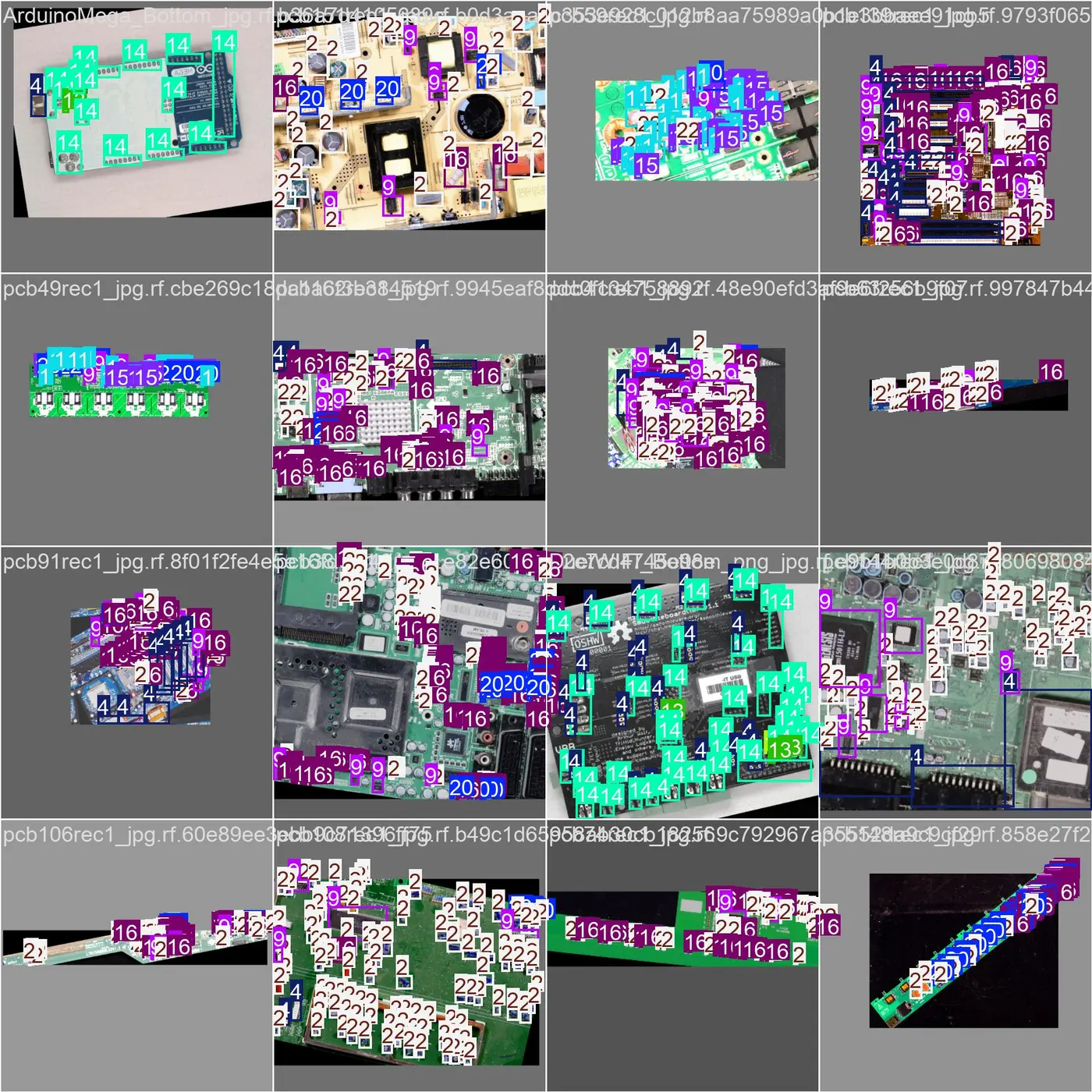

3.4 标注格式
采用YOLO标准格式：
class_id x_center y_center width height
示例：
3 0.45 0.60 0.10 0.15
12 0.30 0.40 0.08 0.12
说明：
- 坐标为归一化值（0~1）
- class_id 从0开始编号
四、模型训练适配（YOLOv8）
4.1 数据配置文件
path: /dataset/path
train: train/images
val: valid/images
names:
0: resistor
1: capacitor
...
22: unknown
4.2 训练命令
yolo detect train \
data=data.yaml \
model=yolov8n.pt \
epochs=150 \
imgsz=640 \
batch=16
4.3 参数建议
| 参数 | 推荐值 |
|---|---|
| model | yolov8n / yolov8s |
| epochs | 150~300 |
| imgsz | 640 / 768 |
| batch | 8~16 |
4.4 训练策略建议
- 使用 Mosaic 数据增强
- 提高输入分辨率（适合小目标）
- 启用多尺度训练
- 调整学习率策略
五、适用场景
5.1 PCB智能质检
- 元器件检测与分类
- 缺失检测
- 错位识别
5.2 工业自动化检测
- 产线视觉检测
- 自动检测系统开发
- 提升检测效率
5.3 小目标检测研究
- 密集目标检测
- 多类别细粒度识别
- 模型结构优化
5.4 教学与项目实践
- 目标检测课程实验
- 毕业设计
- 工业AI项目开发
六、实践经验与优化建议
6.1 小目标检测优化
建议：
- 提高输入分辨率（768或更高）
- 使用多尺度训练
6.2 类别混淆问题
部分元件外观相似：
- 增加样本多样性
- 使用更深模型
6.3 密集目标问题
元器件密集：
- 调整NMS参数
- 使用更强模型（YOLOv8s）
6.4 部署建议
- 转换ONNX / TensorRT模型
- 部署至工业相机系统
- 实现实时检测
6.5 可扩展方向
- 增加缺陷检测（虚焊、缺失）
- 引入分割任务（精细定位）
- 结合OCR（芯片字符识别）
七、心得
从工程角度来看，该数据集具有以下特点：
- 类别丰富，贴合工业需求
- 数据真实，泛化能力强
- 标注规范，可直接训练
- 适合小目标与密集检测任务
在PCB视觉检测领域具有较高实用价值。
八、结语
本文对PCB电子元器件检测数据集进行了系统介绍，包括数据结构、类别定义、训练方法与应用场景。该数据集能够为工业质检与目标检测算法研究提供可靠的数据支撑。
在实际应用中，建议结合具体生产需求进行数据扩展与模型优化，以进一步提升检测精度与系统稳定性，推动PCB检测向自动化、智能化方向发展。
