CN3302-8.4V1A测试

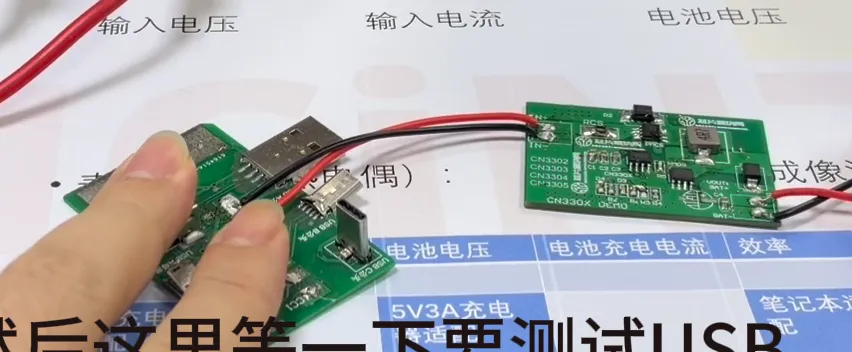

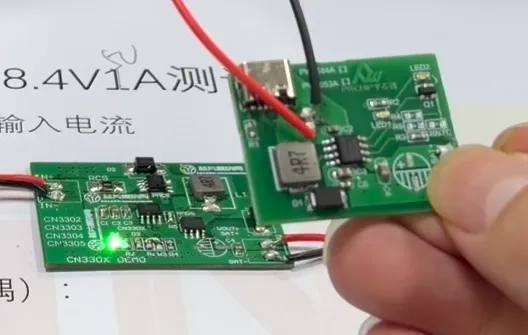

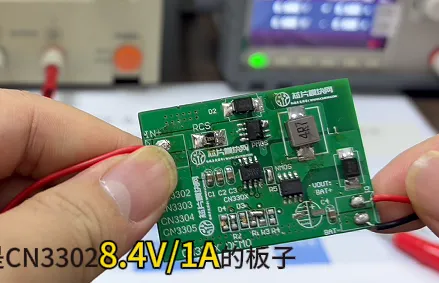

这是CN3302 8.4V/1A的电路板，5V升压8.4V给电池充电的，然后这里要测试USB，做了一个USB转接板

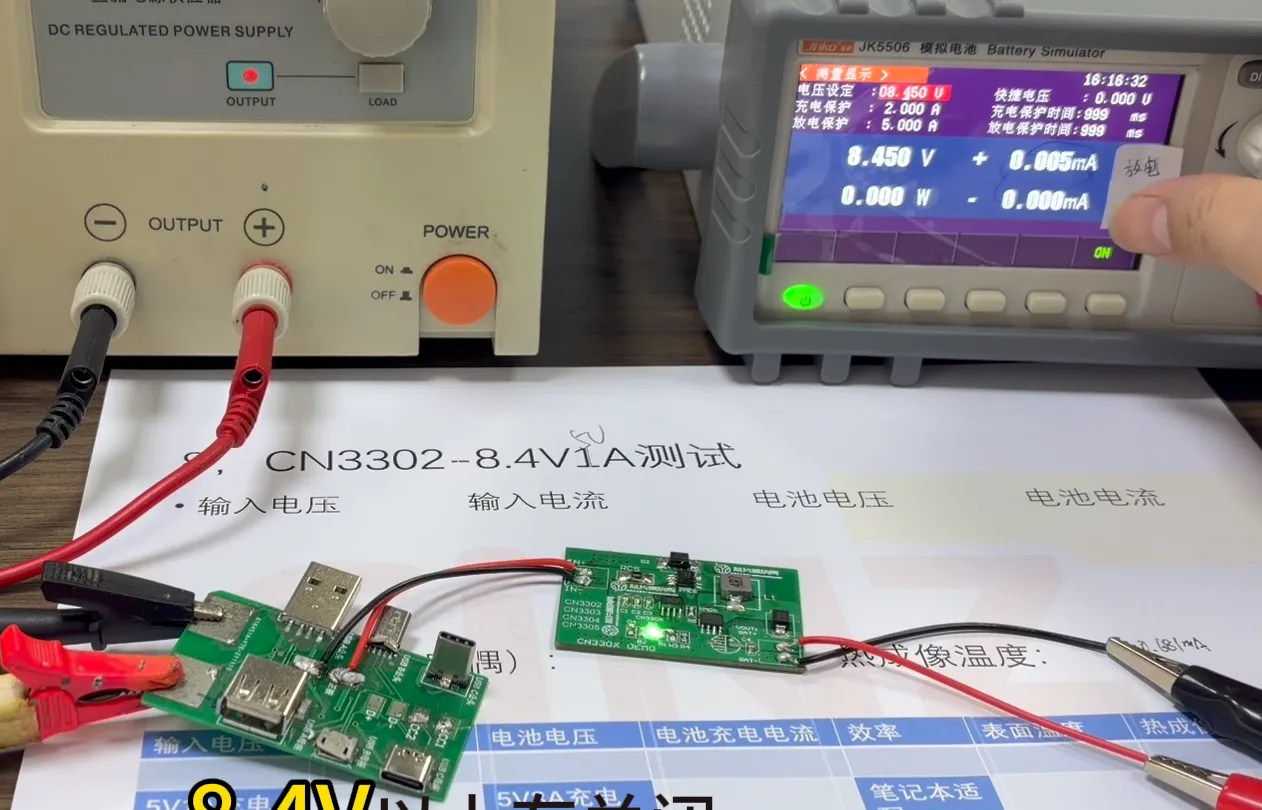

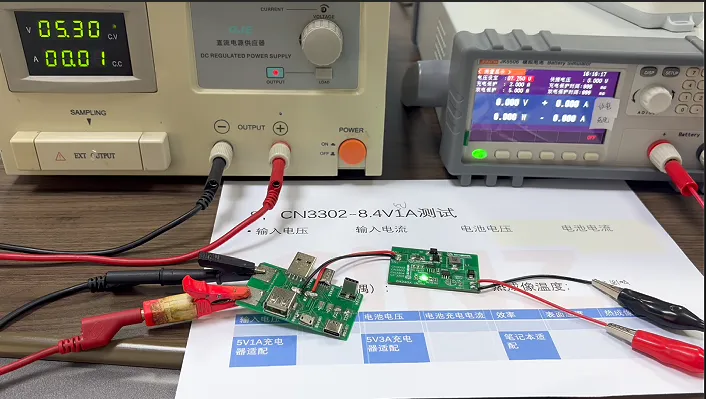

然后我们测试功能，首先需要用上电池模拟器、直流电源供应器、万用表，然后把电池模拟器开启，然后拉到8.4V以上就关闭，板子就是正常的

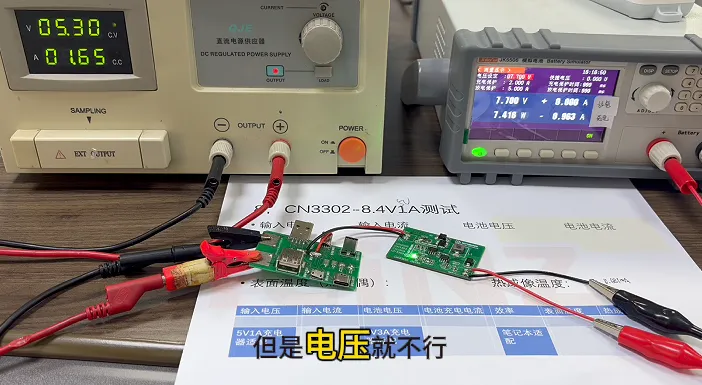

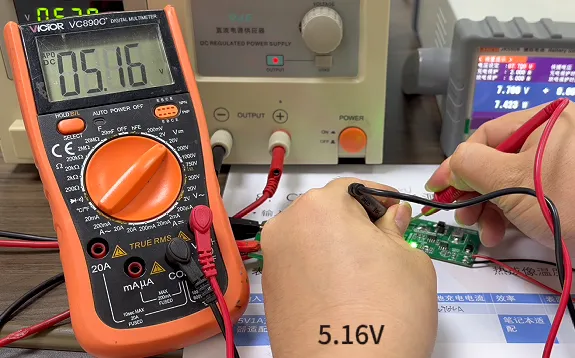

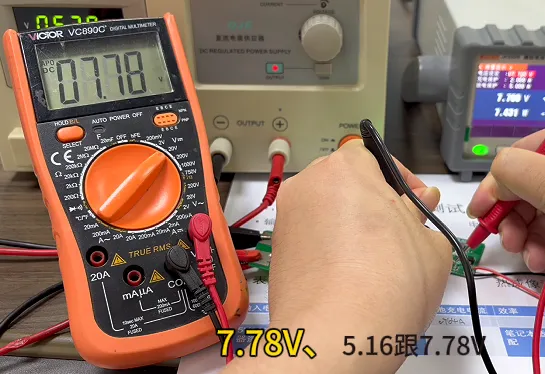

接着就是测效率，这里电流可以直接从设备上看，但是电压就不行，我们可以先把测到的电流的值写在表格，电压呢因为是输入那边有这个线的连接还有夹子加上这个USB做转接器，这条线它的线阻比较大，再加上有电流以后就会有压差，所以实际到板子上的电压我们需要用万用表来测试，万用表测的是5.16V,然后因为是充电IC，充电IC的规定一般充电IC需要输出比这个电池电压7.7V高才能给电池充电，所以这里电池电压需要重新再测量一遍充电电压测的值是7.78V,我们就可以去计算效率了，效率的话就是电池充电功率除以输入功率7.78V乘以0.964A除以输入电压5.16V得出来的效率是88%，异步的效率88%，这个跟PW4584A这个效率一样的，异步的效率基本都是大差不差。

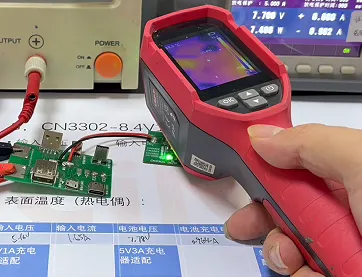

温度这一块我们有两个测试温度的标准：第一是热成像，红外热成像表示整个内部最高温度点的温度，第二是热电偶是表面温度，热电偶是我们测芯片表面温度，一般是用热电偶温度计，用红外温度仪测整个板子端是45度最高，但是45度呢这个可能是受益于这个板宽，板的尺寸比较大，散热比较好，如果说缩成同样面积，估计温度是跟这个是大差不差大概是60度，预估60度，因为这个板子太大的问题，MOS表面温度这个测的要比较多，表面温度差不多算40度。
然后试一下充电器的适配器自适应功能，我们可以看到这面的MOS用料，我们基本上是按照2A的用料去做的，然后再做1A有点浪费，所以在温度上面，它其实是基本很少，再加上这个板子太大宽，散热面积太大，就可能没办法跟这种测出来的实际可能没有这种比较来的实在，打了一倍，会有点失真就是这样

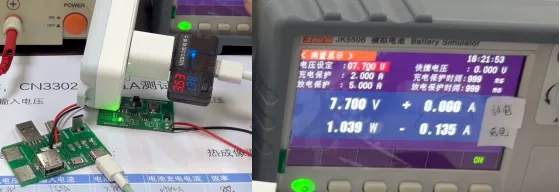

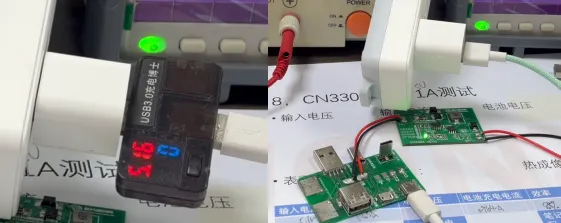

剩下的我们再测一下它的充电器兼容功能，这是一个5V/1A的的一个充电器，然后接上板子可以看到这只有3.54V/1.30A，充电电流1.039瓦，这个其实已经把充电器拉垮，然后拔掉就恢复正常，对5V/1A的充电器的兼容性几乎很差，这里打半勾，不会拉垮但是拉的太低，充电功率太低了，这里1瓦太少了。

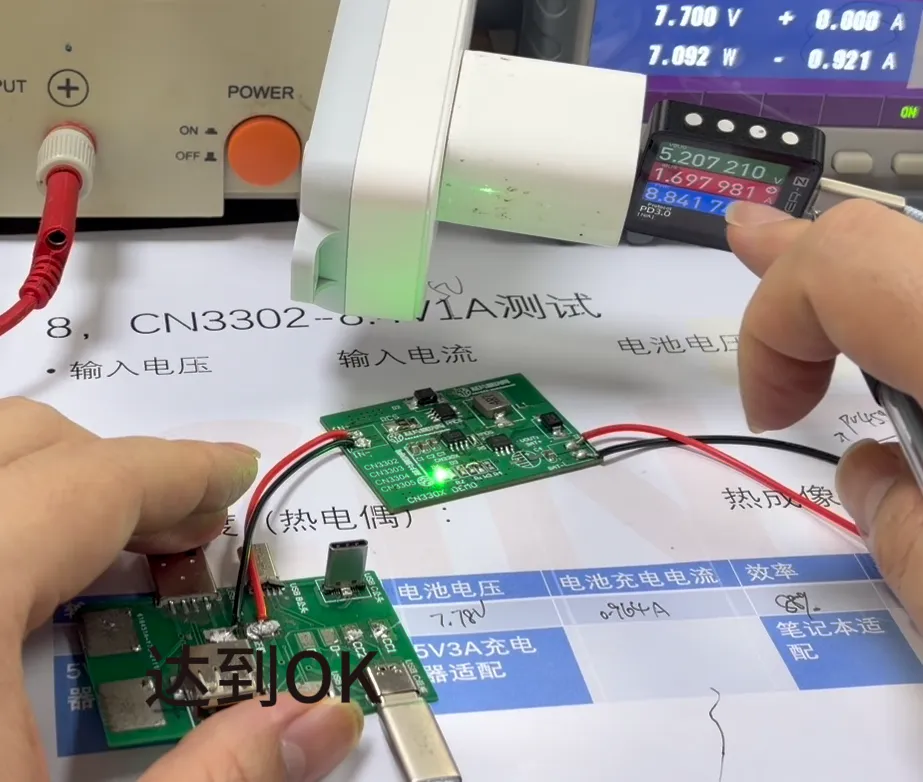

然后再用5V,插上Type-C的这种充电器，这个基本是没什么问题，足够充电，足够温度，达到。

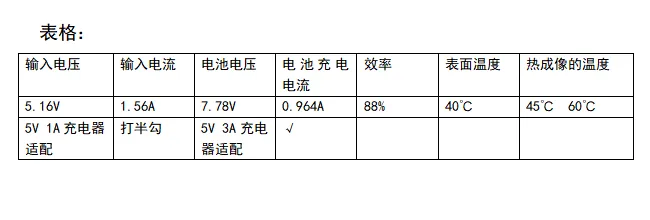

表格：
