本教程主要演示M31系列LoRa分布式远程IO模块搭配E90/E95/E96- SL系列DTU数传电台的数据采集教程。
一、M31系列分布式远程IO和LoRa数传电台数据采集方案
本次演示使用LoRa无线分布式IO M31-AAAX4440G-L和E90-DTU(400SL30)，本教程也适用于其他型号的LoRa无线分布式IO和E90 SL系列电台，仅在IO类型、IO数量、频率有所区别；此外，E95/E96 SL系列电台也可参考本教程，E95/E96 SL系列电台和E90 SL系列电台之间仅进入配置模式的方式有差别，其余使用的软件完全一致。
材料准备:E90-DTU(400SL30)*1、M31-AAAX4440G-L*1、4-20ma传感器*1，12V直流电源*2，433MHz天线*2，网线*1，RF_Setting(E22-E9X(SL)) 软件，modbus poll软件，分布式IO配置上位机软件。
分布式IO配置上位机软件、RF_Setting(E22-E9X(SL)) 软件可在亿佰特官网对应的相关下载页面获取，modbus poll软件需用户百度搜索获取。
二、DTU数传电台配置步骤
将E90-DTU(400SL30)分别和USB转485连接，注意485连接需要遵循A接A，B接B的接法，将E90-DTU(400SL30)与电源连接。将USB转485分别连接到电脑USB口。连接完成。
将E90-DTU(400SL30)电台侧面的M0 M1拨码开关拨到如图的配置模式，E90 SL系列（非隔离串口版本）电台有4个模式，我们本次教程中仅使用一般模式（传输模式）和配置模式，其余模式使用请参考DTU手册。
编辑

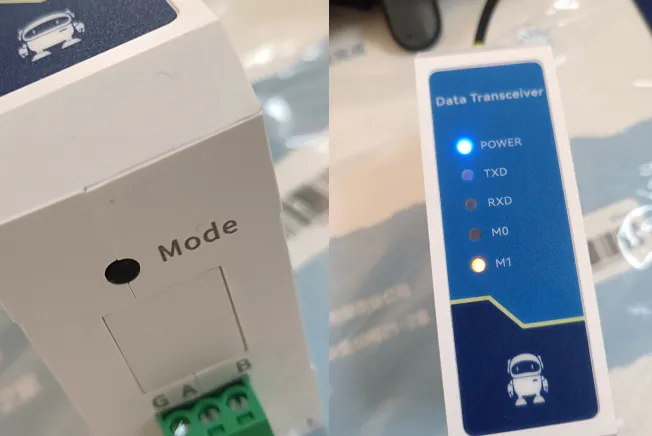

若使用E95/E96电台，需使用mode按键，将电台切换为配置模式，M0 M1指示灯按到如图M0 熄灭 M1亮起即表示电台进入配置模式。
编辑

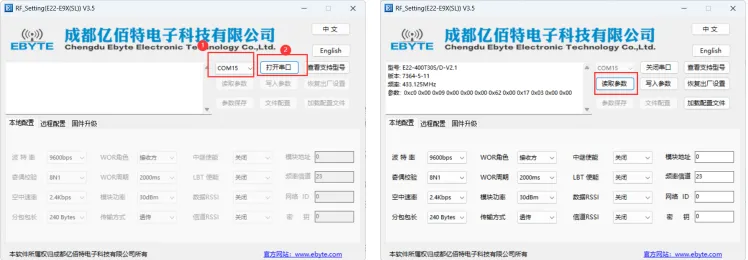

电脑打开RF_Setting(E22-E9X(SL)) 软件，选择对应的串口，打开串口，点击读取参数，即可读取到DTU的默认参数
编辑

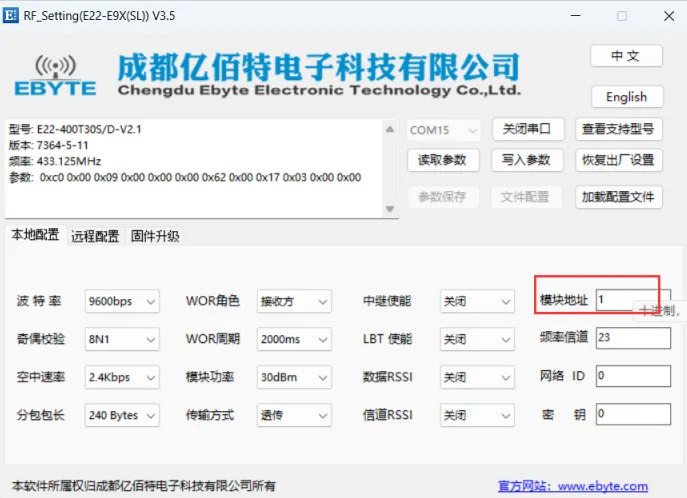

使用默认参数或者是修改模块地址信道都是可以的，本次教程仅修改模块地址参数为1，其他参数保持默认参数不变。
编辑
点击写入，上位机显示写入成功。将M0 M1拨码开关按照如图状态全部拨到ON。
编辑
至此，电台配置完成。
三、M31系列LoRa分布式远程IO模块配置步骤

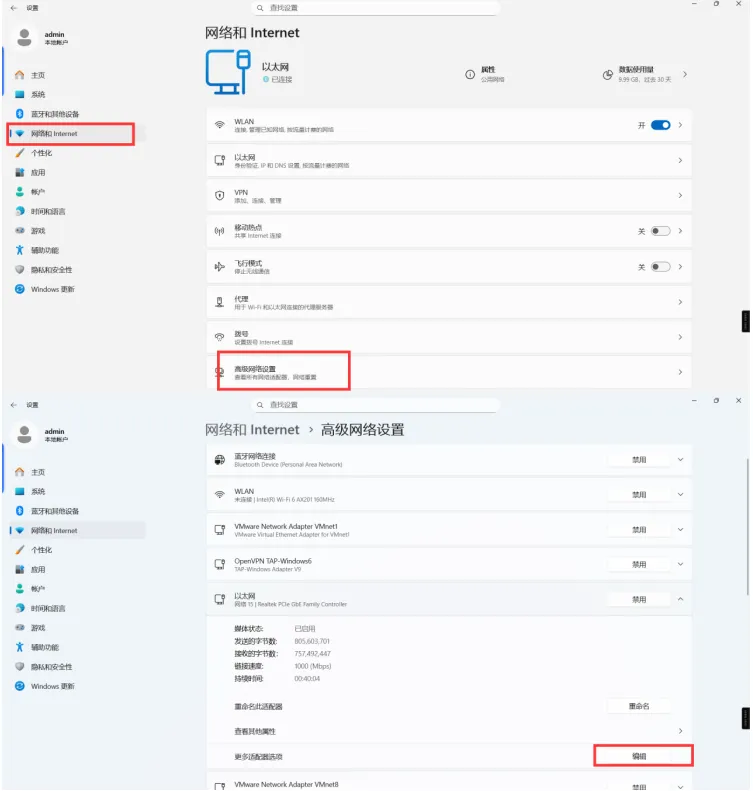

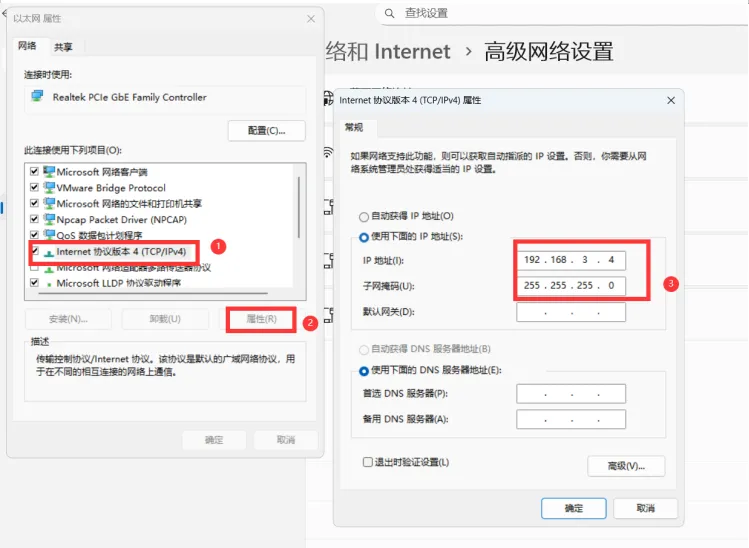

将M31-AAAX4440G-L接通电源，将网线一端插入LoRa无线分布式IO，另一端连接电脑网口。打开电脑设置，在网络和Internet->高级网络设置中将电脑的IP地址修改到3网段，本次教程修改为192.168.3.4（注意IP地址不可与LoRa无线分布式IO一致）。
编辑
编辑

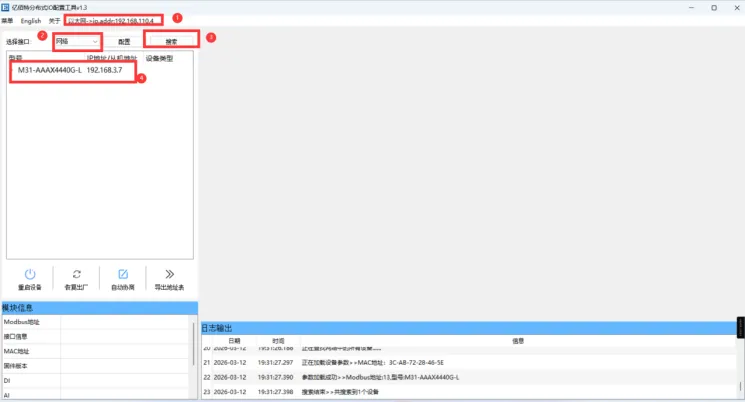

打开分布式IO配置上位机软件，点击左上角选择以太网网卡为刚刚修改的以太网IP地址并切换接口为网络（LoRa无线分布式IO支持以太网、485双接口通讯和配置参数，本次教程使用以太网，若用户需要使用串口进行配置，请选择接口为串口并使用USB转485，按照A接A，B接B的方式连接），点击搜索即可搜索到设备。
编辑

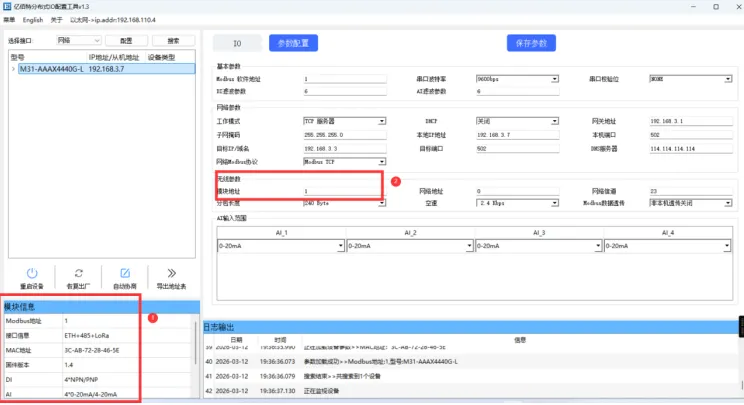

点击搜索出的设备，可在此处查看无线分布式IO的modbus地址，记录LoRa无线分布式IO的modbus地址为1,，点击配置即可配置参数，将LoRa无线分布式IO中的无线参数->模块地址这一项修改为1，其他参数保持默认即可。
编辑

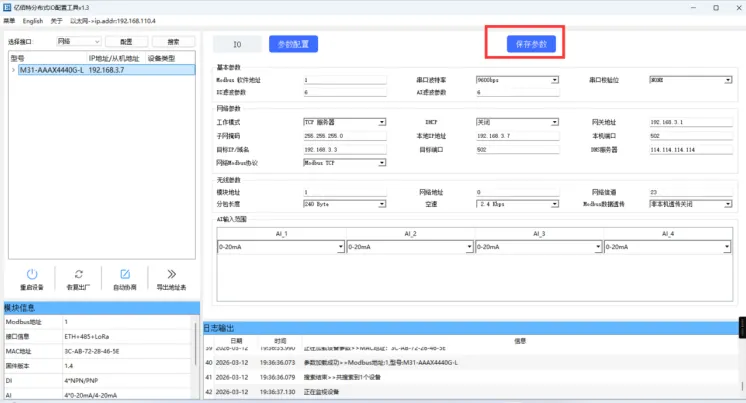

点击保存参数并重启设备将刚刚修改的参数应用到设备。
编辑
至此，LoRa无线分布式IO的配置完成。将2线传感器接入分布式IO的AI1通道方便查看到采集的数据。
四、数据采集测试验证步骤

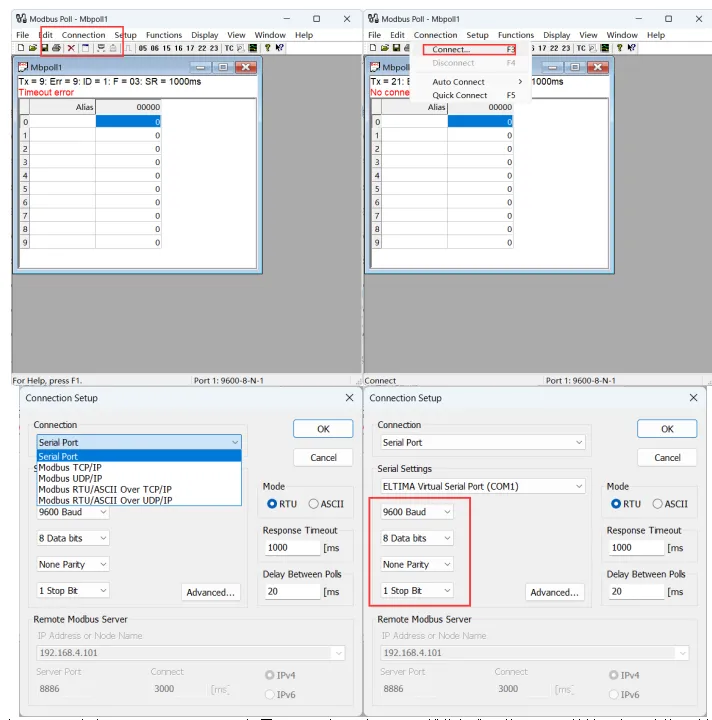

电脑打开modus poll软件，点击connection，选择serial port，选择E90电台对应串口，注意波特率9600 8N1。
编辑

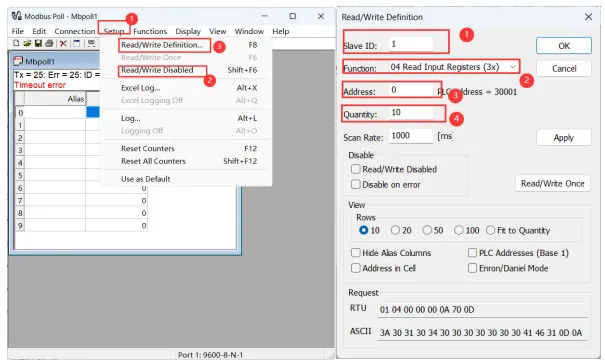

点击set up ，点击 read/write definition，设置slave ID为1（与LoRa无线分布式IO的modbus地址一致），功能码选择04（PLC3区地址），寄存器地址address填写0，读取寄存器数量填写1（只读AI1），点击OK。如果想读取AI2，寄存器地址address写1，读取数量填写1，同时读取AI1 AI2就把寄存器地址写为0，读取数量填写2
编辑
可以看到modbus poll 读取到了LoRa无线分布式IO采集的AI1数据。
编辑
以上教程适用于亿佰特所有M31-L系列lora无线分布式IO和E90-DTU、E95-DTU、E95-DTU系列SL系列数传电台通信采集。
