🔥 内容介绍
一、四旋翼无人机系统的复杂性与控制需求
- 系统复杂性：四旋翼无人机是一个高度非线性、强耦合的复杂系统。其四个旋翼产生的力和力矩不仅决定了无人机的垂直升降，还相互影响着无人机的姿态（俯仰、滚转、偏航），各运动状态之间紧密关联。例如，当调整一个旋翼的转速以改变垂直方向的升力时，会同时对无人机的姿态产生影响，使得对其精确控制极具挑战性。此外，飞行过程中，无人机还会受到如气流干扰、电机特性变化等多种不确定因素的影响。
- 控制需求：为实现四旋翼无人机的稳定飞行与精确操控，需要对其位置和姿态进行有效控制。在实际应用中，无论是执行航拍任务时需保持稳定的悬停位置和特定的拍摄角度，还是在物流配送中准确地按照预定轨迹飞行，都要求无人机能够精确跟踪期望的位置和姿态。因此，设计一种可靠且有效的控制策略至关重要。

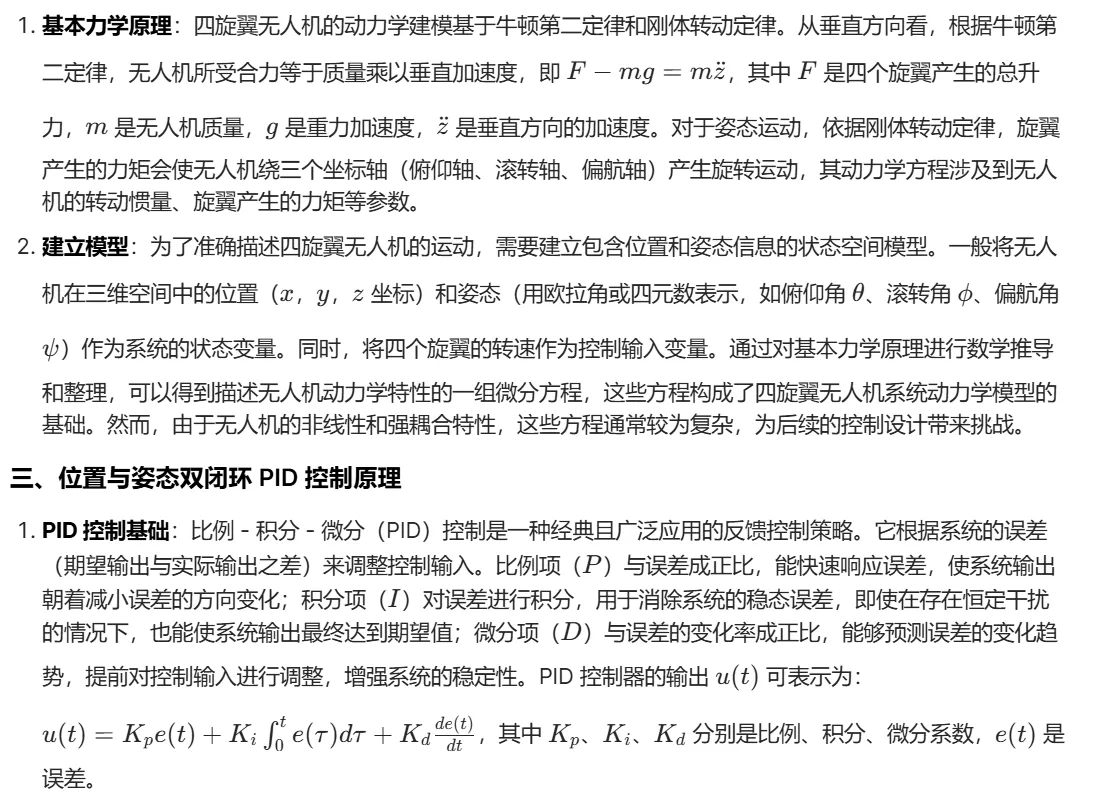

二、四旋翼无人机系统动力学建模
- 双闭环结构：在四旋翼无人机控制中，采用位置与姿态双闭环结构。姿态环作为内环，位置环作为外环。姿态环的主要作用是稳定无人机的姿态，通过控制四个旋翼的转速差来调整无人机的俯仰角、滚转角和偏航角。姿态环的输入是期望的姿态角（由位置环或外部指令提供）与实际姿态角的误差，通过 PID 控制器计算出相应的控制量，以调整旋翼转速，使无人机保持期望的姿态。位置环则根据期望的位置与无人机实际位置的误差，计算出期望的姿态角，并将其作为姿态环的输入。这样，位置环通过控制姿态环，间接控制无人机的位置。例如，当无人机的实际位置偏离期望位置时，位置环计算出需要调整的姿态，姿态环根据这个指令调整无人机姿态，进而使无人机回到期望位置。这种双闭环结构能够有效地处理无人机系统的非线性和强耦合特性，提高控制的精度和稳定性。
四、运动闭环控制实现
- 传感器反馈：为实现运动闭环控制，四旋翼无人机配备了多种传感器，如加速度计、陀螺仪、全球定位系统（GPS）等。加速度计和陀螺仪用于测量无人机的加速度和角速度，进而获取姿态信息；GPS 则用于获取无人机的位置信息。这些传感器实时将测量数据反馈给飞行控制器，控制器根据这些反馈信息计算出实际位置和姿态与期望位置和姿态的误差。
- 控制流程：飞行控制器根据传感器反馈的误差，按照位置与姿态双闭环 PID 控制算法计算出控制量，即四个旋翼的转速调整值。然后将这些控制信号发送给电机驱动模块，电机驱动模块根据控制信号调整电机转速，从而改变旋翼的升力和力矩，实现对无人机位置和姿态的精确控制。在整个过程中，不断重复传感器测量、误差计算、控制量计算和控制信号输出的流程，形成闭环控制回路，使无人机能够实时响应外界干扰和期望指令的变化，保持稳定的飞行状态并精确跟踪期望的位置和姿态。
通过基于位置与姿态双闭环 PID 控制的方法，结合四旋翼无人机系统动力学建模，能够有效地实现四旋翼无人机的稳定飞行和精确运动控制，满足各种实际应用场景的需求。

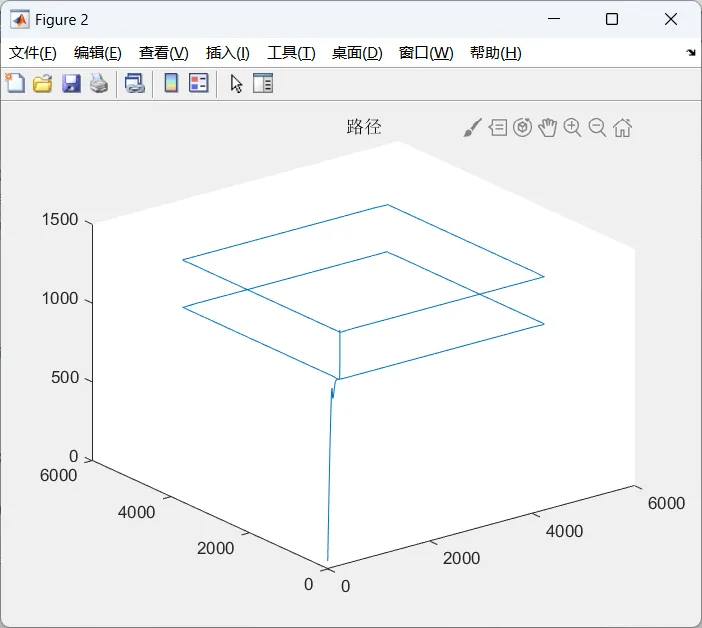

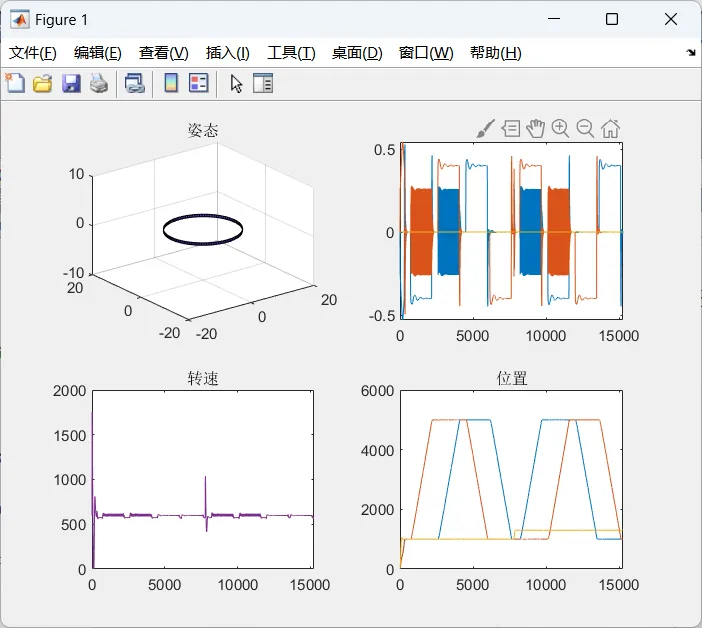

⛳️ 运行结果
📣 部分代码
function P = CDCP_decrypt(K,C0,D)
[m,n] = size(D);
mn = m*n;
C=zeros(m,n);
for i=mn/2:-1:2
C(mn/2+i)=bitxor(D(mn/2+i),(mod(D(i)+K(mn/2+i),256)));
C(i)=bitxor(D(i),(mod(D(mn/2+i-1)+K(i),256)));
end
C(mn/2+1)=bitxor(D(mn/2+1),(mod(D(1)+K(mn/2+1),256)));
C(1)=bitxor(D(1),(mod(C(mn)+K(1),256)));
P=zeros(m,n);
for i=mn/2:-1:2
P(mn/2+i)=bitxor(C(mn/2+i),(mod(C(i)+K(mn/2+i),256)));
P(i)=bitxor(C(i),(mod(C(mn/2+i-1)+K(i),256)));
end
P(mn/2+1)=bitxor(C(mn/2+1),(mod(C(1)+K(mn/2+1),256)));
P(1)=bitxor(C(1),(mod(C0+K(1),256)));
🔗 参考文献
[1] 王文建,袁亮.四旋翼无人机改进模糊PID姿态控制[J].机械设计与制造, 2017(8):4.DOI:10.3969/j.issn.1001-3997.2017.08.003.
[2] 陈学坤.四旋翼无人机编队巡航飞行控制方法研究[D].哈尔滨工业大学[2026-03-25].DOI:CNKI:CDMD:2.1015.982183.
[3] 许海洋,郭玉英.基于极值搜索算法的四旋翼姿态PID控制[J].传感器与微系统, 2022, 41(4):4.
