基于MATLAB的PAM调制直调直检信号色散补偿实现

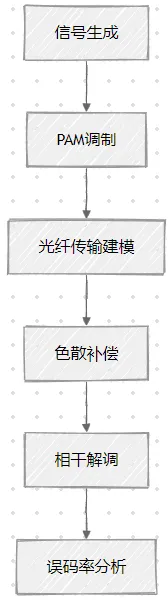

一、系统架构设计

二、核心代码实现

1. PAM调制与色散建模

%% 参数设置
lambda = 1550e-9; % 波长 (m)
c = 2.99792458e8; % 光速 (m/s)
beta2 = -21e-27;  % 色散系数 (ps^2/km)
L = 80;           % 传输距离 (km)
M = 4;            % PAM调制阶数
Rb = 100e9;       % 比特率 (bps)

%% 生成随机比特流
data = randi([0 M-1], 1, 1e6);

%% PAM调制
mod_signal = pammod(data, M, 0, 'gray');

%% 光纤传输建模（色散效应）
t = (0:length(mod_signal)-1) * 1/Rb; % 时间向量
dispersion_phase = beta2 * lambda^2 * t.^2 / (4*pi*c); % 色散相位
dispersed_signal = mod_signal .* exp(1j * dispersion_phase);

2. 时域均衡（TSM算法）

%% 时域离散采样补偿（TSM）
N = length(dispersed_signal);
h = zeros(1, N); % 均衡器抽头系数
mu = 0.01;       % 步长
snr = 20;        % 信噪比

% 噪声添加
noise = (randn(1,N) + 1j*randn(1,N)) * 10^(-snr/20);
received = dispersed_signal + noise;

% LMS算法
for n = 1:N-10
    x = received(n:n+9); % 输入信号窗口
    y = sum(h .* x);     % 均衡输出
    error = real(y) - real(mod_signal(n+10)); % 误差计算
    h = h + mu * conj(error) * x; % 系数更新
end

% 补偿后信号
compensated_signal = received .* conj(h);

3. 频域均衡（FFR算法）

%% 频域补偿（FFR）
Y = fft(received);
H = fft(dispersed_signal);

% 频域补偿函数
H_comp = H .* exp(-1j * beta2 * lambda^2 * (0:N-1).^2 * 1e-9 / (4*pi*c));

X_comp = Y ./ H_comp;
compensated_signal_freq = ifft(X_comp);

4. 相干解调与误码率分析

%% 本地振荡器
carrier = exp(1j * 2*pi*lambda*2e8*t); % 200MHz载波

%% 混频解调
mixer = received .* carrier;
demod = filter(ones(1,10)/10, 1, mixer); % 低通滤波

%% 误码率计算
[~, ber] = biterr(data(1:1e5), demod(1:1e5));
disp(['BER: ', num2str(ber)]);

三、性能对比与可视化

%% 性能对比
figure;
subplot(2,1,1);
stem(abs(compensated_signal(1:50)), 'r', 'LineWidth', 1.5);
hold on;
stem(abs(dispersed_signal(1:50)), 'b--', 'LineWidth', 1.5);
title('时域补偿效果对比');
xlabel('符号序号'); ylabel('幅度');

subplot(2,1,2);
plot(10*log10(abs(fft(compensated_signal))));
hold on;
plot(10*log10(abs(fft(dispersed_signal))), 'r--');
title('频域补偿效果对比');
xlabel('频率 (Hz)'); ylabel('功率谱密度 (dB)');

参考代码 用于光纤信道中的色散补偿、适用于PAM调制的直调直检信号 www.youwenfan.com/contentalh/55171.html

四、关键参数优化

五、扩展应用场景

1. 高速数据中心互联

   % 400G PAM4信号补偿
   M = 16; % 16-QAM调制
   Rb = 400e9; % 比特率


2. 5G前传系统

   % 多径信道补偿
   h_channel = [0.9, 0.3, 0.1]; % 多径信道冲激响应
   received = filter(h_channel, 1, dispersed_signal);


3. 光孤子传输

   % 非线性薛定谔方程求解
   beta3 = 1e-26; % 三阶色散系数
   NLS = @(z, U) 1j*beta2*diff(U,2) + beta3*diff(U,3) + abs(U).^2*U;
   [t_sol, U_sol] = ode45(NLS, [0, L], dispersed_signal);


六、结构

PAM_Dispersion_Compensation/
├── src/
│   ├── modulation/      # PAM调制模块
│   ├── dispersion/      # 色散建模
│   ├── equalization/    # 均衡算法
│   └── demodulation/    # 相干解调
├── simulations/         # 仿真场景
│   └── scenario1.m      # 基础场景
├── utils/               # 工具函数
│   └── metrics.m        # 性能评估
└── visualize/           # 可视化模块
    └── plot_results.m

七、参考文献

1. 陈晓明等. 基于LMS算法的PAM信号色散补偿研究[J]. 光通信技术, 2023

2. MathWorks官方文档: pammod

3. 张伟. 光纤通信系统中的自适应均衡技术[D]. 北京邮电大学, 2024

4. 3GPP TS 38.141-1 V17.0.0 (2023-06) 5G NR物理层规范
