【完美复现】在具有灵活结构的孤岛式直流微电网中的分层控制【IEEE16节点】附Matlab代码

 作者简介：热爱科研的Matlab仿真开发者，擅长数据处理、建模仿真、程序设计、完整代码获取、论文复现及科研仿真

关注我领取海量matlab电子书和数学建模资料

🍊个人信条：格物致知,完整Matlab代码获取及仿真咨询内容私信。

🔥 内容介绍

一、孤岛式直流微电网概述

1. 微电网概念 ：微电网是一种由分布式电源（如太阳能光伏板、风力发电机、小型燃料电池等）、储能系统（如电池、超级电容器）、负荷以及相关控制装置组成的小型电力系统。它可以在并网或孤岛模式下运行，能够实现对本地能源的高效利用和管理，提高供电可靠性和电能质量。

2. 孤岛式直流微电网特点 ：孤岛式直流微电网在与主电网断开连接后，依靠自身内部的电源和储能维持系统的稳定运行。相较于交流微电网，直流微电网不存在频率和相位同步问题，电能转换环节相对简单，能够更高效地接纳分布式直流电源（如光伏电池输出为直流电）和直流负荷（如电子设备、电动汽车充电桩等）。然而，孤岛运行时，由于缺乏主电网的支撑，维持系统的电压稳定和功率平衡面临更大挑战。


二、灵活结构的意义

1. 适应不同场景需求 ：具有灵活结构意味着微电网的拓扑结构可以根据实际需求进行调整。例如，在不同的应用场景下，分布式电源和负荷的分布不同，灵活结构能够通过改变连接方式，优化电能传输路径，降低线路损耗。在工业园区的微电网中，根据不同生产车间的用电需求和电源分布，调整拓扑结构，可实现更高效的能源分配。

2. 提高系统可靠性 ：灵活结构有助于提高微电网的可靠性。当部分设备出现故障时，通过改变拓扑结构，可将故障设备隔离，同时重新规划电能传输路径，确保其他部分的正常运行。例如，某条线路发生短路故障，通过切换开关改变微电网的连接方式，可避免故障影响扩大，维持大部分负荷的供电。


三、分层控制原理

1. 分层控制架构：为了实现孤岛式直流微电网的稳定运行和高效管理，采用分层控制策略。通常分为三层：底层为设备层控制，中间为分布式控制层，顶层为集中控制层。

• 设备层控制 ：主要负责单个设备的本地控制。对于分布式电源，如光伏逆变器，设备层控制通过最大功率点跟踪（MPPT）算法，使光伏板始终工作在最大功率点附近，提高发电效率；对于储能系统，设备层控制实现电池的充放电管理，保护电池并优化其性能；对于负荷，设备层控制根据实际需求调整用电功率。每个设备通过本地控制器独立运行，确保自身的稳定和高效工作。

• 分布式控制层 ：分布式控制层负责协调相邻设备之间的功率分配和运行状态。它基于本地测量信息（如电压、电流等），通过分布式通信网络与周边设备进行信息交互。例如，在分布式电源之间，通过分布式控制层的功率协调算法，根据各电源的发电能力和系统需求，合理分配发电功率，避免部分电源过载而其他电源发电不足的情况。在电源与储能系统之间，分布式控制层根据系统的功率平衡和电压情况，协调储能的充放电，维持系统的稳定运行。

• 集中控制层 ：集中控制层获取整个微电网的全局信息，如总功率、母线电压等。它基于系统的运行目标（如功率平衡、电压稳定、经济运行等），制定全局控制策略，并将控制指令下发给分布式控制层。例如，当系统负荷发生较大变化时，集中控制层根据实时监测的母线电压和功率情况，计算出需要调整的电源发电功率和储能充放电功率，然后通过分布式控制层传达给各设备执行。集中控制层还负责微电网的运行优化，如根据不同时段的电价和负荷需求，制定最优的发电和储能调度计划，降低运行成本。


四、IEEE16 节点系统的作用

1. 标准测试平台 ：IEEE16 节点系统是一个被广泛认可的标准测试系统，用于研究微电网的各种运行特性和控制策略。它包含 16 个节点，模拟了不同类型的分布式电源、储能系统和负荷的连接情况，具有一定的复杂性和代表性。

2. 验证与优化控制策略 ：在研究孤岛式直流微电网的分层控制时，使用 IEEE16 节点系统作为测试平台，可以方便地对分层控制策略进行建模、仿真和验证。通过在该系统上进行实验，可以评估分层控制策略在不同工况下的性能，如系统的稳定性、功率分配的合理性、电压波动情况等。根据仿真结果，进一步优化控制策略，调整各层控制参数，提高微电网的运行效率和可靠性，为实际工程应用提供理论支持和技术参考。


⛳️ 运行结果

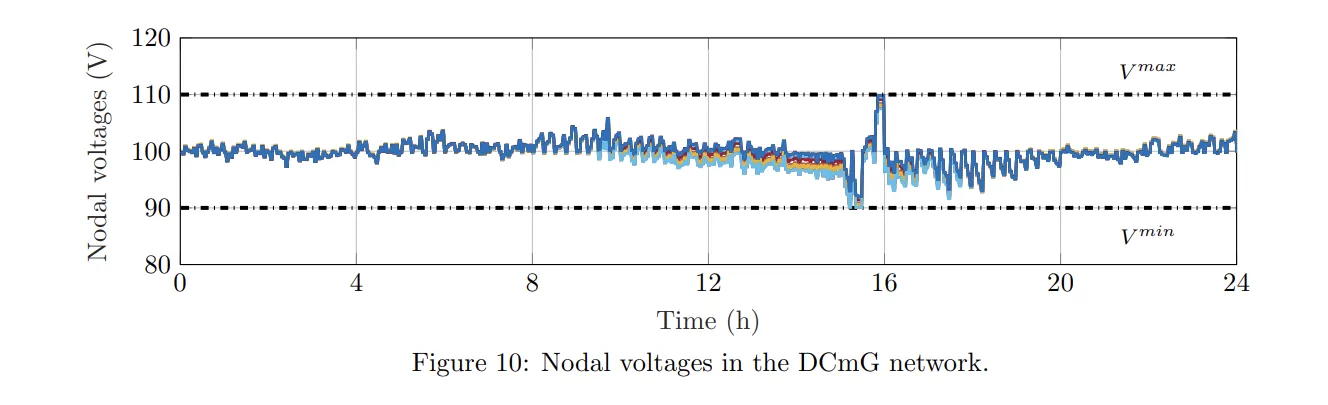

正在上传…重新上传取消 编辑

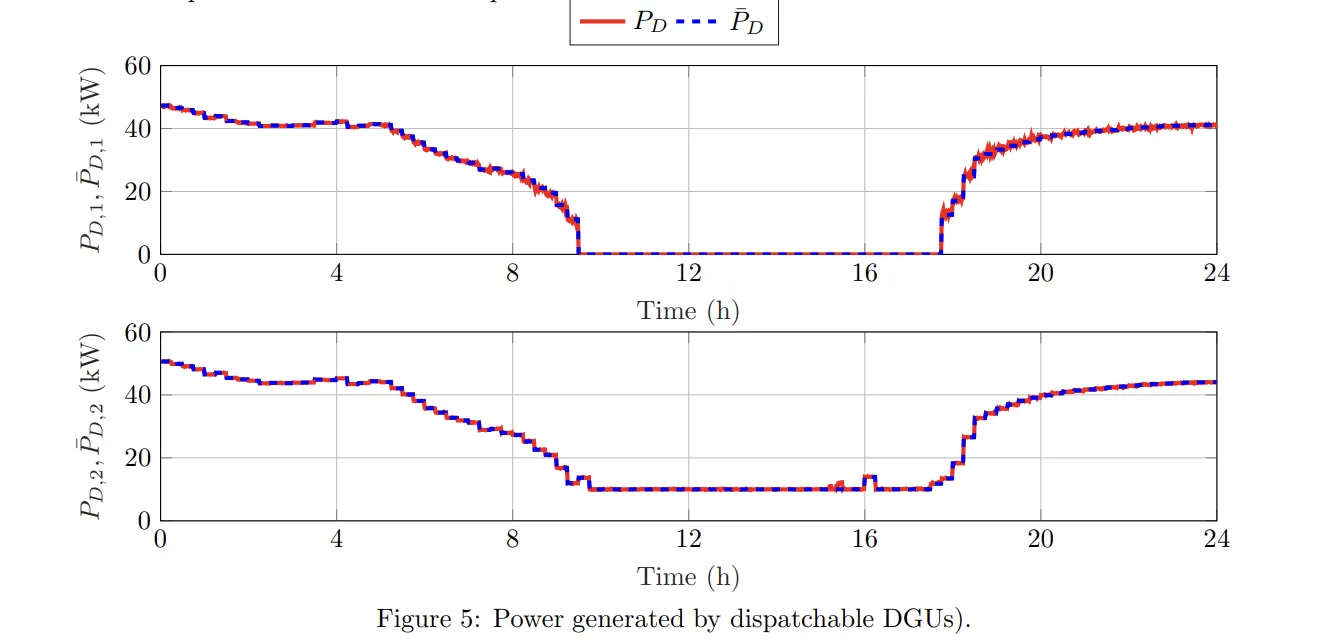

正在上传…重新上传取消 编辑

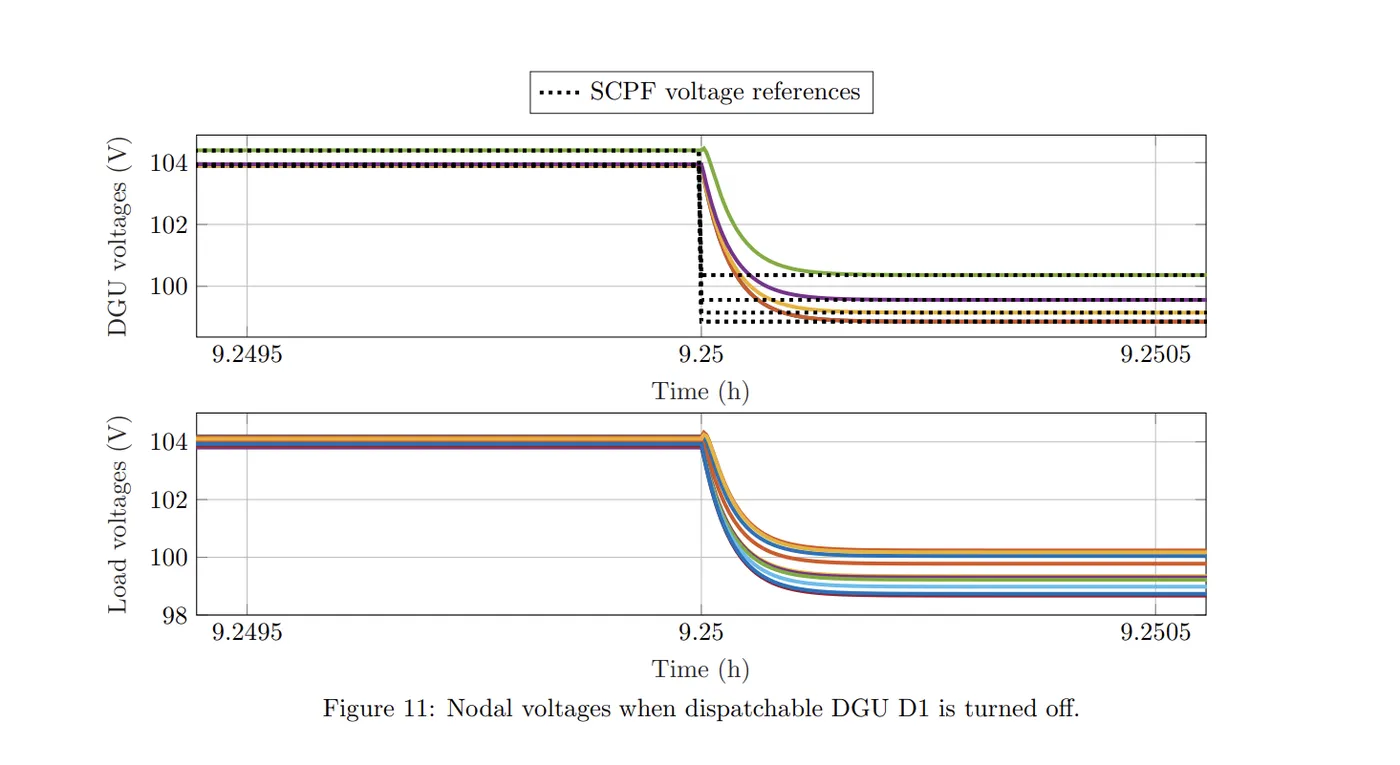

正在上传…重新上传取消 编辑
