🔥 内容介绍
一、大规模多元 MIMO 系统概述
- MIMO 技术基础
：多输入多输出（MIMO）技术通过在发射端和接收端同时使用多个天线，能够有效提高通信系统的频谱效率和可靠性。在传统 MIMO 系统中，有限数量的天线已显著改善了通信性能。而大规模多元 MIMO 系统在此基础上，进一步增加了天线数量，通常在发射端或接收端配置数十甚至上百根天线。 - 大规模多元 MIMO 优势
：大规模多元 MIMO 系统带来了诸多优势。首先，随着天线数量的增加，空间自由度大幅提升，使得系统能够在相同的时频资源上同时服务更多用户，显著提高了系统容量。其次，大规模天线阵列可以形成更窄的波束，增强信号的方向性，从而有效降低用户间干扰，提高信号质量。此外，大规模多元 MIMO 系统对信道衰落具有更强的鲁棒性，因为多个天线的存在使得即使部分信道衰落严重，仍能通过其他天线维持可靠通信。
二、预编码技术在 MIMO 系统中的作用
- 预编码原理
：预编码是 MIMO 系统中的关键技术，其核心思想是在发射端对要发送的信号进行预处理，以改善接收端的信号质量。具体而言，预编码通过对发射信号乘以一个预编码矩阵，使得信号在传输过程中能够更好地适应信道特性。这样做可以有效减少用户间干扰、提高系统的频谱效率以及增强信号的抗衰落能力。 - 预编码的必要性
：在大规模多元 MIMO 系统中，由于天线数量众多且用户数量也可能较多，信道环境变得极为复杂。如果不进行预编码，用户间干扰会严重影响系统性能，导致信号失真和误码率升高。通过合理设计预编码矩阵，能够对发射信号进行优化，使其在接收端更容易被准确解调，从而保证通信的可靠性和高效性。
三、传统预编码面临的挑战与混合预编码的提出
- 传统数字预编码的局限
：传统的数字预编码技术在 MIMO 系统中取得了一定成功，它通过在基带对信号进行处理来生成预编码矩阵。然而，在大规模多元 MIMO 系统中，随着天线数量的大幅增加，数字预编码面临严峻挑战。一方面，数字预编码需要为每根天线配备独立的射频（RF）链，这不仅增加了硬件成本，还导致功耗大幅上升。另一方面，数字预编码的计算复杂度随着天线数量的增加呈指数增长，这使得在实际应用中实时计算预编码矩阵变得极为困难。 - 混合预编码的概念
：为解决传统数字预编码的问题，混合预编码技术应运而生。混合预编码结合了模拟预编码和数字预编码的优势。模拟预编码在射频域实现，通过移相器网络对信号进行相位调整，具有较低的硬件成本和功耗。数字预编码则在基带进行，负责更精细的信号处理。混合预编码通过将部分预编码操作转移到模拟域，减少了对数字预编码的依赖，从而降低了硬件复杂度和计算量，同时仍能保持较好的系统性能。
四、低复杂混合预编码的原理
- 结构组成
：低复杂混合预编码通常由模拟预编码矩阵和数字预编码矩阵组成。模拟预编码矩阵在射频域对信号进行粗调，利用移相器网络实现对信号相位的控制，从而调整信号的发射方向。由于模拟预编码在硬件实现上相对简单，其复杂度主要取决于移相器的数量和精度。数字预编码矩阵在基带对经过模拟预编码的信号进行进一步优化，以补偿模拟预编码的不足，提高系统性能。数字预编码矩阵的计算复杂度相对较低，因为模拟预编码已经对信号进行了初步处理，减少了数字预编码需要处理的自由度。 - 设计与优化
：设计低复杂混合预编码的关键在于如何合理地分配模拟预编码和数字预编码的任务，以在降低复杂度的同时最大化系统性能。通常采用的方法是基于信道状态信息（CSI）来设计预编码矩阵。首先获取信道的相关信息，如信道矩阵。然后，根据一定的优化准则，如最大化系统容量或最小化误码率，通过迭代算法分别设计模拟预编码矩阵和数字预编码矩阵。在设计过程中，需要平衡硬件复杂度和系统性能之间的关系。例如，增加模拟预编码的精度可以提高系统性能，但会增加硬件成本和复杂度；而减少模拟预编码的操作则可能降低性能，但能进一步降低复杂度。通过不断优化预编码矩阵，使得混合预编码在大规模多元 MIMO 系统中实现低复杂度与高性能的平衡。

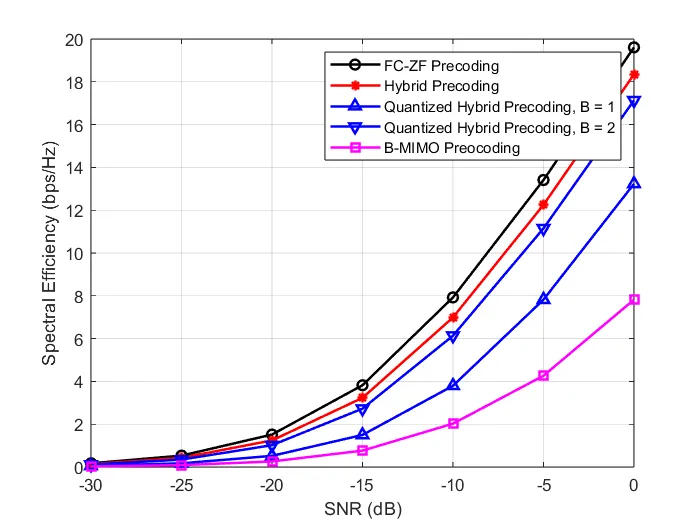

⛳️ 运行结果
📣 部分代码
% Quant(B, W) quantizes phases of each element in W up to B bits of precision
% By Le Liang, UVic, April 15, 2014
function r = Quant(B, W)
delta = 2*pi/2^B; % quantization interval
r = zeros(size(W, 1), size(W, 2));% ininitialize quantized matrix
for i1 = 1 : size(W, 1)
for i2 = 1 : size(W, 2)
ph = phase(W(i1, i2)); % ph in [-pi, pi]
phq = floor(ph/delta)*delta +(mod(ph, delta) > delta/2)*delta ;% quantized phase
r(i1, i2) = exp(j*phq);
end
end
r = 1/sqrt(size(W, 1)) * r;
end
🔗 参考文献
L. Liang, W. Xu, and X. Dong, "Low-complexity hybrid precoding in massive mulituser MIMO systems," IEEE Wireless Communications Letters, vol. 3, no. 6, pp. 653-656, Dec. 2014.
