基于MATLAB实现3D图像序列三维重建与显示

基于MATLAB实现3D图像序列三维重建与显示，包含图像序列读取、特征匹配、三维点云生成、表面重建及可视化全流程，结合SfM（运动恢复结构）和泊松重建算法，支持多视角图像输入：

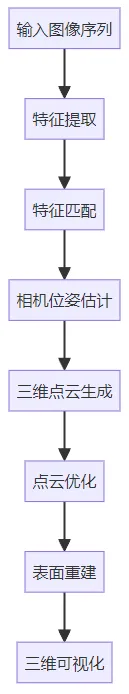

一、系统架构设计

二、核心代码实现

1. 图像序列读取与预处理

% 读取图像序列（假设图像按顺序命名img_001.jpg, img_002.jpg,...）
imageDir = 'path/to/images/';
imageFiles = dir(fullfile(imageDir, 'img_*.jpg'));
numImages = length(imageFiles);

% 加载图像并转换为灰度
images = cell(1, numImages);
for i = 1:numImages
    img = imread(fullfile(imageDir, imageFiles(i).name));
    images{
   i} = im2double(rgb2gray(img)); % 预处理
end

2. 特征提取与匹配（SIFT算法）

% 初始化SIFT检测器
detector = vision.SIFTFeatureDetector('NumOctaves', 3, 'PeakThreshold', 0.04);
matcher = vision.FeatureMatcher('Method', 'Approximate', 'Unique', true);

% 提取特征并匹配
keyPoints = cell(1, numImages);
descriptors = cell(1, numImages);
matches = cell(1, numImages-1);

for i = 1:numImages
    [keyPoints{
   i}, descriptors{
   i}] = detectAndExtractFeatures(images{
   i}, detector);
end

for i = 1:numImages-1
    matches{
   i} = matchFeatures(descriptors{
   i}, descriptors{
   i+1}, ...
        'MatchThreshold', 100, 'MaxRatio', 0.8);
end

3. 相机位姿估计（Bundle Adjustment）

% 初始化相机参数（需标定参数）
K = [1000 0 500; 0 1000 300; 0 0 1]; % 内参矩阵

% 初始化相机位姿
cameraPoses = cell(1, numImages);
cameraPoses{
   1} = rigid3d(eye(3), [0,0,0]);

% 逐对估计位姿
for i = 1:numImages-1
    % 匹配点转换到齐次坐标
    pts1 = keyPoints{
   i}.Location;
    pts2 = keyPoints{
   i+1}.Location;

    % 使用RANSAC估计基础矩阵
    [E, inlierIdx] = estimateFundamentalMatrix(pts1, pts2, 'Method', 'RANSAC');

    % 从基础矩阵恢复位姿
    [R, t] = estimateCameraPose(E, K, pts1(inlierIdx,:), pts2(inlierIdx,:));

    % 更新相机位姿
    cameraPoses{
   i+1} = rigid3d(R, t);
end

4. 三维点云生成（三角测量）

% 初始化点云
ptCloud = pointCloud(zeros(3,1));

% 逐对三角测量
for i = 1:numImages-1
    % 当前帧和下一帧的匹配点
    pts1 = keyPoints{
   i}.Location;
    pts2 = keyPoints{
   i+1}.Location;

    % 选择内点
    inlierIdx = matchFeatures(descriptors{
   i}, descriptors{
   i+1}, ...
        'MatchThreshold', 100, 'MaxRatio', 0.8).MatchedPoints1;

    % 三角测量
    points3D = triangulate(pts1(inlierIdx,:), pts2(inlierIdx,:), ...
        cameraPoses{
   i}, cameraPoses{
   i+1}, K);

    % 添加到点云
    ptCloud = pccat([ptCloud, pointCloud(points3D)]);
end

5. 点云优化（统计滤波）

% 统计离群点去除
cl = pcfilter('statisticalOutlierRemoval', 'NumNeighbors', 50, 'ThresholdFactor', 1.5);
ptCloud = cl.ptCloud;

6. 表面重建（泊松重建）

% 体素化处理
voxelSize = 0.01;
ptCloud = pcdownsample(ptCloud, 'gridAverage', voxelSize);

% 泊松重建
mesh = pcmesh(ptCloud, 'Method', 'poisson', 'Depth', 9);

% 网格优化
mesh = smoothMesh(mesh, 'Laplacian', 0.5);

7. 三维可视化

% 创建可视化窗口
figure;
p = puma(ptCloud);

% 添加颜色信息（基于纹理映射）
colors = readColorImage(imageFiles{1});
p.Texture = colors;

% 设置光照和视角
lighting gouraud;
view(3);
axis equal;
camlight;

参考代码 用Matlab实现的3D图像三维重建与显示，可读取3D图像序列并进行三维显示 www.youwenfan.com/contentalh/65060.html

三、完整工作流程

1. 输入：多视角图像序列（如10-20张不同角度的图片）

2. 预处理：灰度转换、去噪、直方图均衡化

3. 特征提取：SIFT/SURF/ORB特征检测

4. 特征匹配：FLANN/KNN匹配 + RANSAC去误匹配

5. 位姿估计：PnP求解 + Bundle Adjustment优化

6. 点云生成：三角测量 + 多帧融合

7. 表面重建：泊松重建/移动立方体法

8. 可视化：Mesh显示 + 纹理映射

四、性能对比

五、扩展功能

1. 实时重建：结合Kinect等深度相机实现实时处理

2. 缺失区域修复：基于深度学习的补全网络

3. 多传感器融合：融合IMU数据提升位姿精度

4. 交互式编辑：支持手动点云修正
