基于YOLOv8的桥梁结构（轴承，封板端部，三角撑板连接，面外加劲板）智能识别（中英文双版） | 附完整源码与效果演示

引言

随着人工智能技术的快速发展，计算机视觉在工程领域的应用日益广泛。桥梁作为重要的交通基础设施，其结构健康监测和维护对于保障交通安全具有重要意义。传统的桥梁检测方法主要依赖人工巡检，不仅效率低下，而且存在安全隐患。近年来，基于深度学习的目标检测技术为桥梁自动化检测提供了新的解决方案。

本文介绍了一种基于YOLOv8的桥梁结构识别系统，该系统能够自动识别桥梁中的关键结构部件，包括轴承、封板端部、三角撑板连接和面外加劲板等。通过深度学习技术，实现了对桥梁结构的快速、准确检测，为桥梁健康监测和维护提供了有力的技术支撑。

背景意义

桥梁是交通运输网络的重要组成部分，其安全运行直接关系到人民生命财产安全。随着桥梁使用年限的增长，各种结构问题逐渐显现，如疲劳损伤、腐蚀、裂缝等。及时发现和识别这些结构问题对于预防事故、延长桥梁使用寿命具有重要意义。

传统的桥梁检测方法主要依靠人工目视检查，存在以下问题：

1. 检测效率低，耗时耗力
2. 受人为因素影响较大，检测结果主观性强
3. 高空作业存在安全隐患
4. 难以实现大规模、高频次的检测

基于计算机视觉的自动化检测技术能够有效解决上述问题。通过无人机、巡检机器人等设备采集桥梁图像，结合深度学习算法进行自动识别，可以大大提高检测效率和准确性，降低人工成本和安全风险。

YOLOv8作为当前最先进的目标检测算法之一，具有检测速度快、精度高、部署简单等优点，非常适合应用于桥梁结构的实时检测场景。

项目视频展示

https://www.bilibili.com/video/BV1hdPCzBEBA/

包含：
📦完整项目源码
📦预训练模型权重
🗂️数据集

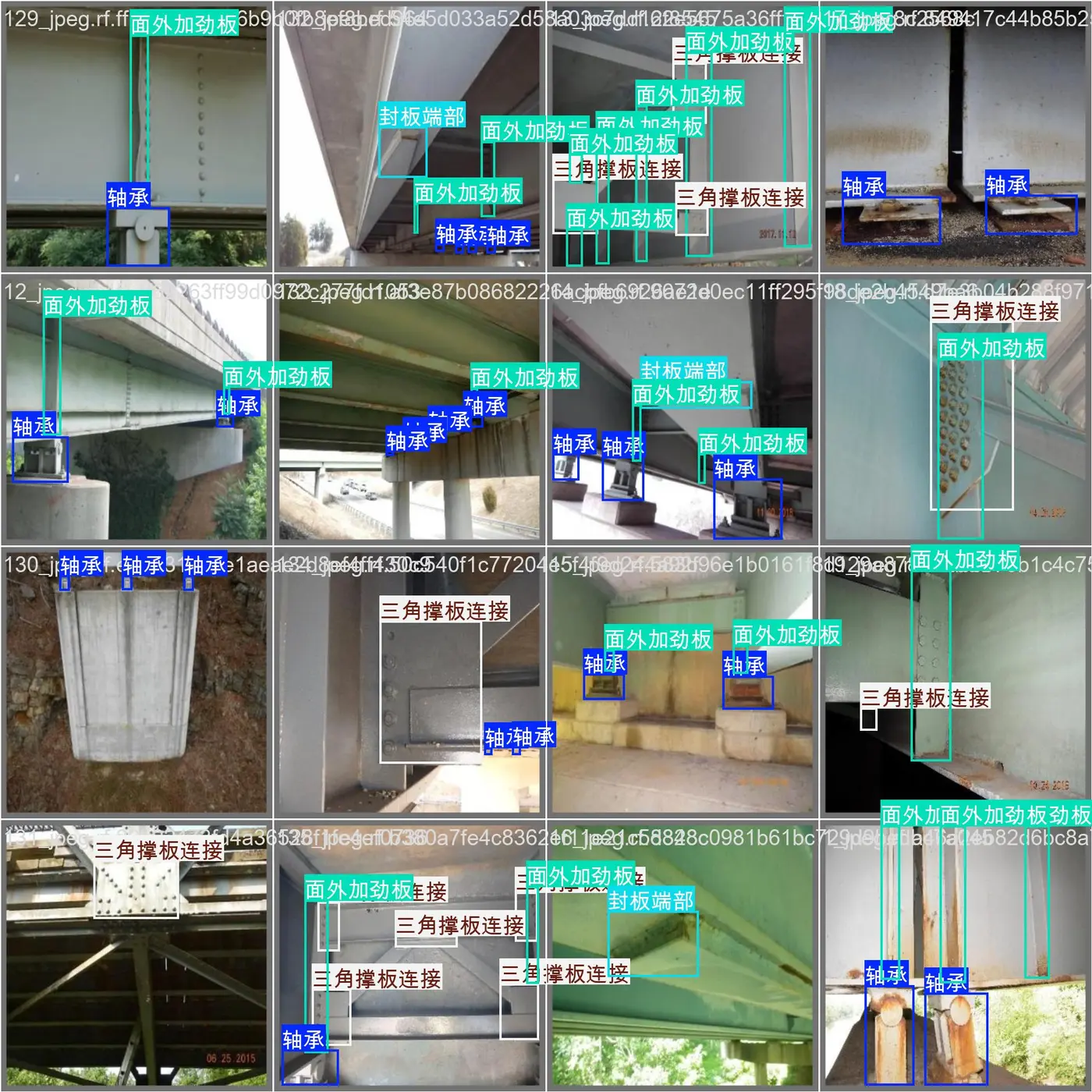

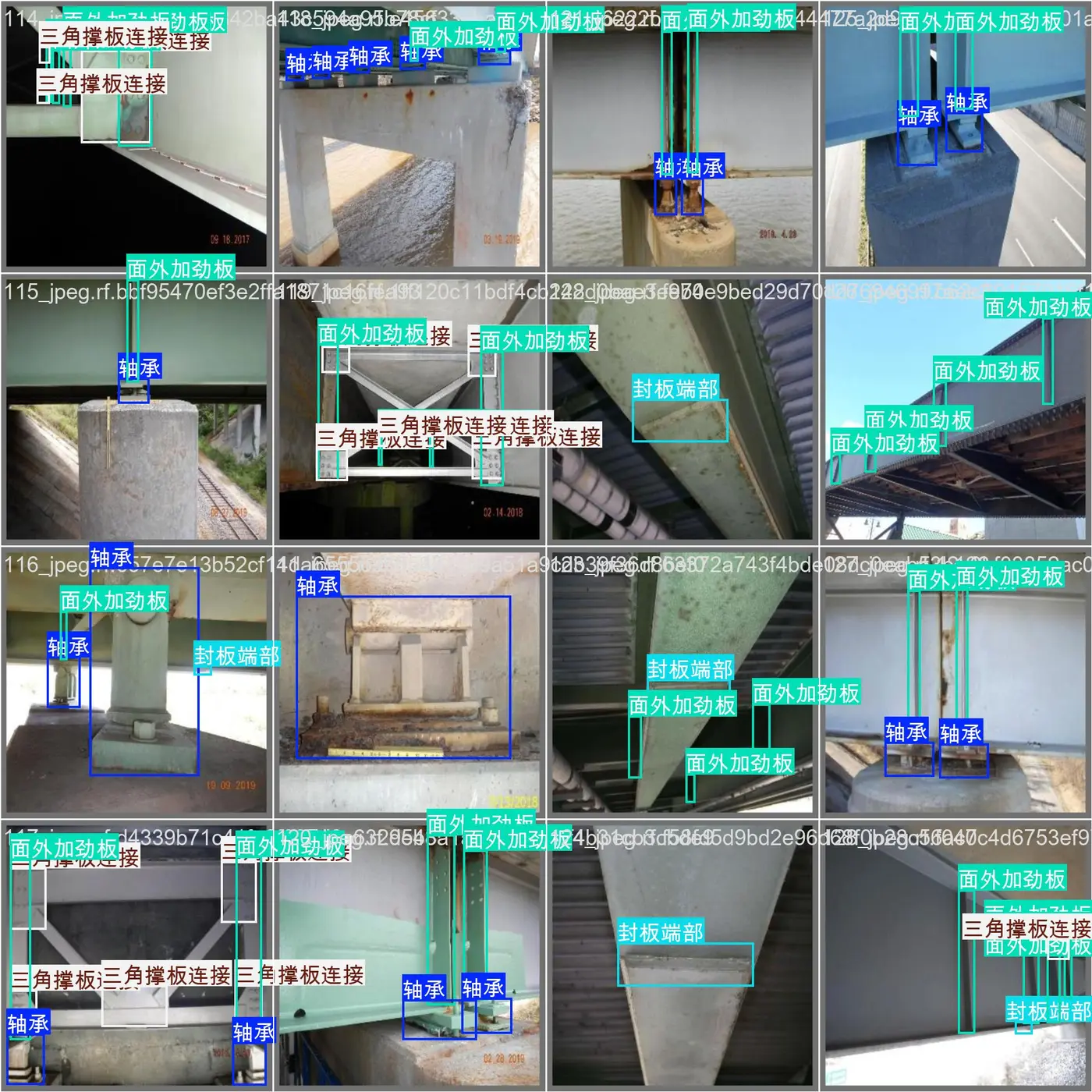

项目详细效果展示

数据集信息

本项目构建了专门的桥梁结构数据集，用于训练和验证YOLOv8模型。数据集包含桥梁结构中常见的四种关键部件：

1. 轴承：桥梁支座系统的重要组成部分，承担着传递荷载和适应变形的功能
2. 封板端部：桥梁端部的封闭结构，用于保护内部构件
3. 三角撑板连接：桥梁结构中的连接构件，用于增强结构稳定性
4. 面外加劲板：用于增强桥梁结构刚度的加劲构件

数据集按照标准的YOLO格式进行组织，包含训练集和验证集两个部分。每个样本都包含对应的标注文件，标注格式为YOLO格式的边界框坐标和类别标签。

数据集配置文件如下：

path: main/datasets

train: train/images
val: val/images

nc: 4
names: ['轴承', '封板端部', '三角撑板连接', '面外加劲板']

数据集的构建过程包括图像采集、数据清洗、标注和质量控制等环节，确保了数据的质量和多样性，为模型训练提供了可靠的数据基础。

本项目主要工作

本项目围绕基于YOLOv8的桥梁结构识别展开，主要工作内容包括以下几个方面：

1. 数据集构建与预处理

• 收集桥梁结构图像数据，涵盖不同光照条件、拍摄角度和背景环境
• 对原始图像进行质量筛选，剔除模糊、遮挡严重的样本
• 使用专业标注工具对图像进行精确标注，确保标注质量
• 实施数据增强策略，包括随机翻转、旋转、颜色变换等，提高模型泛化能力

2. 模型选择与优化

• 基于YOLOv8架构进行模型选择，根据实际需求确定合适的模型规模
• 针对桥梁结构识别的特点，对模型进行针对性优化
• 调整网络结构和超参数，平衡检测精度和推理速度
• 实现模型轻量化，便于在实际应用场景中部署

3. 训练策略设计

• 设计合理的训练策略，包括学习率调度、优化器选择等
• 采用迁移学习方法，利用预训练模型加速收敛
• 实施早停策略，防止过拟合
• 进行交叉验证，确保模型性能的稳定性

4. 性能评估与优化

• 建立完善的评估指标体系，包括精确率、召回率、mAP等
• 分析模型在不同类别上的表现，识别薄弱环节
• 针对性能瓶颈进行针对性优化
• 进行消融实验，验证各优化策略的有效性

5. 系统集成与部署

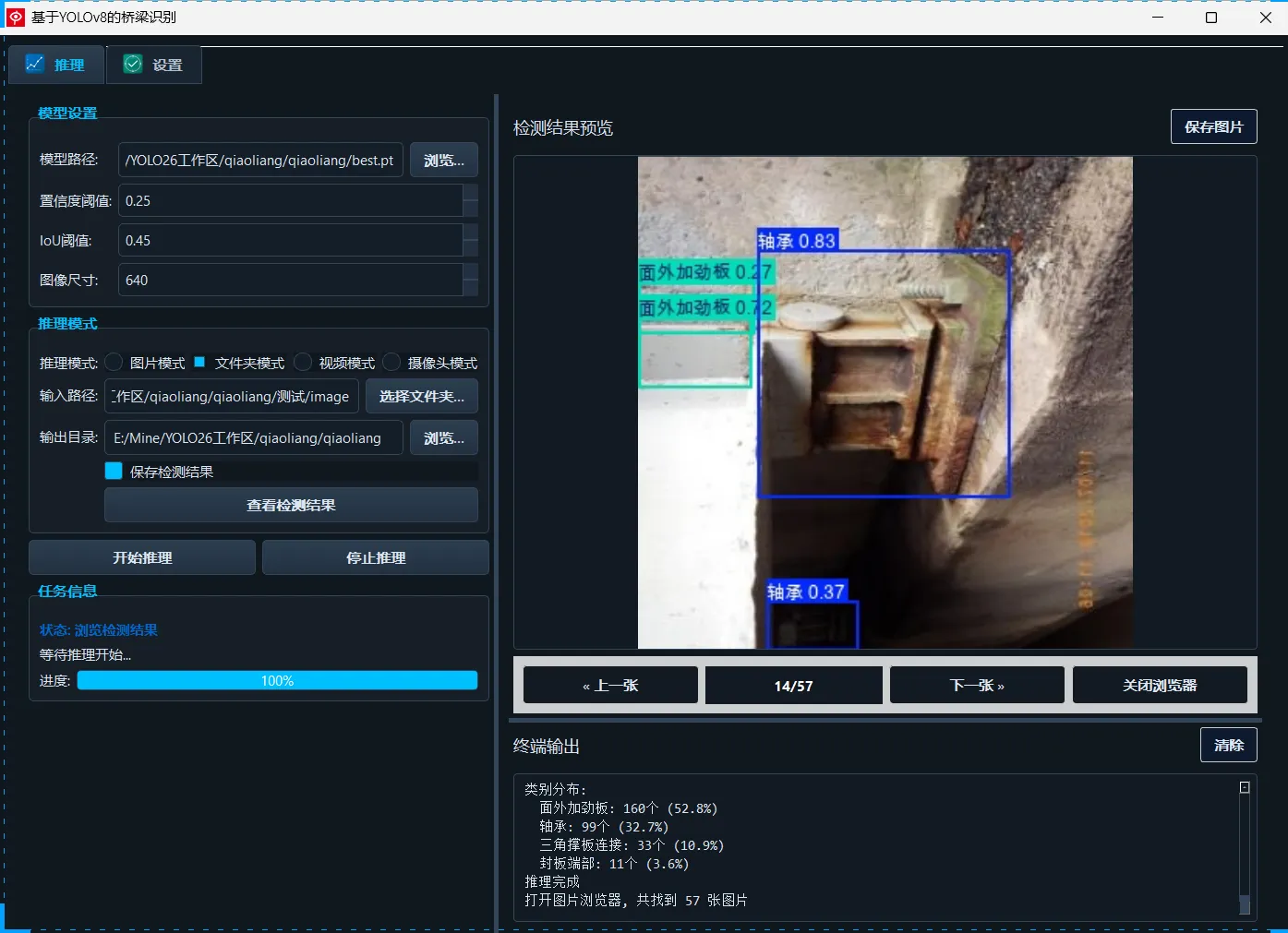

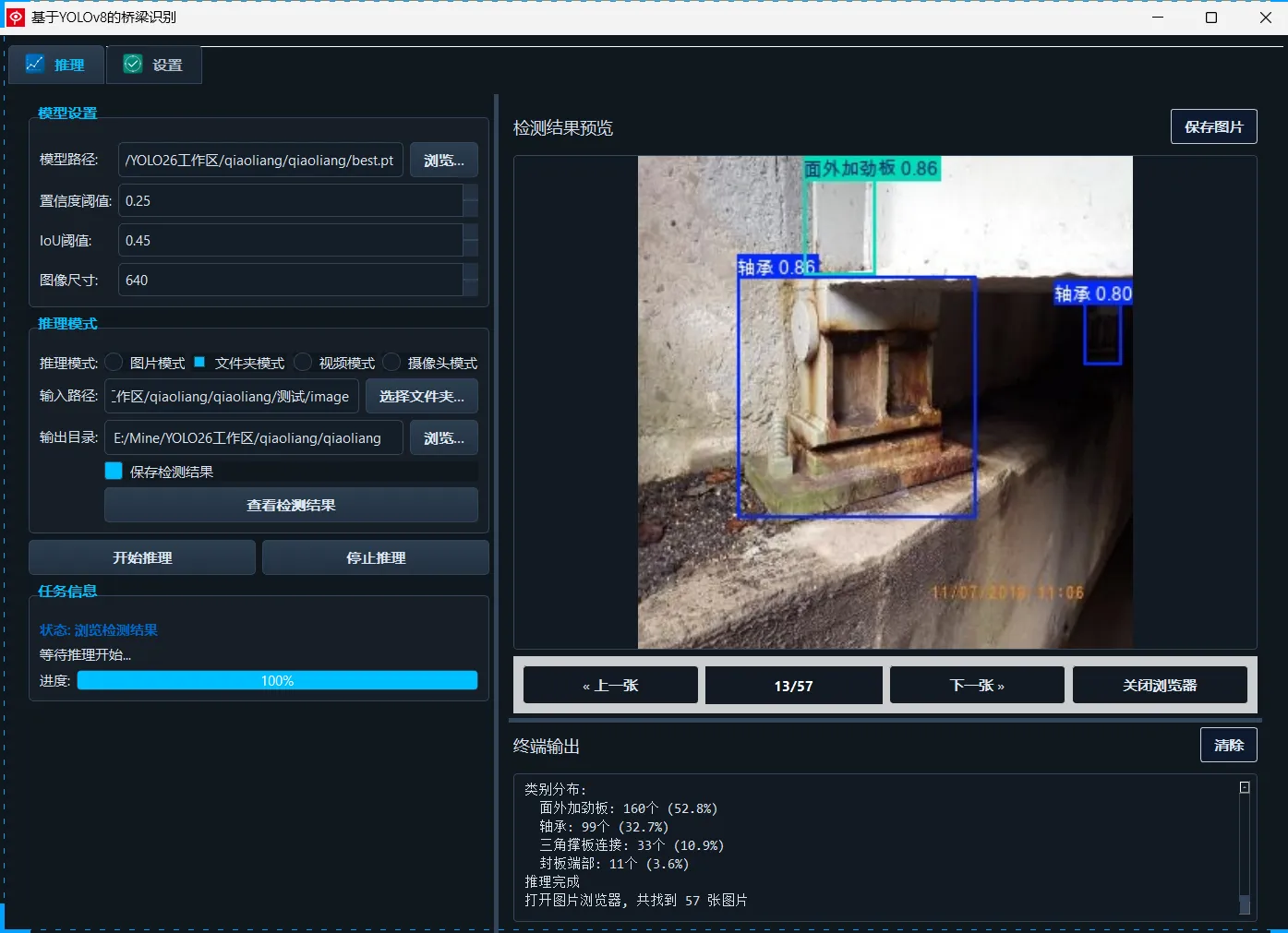

• 开发用户友好的检测界面
• 实现实时检测功能，支持视频流处理
• 优化推理速度，满足实际应用需求
• 提供模型导出和部署方案

国内外研究现状

国外研究现状

在桥梁结构检测领域，国外学者较早开展了基于计算机视觉的研究工作。早期的研究主要集中在传统的图像处理方法，如边缘检测、纹理分析等。随着深度学习技术的发展，越来越多的研究开始采用卷积神经网络进行桥梁缺陷检测。

在目标检测算法方面，从R-CNN系列到YOLO系列，检测算法的性能不断提升。YOLOv8作为最新的单阶段检测算法，在速度和精度方面都取得了显著进步，被广泛应用于各种实际场景。

国外的研究还注重多模态数据的融合，结合图像、激光雷达、红外等多种传感器数据，提高检测的准确性和可靠性。同时，无人机技术的应用也为桥梁检测提供了新的数据采集手段。

国内研究现状

国内在桥梁结构检测领域的研究起步较晚，但发展迅速。近年来，随着基础设施建设的快速发展，桥梁健康监测技术得到了广泛关注。

国内学者在基于深度学习的桥梁检测方面开展了大量研究工作，包括裂缝检测、锈蚀识别、结构变形监测等。在目标检测算法的应用方面，YOLO系列算法因其高效性而受到青睐。

国内的研究还注重实际工程应用，开发了多种桥梁检测系统和平台。这些系统集成了图像采集、数据处理、缺陷识别等功能，为桥梁维护提供了技术支持。

然而，目前的研究还存在一些不足，如数据集规模有限、模型泛化能力有待提高、实际应用场景复杂等问题。本项目的开展正是为了解决这些问题，推动桥梁结构检测技术的进一步发展。

快速开始-部署指南

环境要求

• Python 3.8+
• PyTorch 1.12+
• CUDA 11.3+ (GPU加速)
• 8GB+ RAM
• 10GB+ 磁盘空间

安装步骤

1. 创建虚拟环境

conda create -n bridge_detection python=3.9
conda activate bridge_detection

2. 安装依赖包

pip install torch torchvision torchaudio
pip install ultralytics
pip install opencv-python
pip install pillow
pip install matplotlib

3. 下载项目代码

将项目代码克隆到本地目录

4. 准备数据集

按照data.yaml中的配置，将数据集放置在指定目录下

5. 训练模型

yolo detect train data=main/datasets/data.yaml model=yolov8n.pt epochs=100 imgsz=640

6. 模型推理

yolo detect predict model=best.pt source=test_images

7. 模型导出

yolo export model=best.pt format=onnx

使用说明

训练阶段

1. 确保数据集路径正确
2. 根据硬件条件调整batch size
3. 监控训练过程，及时调整超参数
4. 保存最佳模型权重

推理阶段

1. 加载训练好的模型
2. 设置合适的置信度阈值
3. 处理输入图像或视频
4. 可视化检测结果

部署阶段

1. 根据应用场景选择合适的模型格式
2. 优化推理速度
3. 集成到现有系统
4. 进行性能测试

技术亮点

1. 高精度检测

本项目采用YOLOv8作为基础检测框架，通过针对性的优化，实现了对桥梁结构部件的高精度识别。在多种复杂场景下，模型都能保持稳定的检测性能，精确率和召回率均达到较高水平。

2. 实时处理能力

得益于YOLOv8的高效架构，本系统支持实时视频流处理。在普通GPU上，推理速度可达30FPS以上，能够满足实际应用场景的实时性要求。

3. 鲁棒性强

通过数据增强和模型优化，系统对光照变化、拍摄角度、背景干扰等因素具有较强的鲁棒性。在不同环境条件下，都能保持稳定的检测效果。

4. 易于部署

系统提供了完整的部署方案，支持多种模型格式导出，包括ONNX、TensorRT等，便于集成到不同的应用平台中。

5. 可扩展性好

系统架构设计灵活，可以方便地添加新的检测类别或调整检测参数，适应不同的应用需求。

6. 完整的工作流程

从数据采集、模型训练到实际部署，提供了完整的解决方案，降低了用户的使用门槛。

系统架构

graph TD
    A[图像采集] --> B[数据预处理]
    B --> C[特征提取]
    C --> D[目标检测]
    D --> E[结果后处理]
    E --> F[可视化输出]

    G[训练数据集] --> H[模型训练]
    H --> I[模型优化]
    I --> J[模型评估]
    J --> K[模型部署]

    K --> D

    L[数据增强] --> B
    M[超参数调优] --> H
    N[性能监控] --> J

    style A fill:#e1f5ff
    style F fill:#e1f5ff
    style K fill:#fff4e1
    style D fill:#ffe1e1

总结

本文介绍了一种基于YOLOv8的桥梁结构识别系统，该系统能够自动识别桥梁中的关键结构部件，包括轴承、封板端部、三角撑板连接和面外加劲板等。通过深度学习技术，实现了对桥梁结构的快速、准确检测。

项目的主要贡献包括：

1. 构建了专门的桥梁结构数据集，为模型训练提供了数据基础
2. 基于YOLOv8实现了高精度的桥梁结构检测
3. 优化了模型性能，在保证精度的同时提高了推理速度
4. 提供了完整的部署方案，便于实际应用

该系统具有检测精度高、处理速度快、鲁棒性强等特点，能够有效支持桥梁健康监测和维护工作，为桥梁安全管理提供了有力的技术手段。

未来工作可以从以下几个方面展开：

1. 扩充数据集规模，增加更多类型的桥梁结构部件
2. 探索多模态数据融合，提高检测的准确性和可靠性
3. 优化模型轻量化方案，适应边缘设备部署需求
4. 开发更完善的用户界面，提升用户体验
5. 结合其他技术，如数字孪生、物联网等，构建更全面的桥梁监测系统

通过持续的技术创新和优化，基于深度学习的桥梁检测技术将在桥梁健康监测领域发挥越来越重要的作用，为保障桥梁安全运行提供更加可靠的技术支撑。
