💥1 概述
参考文献：
编辑
虚拟同步发电机（VSG）惯量阻尼自适应控制仿真模型研究
随着电力系统的发展，虚拟同步发电机（VSG）技术越来越受到关注。VSG是一种新型的可再生能源发电技术，可以有效地提高电力系统的稳定性和可靠性。然而，由于VSG具有较小的惯量和阻尼特性，其控制方法相对复杂。
为了克服VSG的惯量和阻尼特性不足的问题，研究人员提出了一种自适应控制策略。该策略可以根据VSG当前的工作状态和系统需求，动态调整控制参数，以实现更好的性能。
为了验证自适应控制策略的有效性，研究人员建立了一个VSG惯量阻尼自适应控制的仿真模型。该模型考虑了VSG的动态行为、系统扰动和外部负荷变化等因素，并进行了详细的仿真实验。
通过仿真实验，研究人员发现自适应控制策略可以显著改善VSG的稳定性和可靠性。此外，该策略还可以减少VSG的能耗和损耗，提高系统的经济性和环保性。
总的来说，虚拟同步发电机（VSG）惯量阻尼自适应控制仿真模型的研究为VSG技术的进一步应用和推广提供了重要的理论基础和技术支持。希望这一研究成果能够为电力系统的可持续发展做出贡献。
随着新能源发电技术的不断推广和应用，像风力发电和光伏发电这样的新能源逐渐取代传统能源，电力系统的稳定性面临前所未有的挑战。由于风力发电和光伏发电等新能源的渗透率增加，电力系统的等效惯量和等效阻尼逐渐减小，导致系统稳定性问题日益严峻。为了解决这一问题，虚拟同步发电机（VSG）技术应运而生。然而，传统的VSG并网逆变器采用恒定的惯量和阻尼控制，使得系统在受到扰动时鲁棒性不足。为了增强系统的鲁棒性，优化其频率响应曲线，我们提出了一种全新的并网VSG惯量阻尼自适应控制仿真模型。通过分析不同旋转惯量和阻尼系数对系统输出特性的影响，我们建立了VSG数学模型，并结合同步发电机（SG）功角特性曲线和频率振荡曲线，设计出了旋转惯量和阻尼系数的自适应控制策略。该模型采用simulink进行实现，建议在matlab2018b及以上版本中运行。
一、VSG基本原理与结构

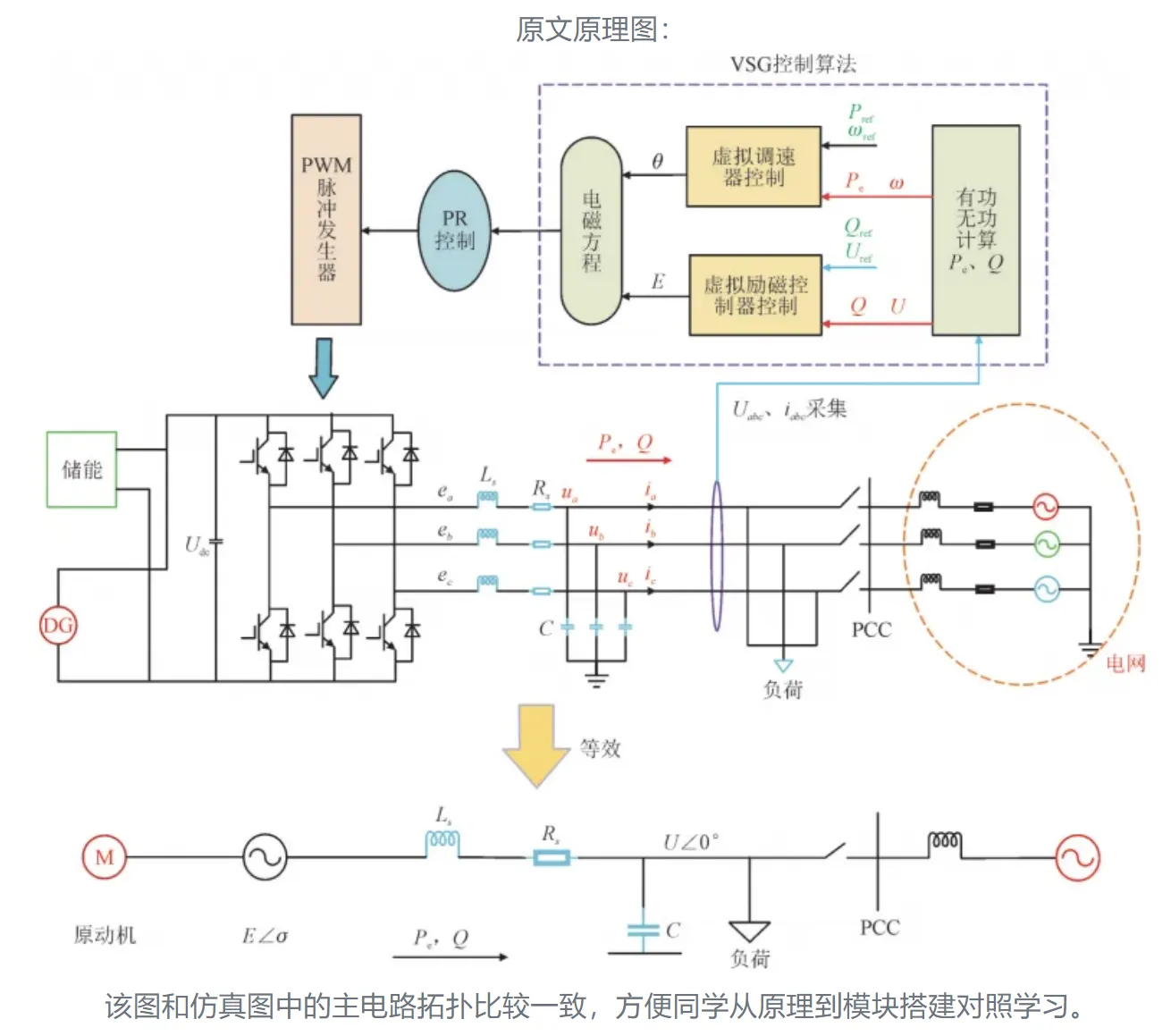

虚拟同步发电机（VSG）是一种通过电力电子装置模拟同步发电机机电特性的控制技术，其核心在于通过数学建模和算法嵌入，使逆变器具备惯量、阻尼、调频调压等动态特性。其典型拓扑结构包括直流电源（如储能单元）、逆变器、LC滤波器及控制系统模块（图1）。其中：
- 有功-频率控制：模拟同步发电机转子运动方程（式1），通过虚拟惯量 JJ 和阻尼系数 DD 调节功率-频率响应：
编辑
式中，Pm 为机械功率参考值，Pe 为电磁功率，ω 为角速度。 - 无功-电压控制：基于励磁调节器原理，通过无功下垂特性调节电压幅值，维持电网电压稳定性。
- 电压电流双闭环：实现三相交流电的解耦控制，确保动态响应速度和稳态精度。
二、惯量阻尼的作用机制与矛盾

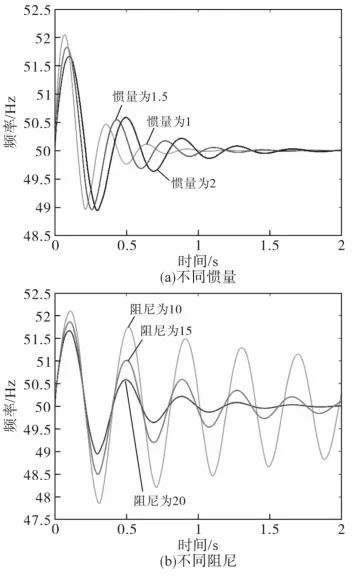

- 虚拟惯量（$ J \） ：增强系统惯性支撑能力，延缓频率变化速率，但过大的 $ J $ 会导致有功功率超调量增加、调节时间延长，并降低系统阻尼，易引发功率振荡。
- 阻尼系数（$ D \） ：抑制功率振荡，缩短调节时间，但过高的 $ D $ 会引入稳态有功功率误差。
编辑 - 矛盾与权衡：惯量阻尼的设定需在动态响应速度、超调抑制和稳态误差之间取得平衡，传统固定参数难以适应多工况需求，故需引入自适应控制。
三、自适应控制策略设计
- 核心目标：根据系统实时状态（如频率偏差 ΔfΔf、频率变化率 dΔf/dtdΔf/dt、储能荷电状态（SOC）等），动态调整 JJ 和 DD，优化动态性能并满足运行约束。
- 典型方法：
- RBF神经网络：以 Δf 和 dΔf/dt 为输入，通过非线性映射输出 J，并结合二阶系统最优阻尼比确定 DD（图2）。
- 深度强化学习（DDPG） ：通过奖励函数优化策略网络，实现惯量阻尼和虚拟阻抗的协同自适应调节，适用于复杂非线性系统。
- 模糊自适应控制：基于功角特性设计模糊规则，动态调节 J 和 D，结合变论域技术提升控制精度。
- 储能约束模型：考虑储能SOC限制，建立小信号模型计算 J 和 D 的安全范围，避免过充/过放。
四、仿真模型构建与验证
- 工具选择：
- MATLAB/Simulink：优势在于模块化建模、灵活支持自定义算法（如神经网络、模糊逻辑）和实时仿真验证。例如，文献[27]搭建了包含3台VSG的孤岛模式仿真模型，验证负荷突变下的动态响应。
- PSASP：适用于大规模电网稳态分析，但自定义复杂算法（如自适应控制）时灵活性不足。
- 关键指标验证：
- 动态响应：对比功率超调量、调节时间和频率恢复速度。例如，优化后VSG控制可使有功超调量降低30%以上，调节时间缩短至0.5秒内。
- 稳定性分析：通过根轨迹法评估系统阻尼比和相位裕度，确保参数自适应过程中极点位于左半平面。
- 储能约束适应性：验证SOC越限时 J 和 D 的平滑切换能力，避免因储能容量不足引发二次失稳。
- 典型案例：
- 案例1（DDPG算法） ：在并联VSG中，传统虚拟阻抗导致功率分配误差达6%，而DDPG自适应策略可将误差降至1%以下。
- 案例2（模糊自适应） ：在微网频率波动抑制中，变论域模糊控制较传统方法减少频率超调量40%，调节时间缩短25%。
五、研究挑战与展望
- 挑战：
- 模型-数据融合：高比例新能源接入下，系统非线性增强，需结合物理模型与数据驱动方法提升自适应精度。
- 多时间尺度协调：惯量阻尼自适应需与一次/二次调频、虚拟阻抗控制协同，避免控制环路冲突。
- 硬件实现复杂度：智能算法（如深度学习）的实时计算需求对嵌入式平台提出挑战。
- 未来方向：
- 数字孪生技术：构建高保真VSG数字模型，支持控制策略的预验证与参数优化。
- 边缘计算应用：利用边缘设备实现分布式自适应控制，降低通信延迟。
- 多能源协同：探索VSG与氢储能、压缩空气储能的联合控制，扩展自适应策略的应用场景。
📚2 运行结果
2.1 模型搭建
该模型和原文模型很像，包括较多子模块，有功频率环、电压电流双闭环及调制模块、无功电压环、自适应控制模块、PWM模块等。
编辑
编辑
2.2 电压电流双闭环模块
编辑
2.3 SVPWM调制策略

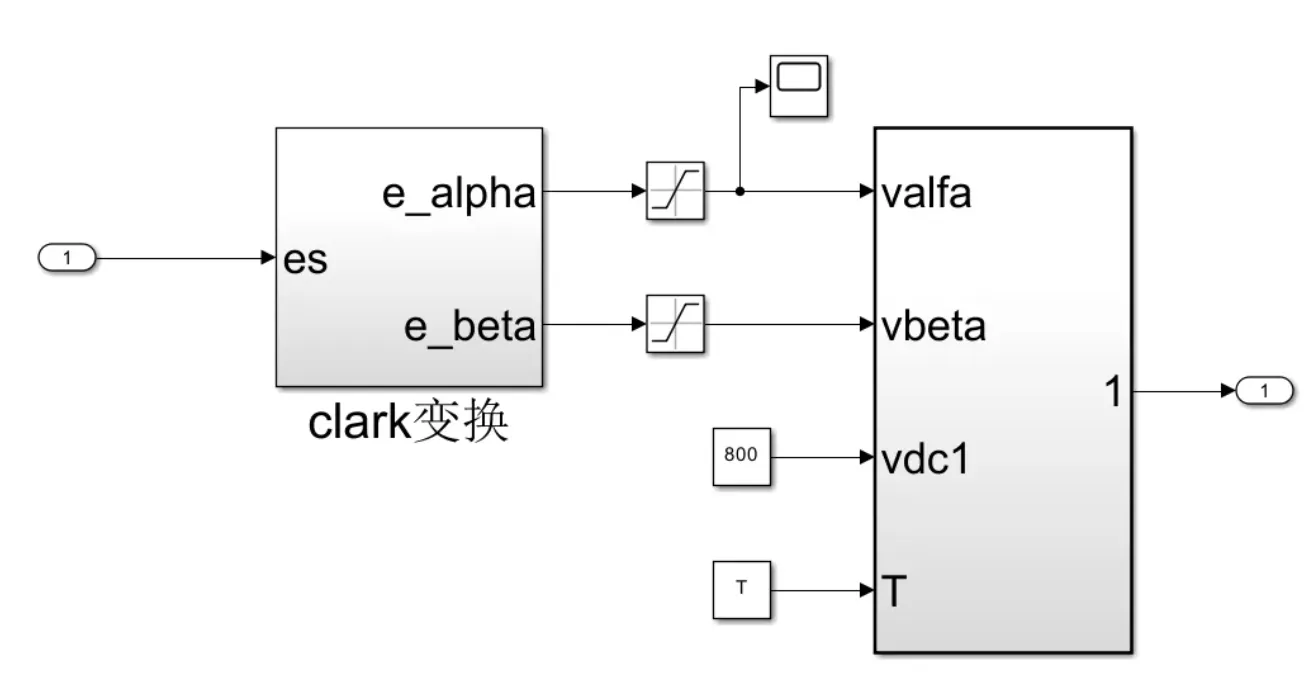

编辑

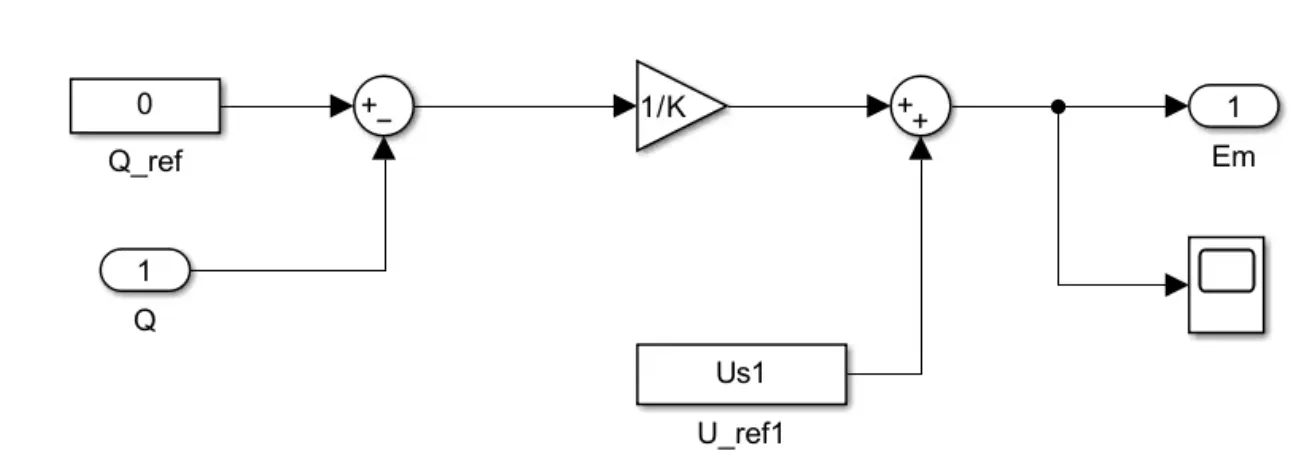

2.4 无功电压模块
编辑
2.5 自适应控制策略及算法
编辑

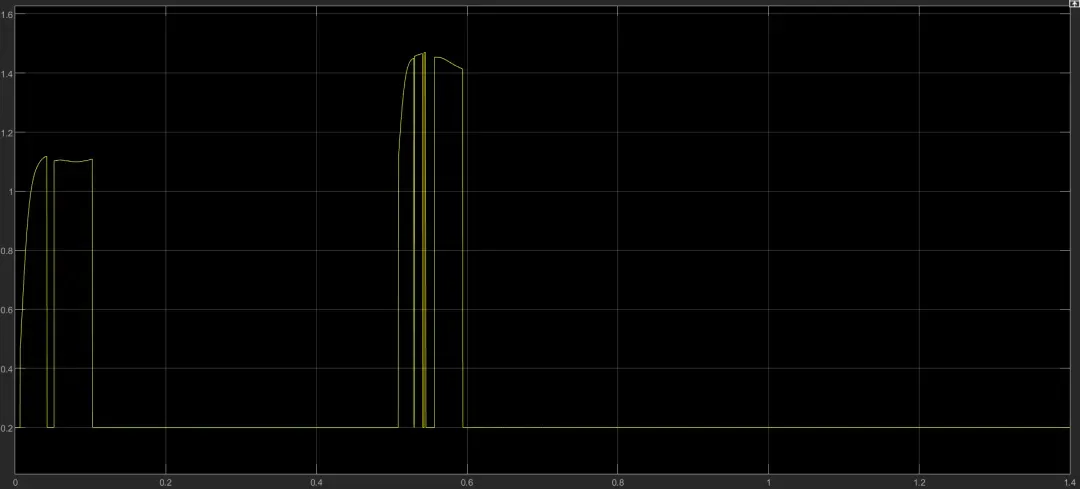

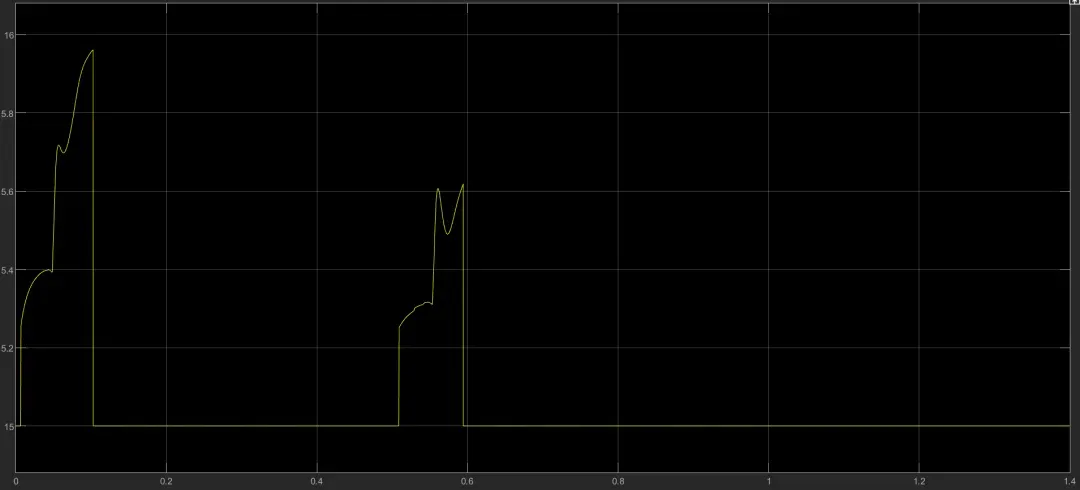

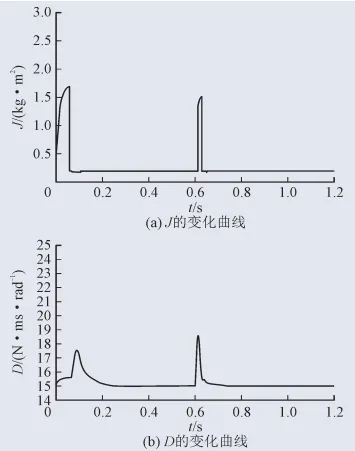

2.6 D和J的变化
编辑
编辑
以下为原文结果：
编辑

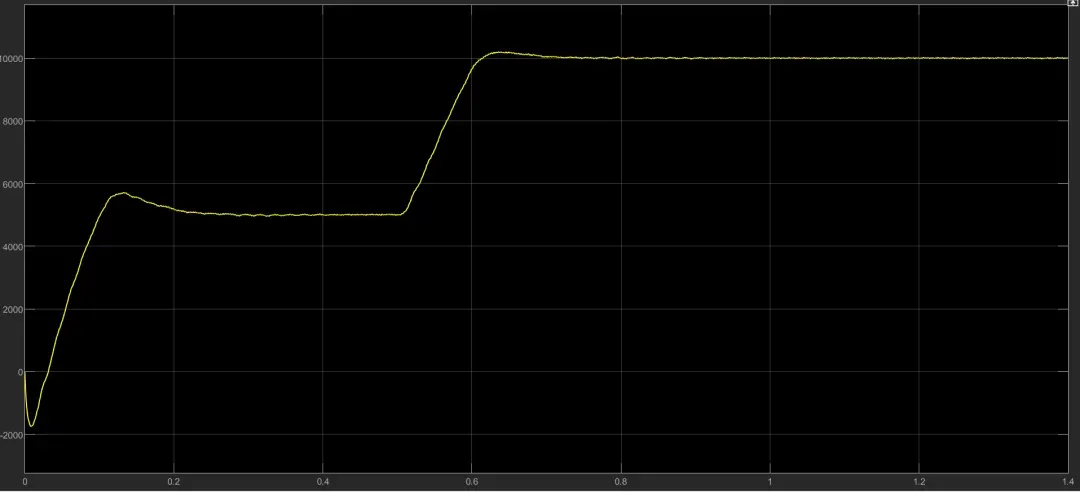

2.7 有功功率
编辑

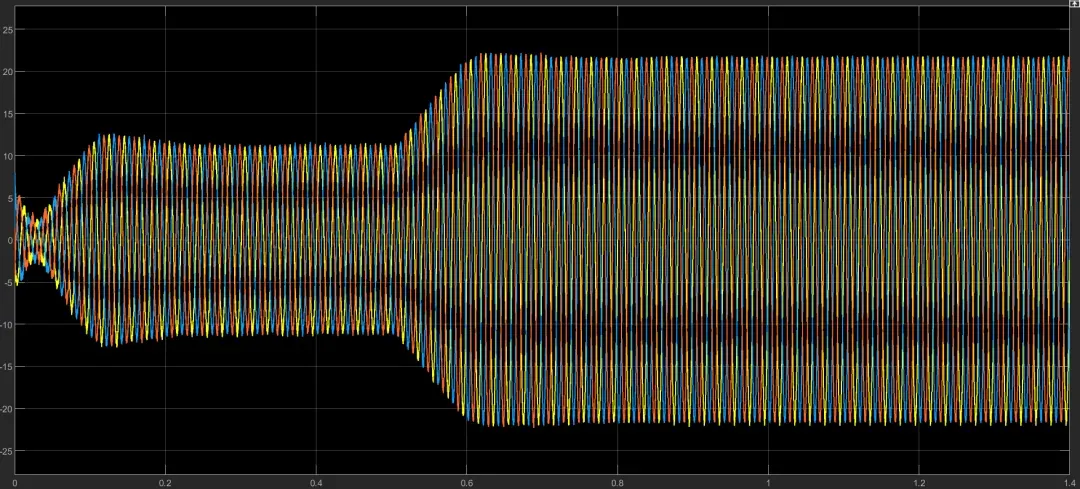

2.8 三相电流
编辑

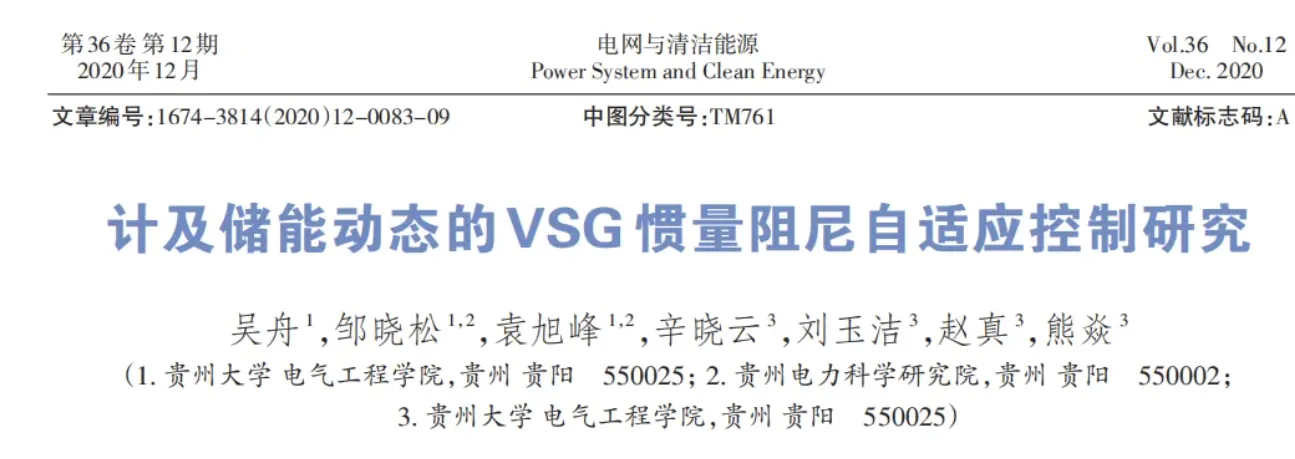

🎉3 参考文献
