永磁风机发电机+光伏阵列+储能系统的风光储并网协同运行Simulink模型研究
摘要：本文聚焦于风光储并网协同运行系统，构建了包含永磁直驱风机发电机、光伏阵列、储能系统及其控制系统的Simulink模型。详细阐述了各子系统的建模过程、控制策略设计，并通过仿真验证了系统在不同工况下的性能。结果表明，所设计的系统能够实现稳定运行，满足并网要求，为风光储并网系统的实际应用提供了理论支持和技术参考。
关键词：风光储并网；永磁直驱风机；光伏阵列；储能系统；Simulink建模
一、引言
随着全球能源需求的持续增长和传统化石能源的日益枯竭，可再生能源的开发与利用成为解决能源问题的关键。风能和太阳能作为两种重要的可再生能源，具有清洁、无污染、分布广泛等优点。然而，风能和太阳能具有间歇性和不确定性，直接并网会对电网的稳定性和可靠性造成影响。储能系统能够有效地解决这一问题，通过存储多余的电能，在能源短缺时释放，实现能源的平滑输出，提高风光储并网系统的稳定性和可靠性。
风光储并网协同运行系统是一个复杂的系统工程，涉及到多个子系统的协调控制。Simulink作为一种强大的仿真工具，能够方便地对系统进行建模和仿真分析，为系统的设计和优化提供重要的参考。本文基于Simulink平台，构建了包含永磁直驱风机发电机、光伏阵列、储能系统及其控制系统的风光储并网协同运行模型，并对其性能进行了仿真研究。
二、系统结构与工作原理
2.1 系统结构
风光储并网协同运行系统主要由永磁直驱风机发电机、光伏阵列、储能系统、直流母线、逆变并网装置以及电网等部分组成。永磁直驱风机发电机将风能转化为电能，通过机侧变流器实现最大功率点跟踪（MPPT）控制，并将电能输送到直流母线；光伏阵列将太阳能转化为电能，经过Boost升压电路升压至直流母线电压，同样采用扰动观察法实现MPPT功能；储能系统采用buck - boost双向DCDC变换器，通过电压外环电流内环双闭环控制策略，稳定直流母线电压在400V恒定，并在需要时进行充放电操作；逆变并网装置将直流母线上的电能转换为交流电能，通过单极调制降低开关损耗，并采用电网电压前馈、电流环、锁相环控制，提高系统的抗干扰能力，使并网电流的总谐波失真（THD）低至1.36%，满足并网要求。
2.2 工作原理
在正常运行时，永磁直驱风机发电机和光伏阵列根据自身的特性输出电能。当风光发电功率大于负载需求时，多余的电能通过储能系统存储起来；当风光发电功率小于负载需求时，储能系统释放存储的电能，以补充不足的功率。逆变并网装置将直流母线上的电能转换为交流电能，并输送到电网，实现能源的共享和优化配置。
三、各子系统建模与控制策略设计
3.1 永磁直驱风机发电机系统
3.1.1 建模

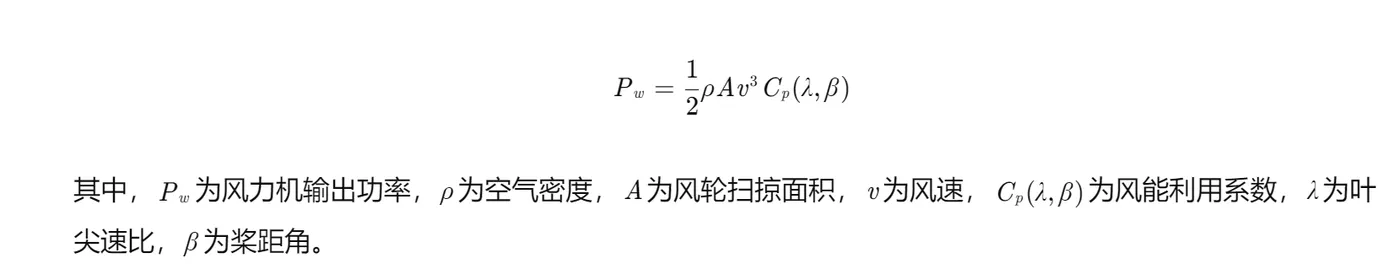

永磁直驱风机发电机系统主要由风力机、永磁同步发电机和机侧变流器组成。风力机的输出功率与风速、风轮半径、空气密度等因素有关，其数学模型可以表示为：
编辑

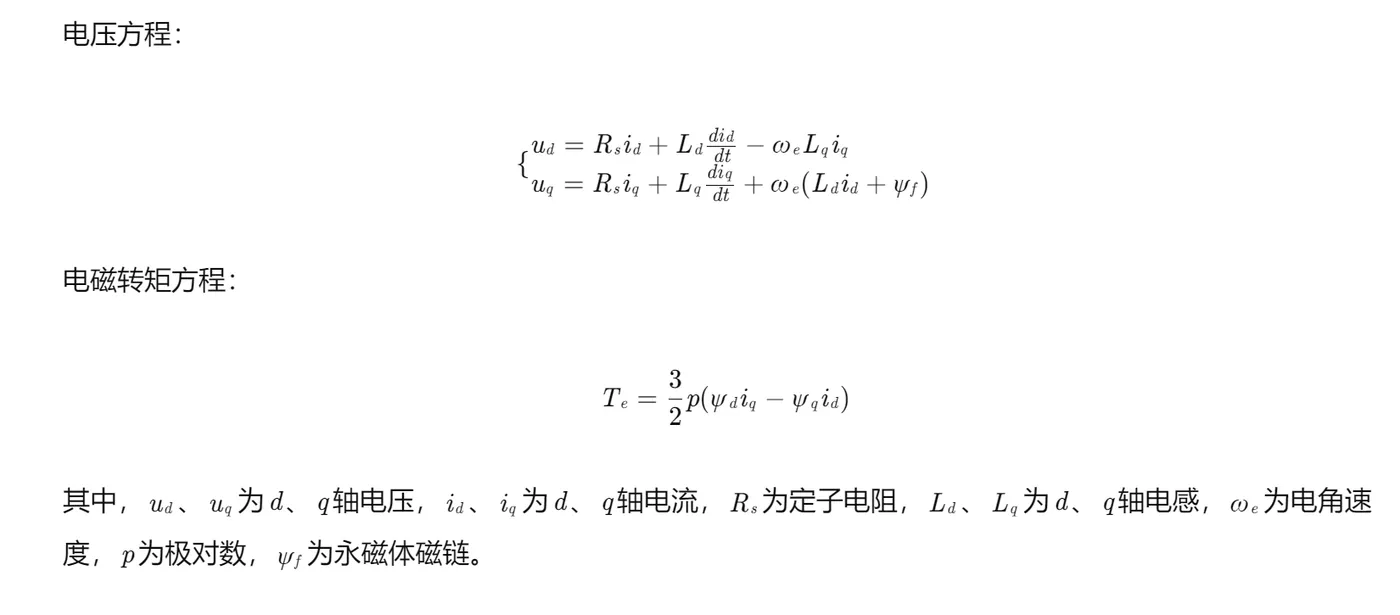

永磁同步发电机的数学模型在d−q坐标系下可以表示为：
编辑
机侧变流器采用三相全桥拓扑结构，通过控制开关管的通断，实现直流母线电压的稳定和最大功率点跟踪控制。
3.1.2 控制策略
机侧变流器采用转速外环电流内环的双闭环控制策略。转速外环根据风力机的最佳叶尖速比计算出参考转速，与实际转速进行比较，经过PI调节器得到q轴电流参考值；电流内环将d、q轴电流参考值与实际电流进行比较，经过PI调节器得到d、q轴电压参考值，通过空间矢量脉宽调制（SVPWM）技术控制开关管的通断，实现最大功率点跟踪控制。同时，采用爬山搜索法对最大功率点进行实时跟踪，提高风能的利用效率。
3.2 光伏阵列系统
3.2.1 建模

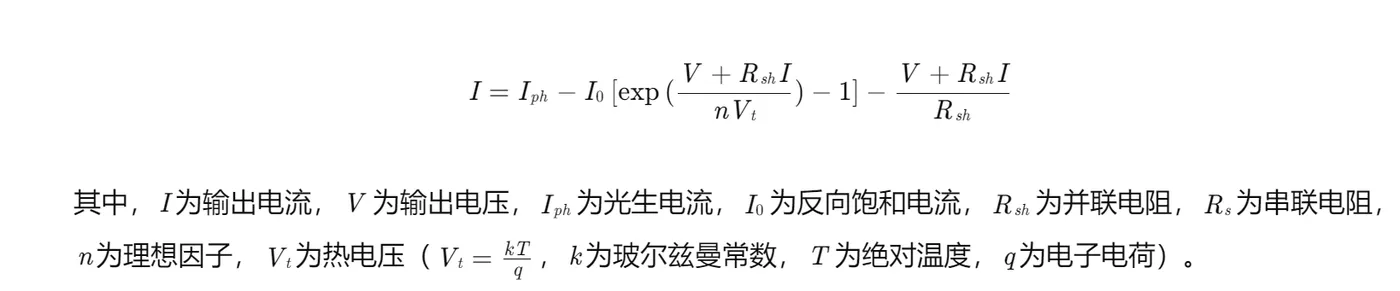

光伏阵列由多个太阳能电池单元串联和并联连接而成。单个太阳能电池的输出特性可以用其等效电路模型来描述，该模型通常包括一个电流源、一个串联电阻和一个并联电阻。其I−V特性曲线可以用以下方程描述：
编辑
在Simulink中，可以利用MATLAB提供的模块来构建太阳能电池的等效电路模型。通过将多个太阳能电池单元按照实际光伏阵列的串并联方式连接，即可构建完整的阵列模型。
3.2.2 控制策略
光伏阵列后接Boost升压电路，将输出电压升压至直流母线400V。采用扰动观察法实现MPPT功能，其基本思想是通过不断地扰动光伏阵列的工作电压，并观察输出功率的变化，来判断当前工作点是否位于最大功率点。如果输出功率增加，则继续沿相同方向扰动；如果输出功率减小，则改变扰动方向。通过合理选择扰动步长和采样时间，提高算法的效率和稳定性。
3.3 储能系统
3.3.1 建模
储能系统采用buck - boost双向DCDC变换器，其拓扑结构由两个开关管、两个二极管、一个电感和一个电容组成。通过控制开关管的通断，实现电能的双向流动，即充电和放电操作。
3.3.2 控制策略
储能系统的控制策略采用电压外环电流内环双闭环控制。电压外环将直流母线电压参考值与实际电压进行比较，经过PI调节器得到电流参考值；电流内环将电流参考值与实际电流进行比较，经过PI调节器得到开关管的占空比，实现直流母线电压的稳定控制，电压纹波小于1%。
3.4 逆变并网系统
3.4.1 建模
逆变并网装置采用三相全桥拓扑结构，将直流母线上的电能转换为交流电能。通过单极调制技术降低开关损耗，提高系统的效率。
3.4.2 控制策略
逆变器采用电网电压前馈、电流环、锁相环控制。电网电压前馈环节将电网电压信号引入控制系统中，提高系统对电网电压波动的抗干扰能力；电流环采用比例积分（PI）调节器，实现对并网电流的精确控制；锁相环用于实时跟踪电网电压的相位和频率，确保并网电流与电网电压同相位，提高功率因数。通过这种控制策略，使并网电流的THD低至1.36%，满足并网要求。
四、Simulink建模过程与参数计算
4.1 建模过程
在Simulink中，分别构建永磁直驱风机发电机、光伏阵列、储能系统和逆变并网系统的子模型，并通过信号线将各个子模型连接起来，形成完整的风光储并网协同运行系统模型。在建模过程中，需要根据系统的实际参数设置各个模块的参数，如风力机的参数、光伏阵列的参数、储能电池的参数等。
4.2 参数计算
4.2.1 永磁直驱风机发电机参数计算
根据风力机的额定功率、额定风速等参数，计算出风力机的风轮半径、最佳叶尖速比等参数。根据永磁同步发电机的额定功率、额定电压、额定电流等参数，计算出定子电阻、电感、永磁体磁链等参数。
4.2.2 光伏阵列参数计算
根据光伏阵列的额定功率、开路电压、短路电流等参数，计算出单个太阳能电池的串联电阻、并联电阻、理想因子等参数。
4.2.3 储能系统参数计算
根据储能电池的额定电压、额定容量等参数，计算出buck - boost双向DCDC变换器的电感、电容等参数。
4.2.4 逆变并网系统参数计算
根据逆变并网装置的额定功率、额定电压、额定频率等参数，计算出三相全桥拓扑结构中开关管的参数、滤波电感和电容的参数等。
五、仿真结果与分析
5.1 不同风速下的仿真结果
在不同风速条件下，对风光储并网协同运行系统进行仿真。仿真结果表明，永磁直驱风机发电机能够根据风速的变化自动调整输出功率，并通过机侧变流器的控制实现最大功率点跟踪。同时，储能系统能够根据风光发电功率和负载需求的变化进行充放电操作，稳定直流母线电压。逆变并网装置能够将直流电能转换为交流电能，并满足并网要求。
5.2 不同光照强度下的仿真结果
在不同光照强度条件下，对系统进行仿真。仿真结果显示，光伏阵列能够根据光照强度的变化调整输出功率，并通过Boost升压电路和扰动观察法实现最大功率点跟踪。储能系统和逆变并网装置同样能够正常工作，保证系统的稳定运行。
5.3 负载突变下的仿真结果
模拟负载突变的工况，对系统进行仿真。当负载突然增加时，储能系统迅速释放存储的电能，补充不足的功率，保证直流母线电压的稳定；当负载突然减少时，储能系统吸收多余的电能，避免直流母线电压过高。逆变并网装置能够及时调整输出功率，满足并网要求。
六、结论
本文基于Simulink平台，构建了包含永磁直驱风机发电机、光伏阵列、储能系统及其控制系统的风光储并网协同运行模型。详细阐述了各子系统的建模过程和控制策略设计，并通过仿真验证了系统在不同工况下的性能。仿真结果表明，所设计的系统能够实现稳定运行，满足并网要求，具有较高的实用价值。未来的研究可以进一步优化控制策略，提高系统的效率和可靠性，为风光储并网系统的实际应用提供更完善的技术支持。
📚第二部分——运行结果

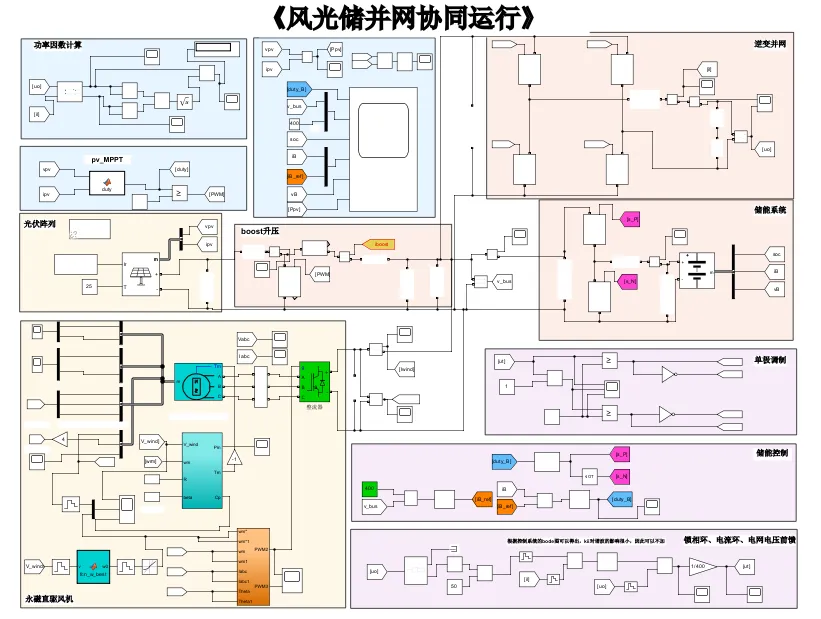

全网最全---永磁风机发电机+光伏阵列+储能系统的风光储并网协同运行simulink模型
编辑
编辑
编辑
