💥第一部分——内容介绍

光伏发电+Boost+储能+双向DCDC+并网逆变器系统研究

摘要：本文聚焦于光伏发电与储能结合的系统，深入剖析了由光伏发电、Boost电路、储能系统、双向DCDC变换器以及并网逆变器构成的整体系统。阐述了储能系统在稳定直流母线电压、平衡系统功率方面的关键作用，详细介绍了采用电压外环、电流内环双闭环控制策略实现蓄电池稳压稳流均衡的原理与过程，为该系统的优化设计与实际应用提供了理论依据。

关键词：光伏发电；储能系统；双向DCDC变换器；并网逆变器；双闭环控制

一、引言

随着全球能源需求的持续增长以及传统化石能源的日益枯竭，开发利用清洁、可再生的新能源成为解决能源问题的关键。太阳能作为一种取之不尽、用之不竭的清洁能源，具有巨大的开发潜力。光伏发电技术作为太阳能利用的主要方式之一，近年来得到了快速发展。然而，光伏发电具有间歇性和波动性的特点，其输出功率受光照强度、温度等环境因素影响较大，这给电网的稳定运行带来了挑战。储能系统的引入可以有效解决这一问题，它能够在光伏发电功率过剩时储存电能，在功率不足时释放电能，从而提高光伏发电的稳定性和可靠性。同时，Boost电路、双向DCDC变换器和并网逆变器等关键部件在系统中起着重要作用，它们协同工作，实现光伏发电的高效转换和并网。因此，对光伏发电+Boost+储能+双向DCDC+并网逆变器系统进行深入研究具有重要的现实意义。

二、系统组成及工作原理

2.1 系统组成

光伏发电+Boost+储能+双向DCDC+并网逆变器系统主要由光伏电池阵列、Boost电路、储能系统（包括蓄电池和充放电控制器）、双向DCDC变换器、并网逆变器以及电网等部分组成。

2.2 工作原理

光伏电池阵列将太阳能转换为直流电能，其输出电压和功率受光照强度和温度等因素影响。Boost电路作为最大功率点跟踪（MPPT）电路，通过调整占空比，使光伏电池阵列工作在最大功率点，从而提高光伏发电效率。储能系统用于存储多余的电能，当光伏发电功率大于负载需求时，Boost电路输出的电能一部分供给负载，另一部分通过充放电控制器给蓄电池充电；当光伏发电功率小于负载需求时，蓄电池通过充放电控制器和双向DCDC变换器向负载供电。双向DCDC变换器实现直流母线电压的双向调节，保证直流母线电压的稳定。并网逆变器将直流电能转换为与电网电压同频、同相的交流电能，实现光伏发电的并网运行。

三、储能系统的作用

3.1 稳定直流母线电压

在光伏发电系统中，由于光伏电池的输出功率受环境因素影响而波动，这会导致直流母线电压不稳定。储能系统的引入可以有效解决这一问题。当光伏发电功率增加，直流母线电压升高时，储能系统通过充电吸收多余的电能，使直流母线电压保持在稳定范围内；当光伏发电功率减小，直流母线电压降低时，储能系统通过放电释放电能，补充直流母线电压的不足。例如，在一些实际的光伏发电系统中，通过合理配置储能系统的容量和控制策略，能够将直流母线电压的波动控制在很小的范围内，确保系统的稳定运行。

3.2 平衡系统功率

光伏发电系统在不同时间段内的发电功率和负载需求往往不匹配。在白天光照充足时，光伏发电功率可能大于负载需求，此时储能系统将多余的电能存储起来；而在夜晚或光照不足时，光伏发电功率小于负载需求，储能系统则将存储的电能释放出来，满足负载的需求。通过储能系统的充放电调节，实现了系统功率的平衡，提高了能源的利用效率。例如，在工商业光伏储能系统中，利用储能系统进行峰谷套利，在电价低谷时充电，在电价高峰时放电，降低了企业的用电成本。

四、双闭环控制策略

4.1 控制策略概述

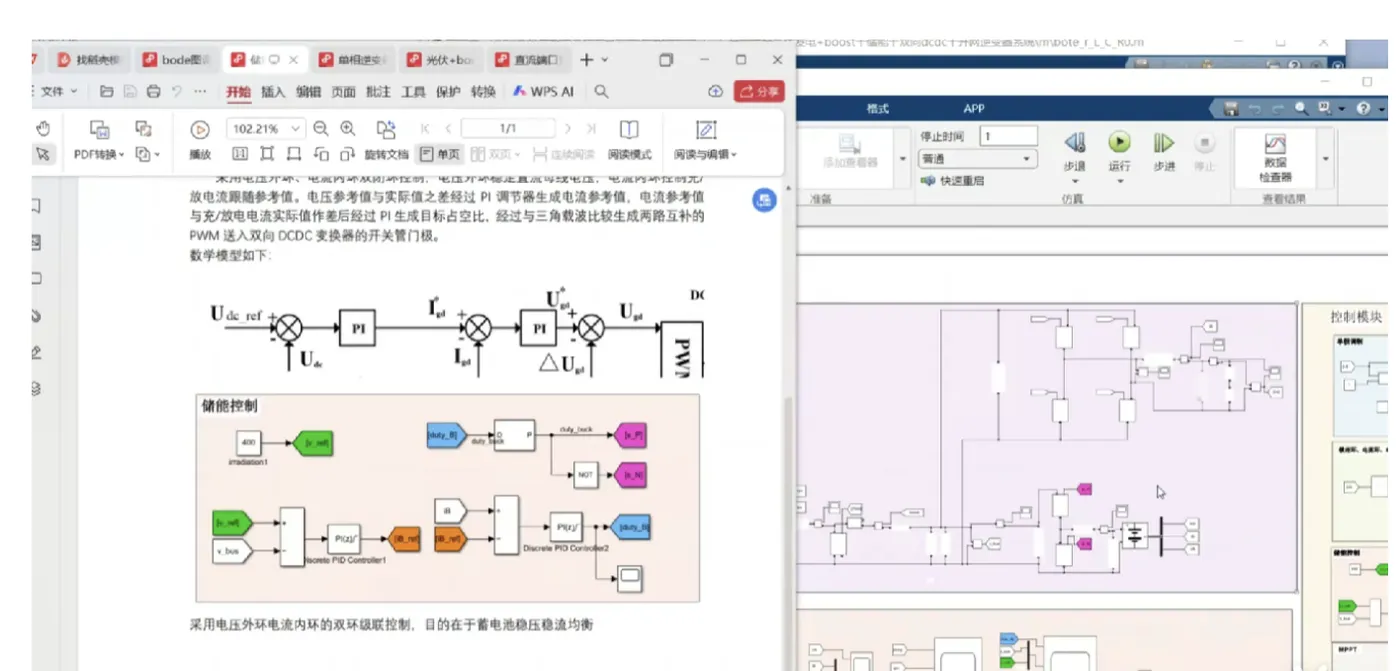

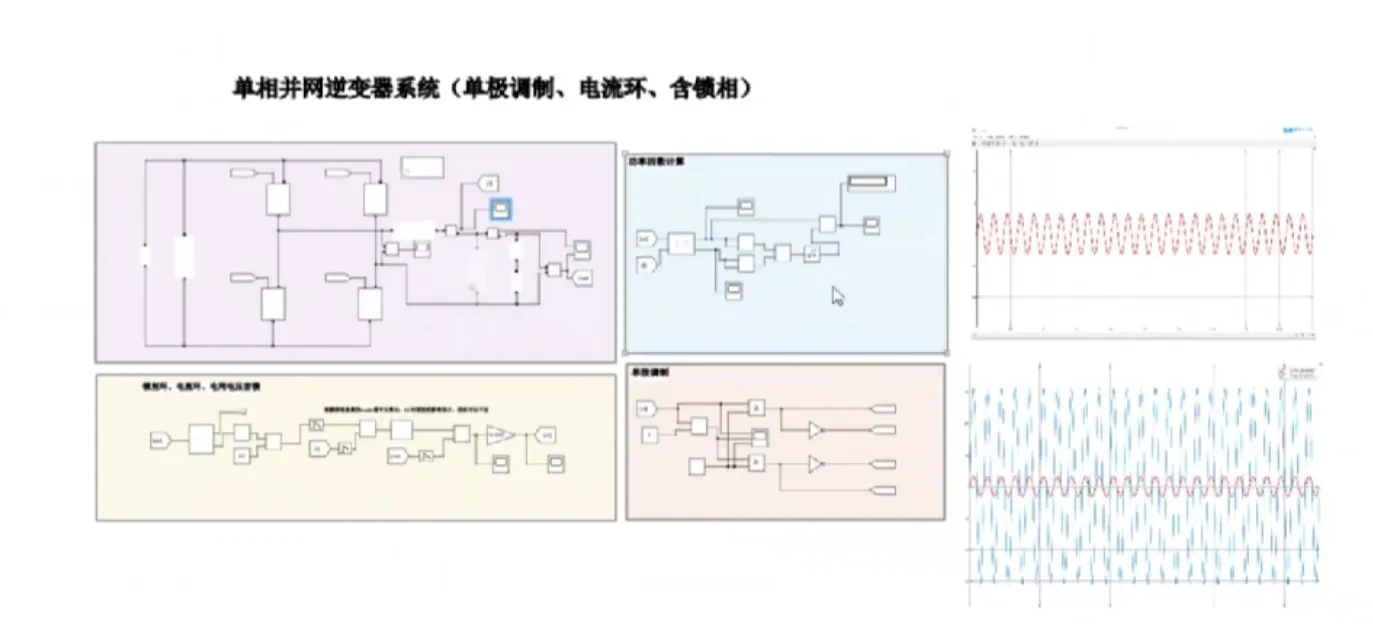

为了实现蓄电池的稳压稳流均衡，系统采用电压外环、电流内环的双闭环级联控制策略。电压外环的作用是稳定直流母线电压，电流内环的作用是控制充/放电流跟随参考值。这种双闭环控制策略能够提高系统的动态响应速度和稳定性，确保储能系统在不同工况下都能可靠运行。

4.2 电压外环控制

电压外环以直流母线电压作为反馈信号，将其与设定的电压参考值进行比较，得到电压误差信号。该误差信号经过PI调节器处理后，生成电流参考值。PI调节器能够根据电压误差的大小和变化率，自动调整输出电流参考值，使直流母线电压尽快恢复到设定值。例如，当直流母线电压升高时，电压误差为正，PI调节器输出减小，从而使电流参考值减小，储能系统充电电流减小，直流母线电压上升的趋势得到抑制；反之，当直流母线电压降低时，电压误差为负，PI调节器输出增大，电流参考值增大，储能系统放电电流增大，直流母线电压下降的趋势得到缓解。

4.3 电流内环控制

电流内环以充/放电电流作为反馈信号，将其与电压外环生成的电流参考值进行比较，得到电流误差信号。该误差信号经过PI调节器处理后，生成目标占空比。目标占空比与三角载波进行比较，生成两路互补的PWM信号，送入双向DCDC变换器的开关管门极，控制开关管的导通和关断，从而实现充/放电流的精确控制。例如，当充/放电电流大于电流参考值时，电流误差为正，PI调节器输出减小，目标占空比减小，开关管的导通时间缩短，充/放电电流减小；反之，当充/放电电流小于电流参考值时，电流误差为负，PI调节器输出增大，目标占空比增大，开关管的导通时间延长，充/放电电流增大。

五、系统性能分析

5.1 动态响应性能

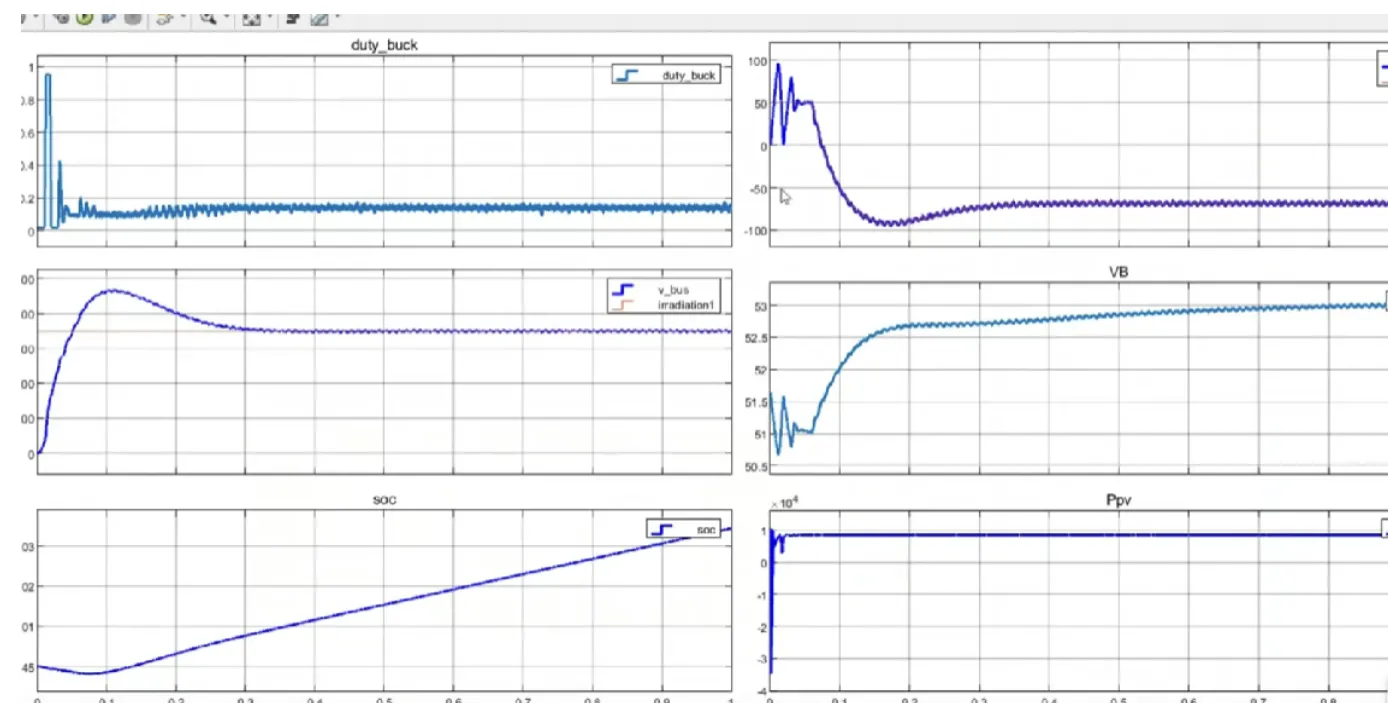

采用双闭环控制策略的系统具有较好的动态响应性能。当光伏发电功率或负载需求发生突变时，电压外环能够迅速检测到直流母线电压的变化，并通过调整电流参考值，使电流内环快速响应，调节充/放电流，从而使直流母线电压尽快恢复到稳定值。例如，在仿真实验中，当负载突然增加时，直流母线电压在短时间内出现下降，但通过双闭环控制策略的调节，电压很快恢复到设定值，系统的动态响应时间较短。

5.2 稳态精度

双闭环控制策略能够保证系统在稳态运行时具有较高的精度。电压外环和电流内环的PI调节器能够消除系统的稳态误差，使直流母线电压和充/放电流稳定在设定值附近。在实际系统中，通过合理调整PI调节器的参数，可以将直流母线电压的稳态误差控制在很小的范围内，充/放电流的跟踪精度也能达到较高水平。

5.3 抗干扰能力

系统在运行过程中可能会受到各种干扰因素的影响，如光照强度的突然变化、负载的波动等。双闭环控制策略具有较强的抗干扰能力，能够抑制这些干扰对系统性能的影响。当出现干扰时，电压外环和电流内环能够协同工作，及时调整控制量，使系统保持稳定运行。例如，在光照强度突然减弱时，光伏发电功率减小，直流母线电压下降，通过双闭环控制策略的调节，储能系统迅速放电，补充直流母线电压的不足，保证了系统的稳定运行。

六、结论与展望

6.1 结论

本文对光伏发电+Boost+储能+双向DCDC+并网逆变器系统进行了深入研究，分析了储能系统在稳定直流母线电压和平衡系统功率方面的重要作用，介绍了采用电压外环、电流内环双闭环控制策略实现蓄电池稳压稳流均衡的原理和过程。通过系统性能分析可知，该系统具有良好的动态响应性能、稳态精度和抗干扰能力，能够有效提高光伏发电的稳定性和可靠性，实现能源的高效利用。

6.2 展望

未来，随着新能源技术的不断发展，光伏发电+储能系统将在更多领域得到广泛应用。为了进一步提高系统的性能和可靠性，可以从以下几个方面进行深入研究：一是优化储能系统的配置和控制策略，提高储能系统的充放电效率和寿命；二是研究新型的双向DCDC变换器和并网逆变器拓扑结构，降低系统的损耗和成本；三是加强系统的智能化管理，实现光伏发电、储能和负载的智能调度和优化控制。通过不断的研究和创新，推动光伏发电+储能系统的发展，为解决能源问题和实现可持续发展做出更大贡献。
