在电子工程、通信研发、航空航天等高端技术领域，信号频率的精准测量是保障系统性能的关键环节。射频频率计模块作为核心测量组件，其精度、稳定性和响应速度直接决定了整体系统的可靠性。SYN5630J型高精度频率计模块，凭借双通道同步测量、高分辨率、宽频覆盖等优势，成为科研与工业领域的优选设备。本文将从频率计的基础工作原理出发，结合SYN5630J的核心技术指标进行深度解读，剖析其在精密测量场景中的应用价值。

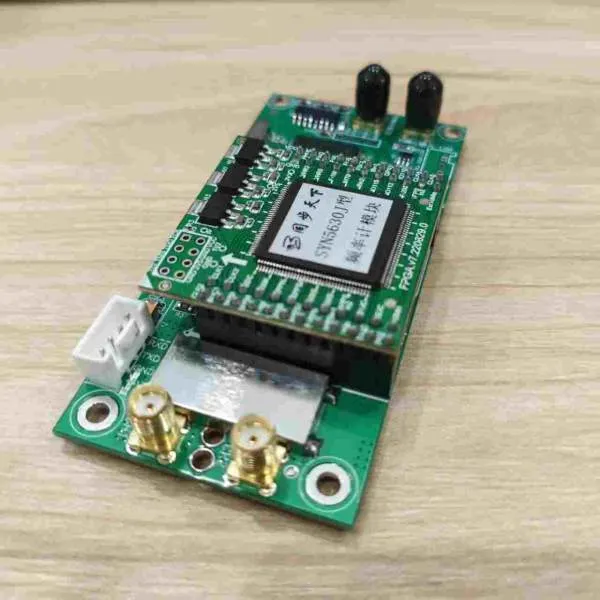

一、频率计模块的核心工作原理
高精度频率计的本质是通过对周期性信号的脉冲计数实现频率测算，其核心逻辑基于“计数法”，即通过已知标准时间与被测信号的脉冲数量对比，换算出被测信号的频率值。根据测量场景的不同，主流测量方法分为频率计数法、周期测量法和等精度测量法三类，SYN5630J型小型频率计采用的等精度测量法，综合了前两种方法的优势，实现了全频段的高精度测量。
从硬件架构来看，SYN5630J的工作流程可分为四个关键环节。首先是输入信号处理环节，被测信号（正弦波、方波、脉冲波等）通过输入接口进入模块后，经放大、整形和滤波电路处理，将不规则信号转换为标准数字脉冲，确保计数电路能够准确识别。该模块配备1MΩ阻抗耦合设计，可有效匹配低频信号测量需求，避免信号反射导致的失真，同时最小输入灵敏度达到0.5Vpp，能够捕捉微弱信号并完成有效转换。
其次是时基信号生成环节，时基电路是频率计的“心脏”，其稳定性直接决定测量精度。SYN5630J标配高精度TCXO温补晶振，可产生稳定的10MHz标准时钟信号，通过分频或倍频电路适配不同闸门时间需求。相较于普通晶振，温补晶振能够有效抑制温度漂移，其温度特性≤5E-7，确保在-10℃~+50℃工作范围内保持时基稳定。
第三是闸门控制与计数环节，逻辑控制电路根据设定的闸门时间（1ms~1.5s，分辨率1us）控制闸门的开启与关闭。当闸门开启时，标准时钟信号与处理后的被测信号同时进入计数电路，计数器分别统计闸门时间内被测信号的脉冲数和标准时钟的脉冲数。SYN5630J的双通道设计可实现两路信号同步计数，无需切换通道即可完成并行测量，效率提升一倍。
最后是数据处理与输出环节，处理器根据计数结果完成频率计算，通过RS232接口输出测量数据，1秒内可输出1000个数据/每通道，满足实时监测与快速数据采集需求。同时，模块支持外部10MHz参考信号输入，可与外部原子钟或GNSS授时系统同步，进一步提升测量精度，适配计量校准等高端应用场景。

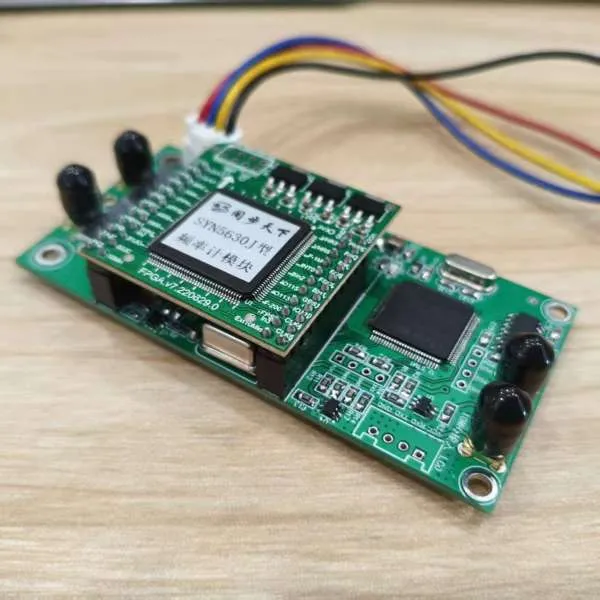

二、SYN5630J型频率计模块核心技术参数解读
技术参数是小型频率计模块性能的直观体现，理解各参数的含义与影响，对选型和应用至关重要。以下结合SYN5630J的关键指标，从测量范围、精度、分辨率、输入特性等维度进行解析。
（一）测量范围：覆盖主流应用场景的宽频设计
高精度频率计数器测量范围是指模块能够准确测量的信号频率区间，SYN5630J标准测量范围为50Hz~10MHz，同时支持宽频选件扩展，可适配更高频率的测量需求（最高可达35GHz）。这一设计兼顾了低频与中高频信号测量，既能满足工业控制中50Hz工频信号的监测，也能适配通信设备中MHz级信号的测试。需要注意的是，不同频率范围的测量精度存在差异，高频测量时需关注输入灵敏度与阻抗匹配问题。
（二）测量精度：多维度保障的高可靠指标
测量精度是射频频率计的核心性能指标，由时基精度、闸门时间、计数误差等多因素决定。SYN5630J的初始准确度≤5E-7，老化率≤1E-6/年，这两个参数反映了时基系统的长期稳定性。初始准确度表示出厂时的时基偏差，老化率则表示晶振随使用时间的频率漂移程度，低老化率可减少校准频次，降低使用成本。
闸门时间对精度的影响尤为显著，闸门时间越长，计数误差越小。例如在1秒闸门时间下，10MHz信号的测量误差可控制在±1Hz以内。SYN5630J的闸门时间可在1ms~1.5s之间灵活调节，用户可根据被测信号的频率特性选择合适的闸门时间：测量高频信号时选用较短闸门时间，兼顾测量速度与精度；测量低频信号时选用较长闸门时间，减少相对误差。
（三）分辨率：精准区分微小频率变化的能力
频率分辨率是指模块能够区分的最小频率变化量，SYN5630J的最高分辨率达到12位/1s，即1秒闸门时间内可区分的最小频率变化为被测频率的1/2¹²（约0.024%）。高分辨率意味着模块能够捕捉到信号的微小频率波动，这在振动监测、信号稳定性分析等场景中至关重要。例如在雷达设备测试中，12位的分辨率可精准识别载波信号的频率漂移，为设备调试提供准确数据支撑。
（四）输入特性：适配复杂信号的高兼容性设计
输入特性包括输入灵敏度、最大输入电平、输入阻抗等参数，直接影响模块对不同信号的适配能力。SYN5630J电子频率计的最小输入灵敏度为0.5Vpp，意味着当输入信号幅度不低于0.5Vpp时，模块可完成有效整形与计数，能够适配大多数工业与科研场景中的微弱信号测量。最大输入电平为10Vpp，可避免强信号对内部电路造成损坏，提升模块的抗干扰能力。
输入阻抗为1MΩ，属于高阻抗设计，适用于低频信号测量。在低频测量场景中，高阻抗输入可减少对被测电路的负载影响，避免信号衰减；若需测量高频射频信号，可通过阻抗转换电路将输入阻抗匹配至50Ω，确保信号传输的完整性。

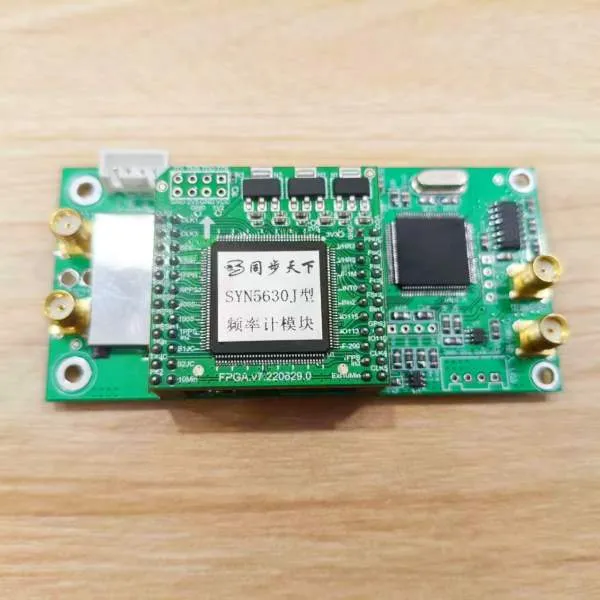

凭借高精度、高稳定性、双通道同步测量等优势，SYN5630J广泛应用于计量检测、科研院所、通信设备测试、航空航天等领域。
在通信行业，SYN5630J可用于5G基站、路由器等设备的频率特性测试，双通道同步测量功能可同时监测发射端与接收端的信号频率，快速定位信号失真与频率漂移问题，缩短研发与生产周期。在航空航天与国防领域，模块可适应极端环境下的可靠性要求，用于导弹制导系统、飞行器导航设备的频率监测，为系统的稳定运行提供数据支撑。
此外，在电子实验室与教育培训场景中，SYN5630J的模块化设计与清晰的测量原理，可作为教学案例帮助学生理解频率测量技术，同时满足实验中的高精度测量需求。其高性价比与易用性，也使其成为中小企业进行产品质量检测的理想选择。
四、结语
频率计模块作为精密测量领域的核心组件，其技术水平直接反映了一个国家电子测量仪器的研发实力。SYN5630J频率计模块通过优化的硬件架构与精准的时基控制，实现了宽频覆盖、高精度测量与快速数据采集的完美平衡，展现了国产测量设备的技术优势。
理解其工作原理与核心参数，不仅有助于精准选型与高效应用，更能为相关领域的技术研发提供支撑。随着5G、量子通信、航空航天等领域的快速发展，对频率测量的精度与速度将提出更高要求，SYN5630J这类高性能频率计模块将在更多前沿场景中发挥关键作用，推动精密测量技术的持续进步。
