1 创建工程

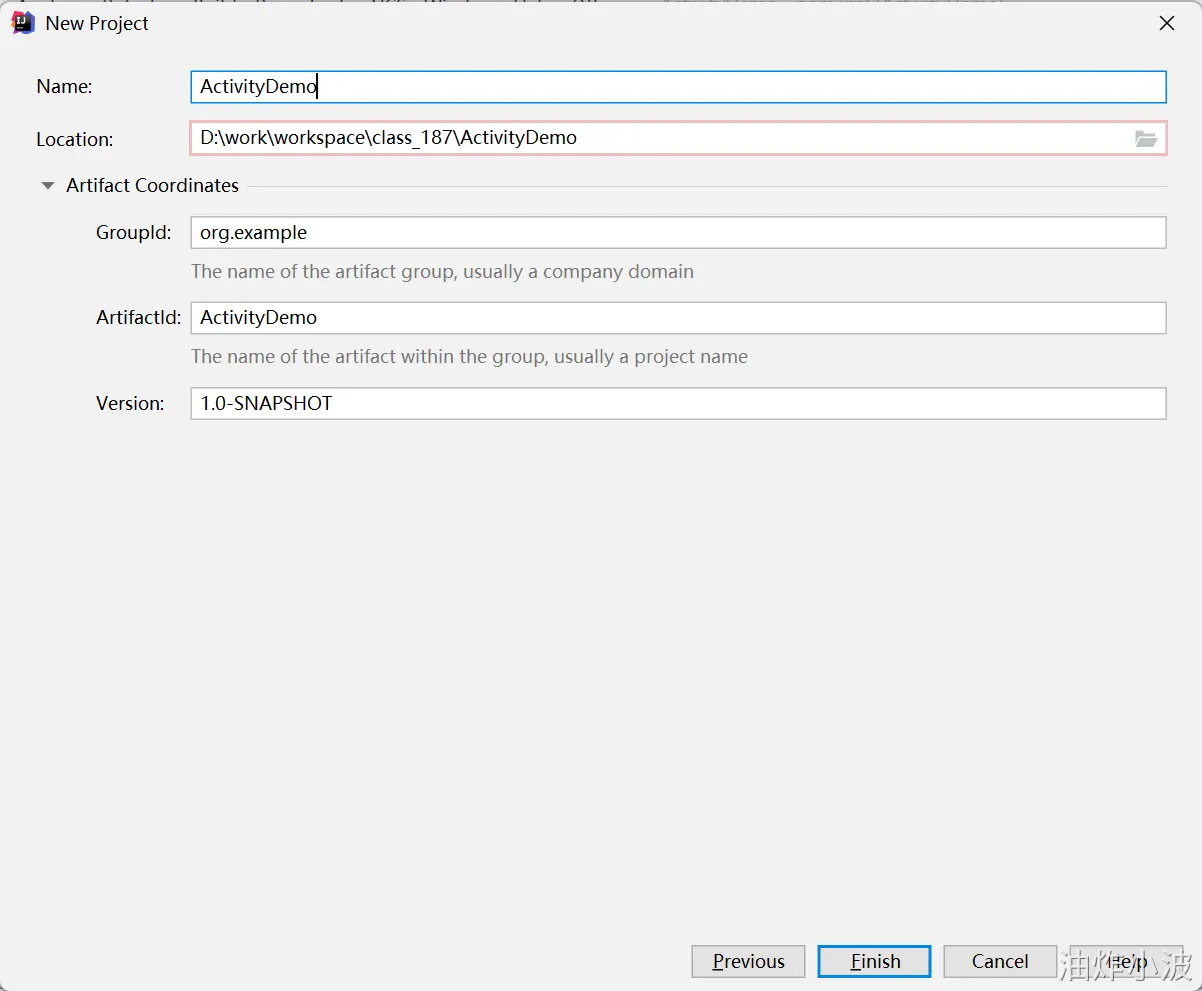

借助于Idea创建一个简单的Maven工程，GAV坐标信息填写可以随意

2 插件安装

2.1 插件下载

下载此jar包：📎actibpm.jar

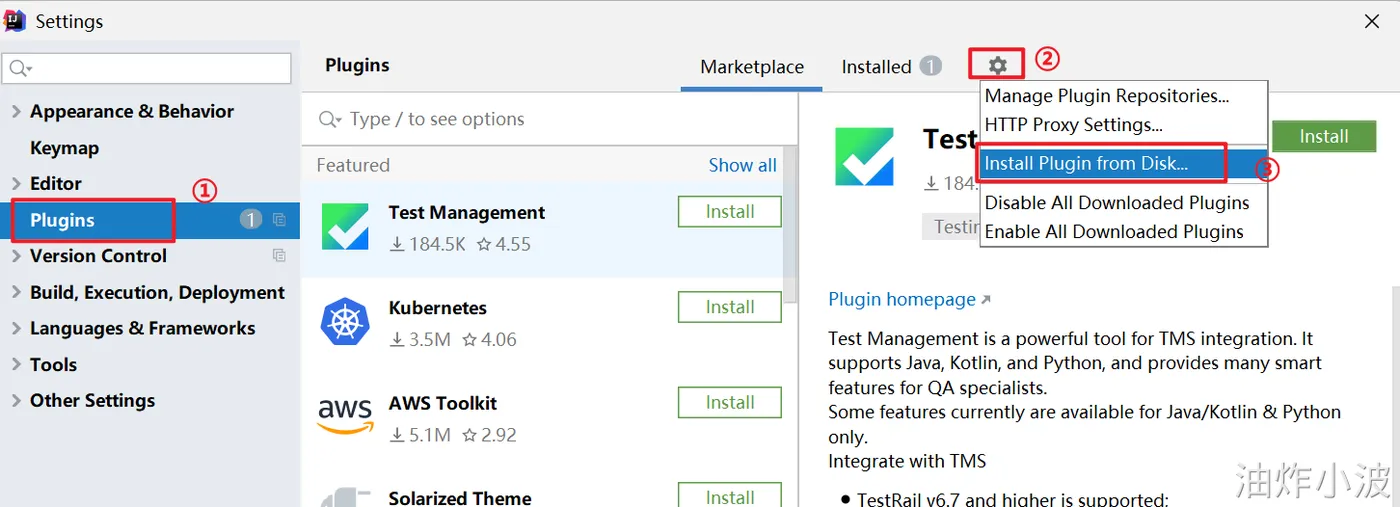

2.2 idea磁盘安装插件

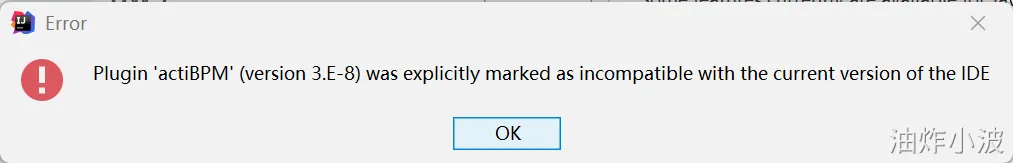

选择上述下载的jar包，如果出现下述错误信息，请查看2.3修复方案

2.3 idea版本插件不兼容修复方案

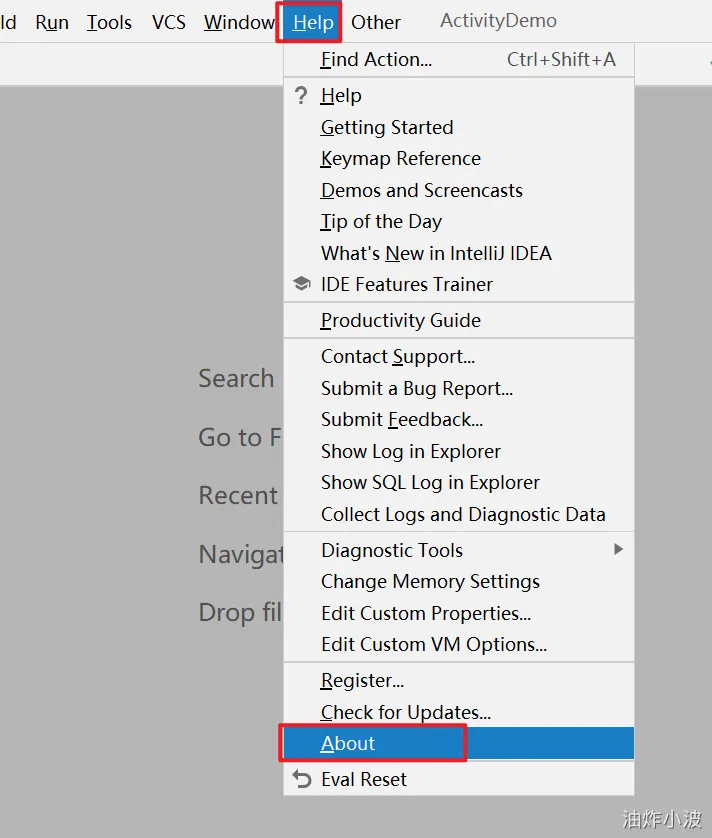

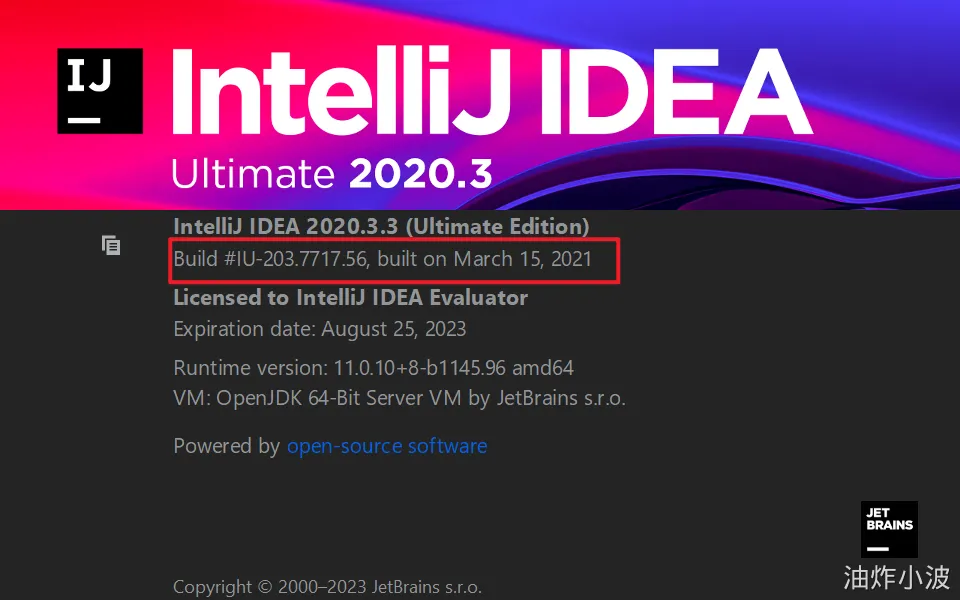

查看自己idea对应版本

例如我的弹窗信息如下（Build后面的关键信息），所以版本号是：203.7717.56

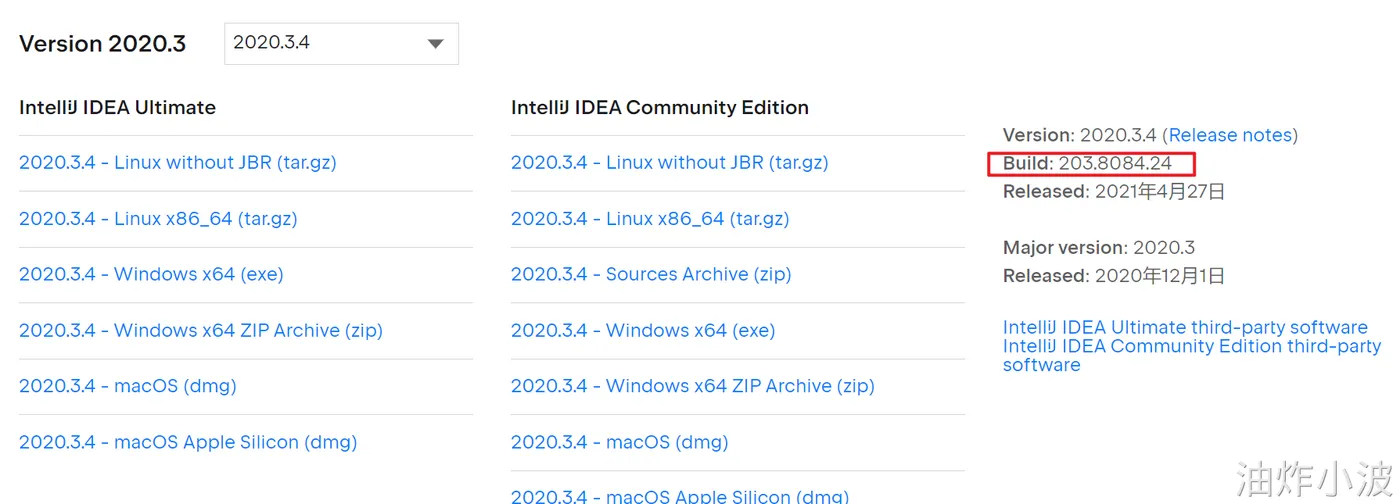

官网查看对应版本的官网版本号

如果上述弹窗没有，也可以去官网查看，链接：https://www.jetbrains.com/zh-cn/idea/download/other.html

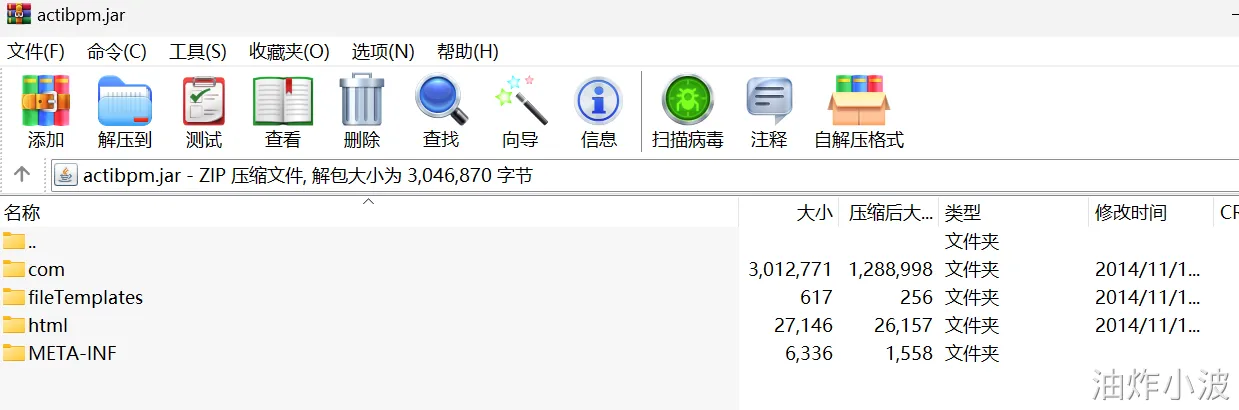

压缩包打开jar，注意不是解压是打开

双击打开META-INF里的文件

修改配置文件中版本号信息

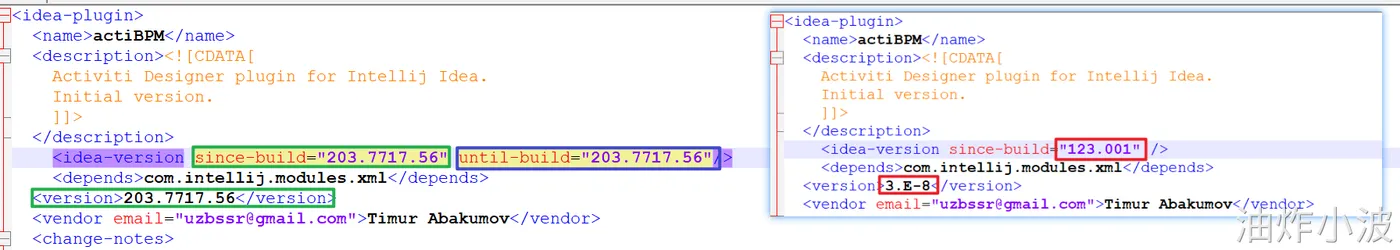

左边是修改后，右边是修改前，需要修改的是

将右侧红色改成左侧绿色
左侧until-build没有则追加
修改的版本号信息就是你自己对应idea的版本

将修改后的文件覆盖原jar中的文件

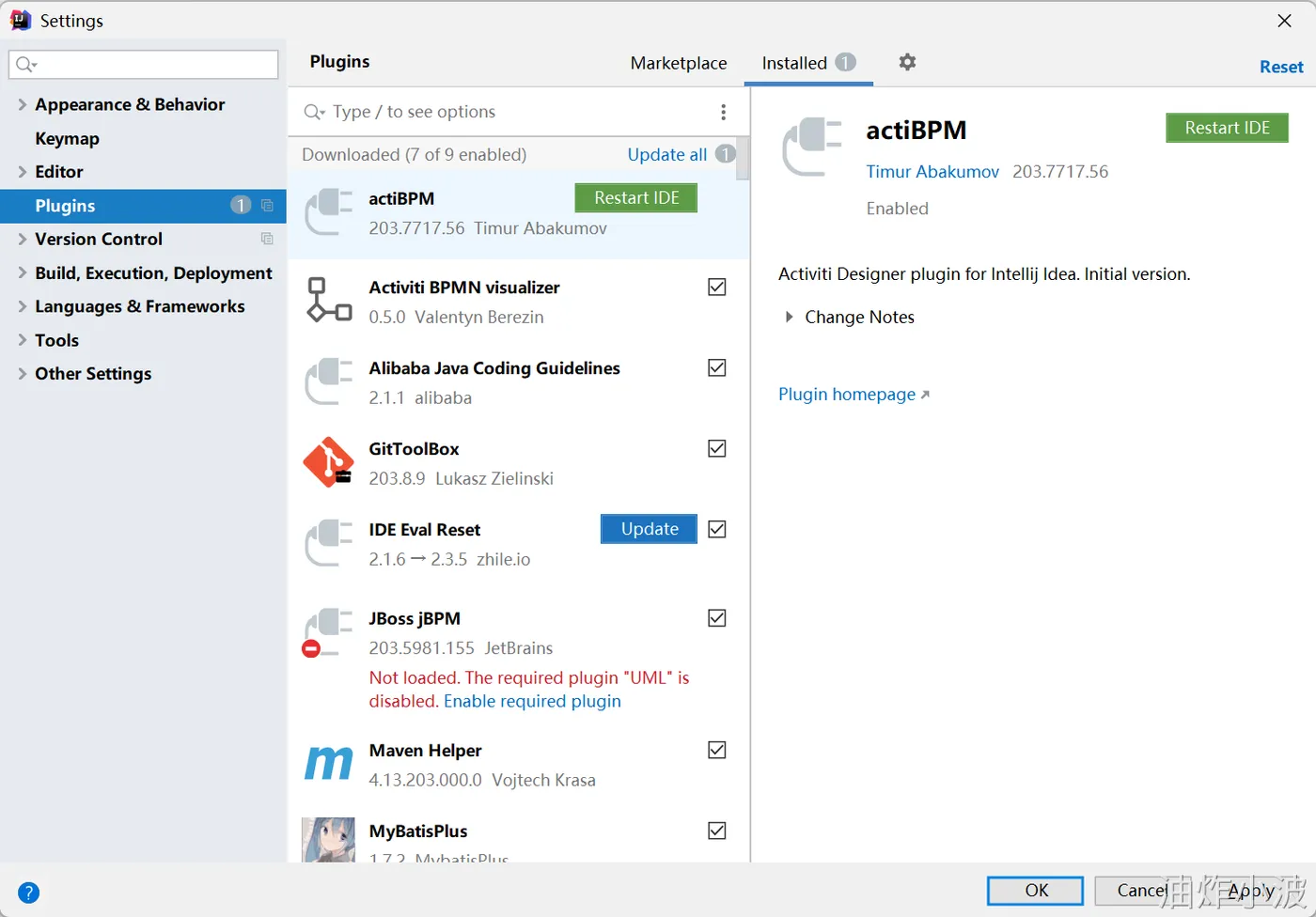

idea重新选择加载

重启idea

2.4 验证插件

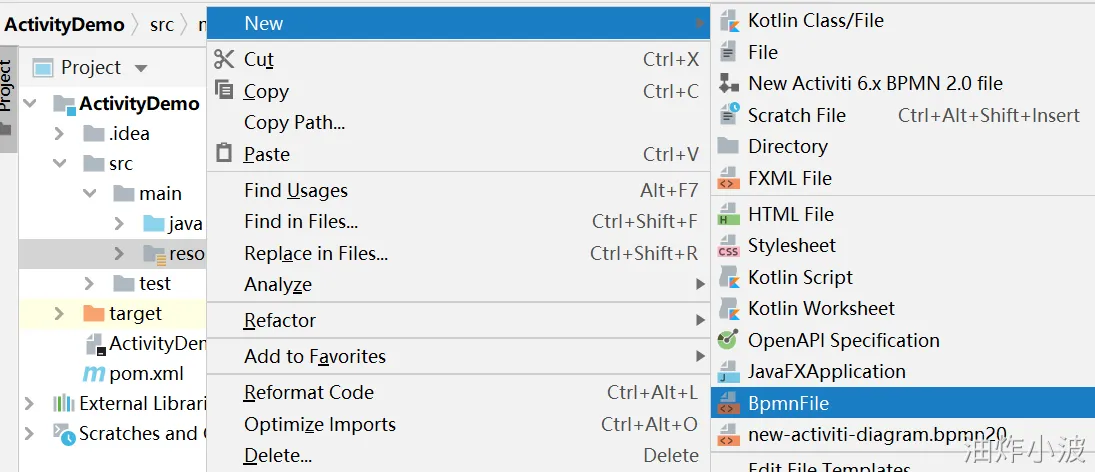

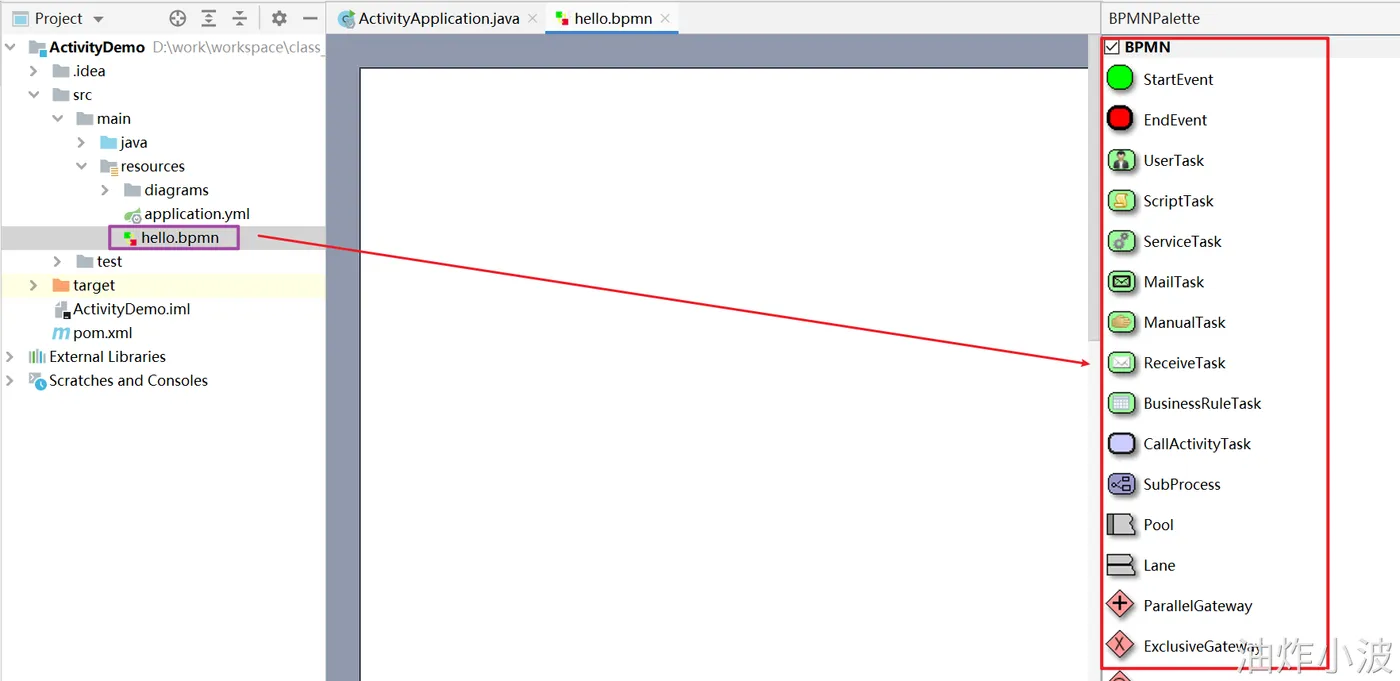

新建文件，可以选择bpmn

创建之后，有右侧的图标可以看到，就是说明插件安装成功

3 依赖引入

<!-- springCloud -->
<dependency>
    <groupId>org.springframework.cloud</groupId>
    <artifactId>spring-cloud-dependencies</artifactId>
    <version>Hoxton.SR10</version>
    <type>pom</type>
    <scope>import</scope>
</dependency>
<!-- springboot -->
<dependency>
    <groupId>org.springframework.boot</groupId>
    <artifactId>spring-boot-starter-web</artifactId>
    <version>2.3.10.RELEASE</version>
</dependency>
<!-- mysql驱动 -->
<dependency>
    <groupId>mysql</groupId>
    <artifactId>mysql-connector-java</artifactId>
    <version>5.1.47</version>
</dependency>
<!--mybatis-->
<dependency>
    <groupId>org.mybatis</groupId>
    <artifactId>mybatis</artifactId>
    <version>3.5.6</version>
</dependency>
<!--lang3-->
<dependency>
    <groupId>org.apache.commons</groupId>
    <artifactId>commons-lang3</artifactId>
    <version>3.10</version>
</dependency>
<!--activity-->
<dependency>
    <groupId>org.activiti</groupId>
    <artifactId>activiti-spring-boot-starter</artifactId>
    <version>7.0.0.SR1</version>
    <exclusions>
        <exclusion>
            <artifactId>commons-io</artifactId>
            <groupId>commons-io</groupId>
        </exclusion>
        <exclusion>
            <artifactId>commons-lang3</artifactId>
            <groupId>org.apache.commons</groupId>
        </exclusion>
        <exclusion>
            <artifactId>mybatis</artifactId>
            <groupId>org.mybatis</groupId>
        </exclusion>
    </exclusions>
</dependency>
<!--activiti可以绘制流程的的依赖-->
<dependency>
    <groupId>org.activiti</groupId>
    <artifactId>activiti-image-generator</artifactId>
    <version>7.0.0.SR1</version>
    <exclusions>
        <exclusion>
            <artifactId>commons-io</artifactId>
            <groupId>commons-io</groupId>
        </exclusion>
    </exclusions>
</dependency>
<!--junit-->
<dependency>
    <groupId>junit</groupId>
    <artifactId>junit</artifactId>
    <version>4.5</version>
    <scope>test</scope>
</dependency>

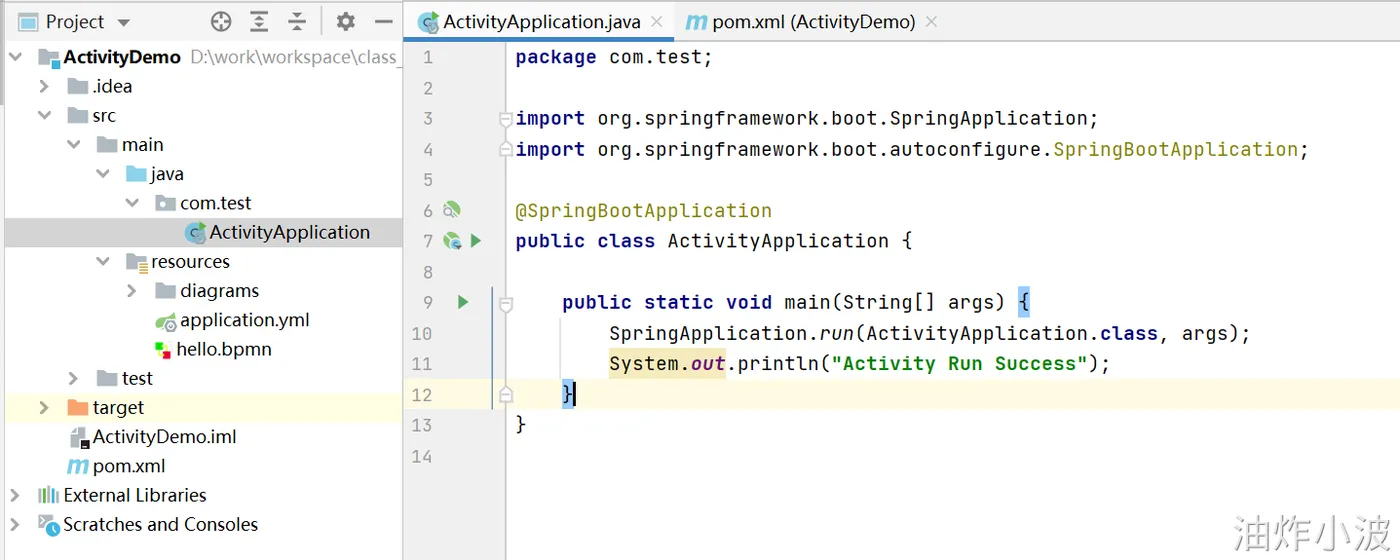

4 启动类创建

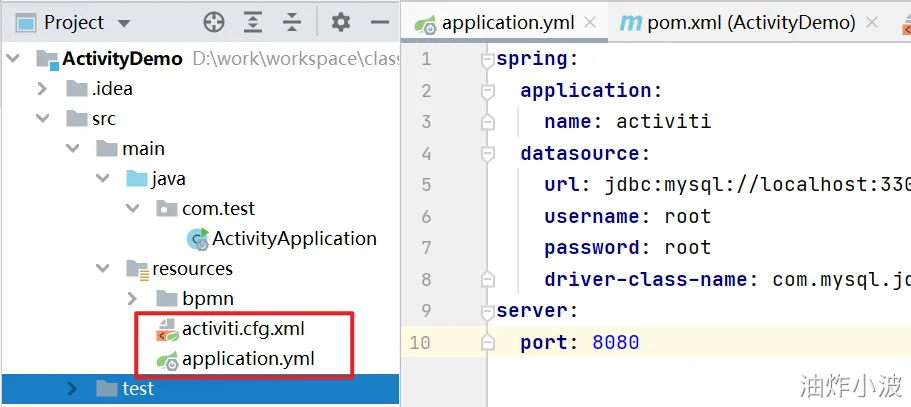

5 配置文件创建

注意需要创建一个数据库：activiti，名称不一定要保持一致

工程配置文件，application.yml：

spring:
  application:
    name: activiti
  datasource:
    url: jdbc:mysql://localhost:3306/activiti?characterEncoding=UTF-8
    username: root
    password: root
    driver-class-name: com.mysql.jdbc.Driver
server:
  port: 8080

activiti配置文件，activiti.cfg.xml：

<beans xmlns="http://www.springframework.org/schema/beans"
   xmlns:context="http://www.springframework.org/schema/context" xmlns:tx="http://www.springframework.org/schema/tx"
   xmlns:xsi="http://www.w3.org/2001/XMLSchema-instance"
   xsi:schemaLocation="http://www.springframework.org/schema/beans http://www.springframework.org/schema/beans/spring-beans.xsd
http://www.springframework.org/schema/context http://www.springframework.org/schema/context/spring-context-2.5.xsd
http://www.springframework.org/schema/tx http://www.springframework.org/schema/tx/spring-tx-3.0.xsd">
<bean id="processEngineConfiguration" class="org.activiti.engine.impl.cfg.StandaloneProcessEngineConfiguration">
    <!-- 连接数据的配置 -->
    <property name="jdbcDriver" value="com.mysql.jdbc.Driver"/>
    <property name="jdbcUrl" value="jdbc:mysql://localhost:3306/activiti?characterEncoding=utf8"/>
    <property name="jdbcUsername" value="root"/>
    <property name="jdbcPassword" value="root"/>
    <!--  不自动创建表，需要表存在 "false";
          先删除表，再创建表  "create-drop";
          如果表不存在，先创建表"true";
    -->
    <property name="databaseSchemaUpdate" value="true"/>
</bean>
</beans>
