一、什么是物理部署图
部署图描述的是系统运行时的结构，展示了硬件的配置及其软件如何部署到网络结构中。一个系统模型只有一个部署图，部署图通常用来帮助理解分布式系统。
综上所述：物理部署图更多地是以运维的视角描绘运行时的系统的网络与部署结构。
二、为什么要画物理部署图？
一个好的开发人员要懂得一定的运维知识。
物理部署图核心要解决的是：应用工程（软件）怎么和硬件合到一起运行。
三、物理部署图核心元素
1. 节点（Node）

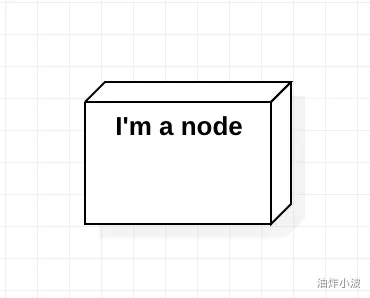

节点是存在于运行时的代表计算机资源的物理元素，可以是硬件也可以是运行于计算机上的软件系统：如ECS云服务器实例、或Kubernetes的节点Node。如下图：
2. 构建（Component）

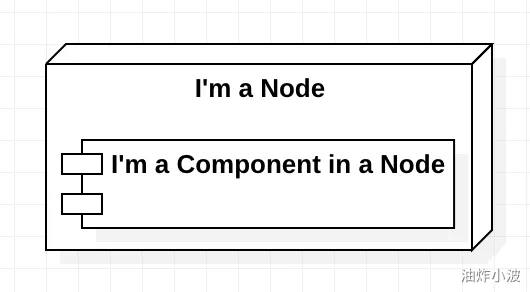

构件（component）是系统中遵从同一组接口且提供其实现的物理的、可替换的部分。每一个构件能实现一定的功能，为其他构件提供使用接口，方便软件的复用，使用构件最重要的是复用。个人将Kubernetes节点Node中的不同Pod理解为Node节点的不同构件。如下图所示：
3. 物件（Artifact）

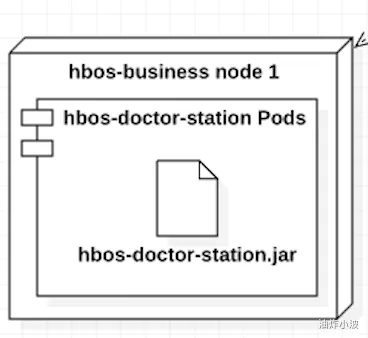

物件是指软件开发过程中的产物，包括过程模型（用例图等）、源代码、可执行程序（如jar包）等。如下图表示一个运行在节点实例中的Kubernetes Pod构建中的一个java可执行程序jar包。
4. 连接（Association）
节点之间的连线表示系统之间进行交互的通信路径，这个通信路径成为连接，如下一节示例图所示，连接中有网络协议。
5. 框架（Frame）

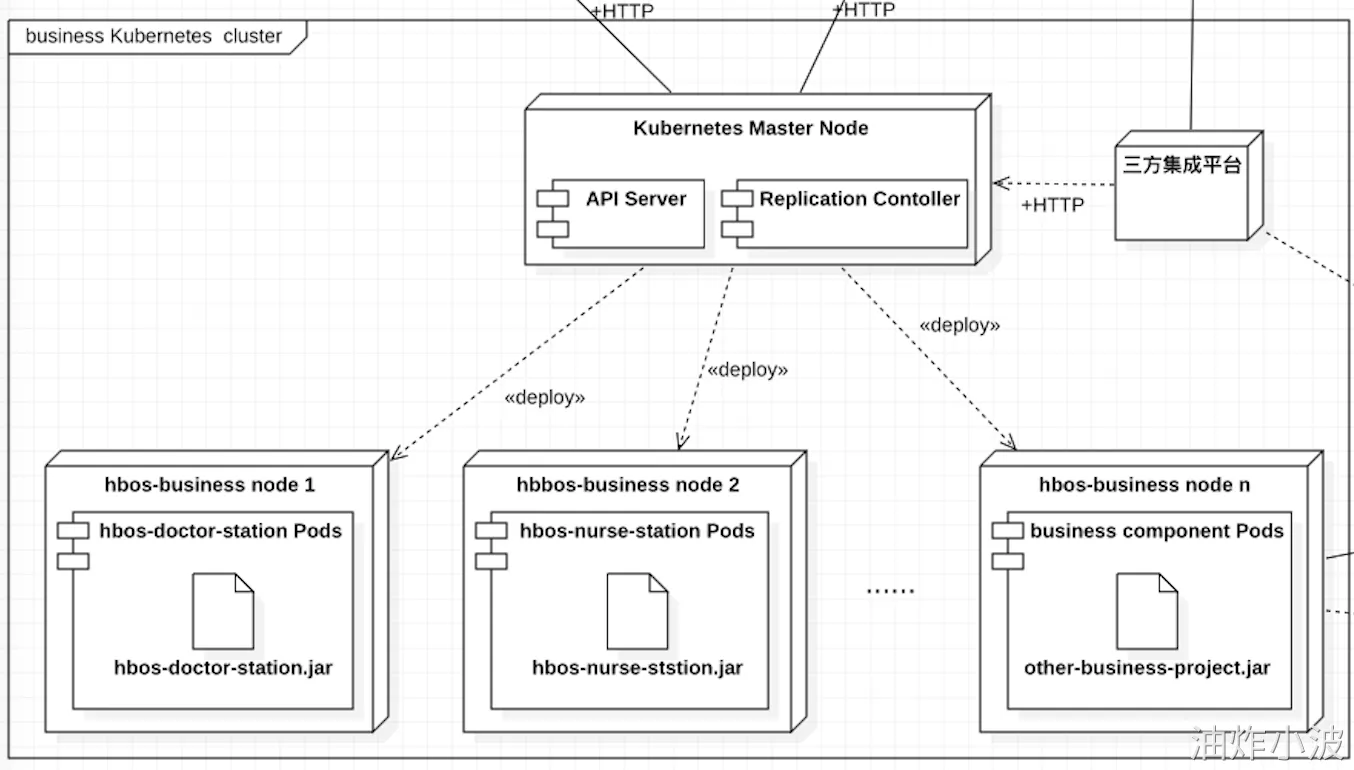

一个或多个节点可以组成一个框架，其中节点也可以包括构建与物件等元素。如下图多个Kubernetes节点Node可以组成一个框架（k8s集群）。

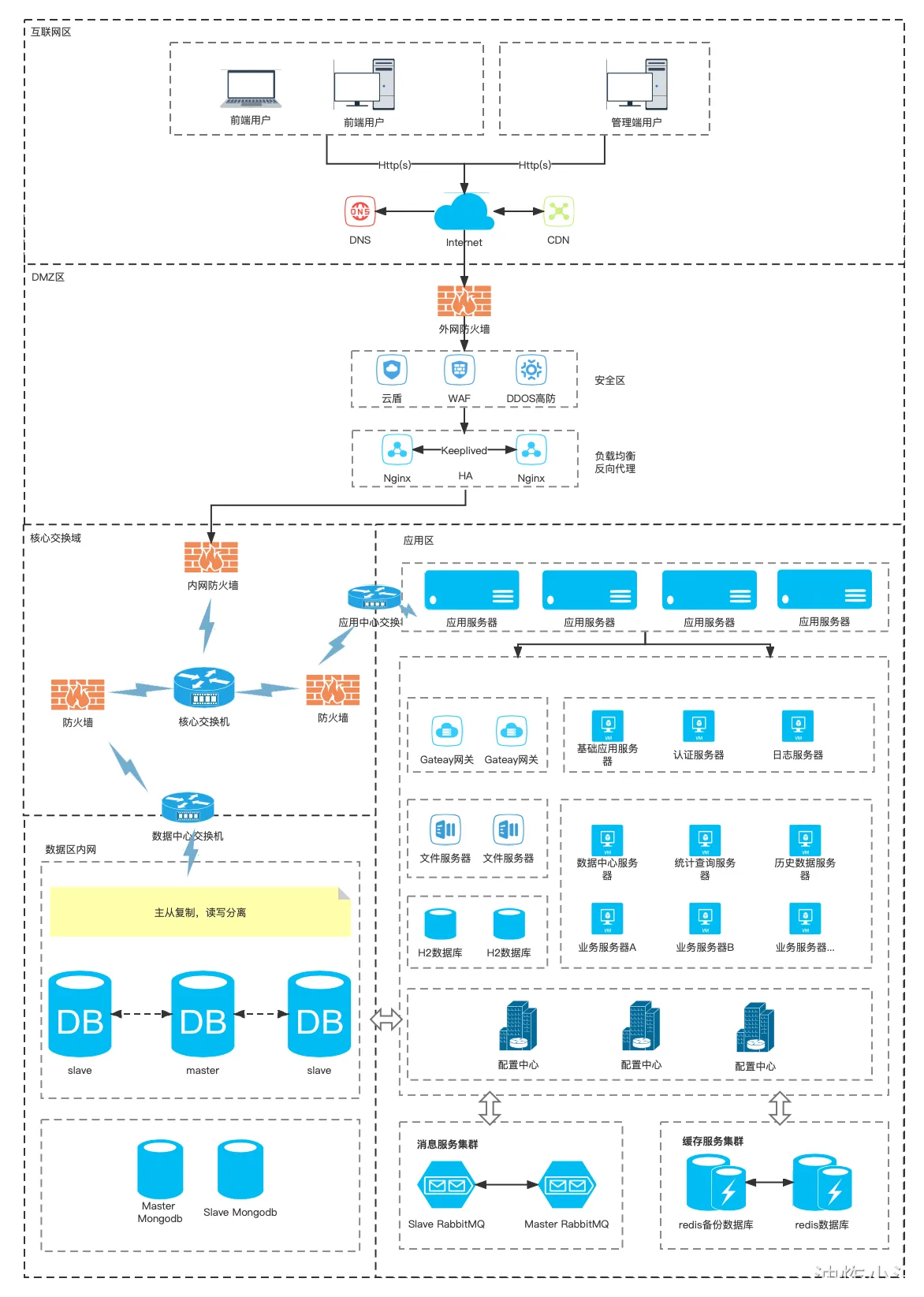

四、物理部署图示例
