💥1 概述
基于哈里斯角点与SIFT算法的局部特征匹配研究
摘要：本文聚焦于计算机视觉领域中局部特征匹配的关键技术，深入研究了哈里斯角点检测算法与SIFT（尺度不变特征变换）算法在局部特征匹配中的应用。首先阐述了局部特征匹配在图像处理、目标识别等领域的重大意义，接着分别剖析哈里斯角点算法和SIFT算法的原理、特性。通过理论分析与实验验证，探讨二者单独使用及结合使用时的性能表现，实验结果表明，结合两种算法优势的特征匹配方法在匹配精度、鲁棒性等方面具有显著提升，为解决复杂场景下的局部特征匹配问题提供了有效途径。
从不同的图像中提取特征并将它们进行匹配，有着许多应用，如物体识别和机器人导航。在这个项目中，使用哈里斯角Harris 和SIFT算法来实现局部特征匹配的任务。
为了提取图像的最重要特征，采用了哈里斯角算法。该算法使用以下步骤检测角点（兴趣点）：
1. 算法
1. 计算x和y方向的导数Ix，Iy。这是通过在两个方向上使用高斯滤波器和Sobel滤波器来完成的。
2. 计算每个像素点处的导数乘积Ix2，Iy2，Ixy。这是以矢量化方式进行，以加快计算速度。
3. 计算每个像素点处的导数乘积之和Sx2，Sy2，Sxy。这是通过将步骤2的输出乘以高斯滤波器来完成的。
4. 在每个像素点定义哈里斯矩阵。同样，这也是以矢量化格式进行的。
5. 计算每个像素点上检测器的响应。再次，这是通过使用矢量化代码完成的。R = Det(H) – k (Trace(H))2。其中，k设定为0.04，如SIFT算法论文中建议的。
6. 进行非极大值抑制。遍历所有点并执行以下步骤：
a. 选择当前点的R值。
b. 获取当前点周围的3×3窗口数值。
c. 如果当前点的R值大于特定阈值（超参数进行调整）：
i. 如果当前点的R值是窗口中的最大值
1. 将特征向量沿x和y方向与当前行和列值进行拼接。
关键词：哈里斯角点；SIFT算法；局部特征匹配；图像处理
一、引言
1.1 研究背景与意义
SIFT算法在1999年首次提出，并在2004年得到改进，被认为是最著名和鲁棒的特征提取算法。这是因为它对图像的任何变化都是不变的，例如方向、缩放、光照或其他任何因素。
在这个项目中，首先实现了Harris角点算法来获取兴趣点，然后利用SIFT算法进行描述，并最终使用NNDR进行匹配。
在计算机视觉的众多应用中，如图像拼接、目标识别、三维重建等，局部特征匹配是一项基础且关键的技术。它能够在不同视角、光照、遮挡等复杂条件下，从图像中提取具有区分性的局部特征并进行匹配，从而实现图像之间的对应关系建立。准确的局部特征匹配对于提高计算机视觉系统的性能和可靠性至关重要。
哈里斯角点检测算法作为一种经典的角点检测方法，能够快速有效地检测出图像中的角点特征，这些角点具有旋转不变性和部分尺度不变性，在简单场景下具有良好的特征表示能力。而SIFT算法则是一种更为强大的局部特征描述算法，它不仅具有尺度不变性，还对旋转、光照变化等具有较好的鲁棒性，能够生成高维的特征描述符，在复杂场景下表现出色。将这两种算法结合应用于局部特征匹配，有望充分发挥各自的优势，提高匹配的准确性和稳定性。
1.2 国内外研究现状
国内外学者在局部特征匹配领域开展了大量研究。早期的局部特征匹配方法主要基于简单的像素级比较，如块匹配等，这些方法对图像的变化较为敏感，鲁棒性较差。随着计算机视觉技术的发展，基于特征点的局部特征匹配方法逐渐成为主流。
哈里斯角点检测算法自提出以来，因其计算简单、效率高，被广泛应用于各种需要角点特征的场景。许多研究者对哈里斯角点算法进行了改进和优化，以提高其检测精度和抗噪能力。SIFT算法由Lowe在1999年提出后，迅速成为局部特征描述领域的经典算法，众多学者围绕SIFT算法展开了深入研究，包括对其特征描述符的改进、加速计算方法的研究以及与其他算法的结合应用等。目前，将哈里斯角点与SIFT算法结合进行局部特征匹配的研究尚处于探索阶段，具有较大的研究空间。
1.3 本文研究内容与结构安排
本文旨在深入研究哈里斯角点与SIFT算法在局部特征匹配中的应用，通过理论分析和实验验证，探讨二者结合的有效性和优势。具体研究内容包括：详细介绍哈里斯角点检测算法和SIFT算法的原理；分析两种算法在局部特征匹配中的特性；设计实验对比单独使用哈里斯角点、单独使用SIFT算法以及二者结合使用的特征匹配效果；总结研究成果并提出未来研究方向。
本文结构安排如下：第二章介绍哈里斯角点检测算法；第三章阐述SIFT算法；第四章进行实验设计与结果分析；第五章总结全文并展望未来。
二、哈里斯角点检测算法
2.1 算法原理

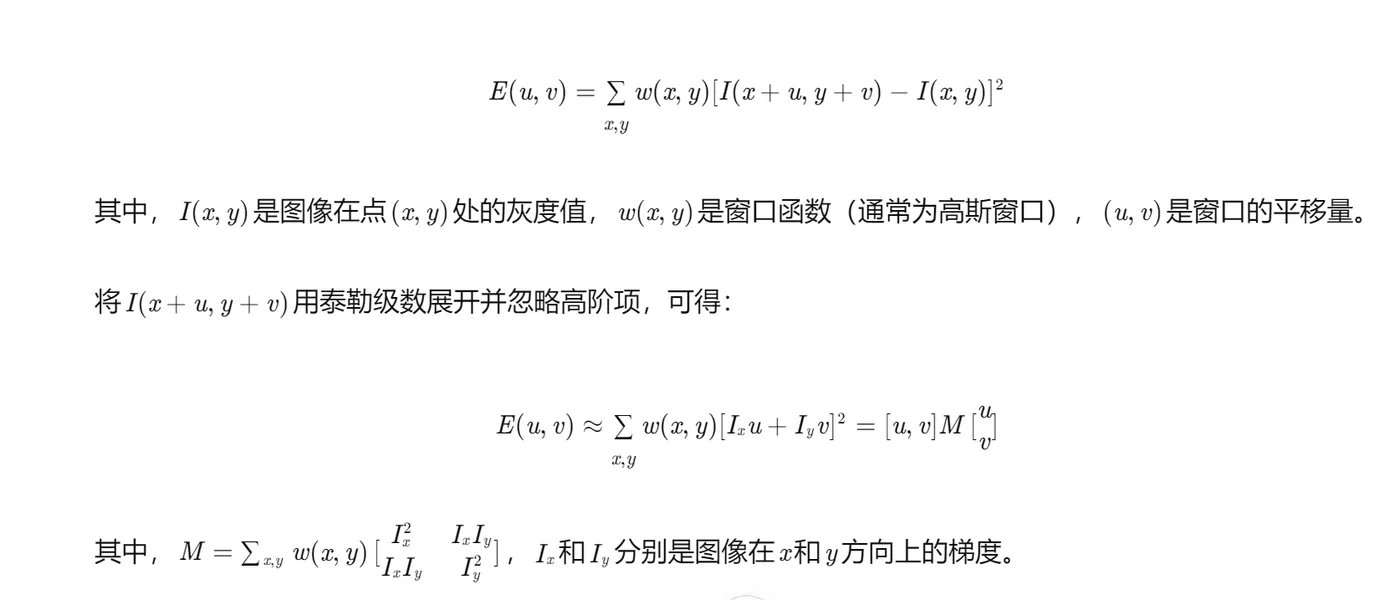

哈里斯角点检测算法基于图像的灰度变化，其核心思想是通过自相关函数来衡量图像局部区域在不同方向上的灰度变化情况。对于图像中的一点(x,y)，定义其自相关函数为：
编辑
矩阵M的特征值λ1和λ2反映了自相关函数E(u,v)在不同方向上的变化情况。当λ1和λ2都较大时，说明该点在各个方向上灰度变化都较大，即为角点；当λ1较大而λ2较小时，说明该点在某一方向上灰度变化较大，为边缘；当λ1和λ2都较小时，说明该点处于平坦区域。
2.2 角点响应函数与阈值选择

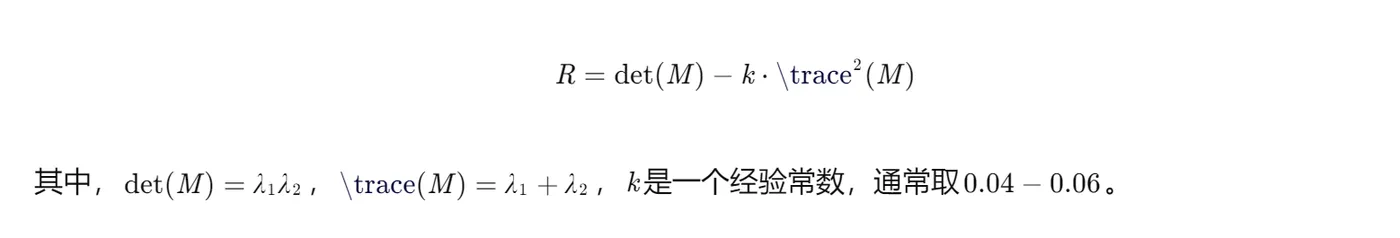

为了判断一个点是否为角点，哈里斯定义了角点响应函数：
编辑
通过设定一个阈值T，当R>T时，认为该点是角点。阈值的选择对角点检测结果有重要影响，阈值过高会导致角点漏检，阈值过低则会产生过多虚假角点。
2.3 算法特性分析
哈里斯角点检测算法具有计算简单、效率高的优点，能够快速检测出图像中的角点特征。它对图像的旋转具有一定的不变性，因为角点的检测是基于局部灰度变化，与图像的旋转角度无关。然而，哈里斯角点算法对尺度变化较为敏感，在不同尺度下检测到的角点位置和数量可能会有较大差异。此外，该算法对噪声也比较敏感，噪声可能会导致虚假角点的产生。
三、SIFT算法
3.1 尺度空间构建
SIFT算法首先构建图像的尺度空间，目的是在多尺度下检测特征点，使特征具有尺度不变性。尺度空间由高斯金字塔表示，高斯金字塔通过对图像进行不同尺度的高斯模糊得到。设原始图像为I(x,y)，则其尺度空间表示为L(x,y,σ)=G(x,y,σ)∗I(x,y)，其中G(x,y,σ)=2πσ21e−(x2+y2)/2σ2是高斯核函数，σ是尺度因子。
为了高效地检测稳定的关键点，SIFT算法还构建了高斯差分金字塔（DoG），D(x,y,σ)=L(x,y,kσ)−L(x,y,σ)，其中k是一个常数。DoG金字塔可以通过相邻尺度的高斯金字塔图像相减得到，计算量相对较小。
3.2 关键点检测
在高斯差分金字塔中检测局部极值点作为关键点。对于每一个采样点，将其与同一尺度下的相邻8个点以及上下相邻尺度对应的9×2个点共26个点进行比较，如果该点是局部极大值或极小值，则认为该点是关键点的候选点。
为了去除不稳定的边缘响应和低对比度的关键点，还需要对候选关键点进行进一步筛选。通过拟合三维二次函数来精确确定关键点的位置和尺度，同时去除对比度低于阈值和边缘响应过强的关键点。
3.3 关键点方向分配
为了使特征具有旋转不变性，SIFT算法为每个关键点分配一个或多个方向。通过计算关键点邻域内像素的梯度方向和幅值，统计梯度方向直方图，直方图的峰值对应的方向即为关键点的主方向。此外，还可以将直方图中高于主方向峰值80%的方向作为辅助方向，以增强特征的鲁棒性。
3.4 特征描述符生成
以关键点为中心，取16×16的邻域窗口，将其划分为4×4的子区域。在每个子区域内计算8个方向的梯度方向直方图，这样每个关键点就可以生成一个4×4×8=128维的特征描述符。该描述符对图像的旋转、尺度变化、光照变化等具有较好的不变性，能够准确地描述关键点周围的局部特征。
3.5 算法特性分析
SIFT算法具有诸多优点，其生成的128维特征描述符具有很高的区分性，能够在复杂的图像变化下准确地匹配特征点。算法具有尺度不变性、旋转不变性和对光照变化的鲁棒性，适用于各种不同场景下的图像匹配。然而，SIFT算法也存在一些缺点，如计算复杂度较高，特征描述符的维度较大，导致匹配过程耗时较长，在实时性要求较高的应用中受到一定限制。
四、实验设计与结果分析
4.1 实验数据准备
选取多组具有不同场景、不同视角、不同光照条件的图像对作为实验数据，包括室内场景、室外场景、目标物体等。这些图像对涵盖了各种常见的图像变化情况，能够全面验证算法的性能。
4.2 实验方法
设计三组实验：第一组单独使用哈里斯角点检测算法进行特征点提取，并采用简单的特征描述方法（如邻域像素灰度值）进行匹配；第二组单独使用SIFT算法进行特征点提取和匹配；第三组先使用哈里斯角点检测算法筛选出图像中的角点作为候选特征点，然后在这些候选特征点上应用SIFT算法生成特征描述符并进行匹配。
4.3 评价指标
采用匹配精度和匹配时间作为评价指标。匹配精度通过正确匹配点对数与总匹配点对数的比值来衡量，比值越高说明匹配精度越高。匹配时间记录从图像输入到完成特征匹配的整个过程所消耗的时间。
4.4 实验结果与分析
实验结果表明，单独使用哈里斯角点检测算法进行匹配时，由于特征描述方法简单，对图像变化的鲁棒性较差，匹配精度较低，但在计算效率上具有一定优势。单独使用SIFT算法时，匹配精度明显提高，能够较好地处理图像的尺度、旋转和光照变化，但计算时间较长。
而结合哈里斯角点与SIFT算法的特征匹配方法，在匹配精度上有了进一步提升，接近甚至超过了单独使用SIFT算法的精度，同时匹配时间较单独使用SIFT算法有所减少。这是因为哈里斯角点检测算法先筛选出了具有显著特征的角点，减少了SIFT算法需要处理的特征点数量，从而在保证匹配精度的同时提高了计算效率。
五、结论与展望
5.1 研究成果总结
本文深入研究了哈里斯角点检测算法和SIFT算法在局部特征匹配中的应用。通过理论分析和实验验证，发现单独使用哈里斯角点算法或SIFT算法都存在一定的局限性，而将二者结合使用能够充分发挥各自的优势，在匹配精度和计算效率上取得更好的平衡。实验结果表明，结合算法在复杂场景下的局部特征匹配中具有显著的优势。
5.2 不足与改进方向
尽管结合哈里斯角点与SIFT算法的特征匹配方法取得了一定的成果，但仍存在一些不足之处。例如，在极端光照条件下或图像存在严重遮挡时，匹配精度仍有待提高。未来的研究可以进一步优化哈里斯角点检测算法，提高其对噪声和尺度变化的鲁棒性；同时，探索更高效的SIFT算法加速方法，减少计算时间。此外，还可以研究将其他先进的特征提取与描述算法与哈里斯角点、SIFT算法相结合，以进一步提升局部特征匹配的性能。
5.3 未来研究展望
随着计算机视觉技术的不断发展，局部特征匹配在更多领域将得到广泛应用。未来的研究可以朝着实时性更高、鲁棒性更强的方向开展，例如开发适用于移动设备和嵌入式系统的轻量级局部特征匹配算法。同时，结合深度学习技术，探索基于深度学习的局部特征提取与匹配方法，有望为局部特征匹配领域带来新的突破。

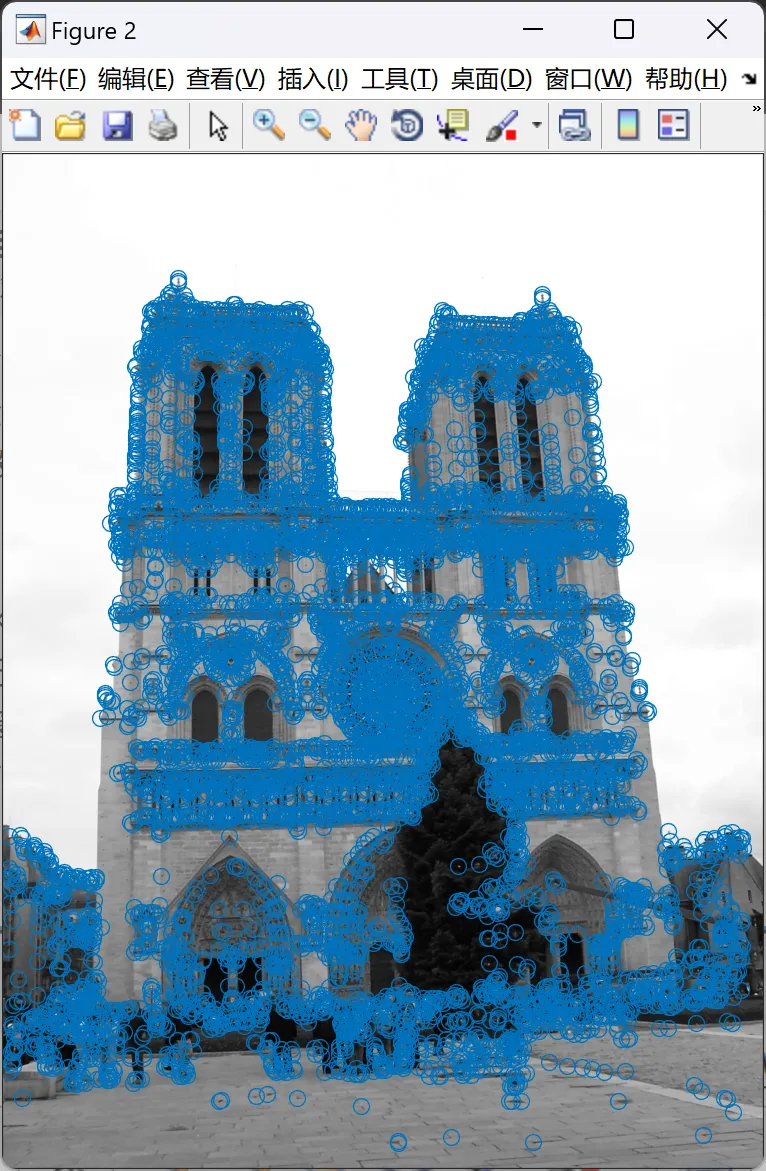

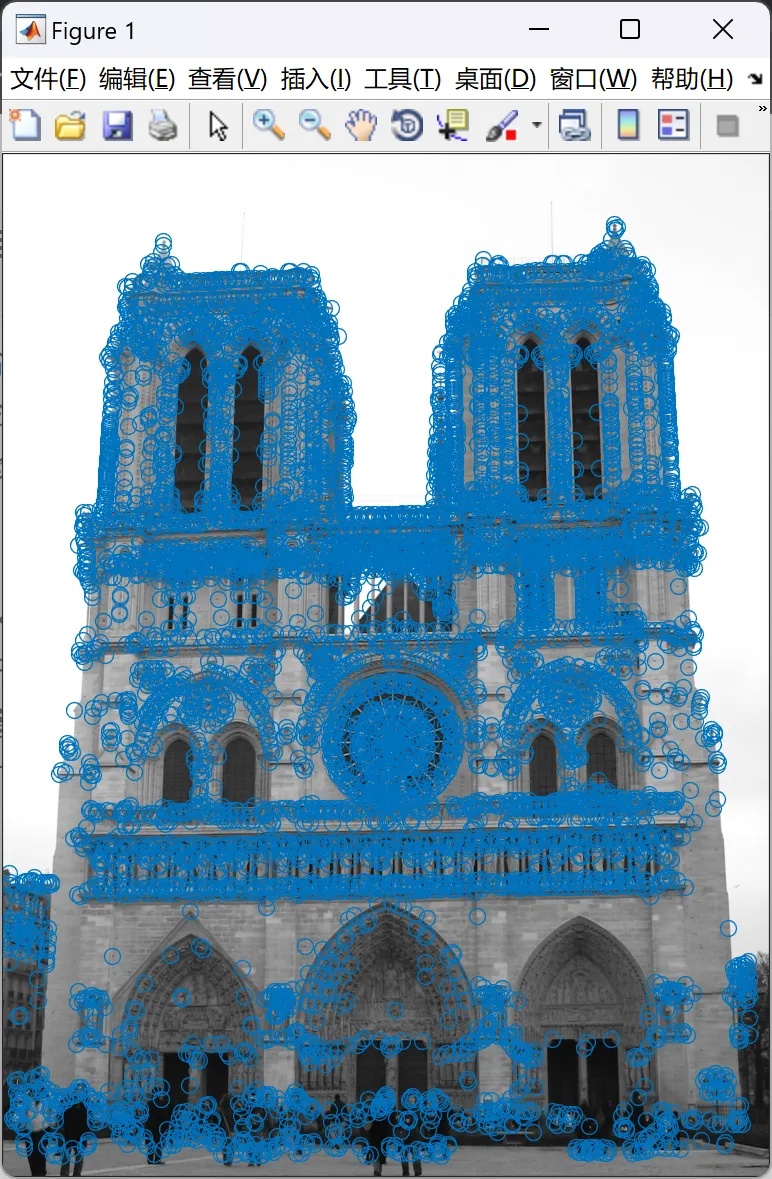

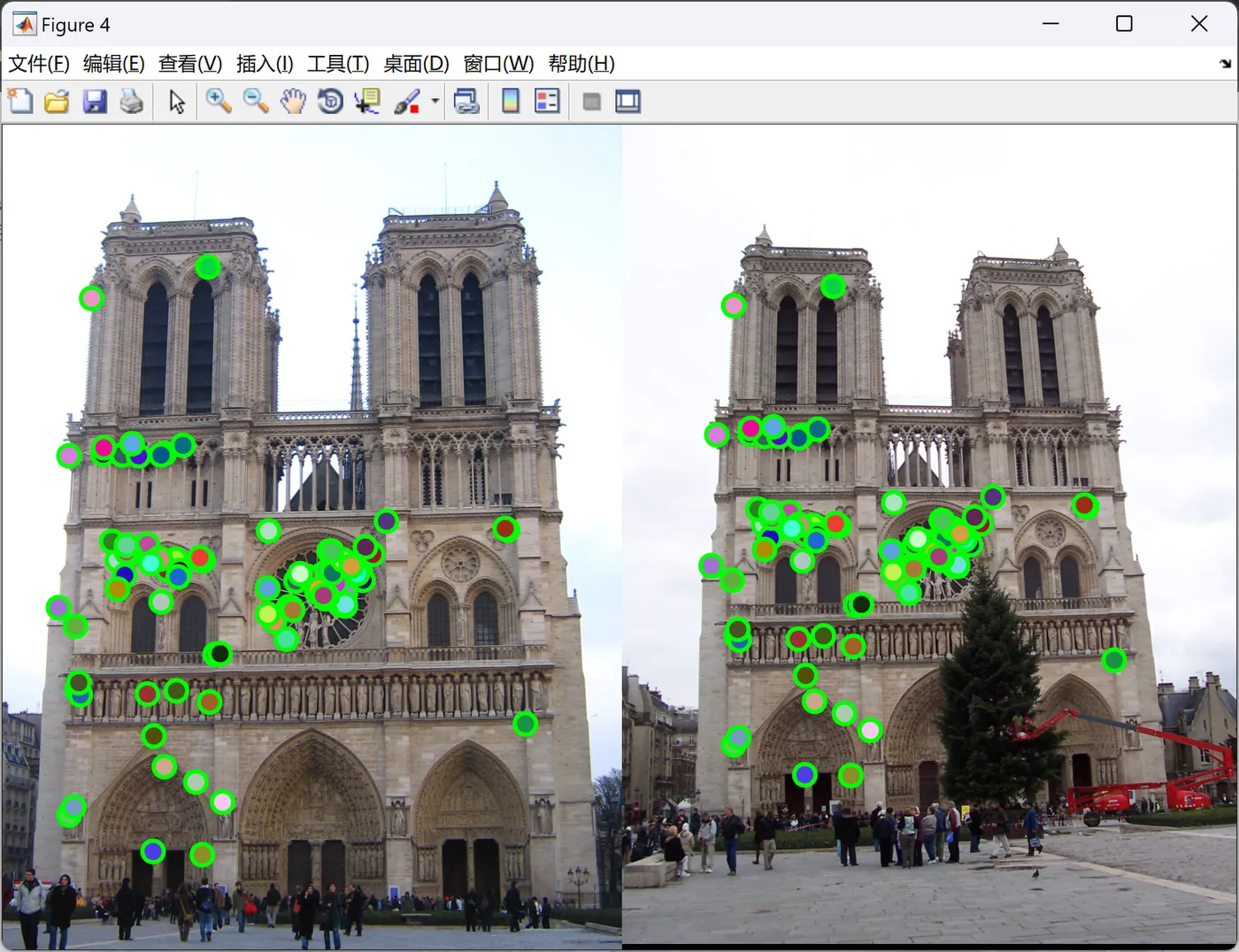

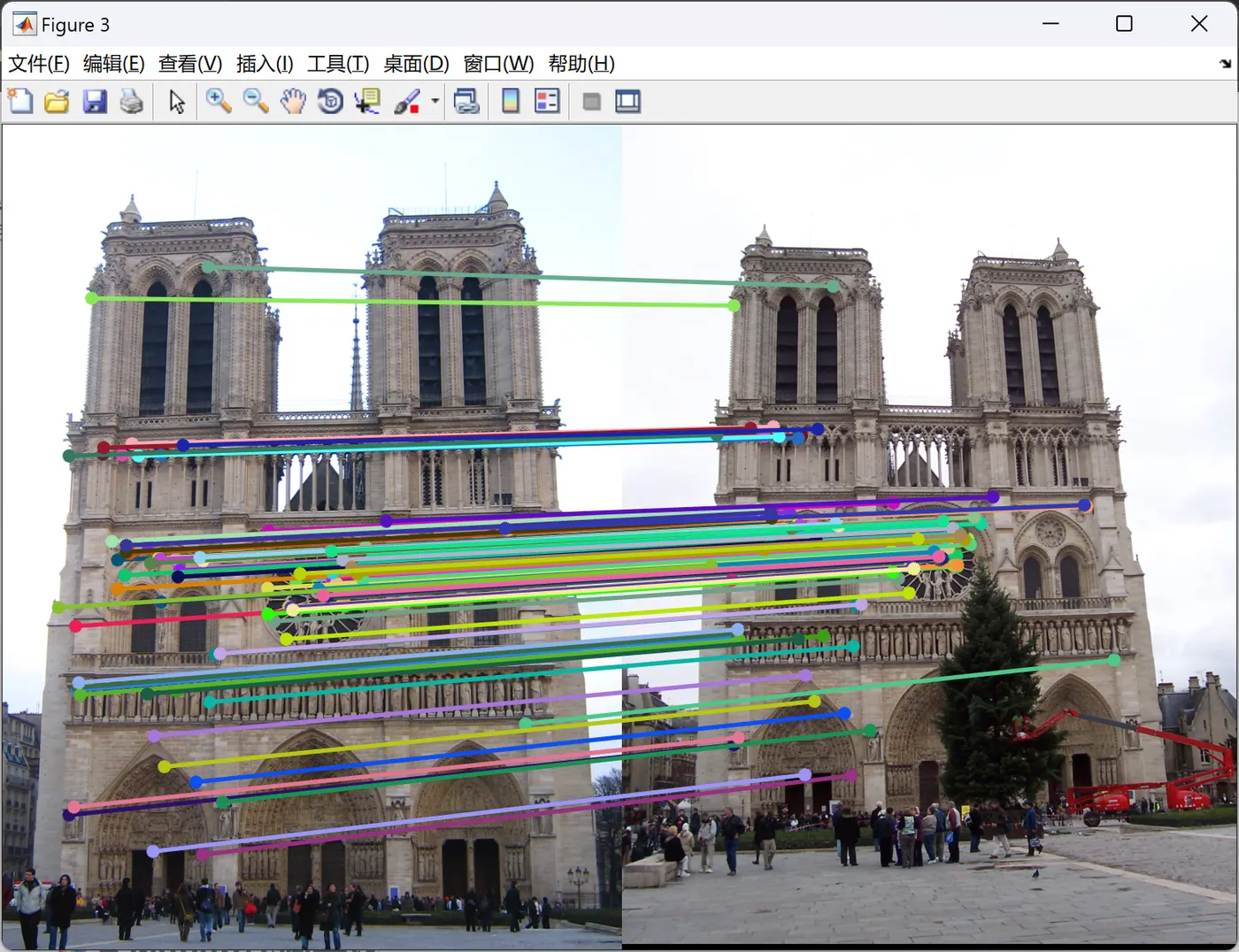

📚2 运行结果
编辑v
编辑
编辑
编辑
部分代码：
%% Define image pairs
imagePair = 1;
if imagePair == 1
% Notre Dame de Paris
% Easiest
image1 = imread('../data/NotreDame/921919841_a30df938f2_o.jpg');
image2 = imread('../data/NotreDame/4191453057_c86028ce1f_o.jpg');
eval_file = '../data/NotreDame/921919841_a30df938f2_o_to_4191453057_c86028ce1f_o.mat';
elseif imagePair == 2
% Mount Rushmore
% A little harder than Notre Dame
image1 = imread('../data/MountRushmore/9021235130_7c2acd9554_o.jpg');
image2 = imread('../data/MountRushmore/9318872612_a255c874fb_o.jpg');
eval_file = '../data/MountRushmore/9021235130_7c2acd9554_o_to_9318872612_a255c874fb_o.mat';
elseif imagePair == 3
% Gaudi's Episcopal Palace
% This pair is difficult
image1 = imread('../data/EpiscopalGaudi/4386465943_8cf9776378_o.jpg');
image2 = imread('../data/EpiscopalGaudi/3743214471_1b5bbfda98_o.jpg');
eval_file = '../data/EpiscopalGaudi/4386465943_8cf9776378_o_to_3743214471_1b5bbfda98_o.mat';
end
