💥1 概述
机械臂运动学建模、关节空间与笛卡尔空间、蒙特卡洛法工作空间研究
1. 引言
机械臂作为机器人技术的核心组成部分，广泛应用于工业制造、医疗手术、太空探索等领域。其运动学建模、轨迹规划及工作空间分析是机械臂设计与控制的关键环节。本文旨在探讨机械臂运动学建模方法，分析关节空间与笛卡尔空间的特点，并研究蒙特卡洛法在机械臂工作空间求解中的应用。
2. 机械臂运动学建模
2.1 正运动学建模
正运动学是给定机械臂各关节角度，求解末端执行器位置和姿态的过程。常用的建模方法包括标准D-H参数法和旋量描述法。
- 标准D-H参数法：通过定义四个参数（连杆长度、连杆偏移、关节角度、关节扭转）来描述相邻连杆之间的相对位置和姿态，进而建立机械臂的正运动学方程。
- 旋量描述法：利用旋量理论描述机械臂的运动和动力学参数，具有编程和计算效率高的优点。
2.2 逆运动学建模
逆运动学是给定末端执行器的位置和姿态，求解各关节角度的过程。逆运动学求解通常比正运动学复杂，且可能存在多解或无解的情况。常用的求解方法包括解析法和数值法。
- 解析法：通过代数或几何方法直接求解逆运动学方程，适用于特定结构的机械臂。
- 数值法：利用迭代算法（如牛顿-拉夫森法）逼近逆运动学解，适用于复杂结构的机械臂。
3. 关节空间与笛卡尔空间
3.1 关节空间
关节空间是由机械臂各关节角度组成的向量空间。在关节空间中进行轨迹规划，只需对各关节角度进行独立规划，计算简单，但不能精确控制末端执行器的位姿变化。
3.2 笛卡尔空间
笛卡尔空间是由机械臂末端执行器的位置和姿态组成的向量空间。在笛卡尔空间中进行轨迹规划，可以直接控制末端执行器的运动轨迹，但需要进行大量的逆运动学计算，控制过程复杂。
3.3 关节空间与笛卡尔空间的转换
关节空间与笛卡尔空间之间可以通过正运动学和逆运动学进行相互转换。正运动学将关节空间中的关节角度映射到笛卡尔空间中的末端位姿，逆运动学则实现相反的映射。
4. 蒙特卡洛法在机械臂工作空间求解中的应用
4.1 蒙特卡洛法简介
蒙特卡洛法是一种基于随机采样和统计计算的数值方法，广泛用于积分计算、优化问题、概率模拟等领域。在机械臂工作空间分析中，蒙特卡洛法通过随机采样关节角度，计算机械臂末端的位置，并统计工作空间的形状和范围。
4.2 蒙特卡洛法求解机械臂工作空间的步骤
- 定义关节角度范围：根据机械臂的结构和关节限制，确定各关节角度的取值范围。
- 随机采样关节角度：在各关节角度范围内随机生成大量样本点。
- 计算末端位置：将采样得到的关节角度代入正运动学方程，计算机械臂末端的位置。
- 统计工作空间：通过散点图或概率分布等方式评估机械臂的工作空间。
4.3 蒙特卡洛法求解机械臂工作空间的MATLAB实现
以下是一个基于MATLAB的蒙特卡洛法求解机械臂工作空间的示例代码：
matlab
% 定义机械臂的D-H参数 |
L1 = Link([0 0.5 0 pi/2], 'standard'); |
L2 = Link([0 0 0.5 0], 'standard'); |
L3 = Link([0 0 0.5 0], 'standard'); |
robot = SerialLink([L1 L2 L3], 'name', '3DOF Robot'); |
% 设置随机采样次数 |
numSamples = 10000; |
% 初始化存储末端位置的数组 |
workspacePoints = zeros(numSamples, 3); |
% 随机采样关节角度并计算末端位置 |
for i = 1:numSamples |
% 在关节角度范围内随机生成关节角度 |
qRandom = rand(1, 3) * 2 * pi - pi; % [-pi, pi] |
% 计算正运动学并存储末端位置 |
T = robot.fkine(qRandom); |
workspacePoints(i, :) = transl(T)'; |
end |

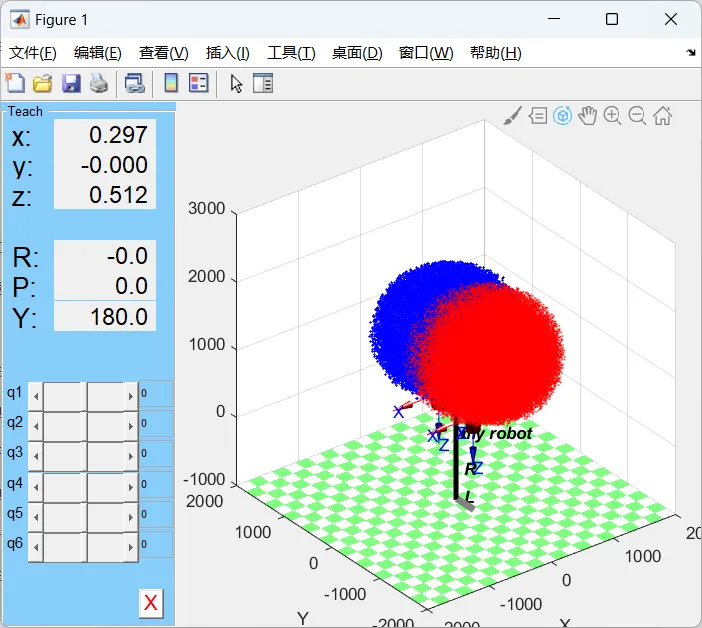

% 绘制工作空间点云图 |
figure; |
scatter3(workspacePoints(:, 1), workspacePoints(:, 2), workspacePoints(:, 3), 5, 'filled'); |
xlabel('X轴'); |
ylabel('Y轴'); |
zlabel('Z轴'); |
title('机械臂工作空间点云图'); |
grid on; |
axis equal; |
4.4 蒙特卡洛法求解机械臂工作空间的优势与局限性
优势：
- 省略繁复的数学推导：与解析法和几何法相比，蒙特卡洛法省略了繁复的数学推导和演算过程。
- 可编程性强：蒙特卡洛法易于在计算机上实现，适用于各种复杂结构的机械臂。
- 图形显示功能强：蒙特卡洛法可以方便地绘制机械臂工作空间的点云图，直观展示工作空间的形状和范围。
局限性：
- 计算量大：蒙特卡洛法需要大量随机采样点来保证结果的准确性，计算量较大。
- 精度受采样点数量影响：采样点数量不足可能导致工作空间边界不清晰或遗漏部分可达区域。

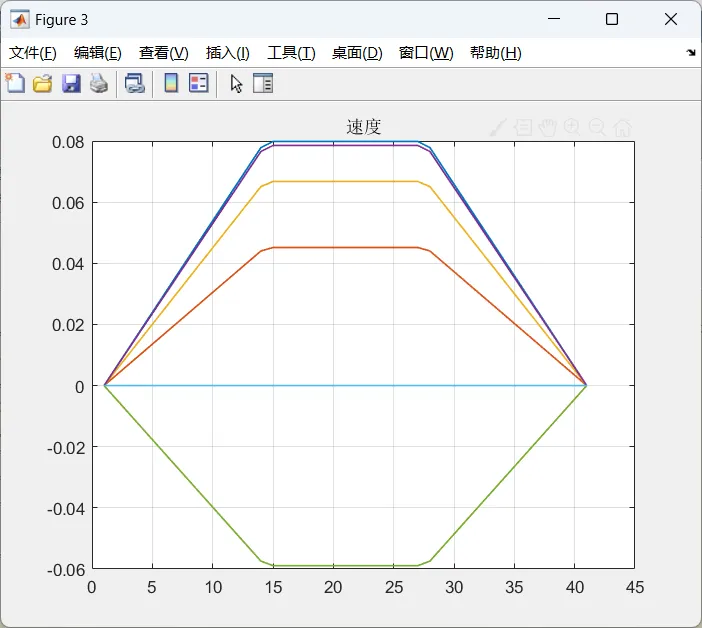

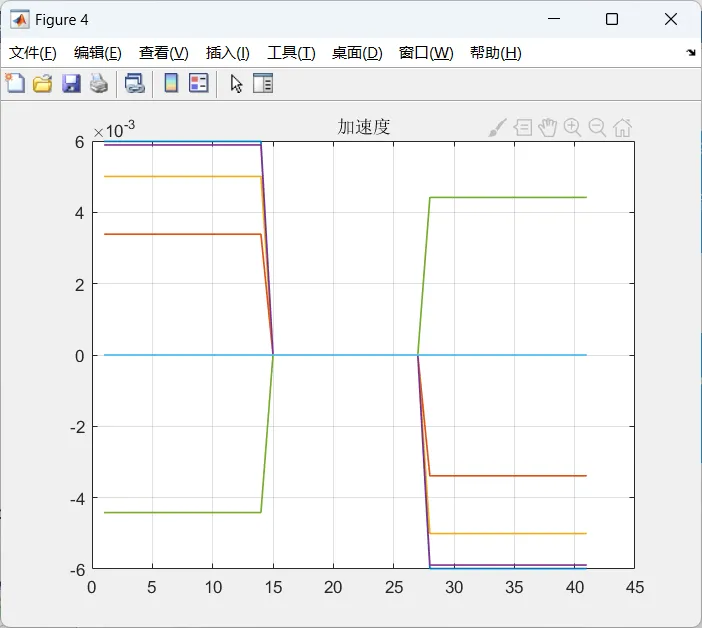

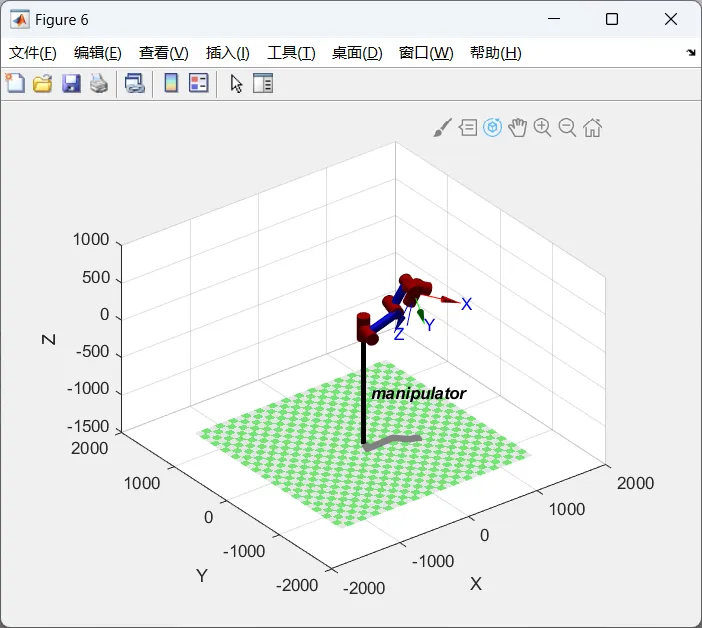

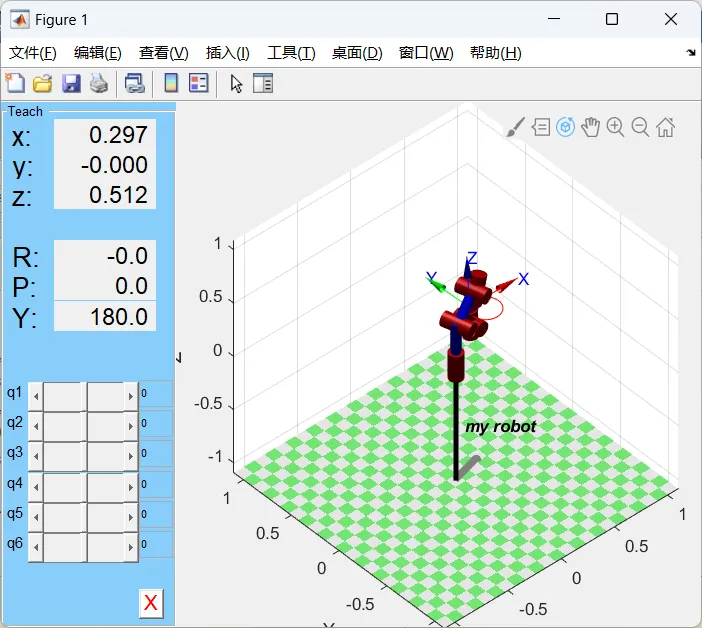

📚2 运行结果
编辑
编辑
编辑
编辑
编辑
