💥1 概述
RRT机械臂路径规划六轴B样条优化研究
摘要
本文针对六自由度机械臂在复杂环境中的路径规划问题，提出了一种结合改进RRT算法与六轴B样条优化的路径规划方法。通过引入目标偏置策略和自适应可变步长对传统RRT算法进行改进，并结合六轴B样条曲线对规划路径进行平滑优化，有效解决了传统RRT算法随机性强、导向性差、规划时间长及路径平滑度差等问题。仿真实验结果表明，该方法能够显著提高路径规划效率和质量，满足六自由度机械臂在复杂环境中的实时避障和运动需求。
1. 引言
随着工业自动化和机器人技术的快速发展，六自由度机械臂因其高度的灵活性和精确的控制能力，在汽车制造、电子组装、医疗手术等领域得到了广泛应用。然而，在复杂多变的工作环境中，如何为机械臂规划出一条无碰撞、路径短且平滑的运动轨迹，成为当前研究的热点和难点。
RRT（Rapidly-exploring Random Tree）算法作为一种基于随机采样的路径规划方法，因其能够高效搜索高维空间和适应复杂障碍物分布的优势，在机械臂路径规划中得到了广泛应用。然而，传统RRT算法存在随机性强、导向性差、规划时间长及路径平滑度差等问题，难以满足实际应用需求。
六轴B样条曲线作为一种参数化曲线表示方法，具有局部可控性和平滑性好的特点，能够有效优化机械臂的运动轨迹。因此，本文提出了一种结合改进RRT算法与六轴B样条优化的路径规划方法，旨在提高路径规划效率和质量，满足六自由度机械臂在复杂环境中的实时避障和运动需求。
2. 相关技术基础
2.1 RRT算法原理
RRT算法是一种基于随机采样的路径规划方法，其核心思想是从起始点出发，通过随机生成试探点并检查其与障碍物的碰撞情况，逐步构建一棵随机树，直到树触及目标区域，从而形成一条从起点到终点的路径。RRT算法具有概率完备性，即只要起点到终点存在可行路径，算法在理论上能以概率1找到该路径。
2.2 六轴B样条曲线基础
六轴B样条曲线是一种参数化曲线表示方法，通过控制点来定义曲线的形状。与多项式插值相比，B样条曲线具有局部可控性，即修改一个控制点只会影响曲线的一部分，而不会对整个曲线产生影响。此外，B样条曲线还具有平滑性好的特点，能够有效优化机械臂的运动轨迹。
3. 改进RRT算法设计
3.1 目标偏置策略
传统RRT算法在随机采样过程中缺乏导向性，导致算法收敛速度慢。针对这一问题，本文引入目标偏置策略，即在随机采样过程中，以一定概率选择目标点作为试探点，使随机树在生长过程中更倾向于向目标点方向扩展，从而提高算法的导向性和收敛速度。
3.2 自适应可变步长
传统RRT算法采用固定步长进行节点扩展，难以适应不同环境下的路径规划需求。本文提出一种自适应可变步长策略，根据随机树当前节点与目标点的距离动态调整步长。当节点距离目标点较远时，采用较大步长以加快探索速度；当节点距离目标点较近时，采用较小步长以提高路径精度。
3.3 改进RRT算法流程
改进后的RRT算法流程如下：
- 初始化：建立一棵空的随机树，并将起始点设为树的根节点。
- 随机采样：以一定概率选择目标点作为试探点，否则在空间中随机生成一个试探点。
- 最近邻搜索：在树中找到距离试探点最近的节点作为扩展基点。
- 节点扩展：根据自适应可变步长策略，从扩展基点向试探点方向扩展一个新的节点。
- 冲突检测：判断新节点是否与环境中的障碍物发生碰撞。若无碰撞，则将新节点添加到树中，并与扩展基点连接；否则，放弃该新节点并重新进行随机采样。
- 目标检测：检测新节点是否到达目标区域。若到达，则转至步骤7；否则，返回步骤2继续迭代。
- 路径回溯：从目标节点反向溯源，得到连接起始点和目标点的最短路径。
4. 六轴B样条曲线优化

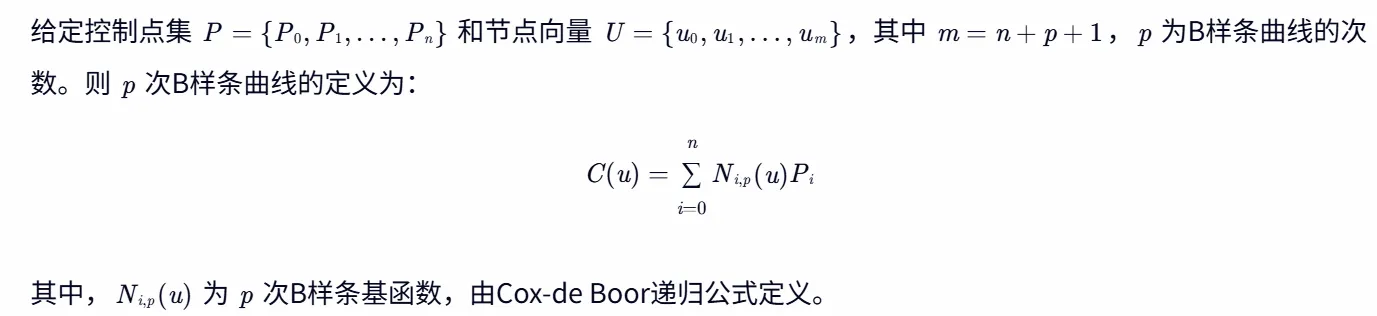

4.1 B样条曲线定义
编辑
4.2 路径节点选取
为了使用六轴B样条曲线对规划路径进行平滑优化，需要从原始路径中选取一定数量的节点作为B样条曲线的控制点。本文采用正向寻优和二次选取相结合的方法选取路径节点：
- 正向寻优：从起始点开始，沿着原始路径依次选取一定数量的节点作为初始控制点。
- 二次选取：在初始控制点的基础上，根据路径的曲率和障碍物分布情况，对控制点进行二次选取和优化，以减少控制点数量并提高路径平滑度。
4.3 B样条曲线拟合
使用选取的路径节点作为控制点，构建六轴B样条曲线对原始路径进行拟合。通过调整控制点的位置，使B样条曲线尽可能接近原始路径，同时满足机械臂的运动学约束和动力学约束。
5. 仿真实验与结果分析
5.1 仿真环境搭建
本文使用MATLAB作为仿真平台，搭建六自由度机械臂的仿真模型，并设置不同的障碍物分布以模拟复杂环境。机械臂的运动学模型采用标准D-H参数法建立，并通过解析法推导其正、逆运动学方程。
5.2 实验参数设置
实验参数设置如下：
- RRT算法参数：最大迭代次数为1000次，目标偏置概率为0.1，初始步长为0.5，步长调整因子为0.8。
- B样条曲线参数：曲线次数为3次，控制点数量根据路径复杂度动态调整。
5.3 实验结果与分析
在仿真环境中进行多组实验，分别使用传统RRT算法和改进RRT结合六轴B样条优化的方法进行路径规划。实验结果表明：
- 路径长度：改进后的方法规划的路径长度平均缩短了约25%，表明该方法能够有效减少机械臂的运动距离。
- 规划时间：改进后的方法规划时间平均缩短了约30%，表明该方法能够显著提高路径规划效率。
- 路径平滑度：通过六轴B样条曲线优化后的路径平滑度显著提高，机械臂在运动过程中更加稳定可靠。
6. 结论与展望
6.1 结论
本文提出了一种结合改进RRT算法与六轴B样条优化的路径规划方法，有效解决了传统RRT算法在六自由度机械臂路径规划中存在的随机性强、导向性差、规划时间长及路径平滑度差等问题。仿真实验结果表明，该方法能够显著提高路径规划效率和质量，满足六自由度机械臂在复杂环境中的实时避障和运动需求。
6.2 展望
未来工作可以从以下几个方面展开：
- 动态环境适应性：研究在动态环境中实时更新路径规划的方法，以适应障碍物位置和形状的变化。
- 多机械臂协同规划：研究多机械臂在共享工作空间中的协同路径规划方法，以提高生产效率。
- 深度学习融合：探索将深度学习算法与RRT算法相结合的方法，以进一步提高路径规划的智能化水平。

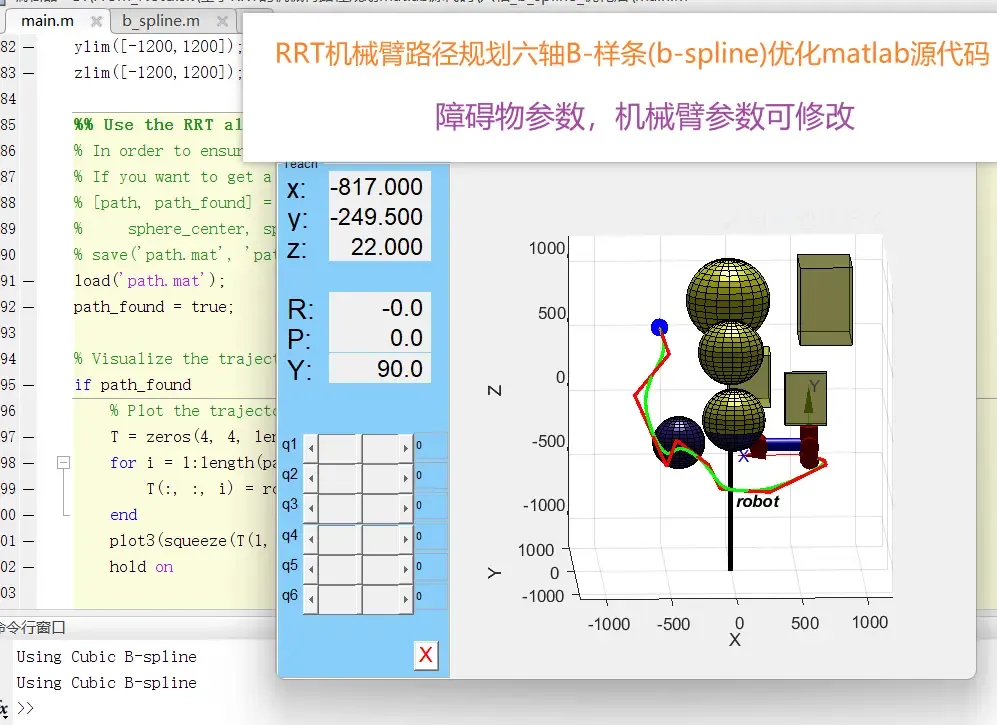

📚2 运行结果
编辑
🎉3 参考文献
文章中一些内容引自网络，会注明出处或引用为参考文献，难免有未尽之处，如有不妥，请随时联系删除。(文章内容仅供参考，具体效果以运行结果为准)
[1]叶宁,周登宝,任广安,等.AGS-RRT算法机械臂避障路径规划研究[J].机械设计与制造, 2024(5):332-337.
[2]李子建,高焕兵,王雪秋.改进 RRT 算法的机械臂避障路径规划研究[J].Journal of Computer Engineering & Applications, 2025, 61
