简介

UML（统一建模语言）

由于其简单，通义又能够表达软件设计中的动态和静态信息

UML的词汇表包含了3中构造块：事物、关系、图。

事物是对模型中最具有代表性的成分的抽象，关系把事务结合在一起，图聚集了相关的事务。

一、事物

1. 分类

1. 构造事务-->（静态）
2. 行为事务-->（动态）
3. 分组事务
4. 注释事务

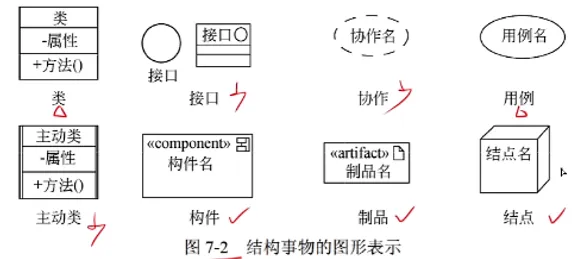

构造事物

1. 是UML中的名词，它们通常是模型的静态部分
2. 图形

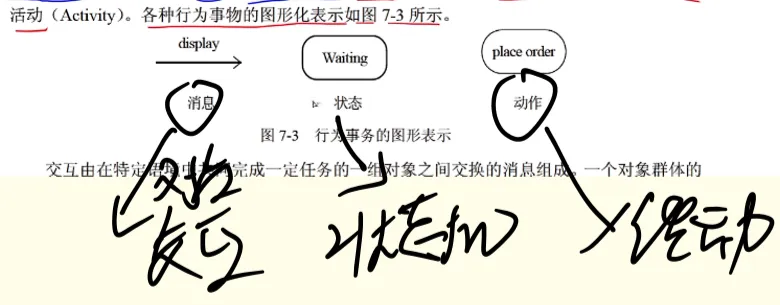

行为事物

1. 是UML模型中的动态部分
2. 是模型的动词描述了行为
3. 图形

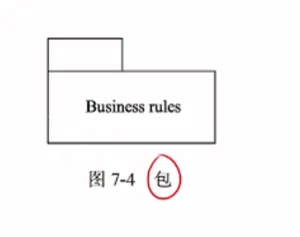

分组事物

1. 是UML的组织部分
2. 图形

注释事物

1. UML中的解释部分
2. 图形

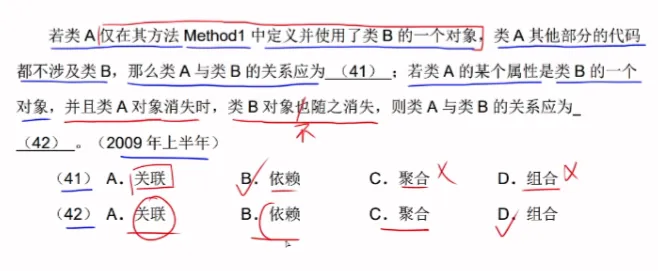

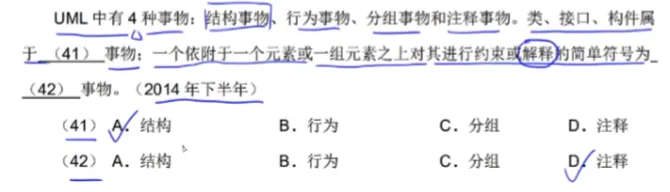

例题

二、关系

有四种关系：

• 依赖
• 关联
• 返还
• 实现

依赖

1. 是两个事物间的语义关系
2. 独立事物发生变化会影响依赖事物的语义

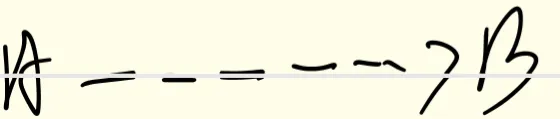

3. 例如：

1. B为独立事物
2. A为依赖事物
3. B改变会影响到A

关联

1. 它描述了一组链，链是对象间的连接。它描述了整体和部分的关系

1. 在关联图上可以标多重度和角色

例如：

2. 关系描述为（交叉看）：

1. 一位雇主有0个或0名员工
2. 一位员工有0个或1名雇主

3. 聚集是一种特殊的关联

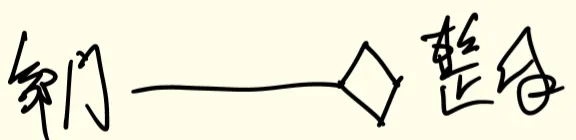

1. 聚集分为

1. 聚合：部分和整体的生命周期不一致，整体消失了，部分还存在

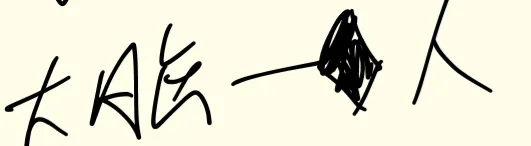

1. 组合：部分和整体生命周期一致，整体消失了，部分也随之消失

4. 单项关联

1. 理解：依赖是偶然的，临时的。
2. 例如：人需要氧气，氧气并不依赖于人

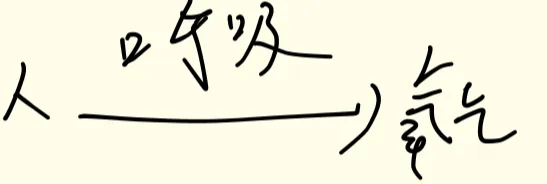

5. 关联名

1. 呼吸为此关联的关联名

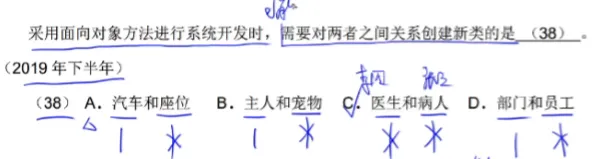

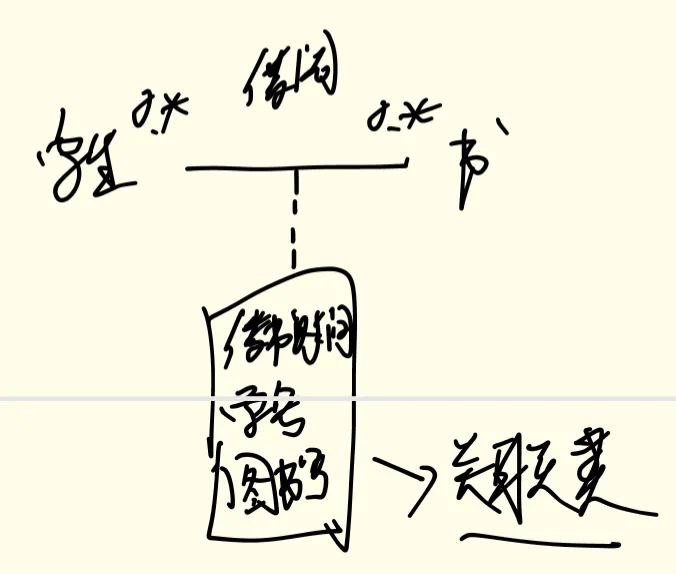

6. 关联类

1. 需要满足条件：

1. 多对多联系，
2. A的实例可以重复B的实例

2. 例如：一个学生可以重复借一本书

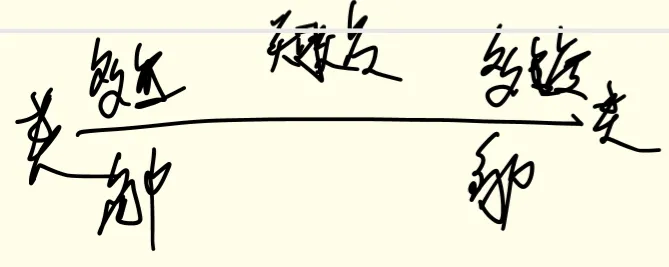

7. 关联的整体格式：

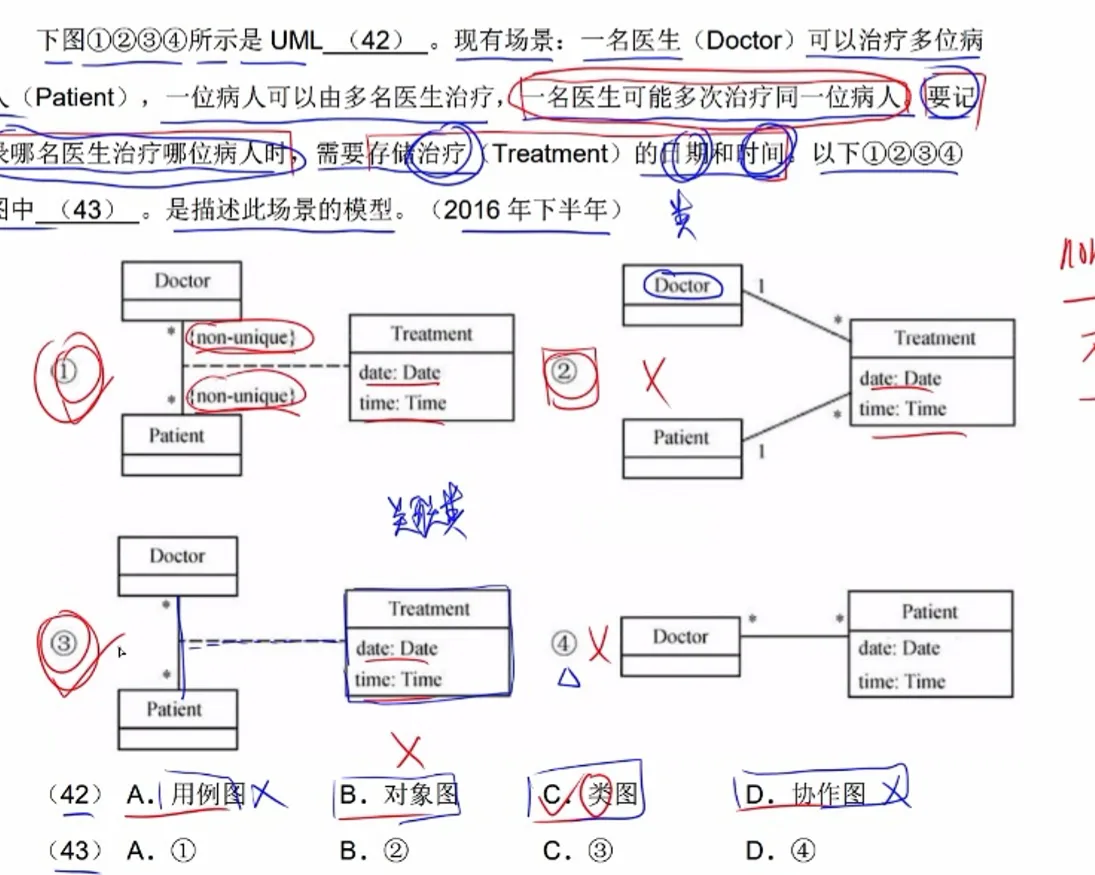

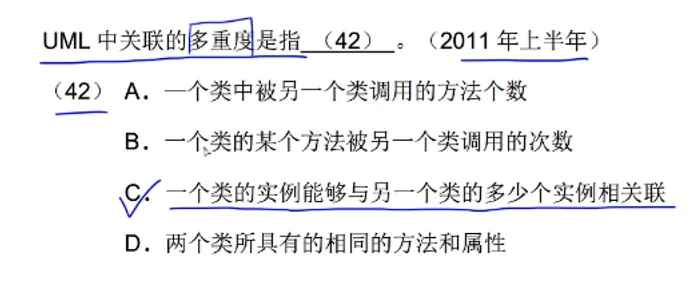

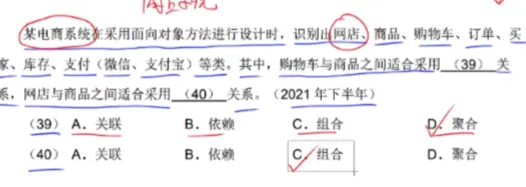

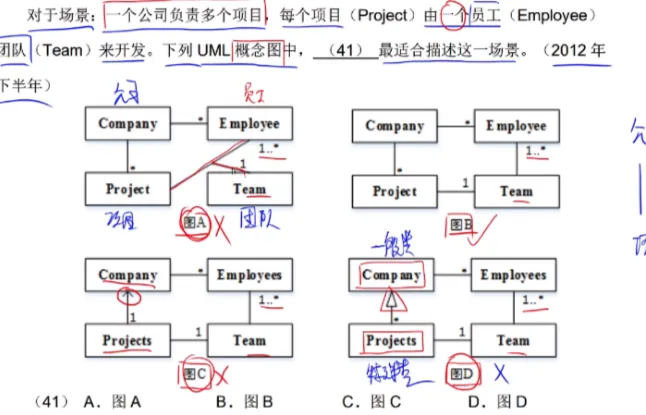

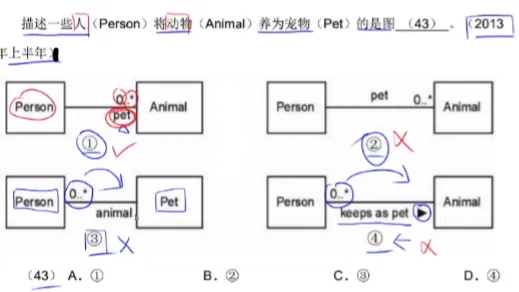

8. 例题

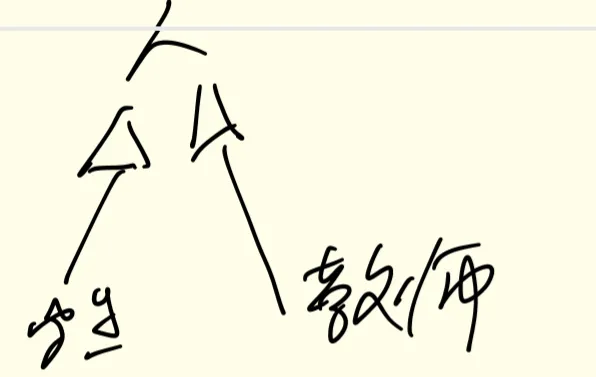

泛化

父类泛化子类，子类继承父类

1. 例如

、

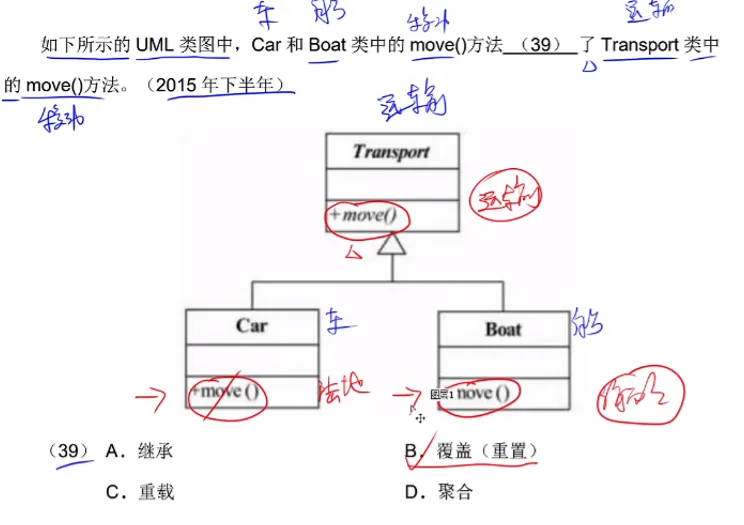

实现

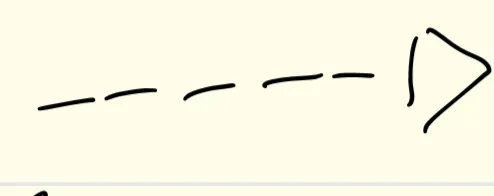

1. 形状

2. 常用于

例题

注意：此题答案存在争议

三、UML中的图

1. 图是一组元素的图形表示，大多数情况下把图画成顶点（代表事物）和弧（代表关系）连通图

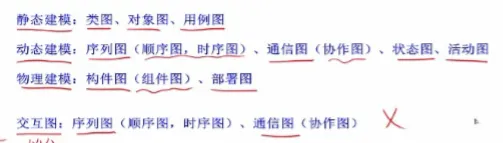

2. 软考需要学习的图：

1. 静态建模：类图、对象图、用例图
2. 动态建模：序列图（顺序图、时序图）、通信图（协作图）、状态图、活动图
3. 物理建模：构件图（组件图）、部署图
4. 交互图：序列图（顺序图、时序图）、通信图（协作图）

类图

1. 类图展示了一组对象、接口、写作和它们之间的关系
2. 对系统静态建模是的三种方式

1. 对系统的词汇建模
2. 对简单的协作建模
3. 对逻辑数据库模式建模

3. 类的图形

1. 权限修饰符号

1. +：public
2. -：private
3. #：protectea（受保护的）
4. ~:package（包的）

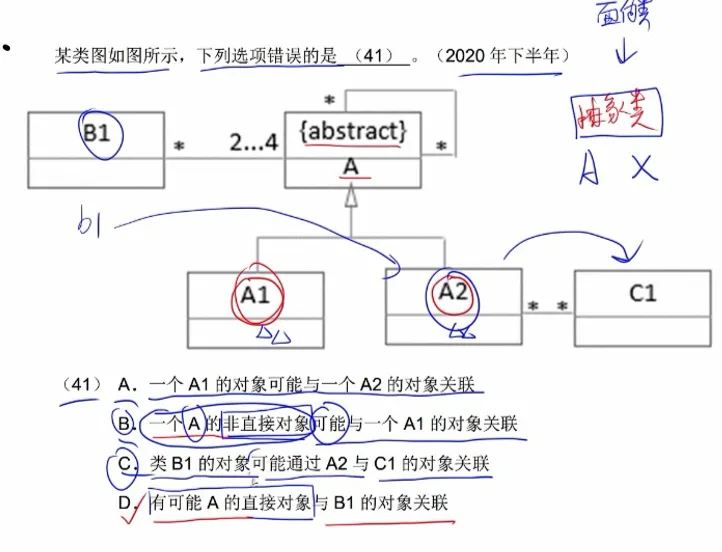

4. 例题

答案：CA

对象图

1. 展现了某一时刻、一组对象以及它们间的关系
2. 对系统静态建模

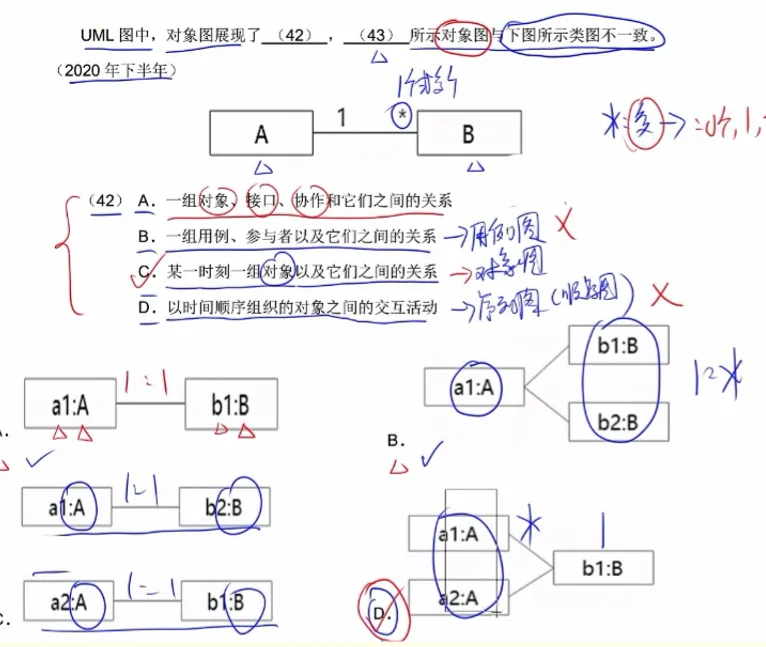

3. 例题

用例图

1. 展现了一组用例参与者以及它们间的关系
2. 对系统静态建模，主要支持系统的行为
3. 对系统建模的两种方式

1. 对系统的语境建模
2. 对系统的需求建模

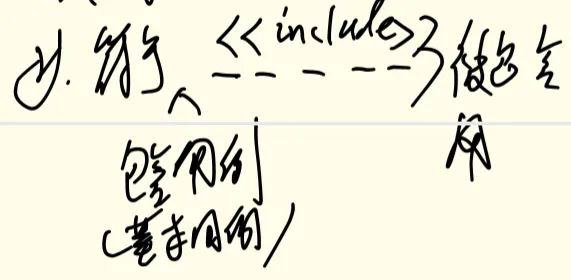

4. 包含关系（include）

1. 用例和用例间的关系

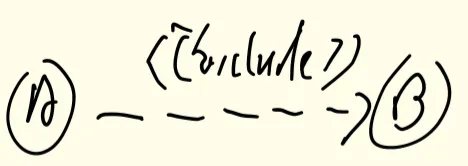

2. 符号：

1. 例如：A包含B

1. 例如：当图书管理员需要删除图书操作时，包含了查询图书的步骤。

5. 扩展关系（extend）

1. 用于表示用例和用例之间的关系
2. 解释：一个用例执行的时候，可能发生一些特殊或可选的情况，这种情况就是这个用例的扩展
3. 符号：

1. 例如：B扩展A

1. 例如，借书预期后会出现罚款的扩展。

6. 包含和扩展的区分

1. 包含：一定执行
2. 扩展：可能执行

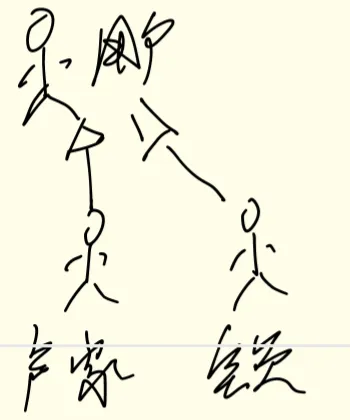

7. 泛化关系

1. 参与者与参与者之间的关系
2. 父类泛化子类
3. 例如：商家和会员都是用户的子类

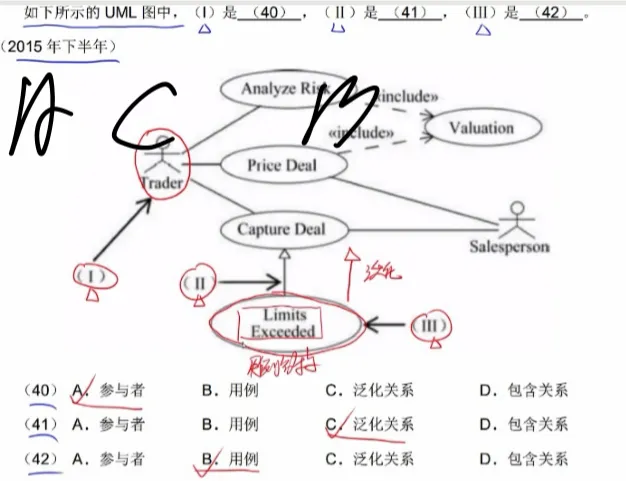

8. 例题：

序列图（顺序图、时序图）

1. 描述了以时间顺序组织的对象间的交互活动
2. 序列图不同于通信图的特征

1. 序列有对象生命线
2. 有控制焦点

3. 一张序列图只描述一个用例
4. 序列图中：实现是看指向自己的方法

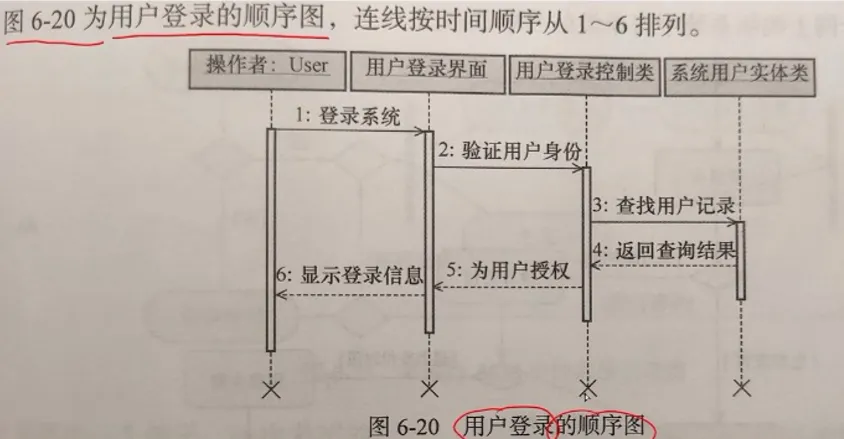

5. 例图

6. 消息分类

1. 消息

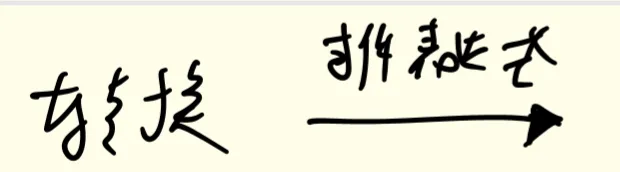

2. 返回消息
3. 同步消息（调用消息）
4. 一部消息

7. 同步和异步

1. 同步：需要等待
2. 一起执行

8. 对象销毁符号：X

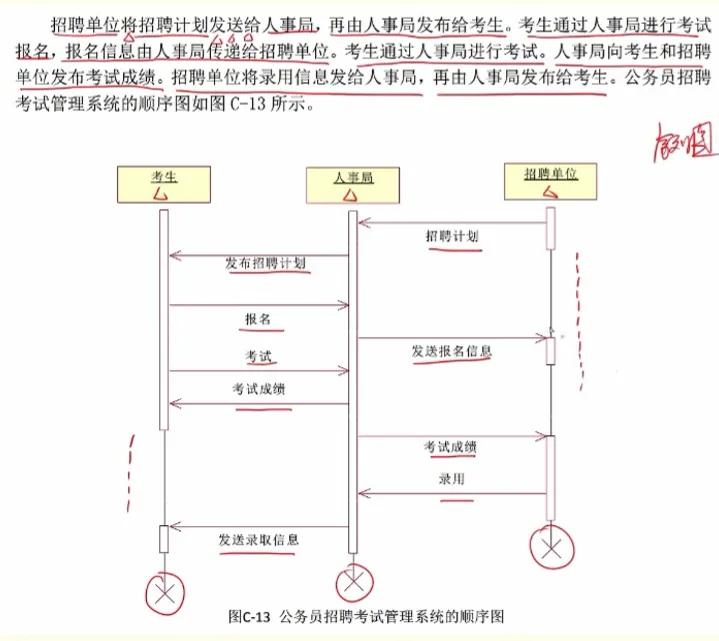

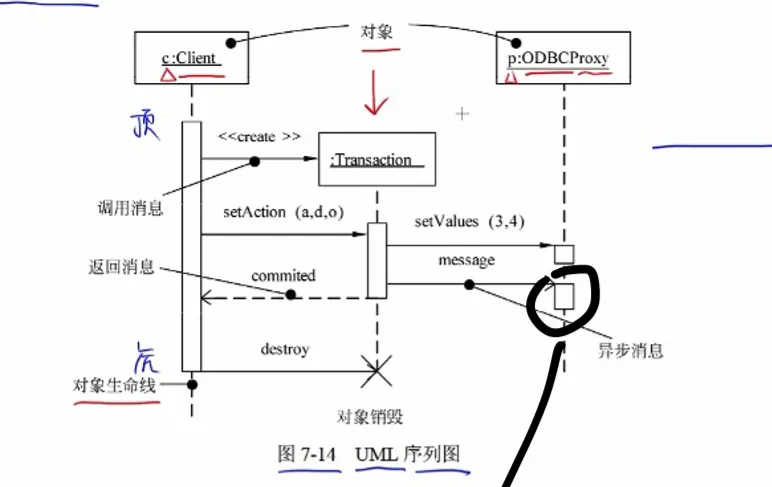

9. 例图

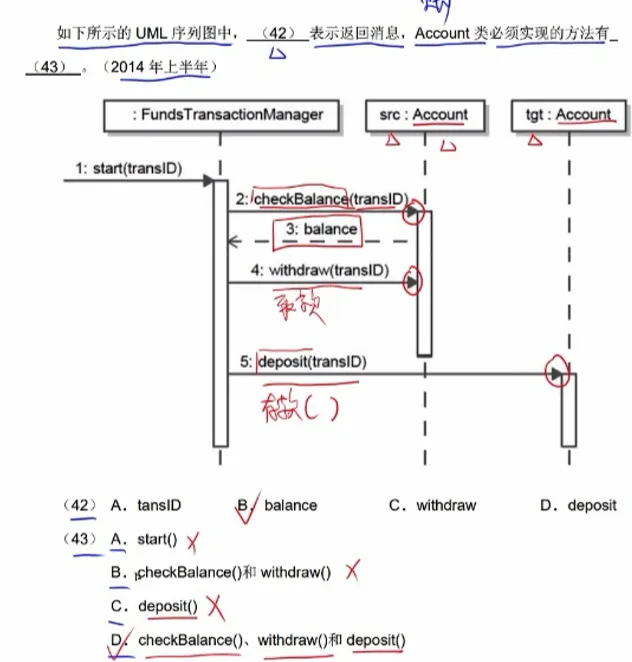

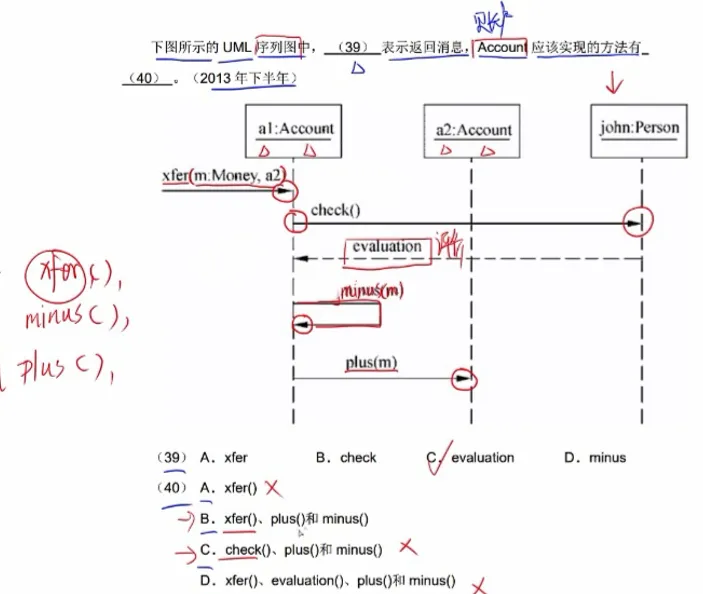

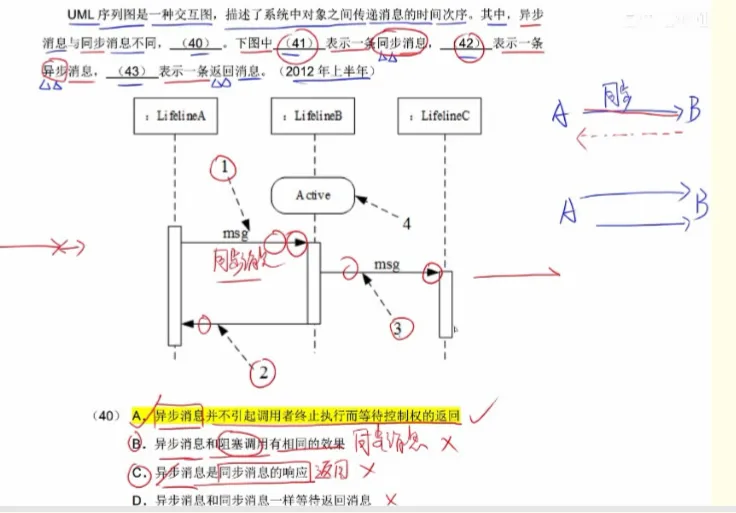

10. 例题

通信图（协作图）

1. 展现了对象间消息流及其顺序
2. 强调收发信息的对象的结构组织
3. 通信图有顺序号，

1. 表示一个消息的时间顺序

4. 序列图和通信图之间可以相互转换

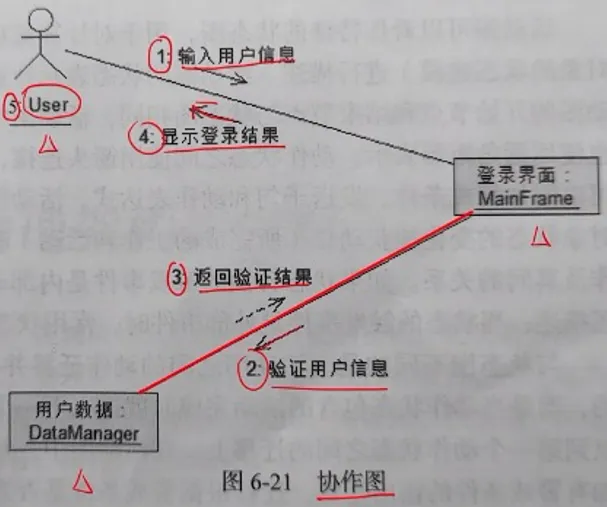

5. 例图

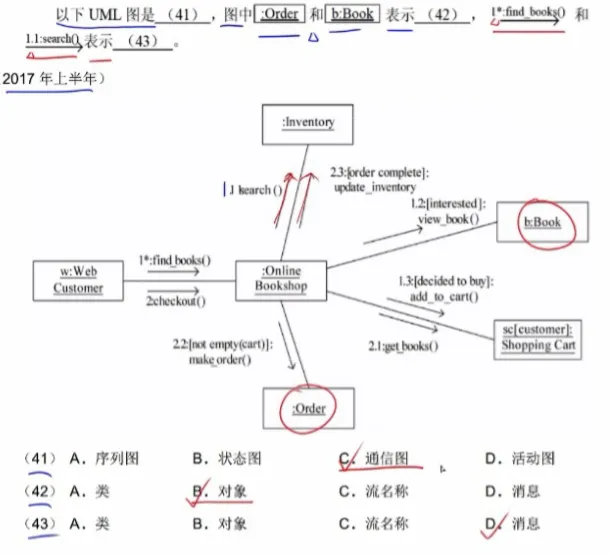

6. 例题

状态图

1. 展现了一个状态机，它由状态、转换、事件和活动组成。
2. 状态图只描述一个对象间的交互
3. 转换又称迁移
4. 活动也称动作
5. 转移包括两个状态，源状态和目标状态
6. 活动可以在状态内执行，也可以在转换时执行
7. 事件触发转移
8. 组合状态别名：超状态
9. 嵌套状态别名：子状态
10. 状态图是对反应型对象建模

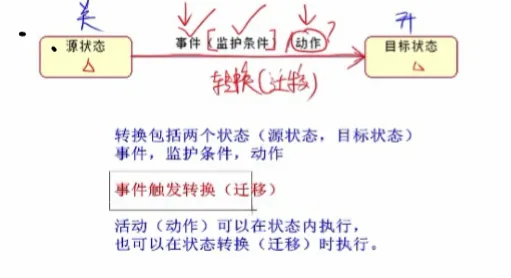

11. 格式：

状态

1. 一个状态代表了系统一种行为模式

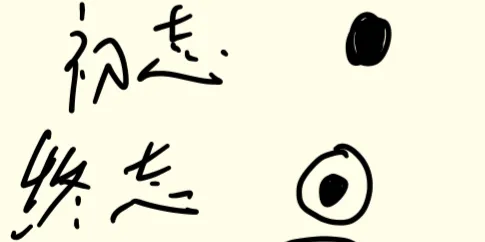

2. 形状有：

1. 初态
2. 终态
3. 注意：初态必须有一个，终态可有0个或多个

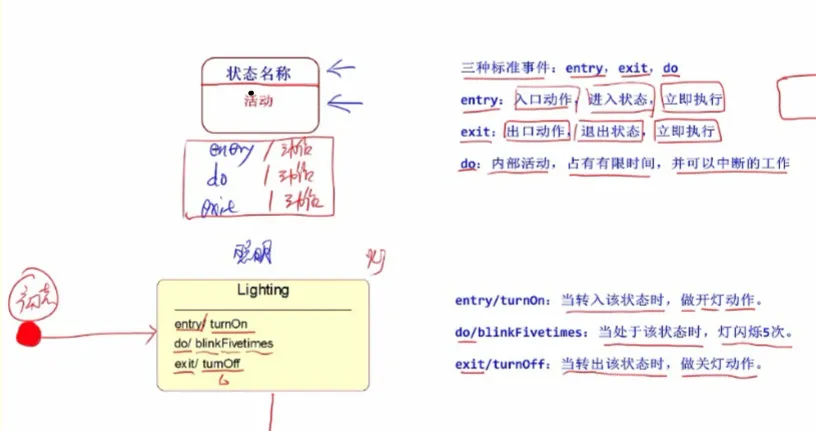

3. 状态图形为一个圆角矩形，其中包含了三部分

1. 状态名（必须有）
2. 变量（可选）
3. 活动表（可选）

4. 转换

1. 线上事物发生时，状态转换开始

活动

1. 是由若干个动作组成的
2. 活动表语法格式：

1. 事件名（参数表）/动作表达式

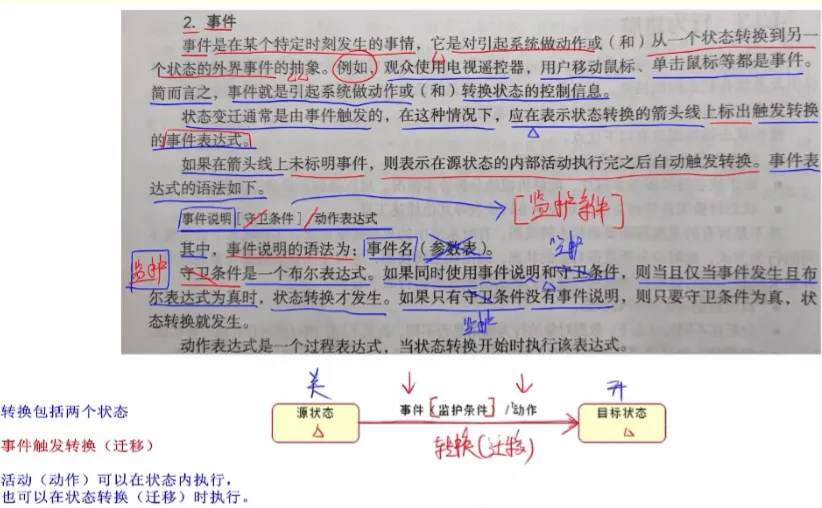

事件

1. 它是对引起系统做动作和从一个状态转向另一个状态的抽象
2. 例如：用户使用电视遥控器，

1. 电视剧的状态从关机到开机

3. 如果箭头线上没有标记事件，则

1. 源状态的内部活动执行完后自动触发转换

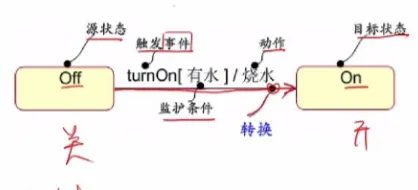

例图

1. 步骤：

1. 触发事件并且有水》》开关从关转换为开并且开始烧水

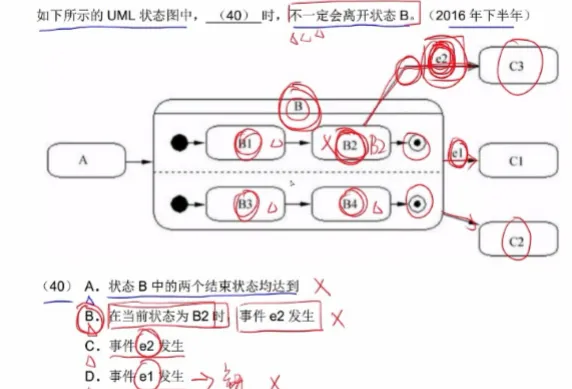

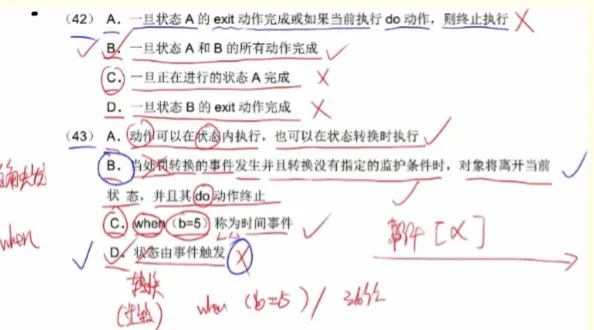

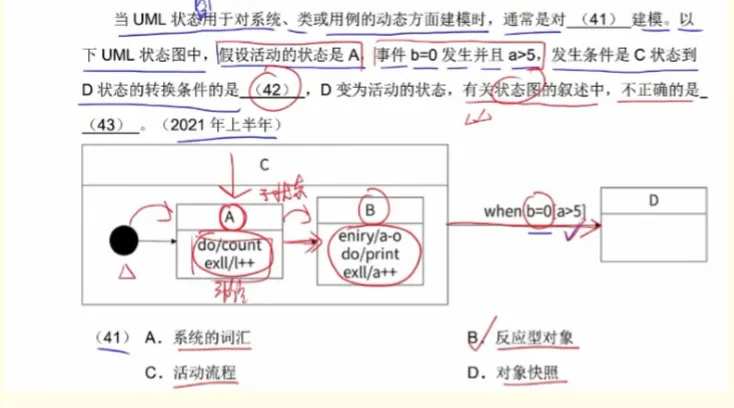

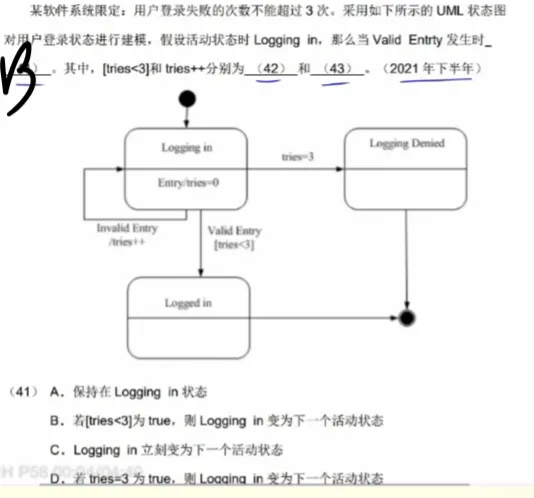

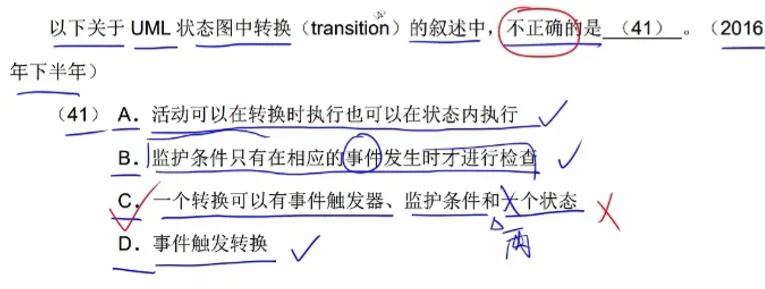

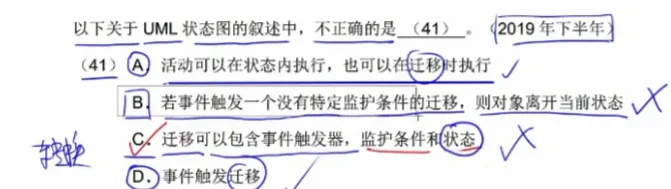

例题

上题解释：C选项并没有说当前状态是B2，所有可能是B1，B3，B4，这样的话就不会触发B2到C3

上题答案为：C

上题：42为：条件；43为：转换

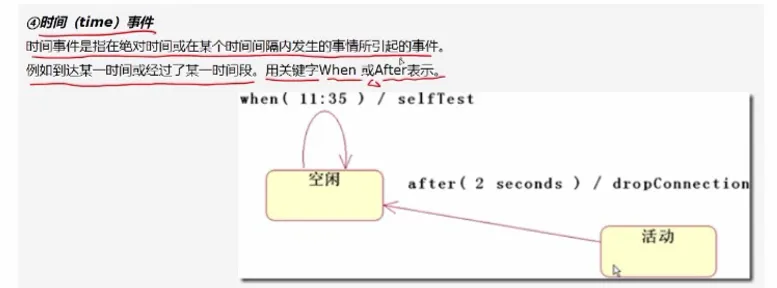

扩展：

事件事件

活动图

1. 是一种特殊的状态图
2. 展现了从一个活动到另一个活动的流程
3. 强调对象间的流程
4. 对系统建模时，分为两类

1. 对工作流建模
2. 对操作流建模

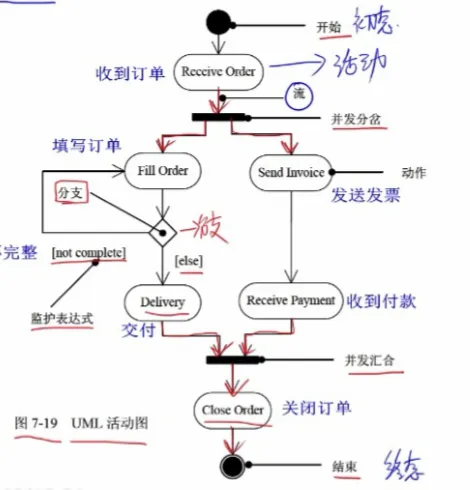

5. 例图

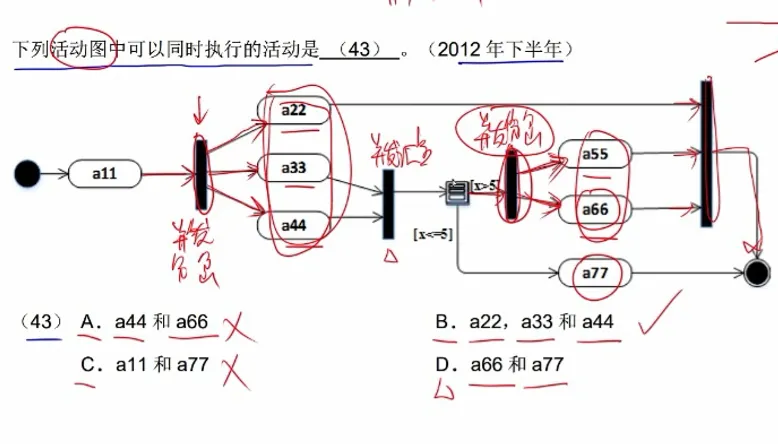

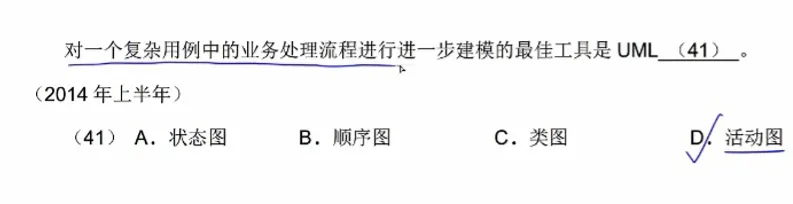

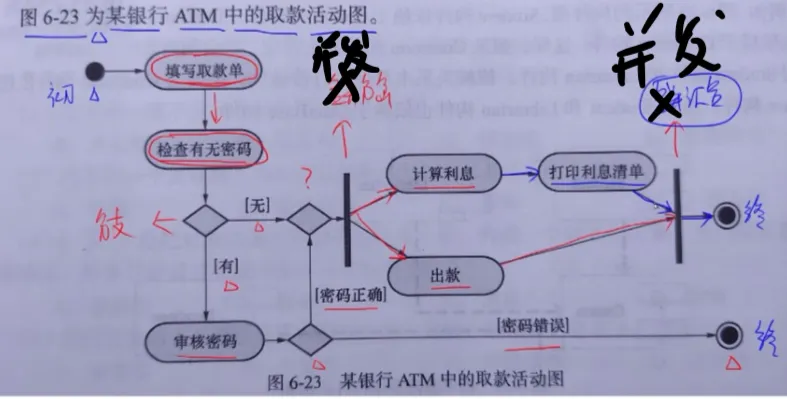

例题

构件图（组件图）

展现了构件（组件）间的组织和依赖

1. 半圆为需接口
2. 满圆为供接口
3. 关系：需依赖于供
4. 符号

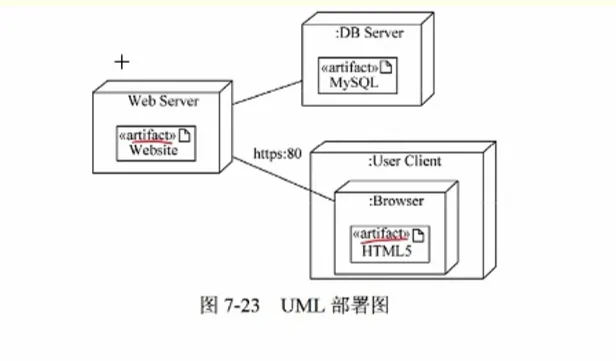

部署图

1. 是用来对面向对象系统的物理方面的建模
2. 展现了运行时处理结点以及其中构件（制品）的配置
3. 展现了系统软件和硬件之间的关系

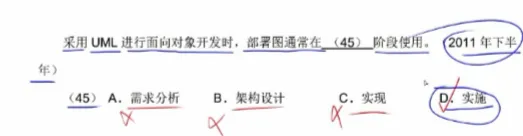

4. 部署图是在实施阶段使用的
5. <<artiface>>表示制品

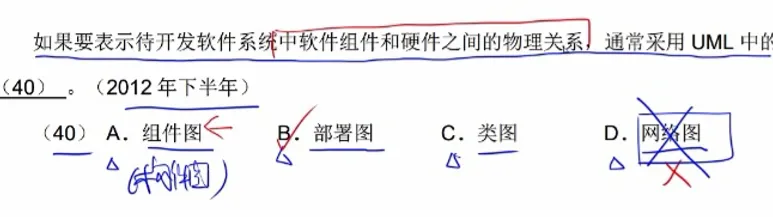

6. 例题

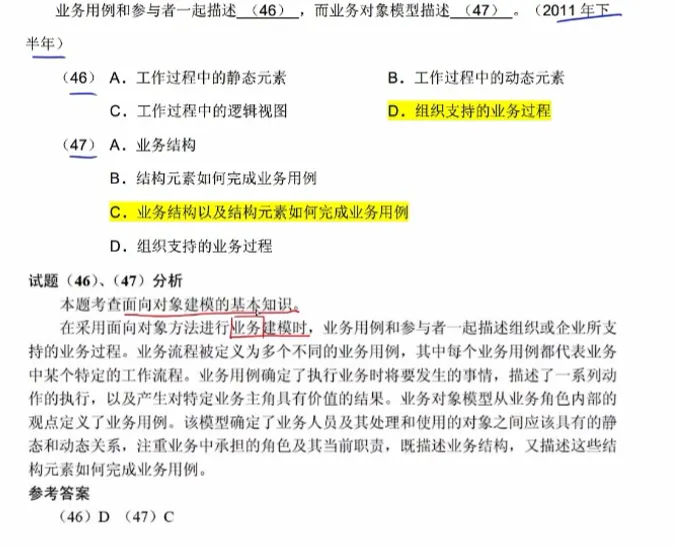

四、总和

例题：

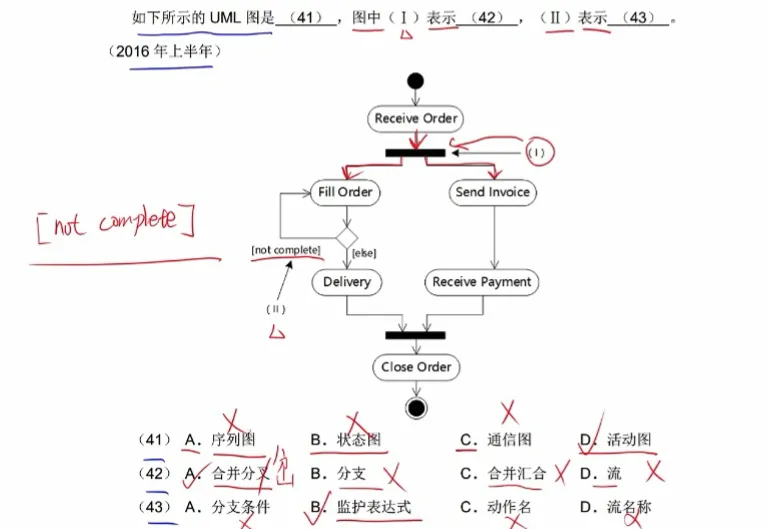

五、杂题

答案：41为：1；42为：3；43为：2
