【故障识别】基于CNN-SVM卷积神经网络结合支持向量机的数据分类预测研究(Matlab代码实现)

简介: 【故障识别】基于CNN-SVM卷积神经网络结合支持向量机的数据分类预测研究(Matlab代码实现)

💥💥💞💞欢迎来到本博客❤️❤️💥💥

🏆博主优势:🌞🌞🌞博客内容尽量做到思维缜密,逻辑清晰,为了方便读者。

⛳️座右铭:行百里者,半于九十。

💥1 概述

参考文献:

image.gif 编辑

基于CNN-SVM的数据分类预测研究是一种常见的故障识别方法。CNN(卷积神经网络)是一种深度学习模型,具有良好的特征提取能力;而SVM(支持向量机)是一种经典的机器学习算法,用于进行数据分类。这两种方法的结合可以充分发挥各自的优势。

首先,CNN作为预处理步骤,可以自动学习输入数据的特征表示,从而减少手工特征工程的工作量。通过堆叠多个卷积层和池化层,CNN可以有效地从原始数据中提取有意义的特征。

接下来,将CNN的输出特征作为SVM的输入,用于进行分类预测。SVM是一种二分类模型,通过定义决策边界来将数据分为两类。通过高维特征的转换和核函数的选择,SVM可以在非线性分类问题上表现出很好的性能。

在故障识别领域,可以将CNN-SVM模型应用于基于传感器数据的故障分类任务。例如,可以使用传感器收集的数据作为CNN的输入,经过卷积和池化操作后得到特征表示,然后将特征输入SVM进行分类预测。这样的模型可以自动学习传感器数据中的模式和特征,从而实现故障的准确分类。

需要注意的是,构建CNN-SVM模型需要进行适当的参数选择和调优,以达到更好的性能。此外,还需要使用适当的数据集进行训练和评估,以验证模型的准确性和泛化能力。

适用于轴承故障识别/诊断/分类,变压器油气故障识别识别/诊断/分类,电力系统输电线路故障区域识别/诊断/分类,绝缘子、配网故障识别/诊断/分类。

EXCEL表格直接导入,更换Excel表格的数据即可。

卷积神经网络

卷积神经网络(CNN)是一种特殊的前馈深度学习算法,具有强大的特征提取能力和非线性运算能

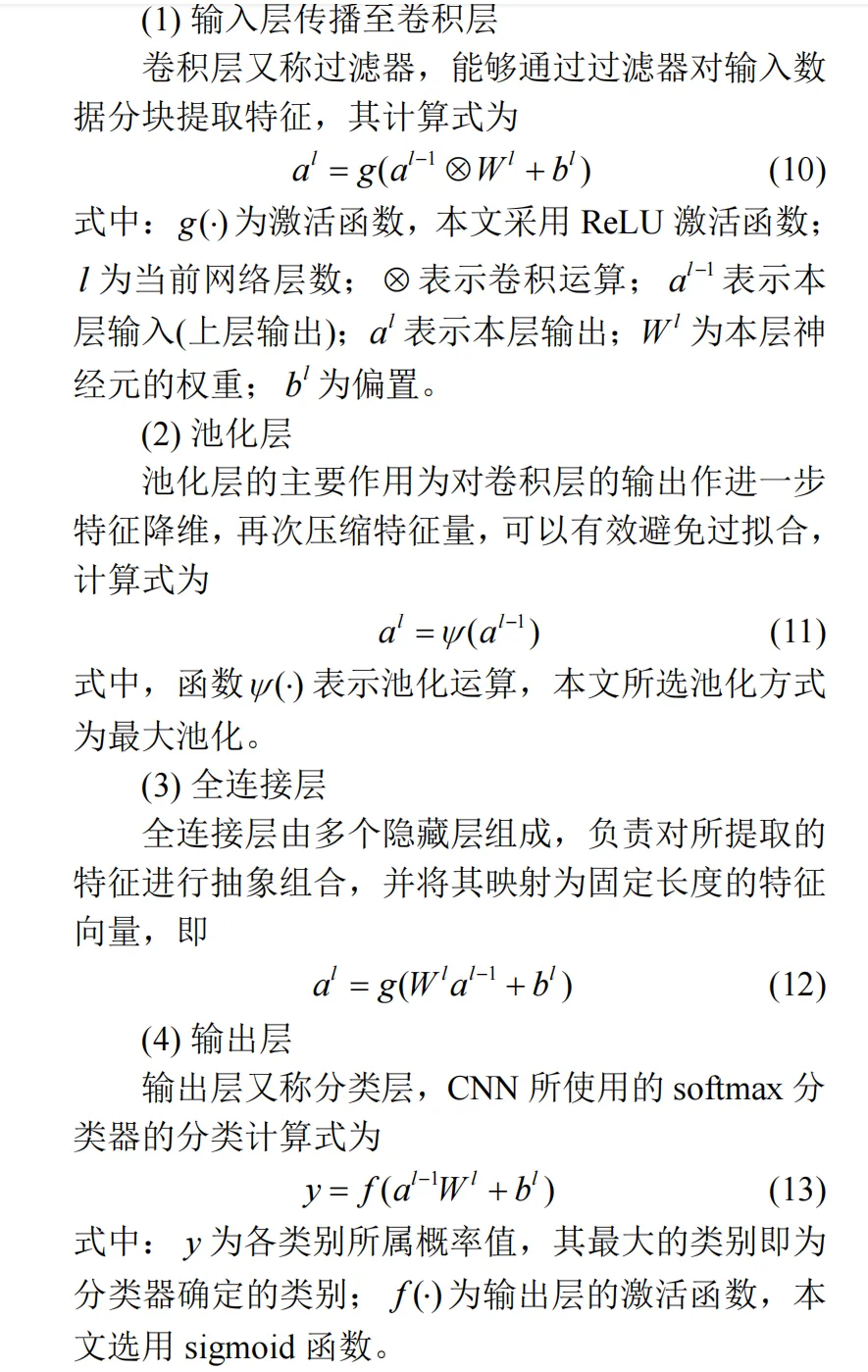

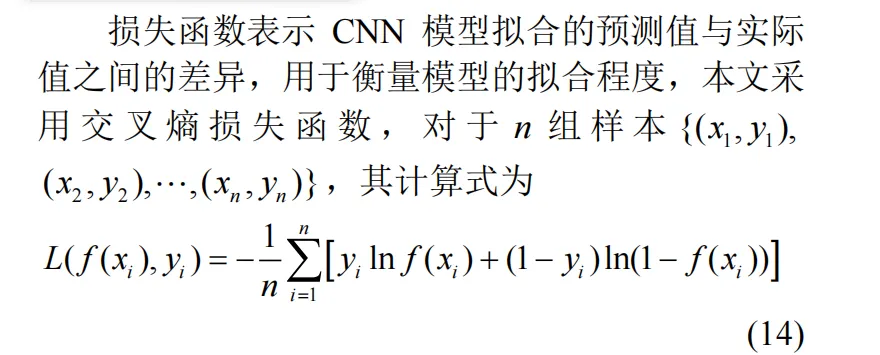

力,可以从原始数据中直接提取其明显特征,从而能够有效避免传统深度学习方法需要采取复杂数学方法进行数据特征提取的问题,其网络结构主要包含输入层、卷积层、池化层、全连接层和输出层.计算步骤如下所述。

image.gif 编辑

image.gif 编辑

支持向量机

image.gif 编辑

一、CNN与SVM在故障识别的理论基础

1. CNN的特征提取机制

  • 核心原理:通过卷积层自动学习数据的局部空间特征,池化层压缩特征维度,全连接层整合全局信息。故障数据(如振动信号、红外图像)需转换为二维矩阵(如时频图)输入CNN 。
  • 技术优势
  • 自动特征学习,避免手工特征工程的局限性
  • 权值共享与局部感知降低参数冗余,提升鲁棒性
  • 适应噪声环境,在强噪声下保持高准确率(如轴承故障诊断达99.64%)

2. SVM的分类决策机制

  • 核心原理:基于结构风险最小化,通过核函数将非线性数据映射到高维空间,构造最优分类超平面 。
  • 核函数选择:RBF核(径向基函数)最常用,可处理高维非线性分类
  • 多分类策略:采用"一对多"(One-vs-Rest)或"一对一"(One-vs-One)解决多故障类型识别
  • 技术优势
  • 小样本场景下泛化能力强,适合工业数据稀缺场景
  • 支持向量机制减少过拟合风险

二、CNN-SVM融合模型的技术实现路径

1. 级联式融合(主流方法)

  • 流程
    image.gif 编辑
  • 关键步骤
  • 数据预处理:归一化(Min-Max或Z-score)、时频转换(小波变换)、数据增强(添加噪声/旋转)

    image.gif 编辑
  • 特征提取:截取CNN最后一层卷积或池化层输出作为特征向量(如全连接层前)
  • SVM训练:采用Sci-kit-learn库实现,优化惩罚因子C与核参数γ

2. 端到端融合(替代方案)

  • 实现方式:将SVM目标函数替换CNN的Softmax层,通过反向传播联合训练
  • 优势:特征提取与分类协同优化
  • 局限:训练复杂度高,需调整L2-SVM损失函数

3. 性能优化技术

  • 特征归一化:对CNN输出特征进行功率归一化 + l₂归一化,提升SVM泛化能力
  • 参数调优
  • CNN层数设计(通常3-5层卷积)
  • SVM核函数选择(RBF核在电力故障中准确率95.83%)

三、工业应用案例与性能对比

1. 典型领域性能

应用场景 模型 准确率 数据来源 优势
抽油机井故障诊断 CNN-SVM 99.71% 示功图图像 免手工特征提取
光伏组件故障 改进CNN-SVM >98% 红外图像 适应复杂背景
轴承故障识别 深度CNN-SVM 99.64% 振动信号 抗噪声能力强
电力输电线路故障 CNN-SVM 96.67% 电气量时序数据 同步多测点数据

2. 与传统方法对比

  • 特征工程依赖:传统方法需手动提取特征(如时域统计量),CNN-SVM实现端到端自动化
  • 小样本适应性:SVM在小样本数据(如核电轴承故障)中优于纯CNN模型
  • 计算效率:CNN训练耗时较长,但推理阶段SVM分类速度更快

四、模型评估与挑战

1. 核心评估指标

指标 计算公式 工业意义
准确率 (Accuracy) (TP+TN)/(TP+TN+FP+FN) 整体分类效果
召回率 (Recall) TP/(TP+FN) 故障漏检率(安全关键)
F1-Score 2×(Precision×Recall)/(Precision+Recall) 综合精确率与召回率

image.gif 编辑

2. 局限性

  • 数据需求:CNN需大量标注数据,数据不足时SVM优势更显著(如医疗影像诊断中SVM准确率94.72% vs CNN 95.58%)
  • 硬件成本:CNN训练需GPU加速,边缘设备部署难度高
  • 解释性差:CNN特征层可解释性弱于SVM支持向量

五、未来研究方向

  1. 动态自适应:结合迁移学习(如Transformer-CNN),解决工况变化导致的特征漂移
  2. 轻量化设计:通道剪枝压缩CNN参数,适配嵌入式设备
  3. 多模态融合:整合振动、温度、声学等多源传感器数据
  4. 混合架构创新:引入注意力机制(如CNN-LSTM-Attention)强化关键特征提取

结论

CNN-SVM融合模型通过CNN的特征自动化能力SVM的小样本分类优势互补,在故障识别中实现高精度(普遍>95%)与强鲁棒性。其在轴承诊断、电力系统、光伏等领域的成功应用验证了工程价值,但需针对数据规模与硬件条件优化架构。未来研究将向自适应轻量化、多模态融合方向演进,进一步提升工业场景普适性。

📚2 运行结果

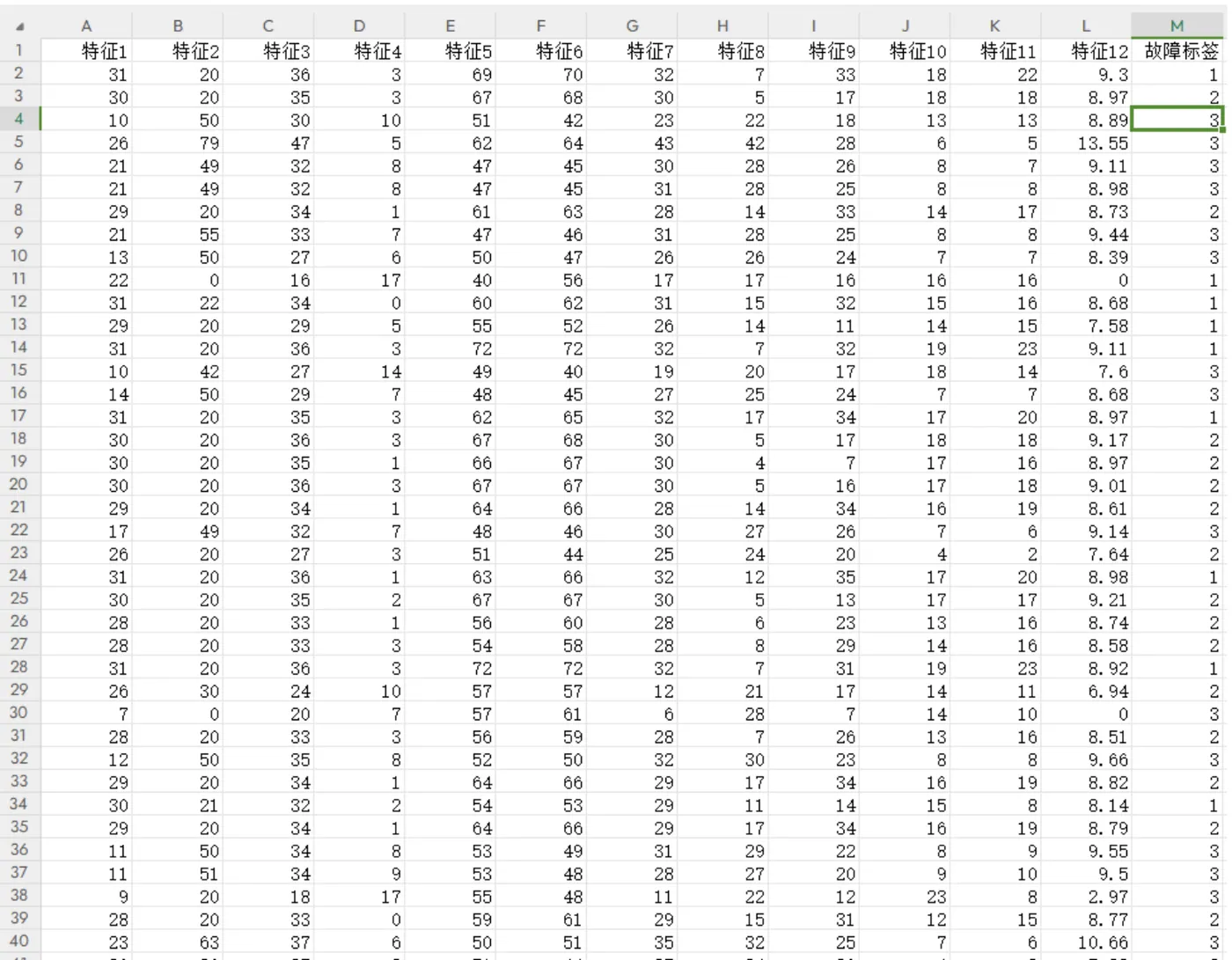

2.1 数据

image.gif 编辑

2.2 测试集的预测值与实际值

image.gif 编辑

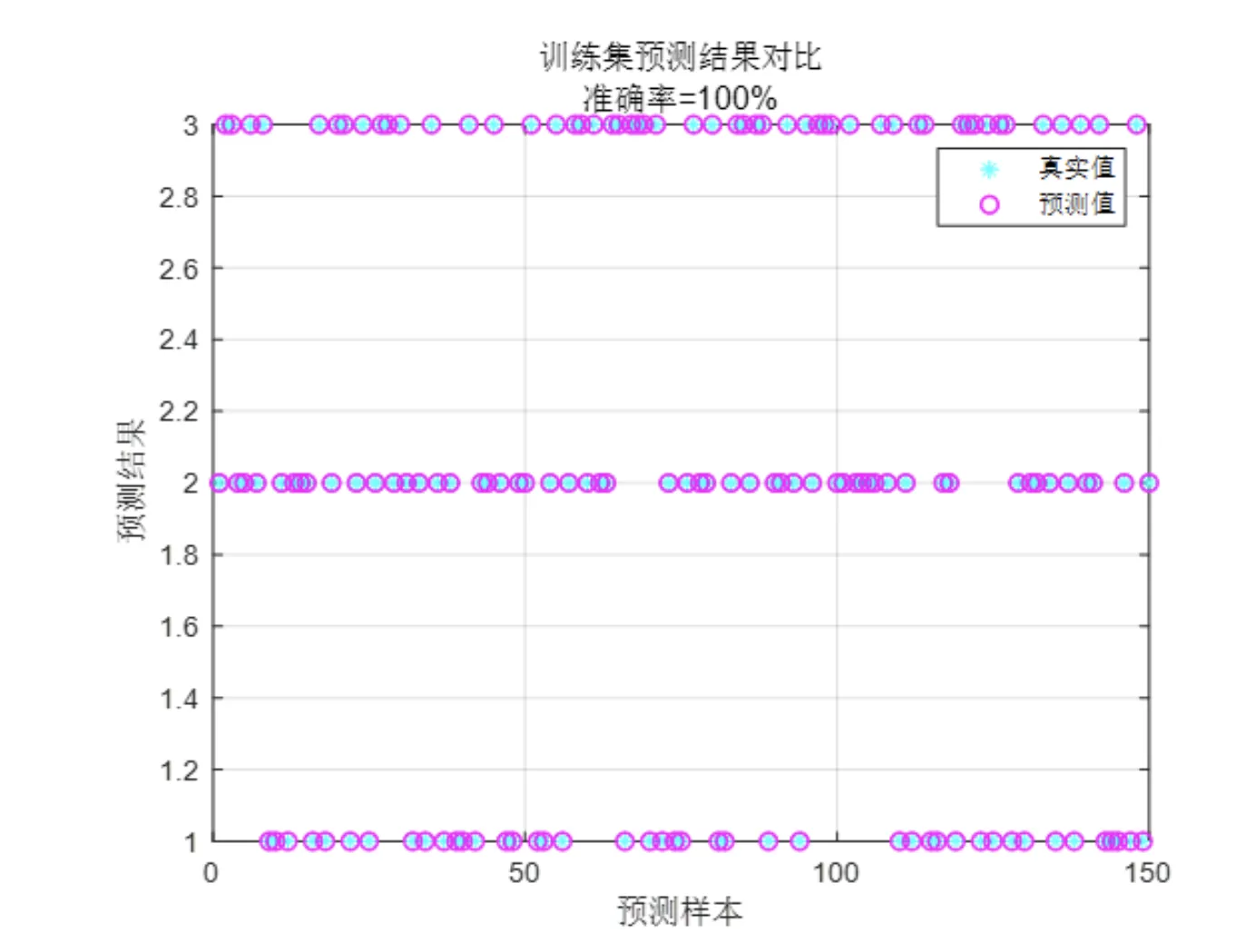

2.3 训练集的预测值与实际值

image.gif 编辑

部分代码:

%%  绘图figureplot(1:M,T_train,'c*',1:M,T_sim1,'mo','LineWidth',1)legend('真实值','预测值')xlabel('预测样本')ylabel('预测结果')string={'训练集预测结果对比';['准确率=' num2str(error1) '%']};title(string)grid
figureplot(1:N,T_test,'c*',1:N,T_sim2,'mo','LineWidth',1)legend('真实值','预测值')xlabel('预测样本')ylabel('预测结果')string={'测试集预测结果对比';['准确率=' num2str(error2) '%']};title(string)grid

🎉3 参考文献

文章中一些内容引自网络,会注明出处或引用为参考文献,难免有未尽之处,如有不妥,请随时联系删除。

[1]田鹏飞,于游,董明等.基于CNN-SVM的高压输电线路故障识别方法[J].电力系统保护与资料获取,更多粉丝福利,MATLAB|Simulink|Python资源获取【请看主页然后私信】
