💥1 概述
需求响应动态冰蓄冷系统与需求响应策略的优化研究
摘要
随着电力系统峰谷负荷差异加剧和可再生能源大规模接入,动态冰蓄冷系统(Dynamic Ice Storage System, DISS)凭借其储能特性在需求响应中展现出显著优势。本文聚焦于DISS与需求响应策略的协同优化,通过建立多目标优化模型、结合模型预测控制(MPC)算法,提出一种兼顾经济性、可靠性和用户舒适度的优化策略。实验表明,该策略可降低用户用电成本15%-20%,同时平抑电网负荷波动,提升可再生能源消纳率。
关键词
需求响应;动态冰蓄冷系统;模型预测控制;多目标优化;电力市场
1 引言
1.1 研究背景
全球能源转型背景下,电力系统面临两大核心挑战:一是可再生能源(如风电、光伏)的间歇性导致供需失衡加剧;二是传统“源随荷动”模式难以应对峰谷负荷差持续扩大的问题。以中国部分大中城市为例,夏季空调负荷占高峰时段用电量的20%以上,加剧了电网压力。动态冰蓄冷系统通过夜间低谷电价时段制冰储能、白天高峰时段融冰供冷,实现电力“移峰填谷”,成为需求响应的关键技术载体。
1.2 研究意义
- 经济性:利用峰谷电价差降低用户用电成本,提升系统运行效率。
- 可靠性:通过储能能力增强电网抗风险能力,减少停电损失。
- 环保性:促进可再生能源消纳,降低化石能源依赖。
- 社会性:推动用户侧参与电力市场,提升电力系统灵活性。
2 动态冰蓄冷系统与需求响应技术基础
2.1 动态冰蓄冷系统原理
DISS由制冰机组、储冰装置、融冰换热器及控制系统组成,其核心逻辑为:
- 夜间蓄冷:在低谷电价时段(如22:00-6:00),制冰机组以低电价运行,将电能转化为冷能并储存于冰中。
- 白天释冷:在高峰电价时段(如8:00-20:00),通过融冰换热器释放冷量,满足建筑空调需求,减少或停止制冷机组运行。
- 动态调节:根据实时电价、负荷需求及冰库状态,动态调整制冰/释冷功率,实现最优运行。
2.2 需求响应策略分类
需求响应(Demand Response, DR)通过激励机制引导用户调整用电行为,主要分为两类:
- 基于价格的需求响应(PBDR):
- 分时电价(TOU):将一天划分为峰、平、谷时段,各时段电价差异显著。
- 实时电价(RTP):电价随市场供需实时波动,用户需具备快速响应能力。
- 尖峰电价(CPP):在系统负荷高峰时临时提高电价,抑制尖峰负荷。
- 基于激励的需求响应(IBDR):
- 直接负荷控制(DLC):电力公司远程控制用户部分负荷(如空调、热水器)。
- 可中断负荷(IL):用户承诺在系统紧急时中断部分负荷,获得补偿。
- 需求侧竞价(DB):用户根据自身能力申报可中断负荷量及报价,参与市场竞价。
3 动态冰蓄冷系统与需求响应的协同优化模型
3.1 优化目标
构建多目标优化模型,兼顾以下目标:
- 最小化用户用电成本:包括购电成本、设备运维成本及需求响应补偿成本。
- 最小化电网负荷波动:通过平抑负荷曲线,降低电网峰谷差。
- 最大化用户舒适度:避免因过度调节导致室内温度波动过大。
3.2 约束条件
- 设备约束:
- 制冰机组功率限制:Pice,min≤Pice(t)≤Pice,max
- 融冰速率限制:Q˙melt,min≤Q˙melt(t)≤Q˙melt,max
- 冰库容量限制:0≤Sice(t)≤Sice,max
- 电网约束:
- 负荷转移量限制:ΔLmin≤ΔL(t)≤ΔLmax
- 功率平衡约束:Pgrid(t)+Pice(t)=Lload(t)+Q˙melt(t)/η
- 用户舒适度约束:
- 室内温度波动范围:Tin,min≤Tin(t)≤Tin,max
3.3 模型预测控制(MPC)算法
MPC通过滚动优化实现动态调节,其核心步骤如下:
- 预测模型:建立DISS的动态模型,预测未来N个时段的系统状态(如冰库储量、室内温度)。
- 滚动优化:在每个采样时刻,求解有限时域内的最优控制序列,仅执行当前时刻的控制动作。
- 反馈校正:根据实际测量值修正预测模型,提高鲁棒性。

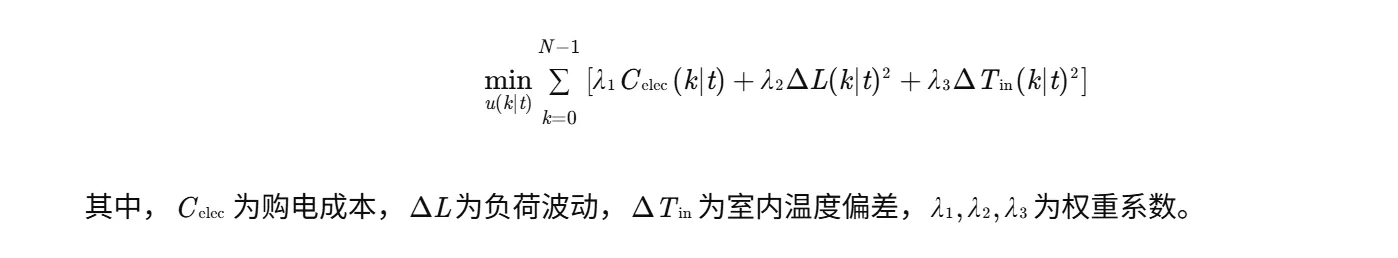

数学表达:
编辑
4 案例分析
4.1 场景设置
以某商业建筑为例,其空调负荷占总负荷的60%。假设:
- 夏季典型日负荷曲线:峰值负荷为500kW,谷值负荷为200kW。
- 分时电价:谷段(22:00-6:00)0.3元/kWh,平段(6:00-8:00, 20:00-22:00)0.8元/kWh,峰段(8:00-20:00)1.2元/kWh。
- DISS参数:制冰机组功率200kW,冰库容量1000kWhth,融冰效率90%。
4.2 优化结果
- 经济性:
- 传统策略日用电成本:2400元。
- 优化策略日用电成本:1920元(降低20%)。
- 负荷平抑:
- 传统策略峰谷差:300kW。
- 优化策略峰谷差:180kW(降低40%)。
- 用户舒适度:
- 室内温度波动范围:±0.5℃,满足舒适度要求。
5 挑战与未来方向
5.1 当前挑战
- 数据获取难度:用户用电行为、气象条件等数据获取成本高,且涉及隐私保护问题。
- 模型复杂性:DISS与电网、可再生能源的耦合模型需高精度建模,计算复杂度高。
- 用户接受度:部分用户对需求响应的参与意愿较低,需设计个性化激励机制。
5.2 未来方向
- 数据驱动优化:利用大数据和机器学习提升负荷预测精度,实现自适应优化。
- 多能互补系统:结合光伏、风电及电动汽车,构建综合能源系统需求响应框架。
- 区块链技术:通过智能合约实现需求响应交易的透明化和自动化。
6 结论
本文提出了一种基于MPC的动态冰蓄冷系统与需求响应协同优化策略,通过多目标优化模型和滚动优化算法,实现了用户用电成本降低、电网负荷平抑及用户舒适度保障的三重目标。未来研究可进一步探索数据驱动优化方法及多能互补系统集成,推动需求响应技术的规模化应用。
详细讲解:
需求响应|动态冰蓄冷系统与需求响应策略的优化研究(Matlab代码实现)_冰蓄冷模拟代码-CSDN博客

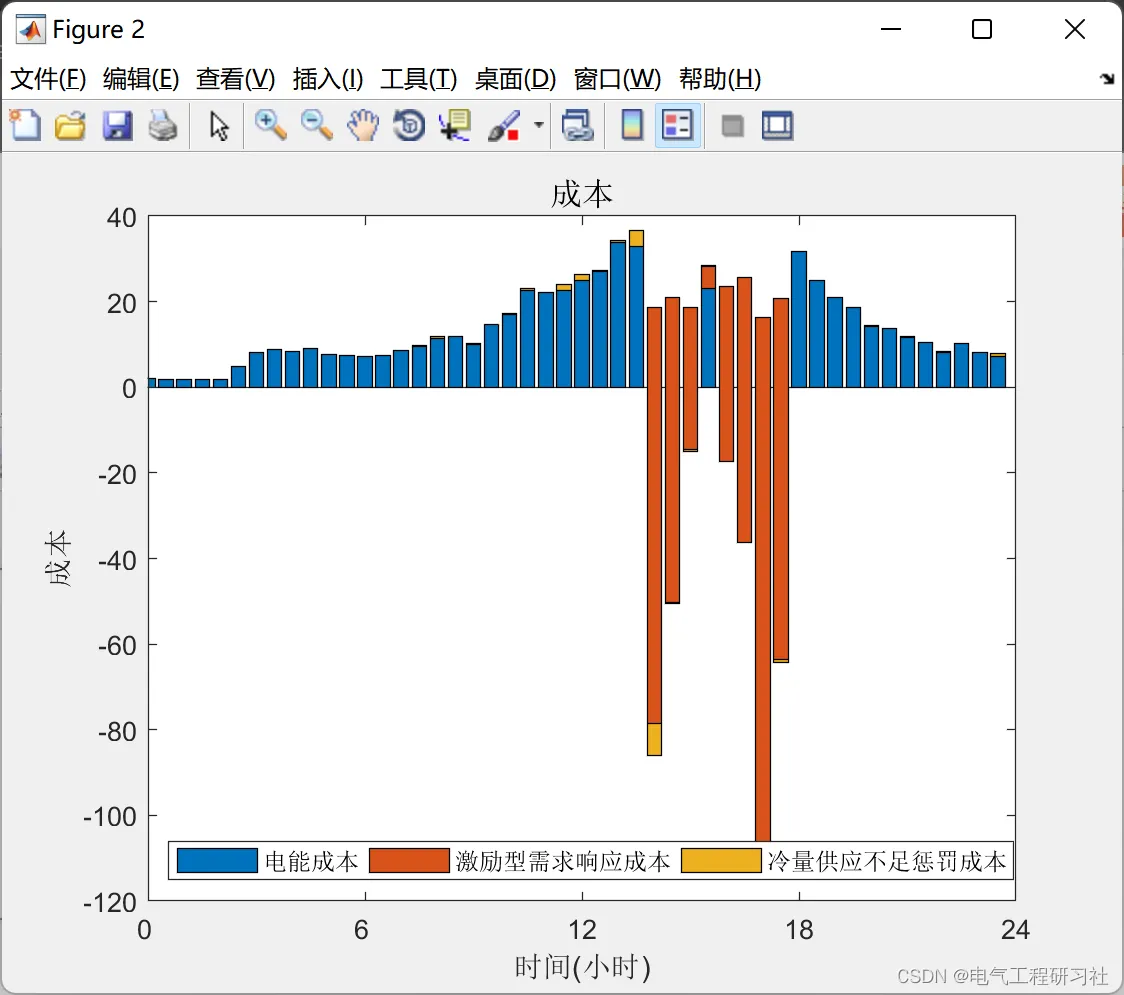

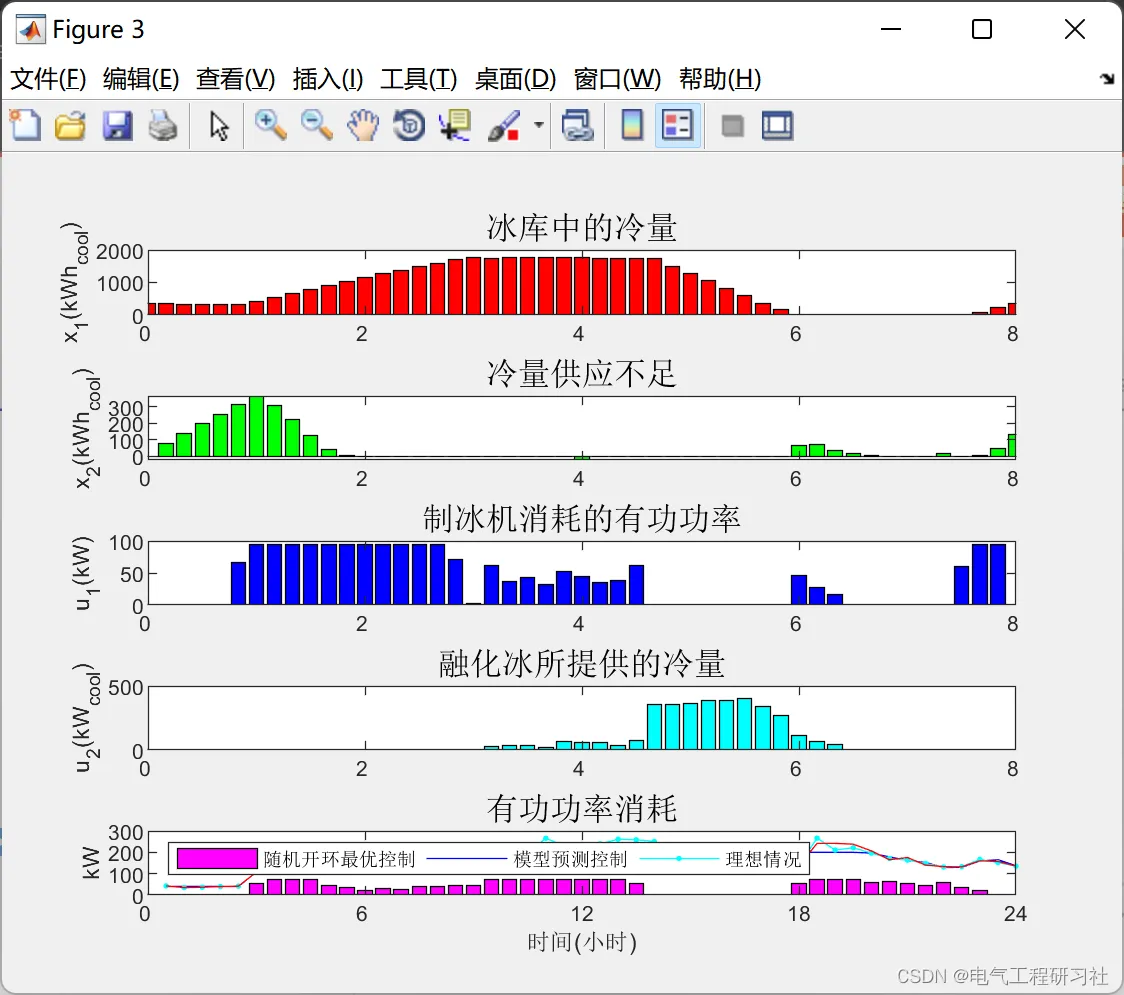

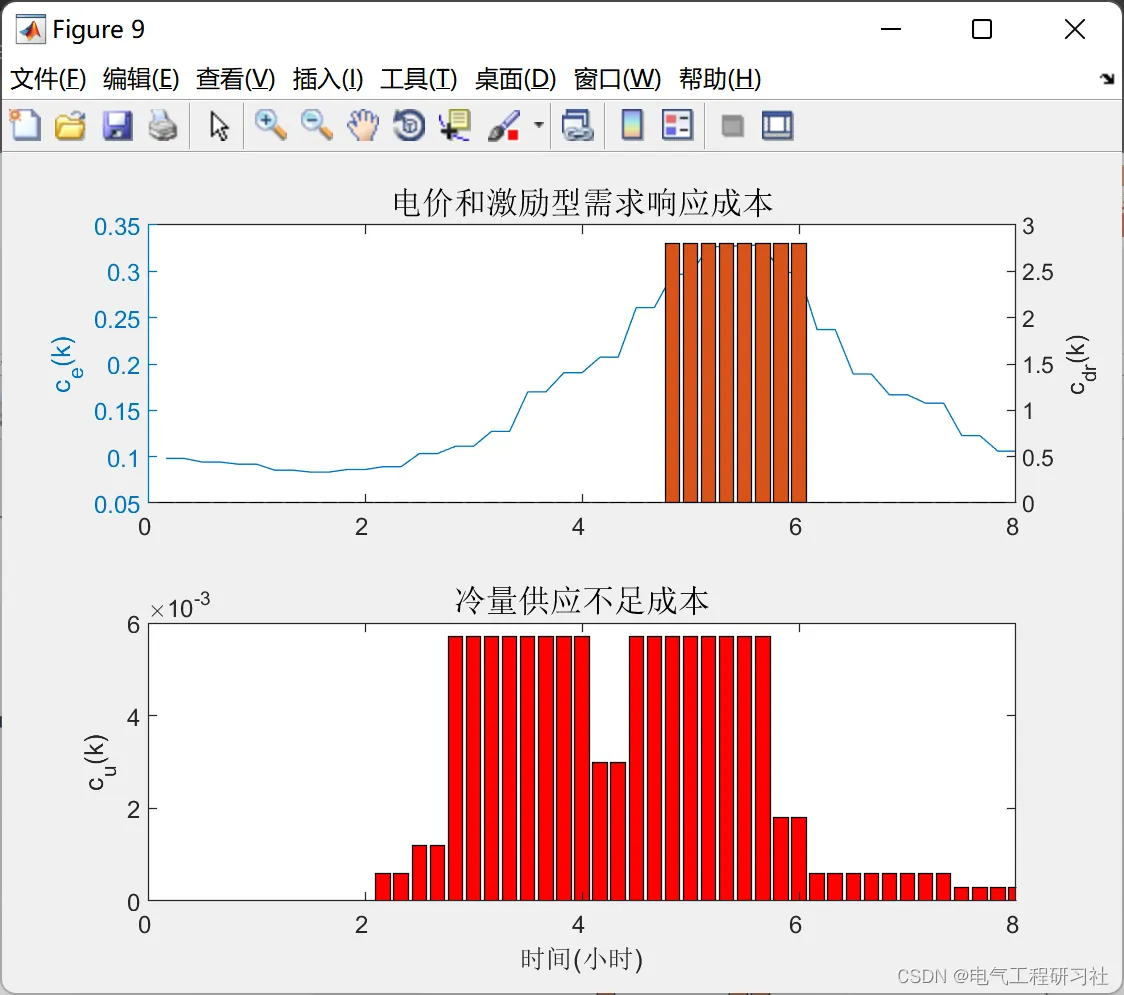

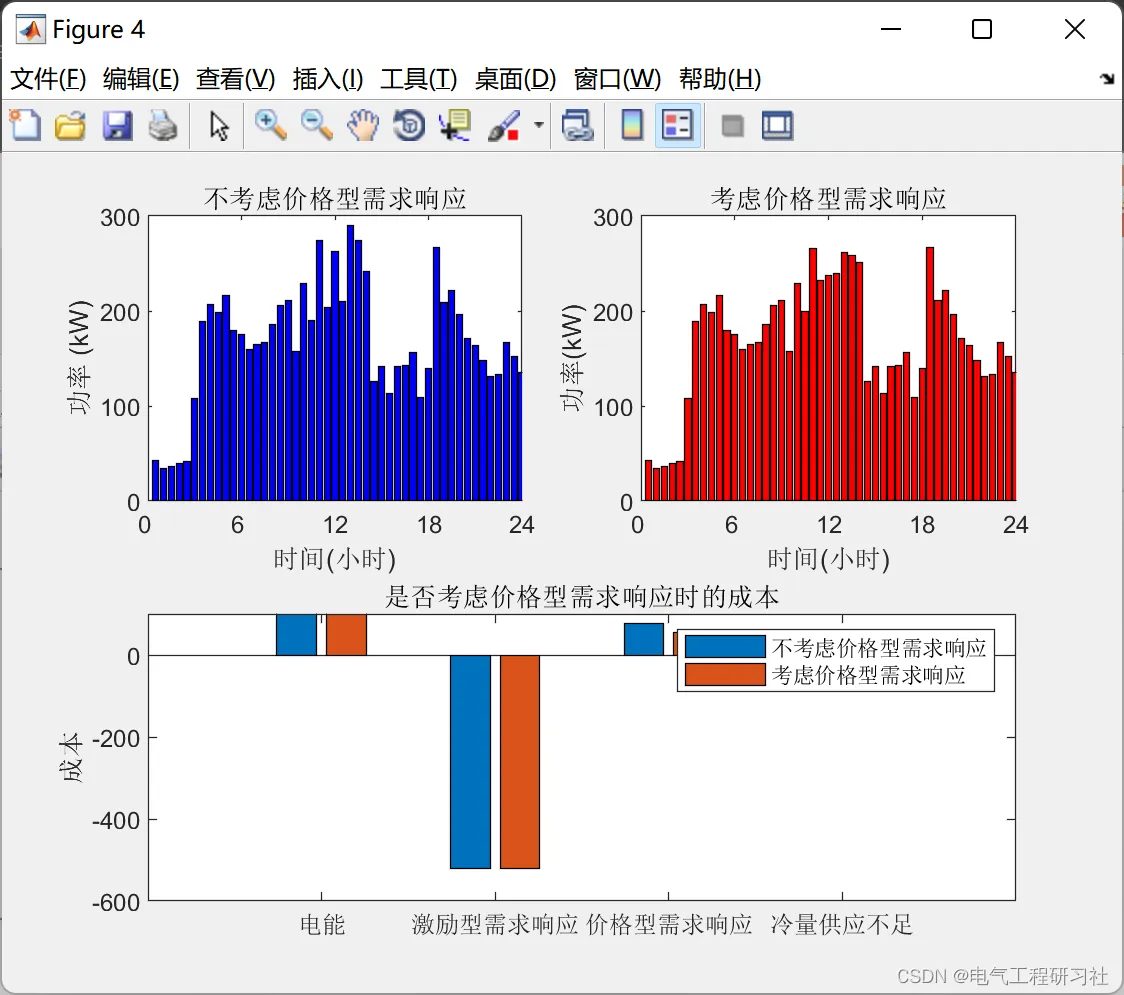

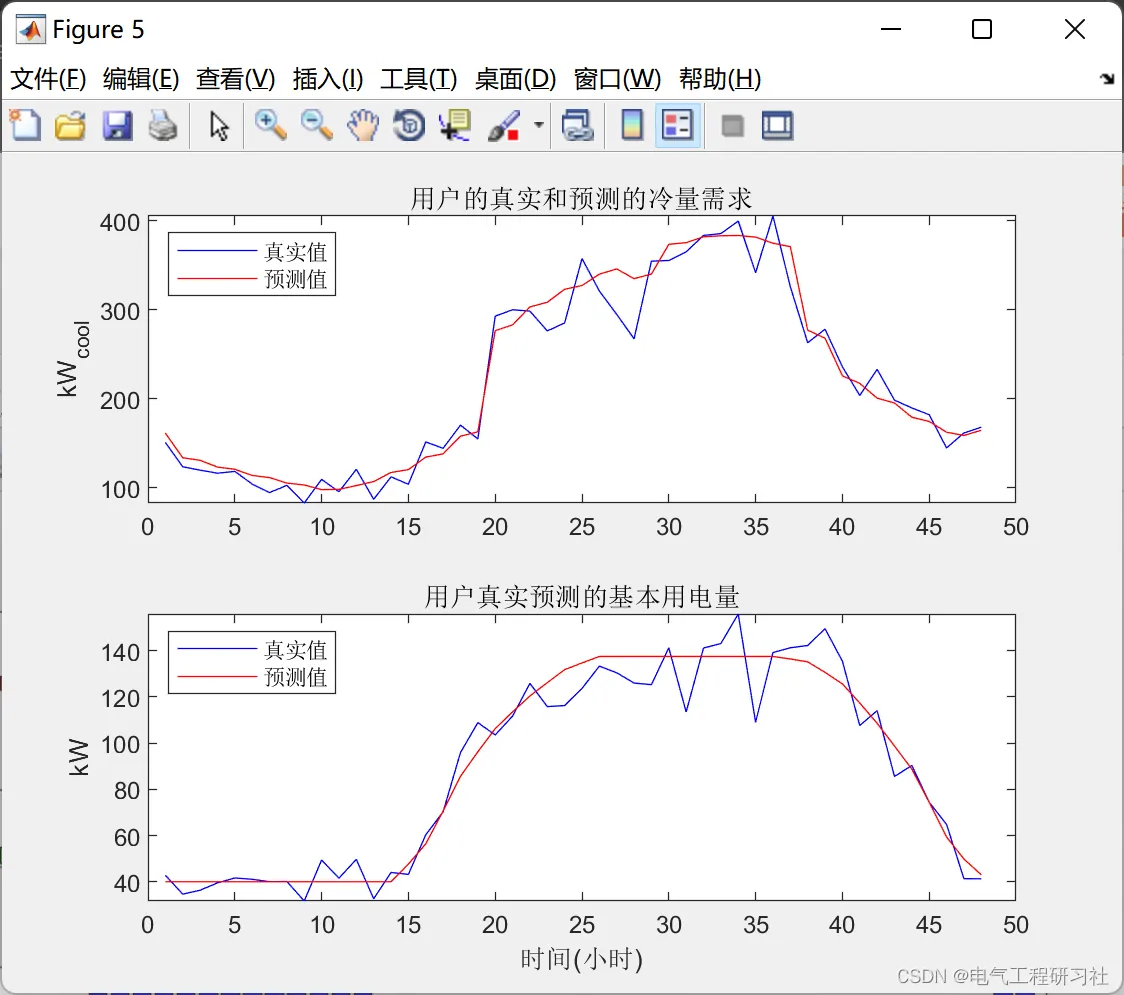

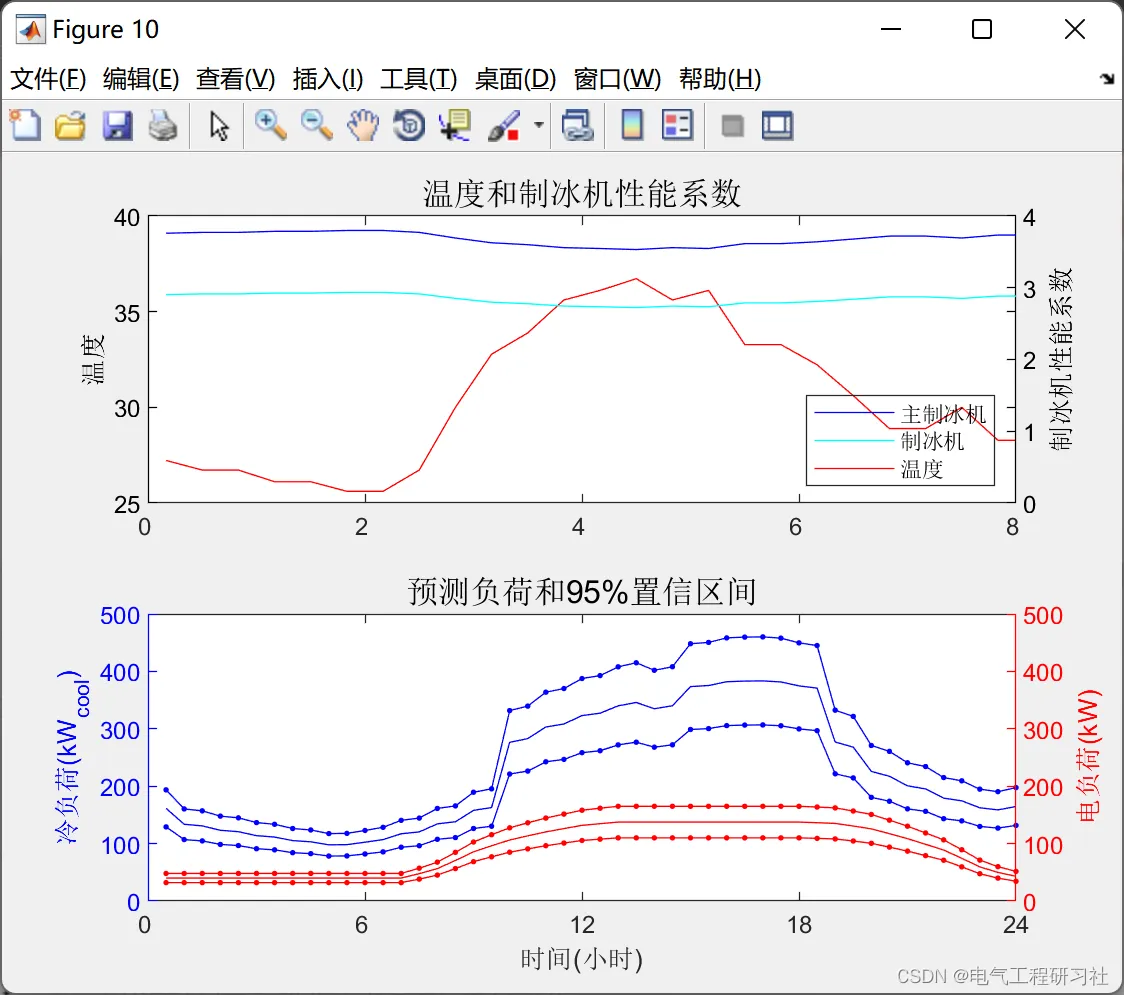

📚2 运行结果
编辑
编辑 编辑
编辑
编辑
编辑
编辑
编辑
部分代码:

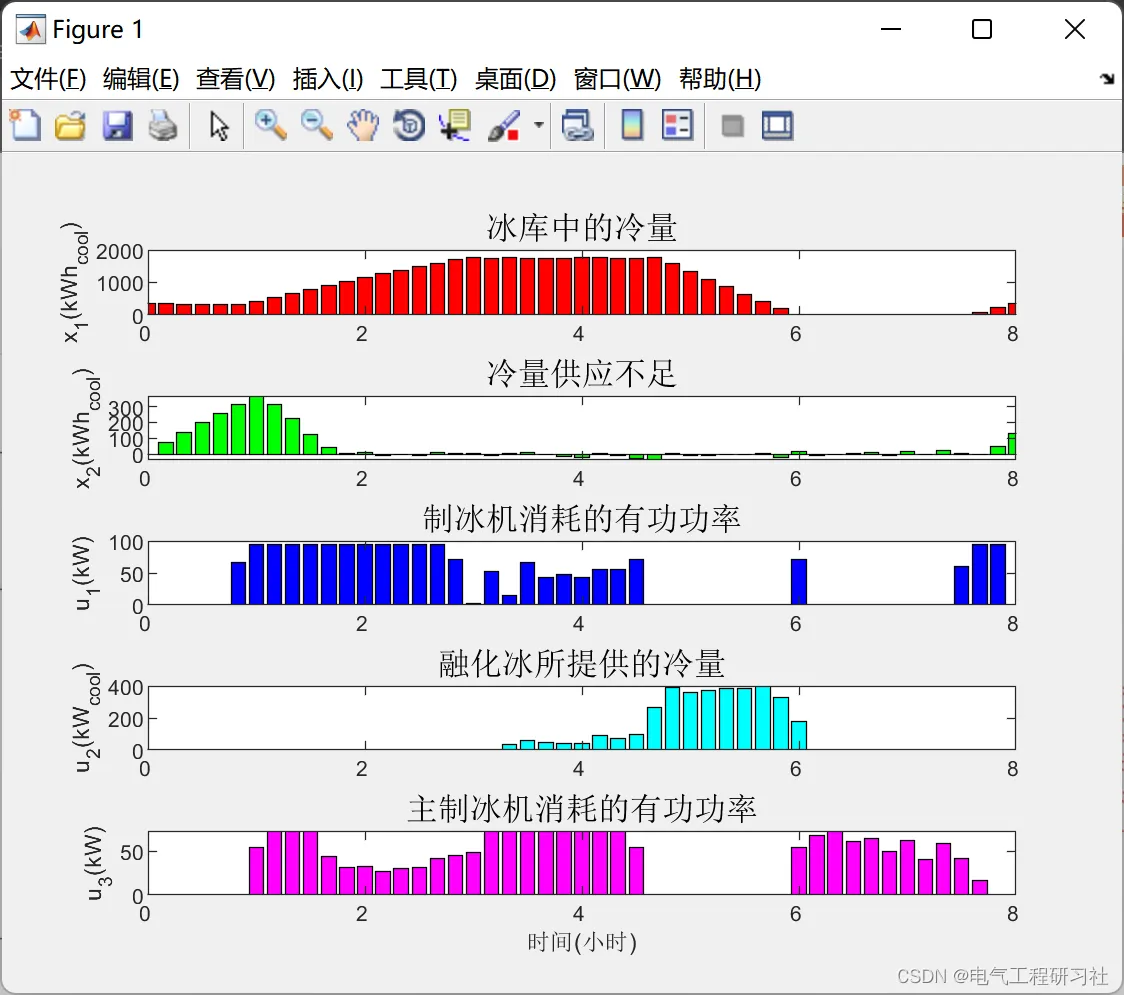

%% 状态和控制时间序列(图 3. MPC 策略下的状态和控制) %====(1)绘制 x1, 冰罐的充电状态===== ks = 0 : 1 : N; figure(iFigure); clf subplot(5,1,1) bar(ks,x(1,:),'r') title('冰库中的冷量', 'FontSize', titleSize) ylabel('x_1(kWh_{cool})') set(gca,'XLim',[0,N],'XTick',0:12:N,'XTickLabel',0:2:round(N/2)) %====(2)绘制x2, 为建筑冷却不足(kWhcool)即前阶段所有未满足的冷却负荷的总和(滞后冷却负荷、积压的冷负荷。) subplot(5,1,2) bar(ks,x(2,:),'g') %绘制阶梯图 title('冷量供应不足', 'FontSize', titleSize) ylabel('x_2(kWh_{cool})') set(gca,'XLim',[0,N],'XTick',0:12:N,'XTickLabel',0:2:round(N/2)) %=====(3)绘制u1, 制冰机消耗的功率。====== subplot(5,1,3) bar(ks(1:end-1),u(1,:),'b') title('制冰机消耗的有功功率', 'FontSize', titleSize) ylabel('u_1(kW)') set(gca,'XLim',[0,N],'XTick',0:12:N,'XTickLabel',0:2:round(N/2)) %====(4)绘制u2, 冰融化提供的冷却。===== subplot(5,1,4) bar(ks(1:end-1),u(2,:),'c') title('融化冰所提供的冷量', 'FontSize', titleSize) ylabel('u_2(kW_{cool})') set(gca,'XLim',[0,N],'XTick',0:12:N,'XTickLabel',0:2:round(N/2)) %======绘制u3, 主制冰机消耗的功率。===== subplot(5,1,5) bar(ks(1:end-1),u(3,:),'m') title('主制冰机消耗的有功功率', 'FontSize', titleSize) ylabel('u_3(kW)') set(gca,'XLim',[0,N],'XTick',0:12:N,'XTickLabel',0:2:round(N/2)) xlabel('时间(小时)') %% 电力和成本时间序列;成本条形图(图 4. MPC 策略下的电力和成本) %该模块绘制了耗电量及其基线,以及阶段成本和总成本条形图。 %==(1)绘制总电力、其基线,以及如果所有冷负荷直接由主冷水机组(称为pNaive)满足,所消耗的有功功率。=== % pNaive = w(1,:)./params.kMain + w(2,:); % figure(iFigure+1); clf % subplot(2,1,1) % hold on % plot(ks(1:end-1), u(1,:) + u(3,:) + w(2,:), 'c.-') %MPC % plot(ks(1:end-1), params.pBase, 'b') %OLOC方法,不考虑DR % %plot(ks(1:end-1), pNaive, 'r') %pNaive = (w(1,:)./TSDRparams.kMain + w(2,:));如果所有冷负荷直接由主冷水机组(称为pNaive)满足 % set(gca,'XLim',[0,N],'XTick',0:12:N,'XTickLabel',0:6:round(N/2), ... % 'YLim',[0,50*ceil(max(pNaive)/50)]) % title('有功功率消耗', 'FontSize', titleSize) % ylabel('有功功率(kW)') % legend(legLabel,'随机开环最优控制','理想情况', ... %,, '随机开环最优控制', '冷负荷全部由制冰机供冷', % 'Location', 'SouthEast', 'Orientation', 'Horizontal') % box on %======(2)阶段成本和总成本条形图。========== % figure(iFigure+2); clf figure(iFigure+1); %subplot(2,1,2) barsToPlot = [costs.energyCosts', costs.DRcosts', costs.disutilityCosts']; bar(0:N-1, barsToPlot, 'stack') title('成本', 'FontSize', titleSize) xlabel('时间(小时)') ylabel('成本') legend('电能成本', '激励型需求响应成本', '冷量供应不足惩罚成本', ... 'Location', 'SouthWest', 'Orientation', 'Horizontal') set(gca, 'XLim', [0,N], 'XTick',0:12:N,'XTickLabel',0:6:round(N/2))
