💥1 概述

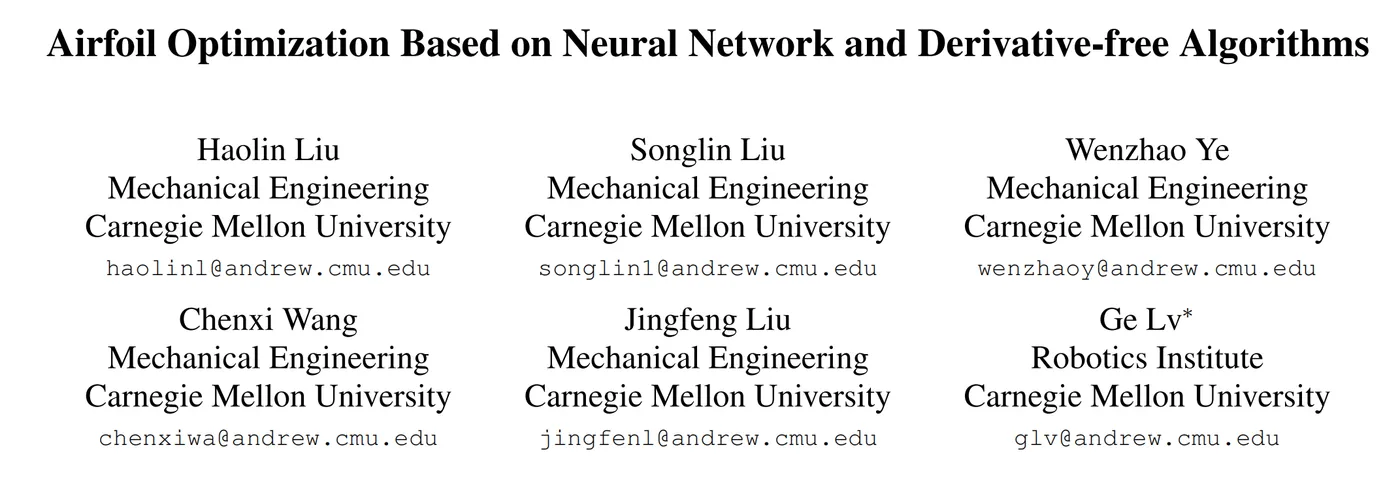

文献来源：
编辑
本文基于预训练的CNN(作为评估函数)，采用遗传算法(GA)和模拟退火(SA)对翼型升阻比进行优化
摘要：翼型外形优化是翼型设计的基础部分在气动设计领域。在这个项目中，优化翼型轮廓是通过ge磁算法，使用预训练卷积神经网络(CNN)作为适应度函数评估翼型升阻比(CL/Cd)基于原始坐标

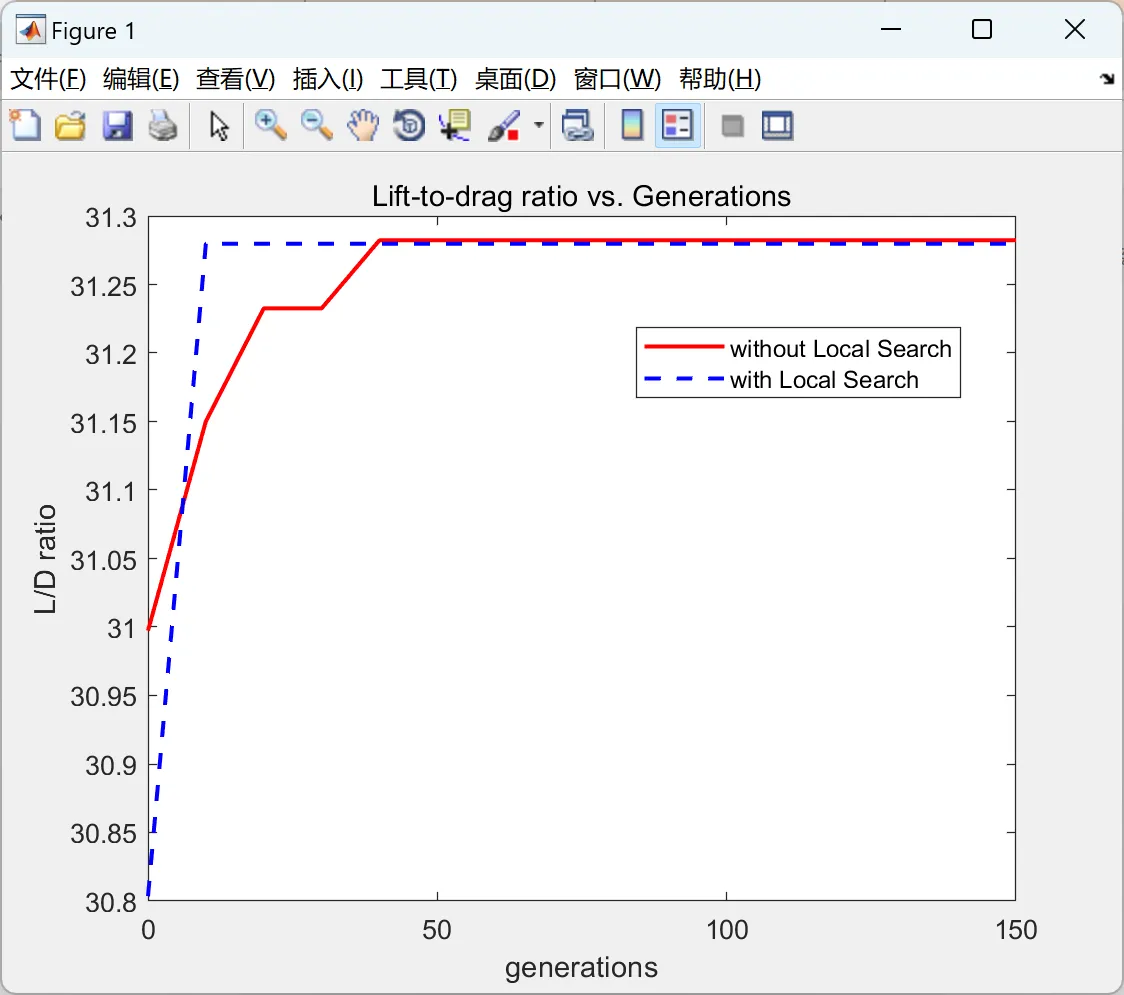

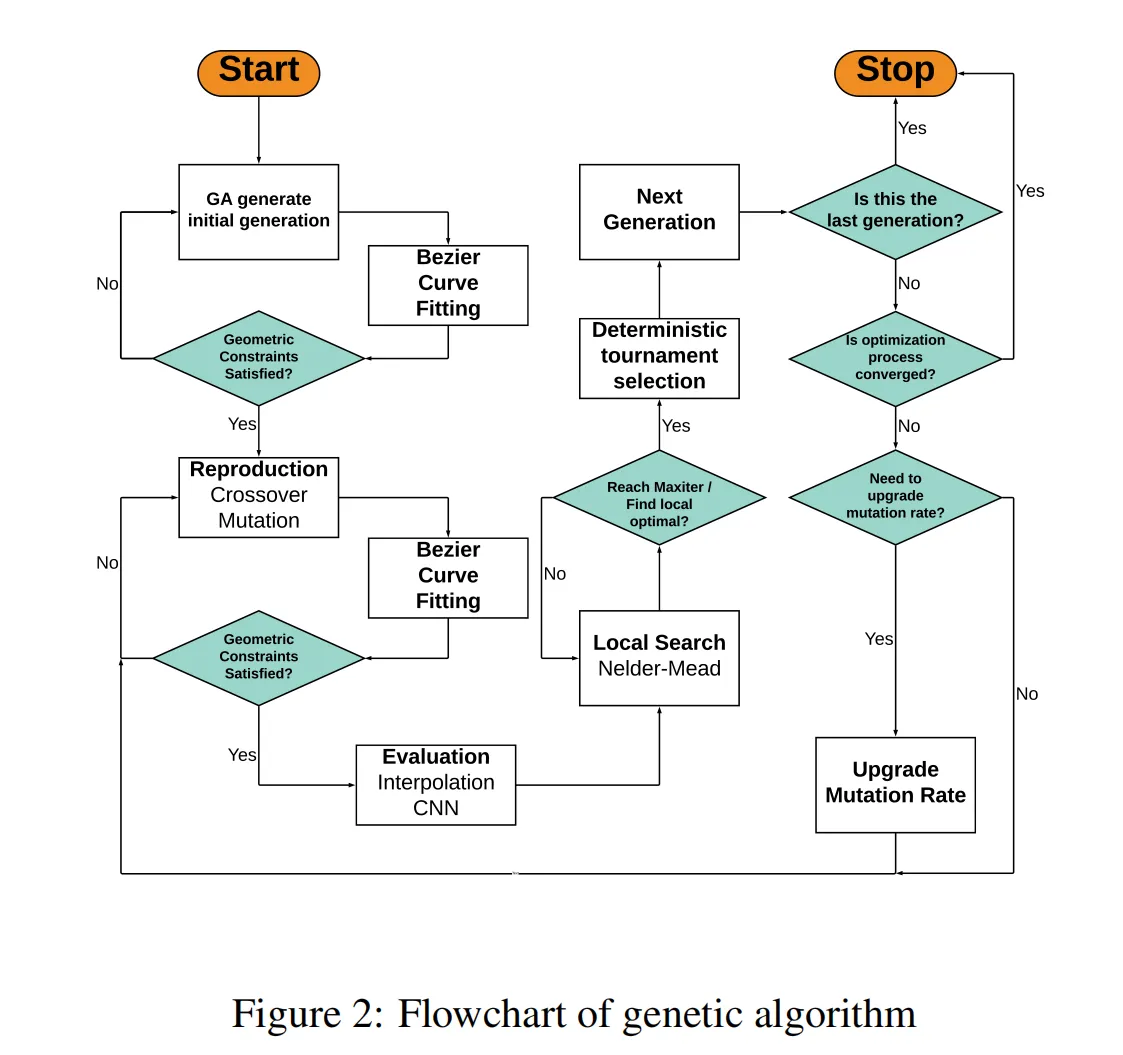

数据来自UIUC翼型数据集，三次插值和a采用B´ezier曲线拟合的方法，在一定的几何约束条件下生成光滑的翼型contour曲线。然后提出了一种无梯度局部搜索方法用来加快优化过程和一定数量的她的翼型个人选择复制新的con旅游为下一代b[3]。在尝试用遗传算法优化翼型后，对该方法进行了仿真退火也用于提高个人的CL/Cd。结果表明，翼型的性能平均为证明了3.8%;特别是在遗传算法中，我们发现预训练的CNN和local搜索，一般的优化过程是加速的大约33%。
关键词:翼型优化，CNN，升阻系数tio，无导数算法。

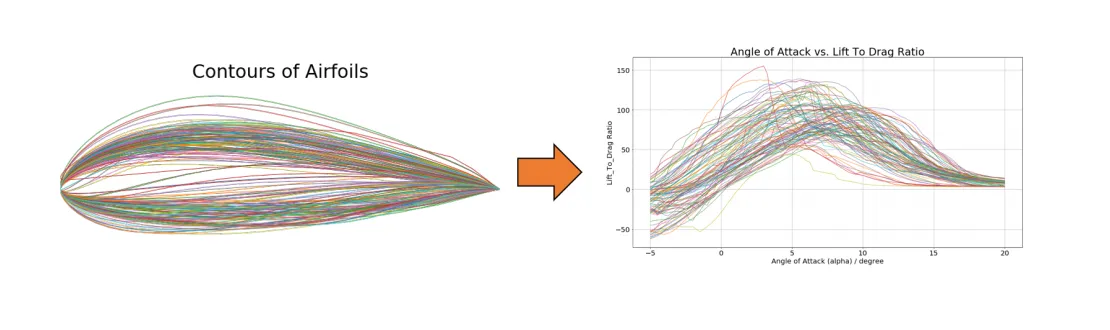

本课题选择遗传算法和模拟退火算法算法来实现。与预训练卷积神经网络(CNN)作为评估评估函数，每个翼型个体的升阻比(CL/Cd)作为核心响应气动特性的代表(如图1所示)工程中，不同的算法被证明效果更好不同的情况下，有适当的参数和初始值定义，改进可以很明显地观察到
编辑
编辑
详细文章讲解见第四部分。
遗传算法（GA）与模拟退火（SA）在翼型升阻比优化中的综合研究
一、遗传算法与模拟退火的基本原理及优化机制
- 遗传算法（GA）的核心机制
GA是一种基于生物进化原理的全局优化算法，其流程包括种群初始化、适应度评估、选择、交叉、变异和迭代更新。在翼型优化中，翼型参数（如厚度、拱度、弯度）通过二进制或实数编码形成“染色体”，适应度函数通常为升阻比（L/D）或其他气动性能指标。GA通过交叉和变异操作维持种群多样性，避免陷入局部最优，适用于多目标优化问题。例如，在NACA63813翼型优化中，多岛遗传算法使升阻比提升28%。 - 模拟退火（SA）的核心机制
SA模拟金属退火过程，通过温度参数控制接受劣解的概率，逐步收敛到全局最优。在翼型优化中，SA通过随机扰动生成新解，根据Metropolis准则（接受概率公式：P=e−ΔE/(kT)P=e−ΔE/(kT)）决定是否接受新解。其优势在于避免局部最优，适用于高维、非凸的复杂问题。例如，多目标SA（MOSA）在翼型优化中使阻力系数显著降低，升阻比提升282%。 - 算法对比与适用场景
- GA的优势：全局搜索能力强、并行性高，适合多峰优化问题。
- SA的优势：参数敏感性低，适合解空间较小或需要快速收敛的场景。
- 混合算法（GASA） ：结合GA的种群搜索和SA的退火机制，例如在风力提水机翼型优化中，升阻比提升4.02%，优于单一算法。
二、翼型升阻比优化的关键影响因素
- 几何参数
- 厚度分布：优化后翼型最大厚度后移可减少分离流动，提升升阻比（如LA203A翼型优化后升阻比提高30%）。
- 拱度与弯度：拱度减小可改善升阻比，但需权衡空化性能。例如，Sc1方案升阻比提升27.3%，而Sc3方案侧重空化性能。
- 前缘与后缘形状：前缘变薄和后缘弯度增大可延迟流动分离，例如LA203A翼型优化后升力系数从1.30提升至1.48。
- 流动条件
- 跨声速与高超声速权衡：宽速域设计中，优化翼型需平衡不同马赫数下的性能。例如，NACA64A-204翼型在跨声速升阻比提升227%，而高超声速性能仅降低8.4%。
- 地面效应：离地间隙在1/4弦长至1倍弦长范围内，升阻比随间隙减小显著提升，优化翼型在此范围升阻比提高18%。
三、神经网络在气动特性预测中的应用
- 数据驱动的建模方法
- 卷积神经网络（CNN） ：将翼型几何图像与流动条件（如马赫数、迎角）结合，直接预测升力系数和阻力系数。例如，基于CNN的模型在51个翼型上的预测误差小于5%。
- 流场重构：通过深度学习预测压力分布和速度场，替代传统CFD计算。例如，条件生成对抗网络（CGAN）可将计算时间减少一个量级。
- 优化效率提升
- 代理模型：神经网络作为替代模型（Surrogate Model）加速适应度评估。例如，在遗传算法中，CNN预测单次气动性能仅需毫秒级，而CFD计算需数小时。
- 反设计：基于神经网络的翼型反设计模型，以压力系数分布为输入生成翼型几何，实现快速迭代。
四、无导数算法与神经网络的协同优化
- 无导数算法的实现方式
- 直接搜索法：如Nelder-Mead算法，通过单纯形顶点调整逼近最优解，适合低维问题。
- 粒子群优化（PSO） ：结合线搜索策略提升全局收敛性，适用于黑箱模型优化。
- 混合策略：如PSO与信赖域算法结合，平衡探索与开发能力。
- 与神经网络的结合
- 黑箱优化框架：神经网络预测模型作为目标函数，无导数算法作为优化引擎。例如，在直升机旋翼叶片优化中，无导数方法通过多学科仿真数据寻找最小振动设计。
- 自适应参数调整：动态调整交叉概率和变异概率，提升混合算法（如GASA）的收敛速度。
五、应用案例对比与性能分析
| 算法类型 | 案例描述 | 性能提升 | 文献来源 |
| 多目标GA | NACA63813翼型优化，攻角5° | 升阻比提升28% | |
| MOSA | NACA0012翼型优化 | 升阻比提升282%，阻力系数下降<<K | |
| GASA | 风力提水机NACA4412翼型优化 | 升阻比提升4.02%（对比GA的3.89%） | |
| CNN+GA | LA203A翼型地面效应优化 | 升阻比提升26% |
六、挑战与未来方向
- 计算效率与精度平衡：神经网络模型的训练数据质量和无导数算法的迭代次数需优化，避免过拟合与局部收敛。
- 多物理场耦合：需进一步整合气动、结构、噪声等多学科优化目标。
- 智能化算法设计：探索强化学习与元启发式算法的结合，实现参数自适应调整。
- 工程验证：风洞实验与CFD验证的结合，确保优化结果的物理可实现性。
总结
遗传算法和模拟退火在翼型升阻比优化中各具优势：GA通过种群多样性实现全局搜索，SA通过温度控制避免局部最优。结合神经网络作为代理模型，可大幅降低计算成本；而无导数算法则提供高效的优化框架。未来研究将趋向多算法融合、多目标权衡及工程实用化，为飞行器、风力机等复杂系统的气动设计提供更优解决方案。

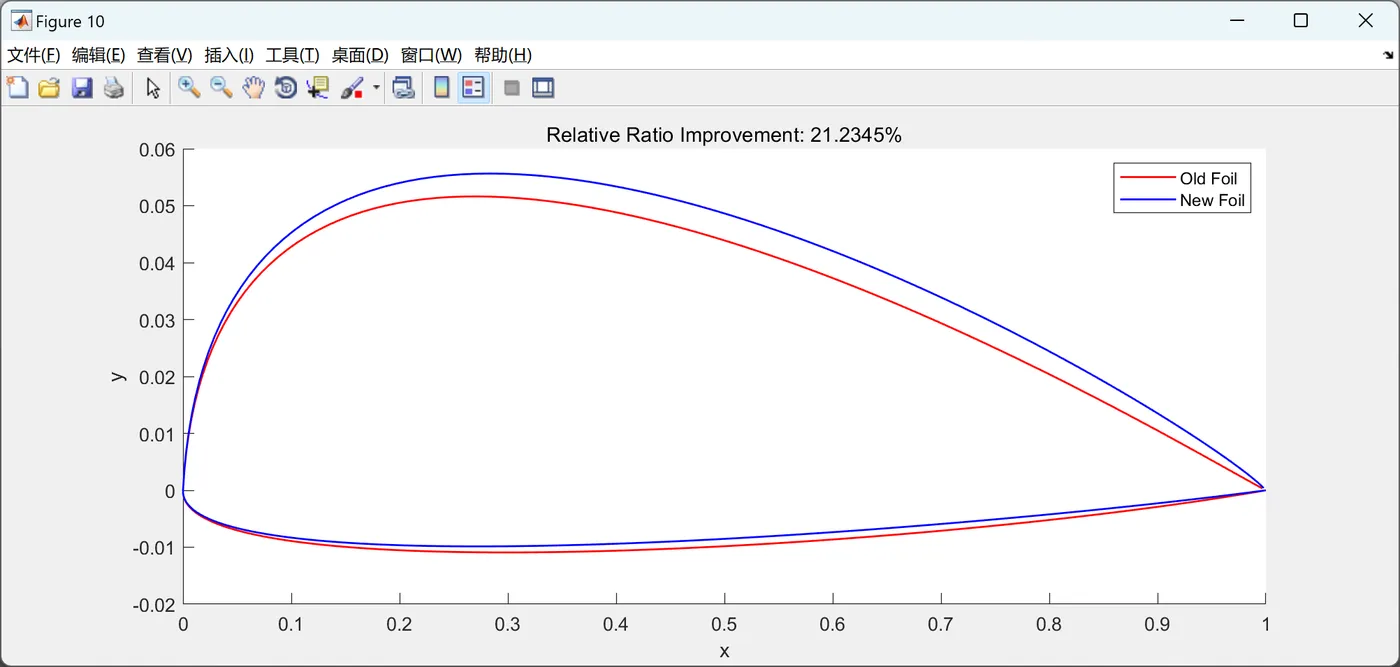

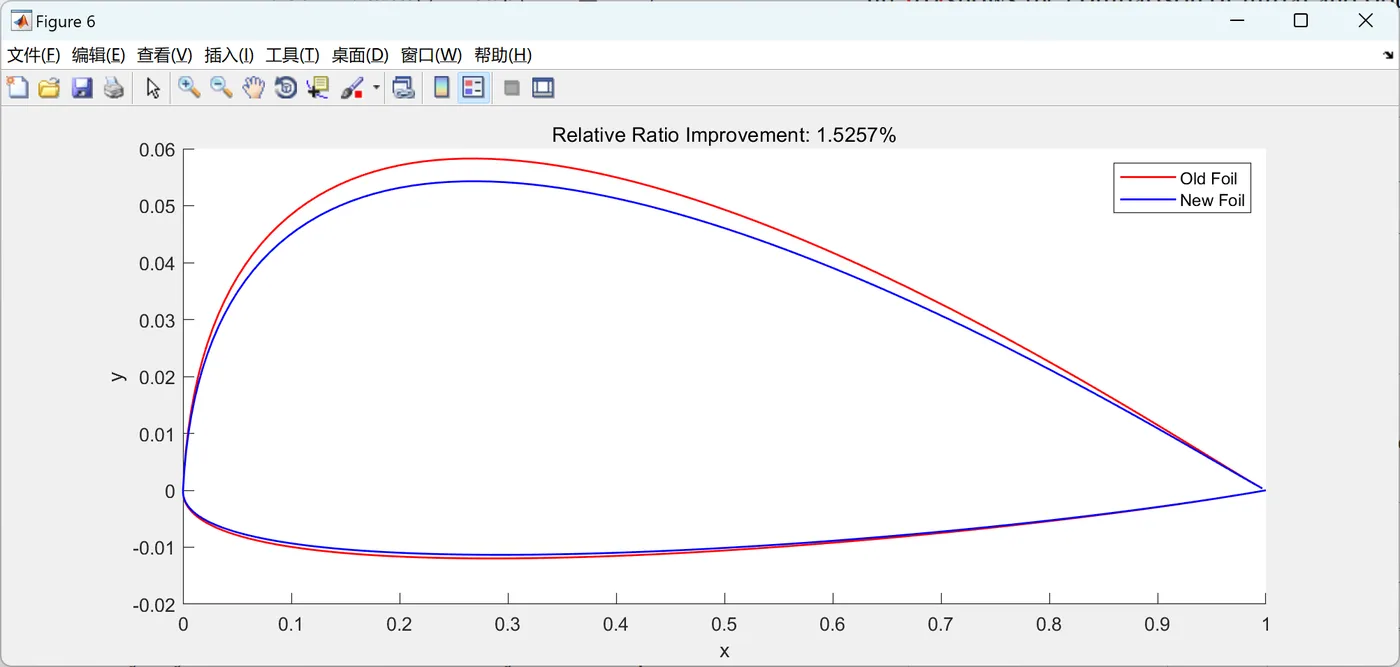

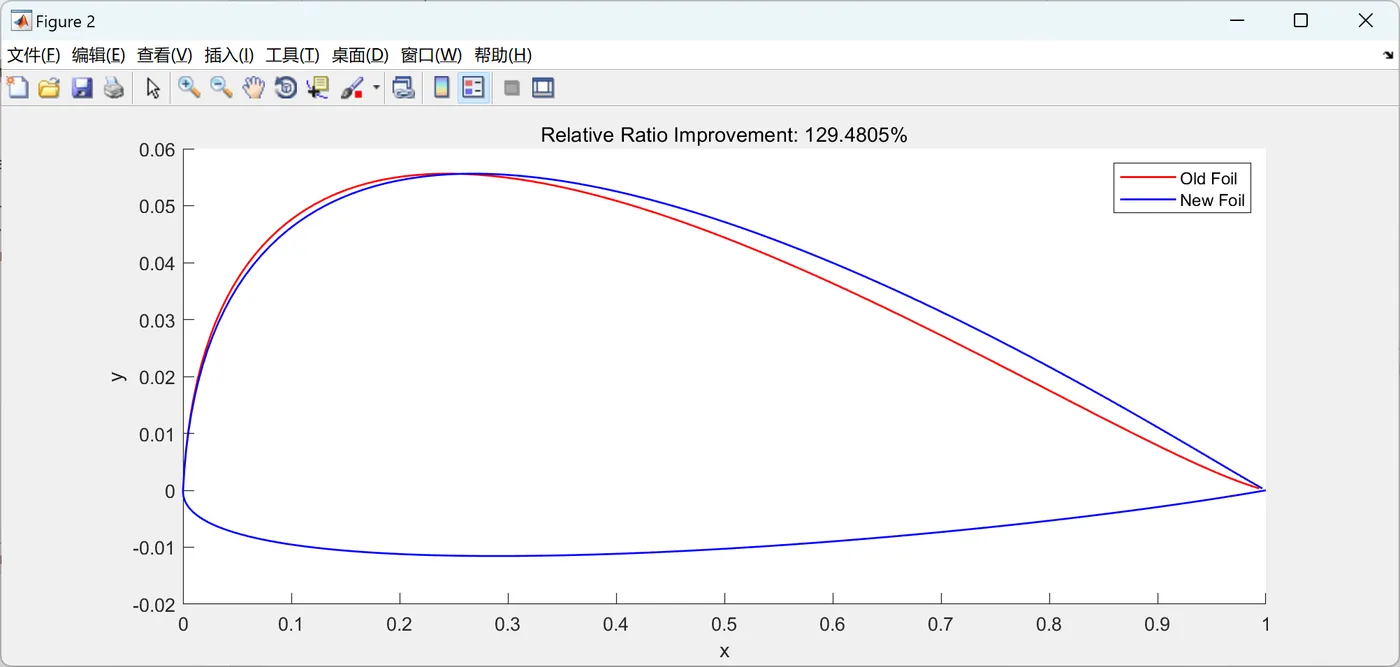

📚2 运行结果
编辑
编辑
编辑
编辑
部分代码：
clear;
clc;
load foilChange.mat;
for i=1:9
figure;
hold on;
old=bezierPolyVal(foilRes(:,i));
new=bezierPolyVal(foilRes(:,i+1));
plot(old(:,1), old(:,2),'r','LineWidth',1);
plot(new(:,1), new(:,2),'b','LineWidth',1);
xlabel('x');
ylabel('y');
ipr=(ratioRes(i,2)-ratioRes(i,1))/ratioRes(i,1);
title(['Relative Ratio Improvement: ' num2str(ipr*100) '%']);
set(gcf, 'Position', [100, 100, 1000, 400])
legend('Old Foil', 'New Foil');
saveas(gcf, [num2str(i) '.png']);
end
