💥1 概述

智能电池充电:使用PID控制器优化SOC

探索在MATLAB中利用PID控制器智能充电电池的能力,高效地最大化充电状态(SOC)。通过这个具备PID控制器的MATLAB程序释放智能电池充电的潜力。亲眼见证比例、积分和微分控制如何和谐地调节充电电流,精确地达到您期望的SOC。体验一个考虑安全限制和电压变化的动态模拟。

使用PID控制器优化智能电池充电的SOC研究

背景简介

电池在现代电子设备和电动汽车中的应用越来越多,而智能电池充电技术在提升电池寿命和性能方面起着至关重要的作用。充电过程中,电池的充电状态(State of Charge, SOC)是一个关键的参数。PID控制器(Proportional-Integral-Derivative Controller)因其简单性和有效性在各类控制系统中广泛应用,用于优化电池充电过程中的SOC,可以实现更高效和更安全的充电。

智能电池充电:使用PID控制器优化SOC研究

摘要

本研究旨在探讨如何利用PID(比例-积分-微分)控制器优化电池充电过程中的SOC(荷电状态),以提高充电效率、延长电池寿命并确保充电安全。通过建立电池的数学模型,设计PID控制器,并在MATLAB/Simulink环境中进行仿真实验,验证了PID控制器在优化SOC方面的有效性。

1. 引言

随着电动汽车和便携式电子设备的普及,智能电池充电技术成为提升电池性能和寿命的关键。SOC作为评估电池剩余电量的重要指标,其精确控制对于防止过充、欠充以及优化充电效率至关重要。PID控制器因其简单性和有效性在各类控制系统中广泛应用,本研究将其引入电池充电过程,以实现SOC的优化控制。

2. 电池模型建立

为了准确模拟电池的充电过程,本研究采用等效电路模型(如Rint模型或Thevenin模型)来描述电池的动态特性。这些模型能够反映电池在不同SOC和充放电条件下的电压和电流响应,为PID控制器的设计提供基础。

3. PID控制器设计

3.1 PID控制原理

PID控制器通过比例(P)、积分(I)和微分(D)三个环节对控制量进行调节,以减小系统误差并提高稳定性。在电池充电过程中,PID控制器根据当前SOC与目标SOC之间的差异,动态调整充电电流和电压,实现SOC的精确控制。

3.2 PID参数整定

PID参数的整定是控制器设计的关键。本研究采用经典方法(如Ziegler-Nichols法)和现代智能优化算法(如粒子群优化、遗传算法等)对PID参数进行整定。通过比较不同方法整定的参数对SOC优化的效果,选择最优参数配置。

4. 仿真实验

4.1 仿真环境搭建

在MATLAB/Simulink环境中搭建电池模型和PID控制器的仿真环境。设置电池的初始SOC、容量、电压等参数,并定义充电过程中的目标SOC。

4.2 充电过程模拟

模拟不同工况下的充电过程,包括恒流充电阶段和恒压充电阶段。通过PID控制器动态调整充电电流和电压,观察SOC的变化情况。

4.3 结果分析

  • SOC变化:PID控制器能够根据电池状态实时调整充电参数,使SOC平滑上升至目标值,避免了过充和欠充现象。
  • 充电效率:与传统的恒定电流充电方法相比,PID控制器在保证充电效率的前提下,能够缩短充电时间。
  • 电池温度:实验结果显示,充电过程中电池温度控制在安全范围内,有助于延长电池的循环寿命。

5. 讨论

5.1 PID参数对SOC控制的影响

合适的PID参数可以显著提高SOC的控制精度。通过智能优化算法整定的参数较传统方法具有更好的性能,能够更快地响应系统变化并减小超调量。

5.2 PID控制器与其他控制方法的比较

与模型预测控制(MPC)、模糊控制等其他先进控制方法相比,PID控制器具有实现简单、计算量小等优点。虽然在一些复杂工况下可能不如其他方法精确,但在大多数实际应用场景中已能满足需求。

5.3 实际应用中的挑战与解决方案

在实际应用中,电池模型的不确定性、环境温度的变化等因素可能影响SOC的估算精度。为解决这些问题,可以结合自适应控制算法、多传感器融合技术等手段提高系统的鲁棒性。

6. 结论与展望

6.1 研究结论

本研究通过仿真实验验证了PID控制器在优化电池充电过程中SOC方面的有效性。合适的PID参数可以显著提高SOC的控制精度和充电效率,同时确保充电安全。

6.2 未来展望

未来的研究可以进一步优化PID控制器的参数整定方法,结合更多的电池模型和实际应用场景进行验证。同时,探索基于人工智能的自适应PID控制算法,以进一步提升充电系统的智能化水平。

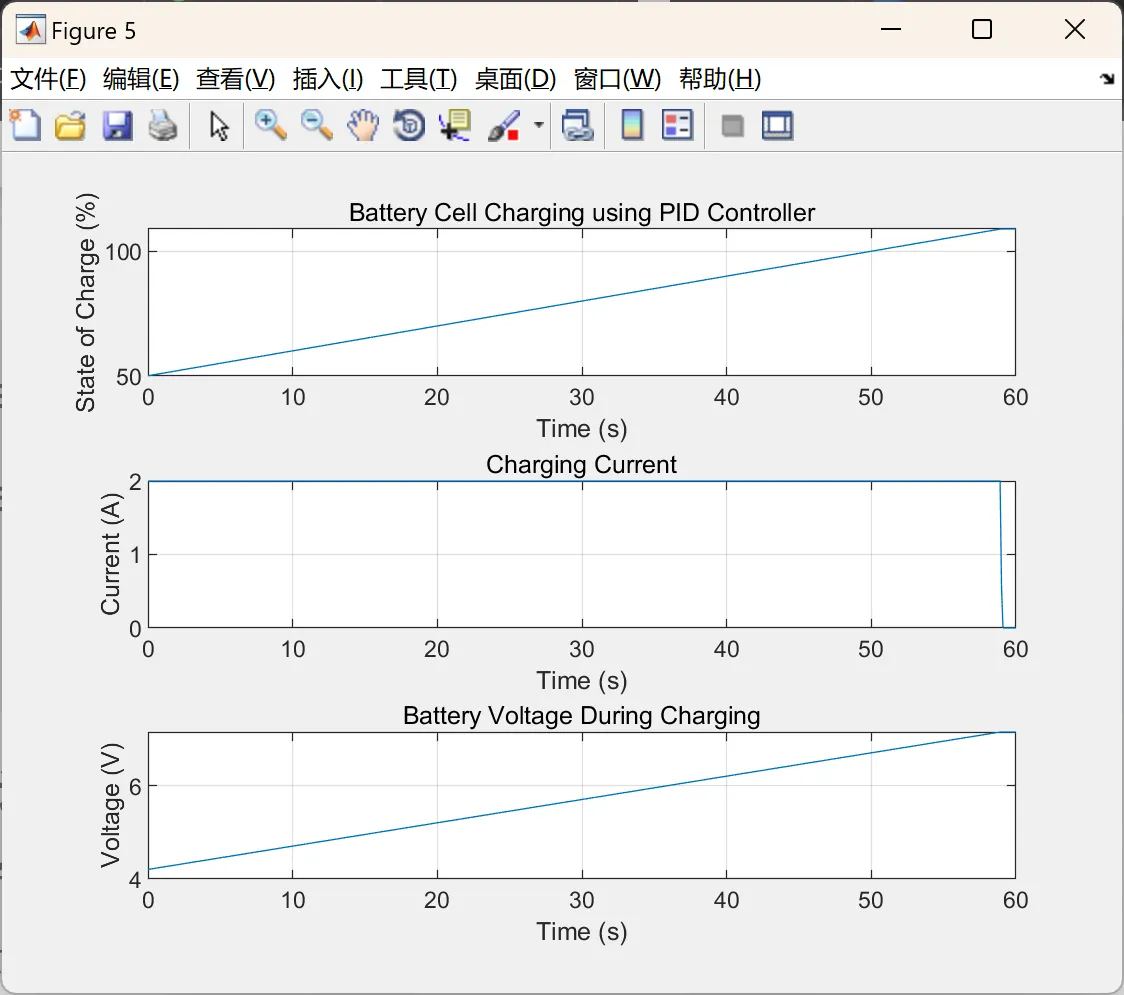

📚2 运行结果

image.gif 编辑

部分代码:

% Battery parameters

Capacity = 2000; % Battery capacity in mAh

Voltage = 4.2;   % Battery voltage in volts

% Initialize PID controller parameters

Kp = 1;

Ki = 0.1;

Kd = 0.01;

% Setpoint (desired SOC)

setpoint = 80; % 80% state of charge

% Initialize variables

SOC = 50; % Initial state of charge in percentage

error = 0;

integral = 0;

% Time vector

time = 0:0.1:60; % Time range for simulation in seconds

% Battery charging simulation

🎉3 参考文献

文章中一些内容引自网络,会注明出处或引用为参考文献,难免有未尽之处,如有不妥,请随时联系删除。

[1]贺慧杰.基于智能算法的PID控制器参数优化设计的应用研究[J].科技创新导报, 2009(8):1.DOI:10.3969/j.issn.1674-098X.2009.08.012.

[2]李渊.智能PID控制器优化仿真研究[J].计算机资料获取,更多粉丝福利,MATLAB|Simulink|Python资源获取【请看主页然后私信】
