基于YOLOv8的文档图像表格检测与识别系统设计与实现(源码打包)

简介: 相比传统图像处理方法,YOLOv8 在表格检测任务中展现出更强的鲁棒性与泛化能力,尤其在复杂背景、扫描文档、低分辨率场景下依然保持高精度表现。同时,项目提供完整的训练流程与标注数据集,便于用户根据具体业务场景进行迁移学习与模型微调。

基于YOLOv8的文档图像表格自动检测与识别系统|完整源码数据集+PyQt5界面+完整训练流程+开箱即用!

本项目实现了基于 YOLOv8 深度学习目标检测算法文档图像中表格区域的自动检测与识别系统。结合 PyQt5 图形化界面,支持图像、文件夹、视频、摄像头等多种输入方式,具备良好的人机交互体验。

系统配套提供:

  • 🧠 完整YOLOv8训练代码(含数据增强、评估等)
  • 🗂️ 标注完备的数据集
  • 📦 预训练权重文件
  • 💻 一键部署的检测程序与界面工具
  • 📚 详细的训练与部署教程

项目摘要

本项目集成了 YOLOv8 表格检测模型PyQt5 图形化界面工具,实现了对文档图像中表格区域的高精度检测与识别,并支持结果导出、批量处理与模型替换等功能。

项目适合以下应用场景:

  • 表格结构化预处理
  • OCR识别前处理
  • 数字档案整理
  • 金融、医疗、教育等行业文档表格提取

搭配提供的训练流程文档和可视化界面,让你能够快速部署并扩展属于自己的表格检测系统。

前言

在数字化办公与文档自动化处理日益普及的今天,表格作为文档中最重要的信息载体之一,其自动检测与识别成为OCR与结构化分析系统中的关键一环。尤其在金融票据、学术论文、医疗报告、保险单据等大量文档中,快速而精准地定位表格区域,是后续信息提取与语义分析的前置步骤。

传统表格检测方法(如基于规则的图像处理)在复杂背景、非标准排版或低质量扫描件下表现不佳。为了解决这一问题,本项目基于YOLOv8目标检测框架,构建了一个高效的表格区域识别系统,配合精标数据集与完整训练流程,显著提升了检测准确率与系统适应能力。

此外,为了方便用户实际部署与使用,本项目还配备了 可视化图形界面(PyQt5),实现了从图像导入、检测执行到结果导出的一体化操作,大大降低了技术门槛,让非专业用户也能轻松上手。

无论你是AI初学者、表格识别方向的研究人员,还是企业开发者,本项目都将为你提供一套开箱即用、可高度自定义的实战方案。

一、软件核心功能介绍及效果演示

🎯 功能亮点一:多源输入支持

  • ✅ 单张图像导入检测
  • ✅ 文件夹批量检测
  • ✅ 视频流实时检测
  • ✅ 摄像头输入实时检测

📊 功能亮点二:检测结果输出与可视化

  • 支持表格区域框选、分类可视化
  • 检测结果一键导出为 JSON / TXT / Excel 格式
  • 可选开启表格行列线估计(后续OCR模块拓展)

🖥️ 功能亮点三:PyQt5 图形化界面

  • 无需命令行,图形化界面操作简便
  • 支持模型加载、图像导入、实时显示、结果保存
  • 适用于非专业用户与教学演示环境

🧠 功能亮点四:YOLOv8 强化训练能力

  • 多尺度训练增强表格检测鲁棒性
  • 支持大规模文档数据集训练(可替换自己的数据)
  • 提供 .yaml 配置文件与 train.py 脚本详解

二、软件效果演示

为了直观展示本系统基于 YOLOv8 模型的检测能力,我们设计了多种操作场景,涵盖静态图片、批量图片、视频以及实时摄像头流的检测演示。

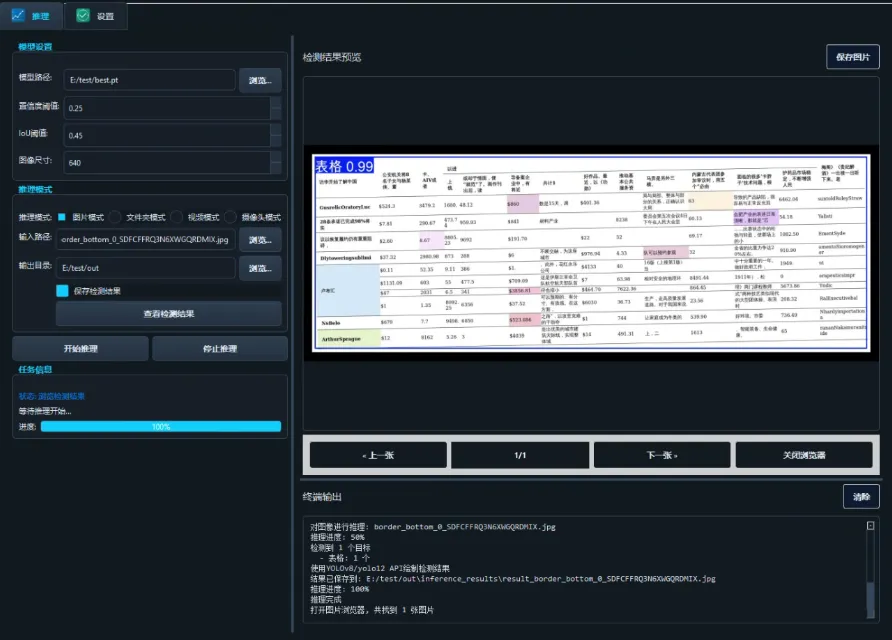

(1)单图片检测演示

用户点击“选择图片”,即可加载本地图像并执行检测:



(2)多文件夹图片检测演示

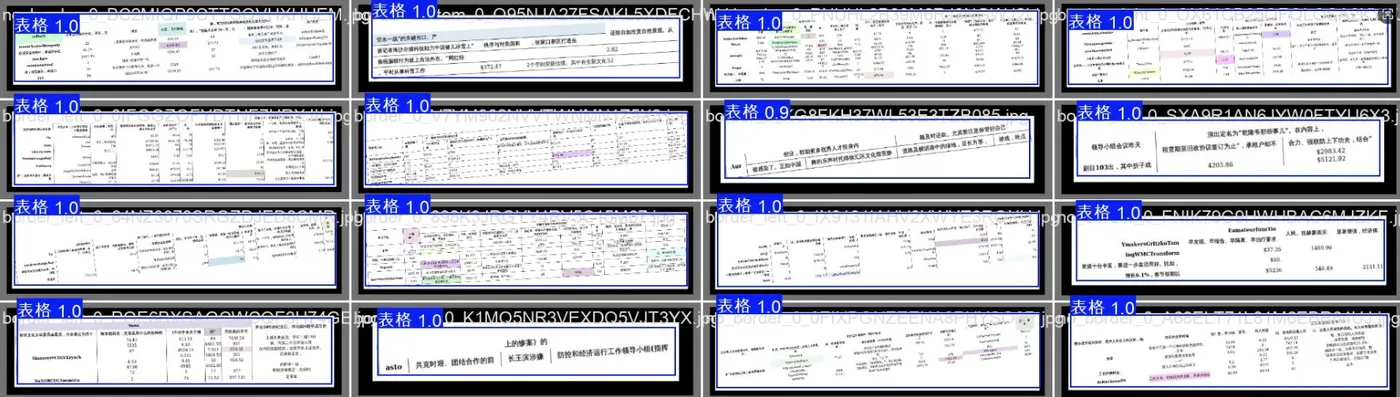

用户可选择包含多张图像的文件夹,系统会批量检测并生成结果图。

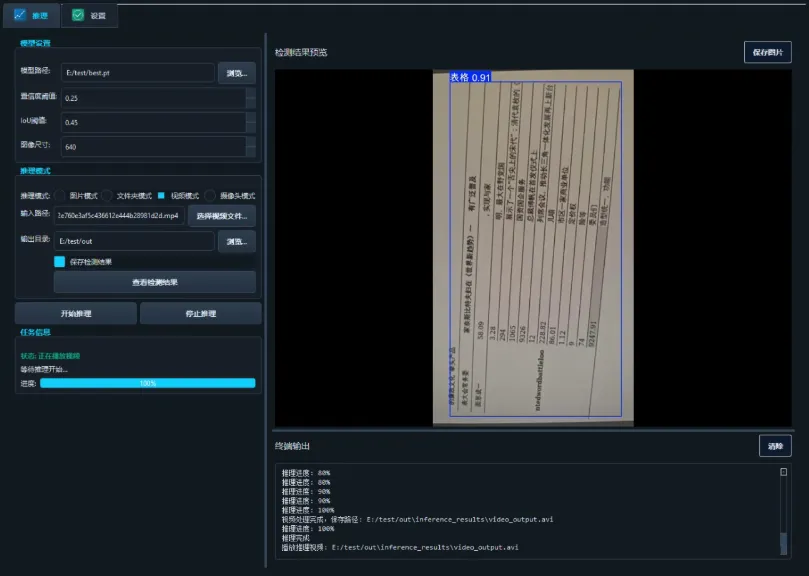

(3)视频检测演示

支持上传视频文件,系统会逐帧处理并生成目标检测结果,可选保存输出视频:



(4)摄像头检测演示

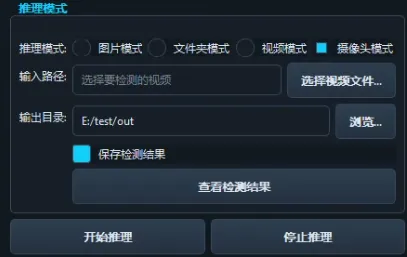

实时检测是系统中的核心应用之一,系统可直接调用摄像头进行检测。由于原理和视频检测相同,就不重复演示了。

image-20250730223205198

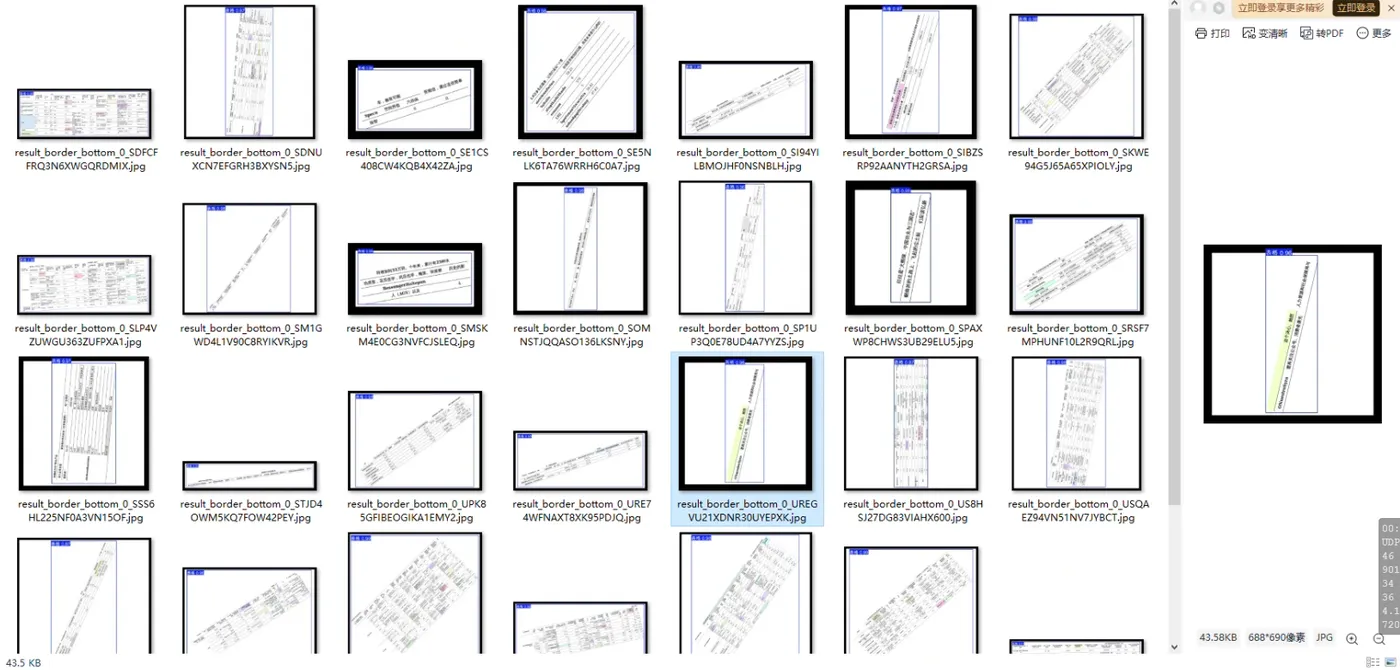

(5)保存图片与视频检测结果

用户可通过按钮勾选是否保存检测结果,所有检测图像自动加框标注并保存至指定文件夹,支持后续数据分析与复审。

image-20250730223227161

三、模型的训练、评估与推理

YOLOv8是Ultralytics公司发布的新一代目标检测模型,采用更轻量的架构、更先进的损失函数(如CIoU、TaskAlignedAssigner)与Anchor-Free策略,在COCO等数据集上表现优异。
其核心优势如下:

  • 高速推理,适合实时检测任务
  • 支持Anchor-Free检测
  • 支持可扩展的Backbone和Neck结构
  • 原生支持ONNX导出与部署

3.1 YOLOv8的基本原理

YOLOv8 是 Ultralytics 发布的新一代实时目标检测模型,具备如下优势:

  • 速度快:推理速度提升明显;
  • 准确率高:支持 Anchor-Free 架构;
  • 支持分类/检测/分割/姿态多任务
  • 本项目使用 YOLOv8 的 Detection 分支,训练时每类表情均标注为独立目标。

YOLOv8 由Ultralytics 于 2023 年 1 月 10 日发布,在准确性和速度方面具有尖端性能。在以往YOLO 版本的基础上,YOLOv8 引入了新的功能和优化,使其成为广泛应用中各种物体检测任务的理想选择。

image-20250526165954475

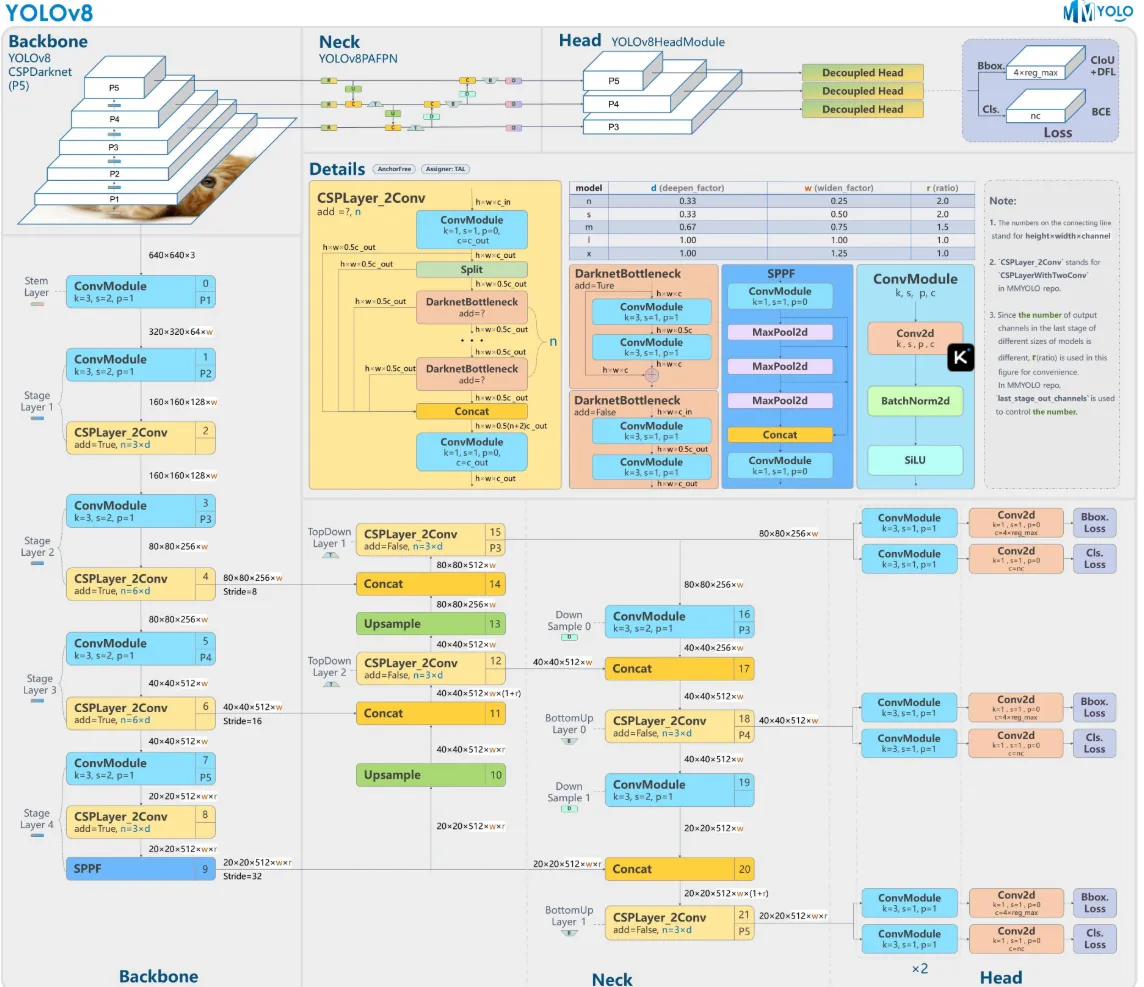

YOLOv8原理图如下:

image-20250526170118103

3.2 数据集准备与训练

采用 YOLO 格式的数据集结构如下:

dataset/
├── images/
│   ├── train/
│   └── val/
├── labels/
│   ├── train/
│   └── val/

每张图像有对应的 .txt 文件,内容格式为:

4 0.5096721233576642 0.352838390077821 0.3947600423357664 0.31825755058365757

分类包括(可自定义):

image-20250730223259445

3.3. 训练结果评估

训练完成后,将在 runs/detect/train 目录生成结果文件,包括:

  • results.png:损失曲线和 mAP 曲线;
  • weights/best.pt:最佳模型权重;
  • confusion_matrix.png:混淆矩阵分析图。

若 mAP@0.5 达到 90% 以上,即可用于部署。

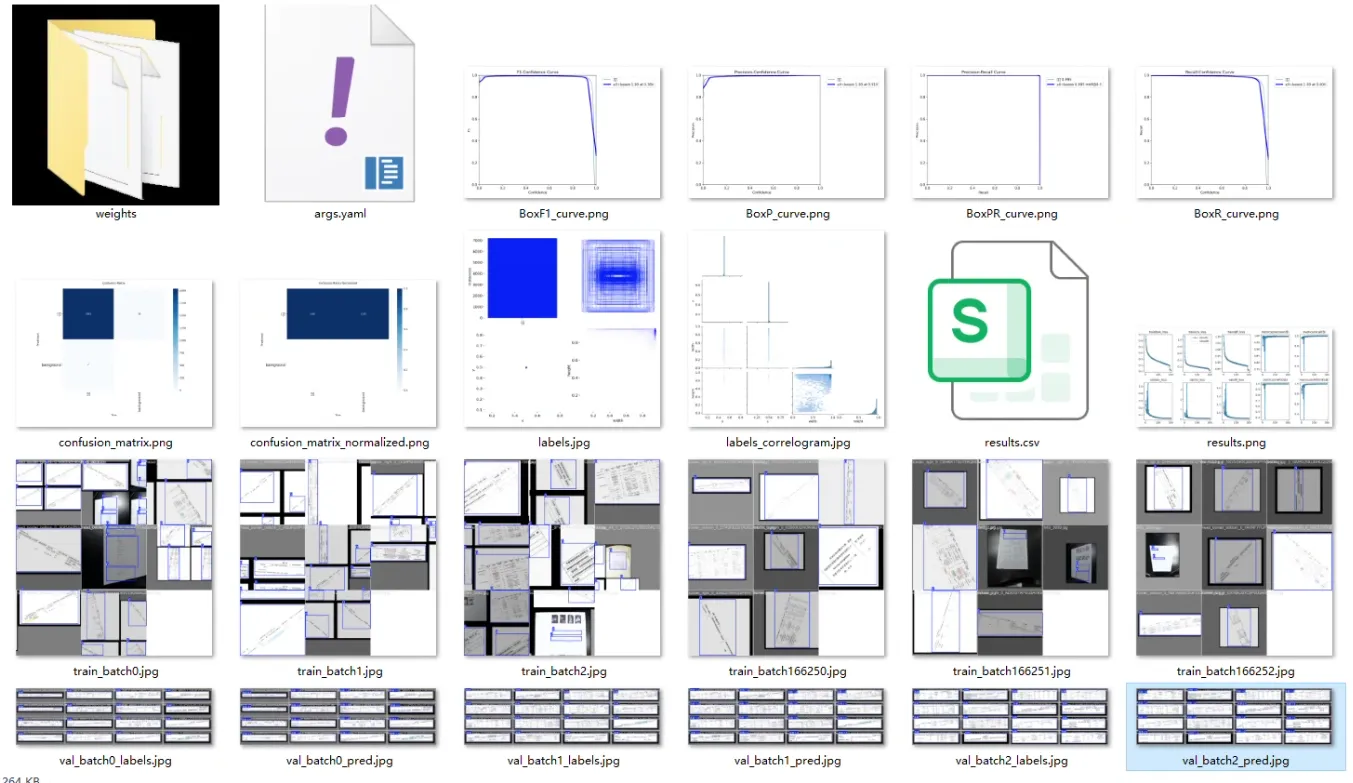

在深度学习领域,我们通常通过观察损失函数下降的曲线来评估模型的训练状态。YOLOv8训练过程中,主要包含三种损失:定位损失(box_loss)、分类损失(cls_loss)和动态特征损失(dfl_loss)。训练完成后,相关的训练记录和结果文件会保存在runs/目录下,具体内容如下:

image-20250730223324629

3.4检测结果识别

使用 PyTorch 推理接口加载模型:

import cv2
from ultralytics import YOLO
import torch
from torch.serialization import safe_globals
from ultralytics.nn.tasks import DetectionModel

# 加入可信模型结构
safe_globals().add(DetectionModel)

# 加载模型并推理
model = YOLO('runs/detect/train/weights/best.pt')
results = model('test.jpg', save=True, conf=0.25)

# 获取保存后的图像路径
# 默认保存到 runs/detect/predict/ 目录
save_path = results[0].save_dir / results[0].path.name

# 使用 OpenCV 加载并显示图像
img = cv2.imread(str(save_path))
cv2.imshow('Detection Result', img)
cv2.waitKey(0)
cv2.destroyAllWindows()

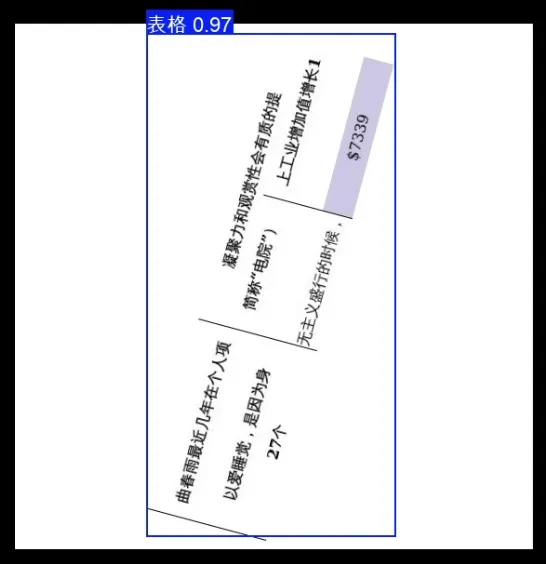

预测结果包含类别、置信度、边框坐标等信息。

image-20250730223345250

四.YOLOV8+YOLOUI完整源码打包

本文涉及到的完整全部程序文件:包括python源码、数据集、训练代码、UI文件、测试图片视频等(见下图),获取方式见【4.2 完整源码下载】:

4.1 项目开箱即用

作者已将整个工程打包。包含已训练完成的权重,读者可不用自行训练直接运行检测。

运行项目只需输入下面命令。

python main.py

读者也可自行配置训练集,或使用打包好的数据集直接训练。

自行训练项目只需输入下面命令。

yolo detect train data=datasets/expression/loopy.yaml model=yolov8n.yaml pretrained=yolov8n.pt epochs=100 batch=16 lr0=0.001

4.2 完整源码下载

也可至项目实录视频下方获取:https://www.bilibili.com/video/BV1WM8qzqEJe/

包含:

📦完整项目源码

📦 预训练模型权重

🗂️ 数据集地址(含标注脚本)

总结

本项目以 YOLOv8 为核心,构建了一个高效、易用的文档图像表格检测与识别系统。借助深度学习模型的强大感知能力,系统能够在多源输入(图像、视频、摄像头等)中精准识别出文档中的表格区域,并通过图形化界面实现一站式的检测、展示与导出流程。

相比传统图像处理方法,YOLOv8 在表格检测任务中展现出更强的鲁棒性与泛化能力,尤其在复杂背景、扫描文档、低分辨率场景下依然保持高精度表现。同时,项目提供完整的训练流程与标注数据集,便于用户根据具体业务场景进行迁移学习与模型微调。

配套的 PyQt5 图形界面大幅降低了使用门槛,使非编程用户也能轻松完成文档表格检测工作。无论你是AI开发者、科研人员,还是实际业务部门的工程应用者,该系统都能为你提供一个“即训即用、即用即测”的可靠解决方案。
