见字如面,好久不见
这里是AIGC创意人竹相左边,我决定即日起 改名 AGI散修竹相左边。

从今天起(2025 年 7 月 28 日上午 11:19 +08),我将以“野路子散修”的身份,用 AI 的力量辅助自学知识技能,分享验证可行的技术攻略。

就像修真世界中的散修,我希望为那些求学无门或突破卡壳的新手提供实用桥梁,尤其是在软硬件领域,目标是“手搓火箭”,进军嵌入式开发!

想了好久,想到了 散修这个关键词,

含义是相比较科班人工智能出身的AI专家,我是个野路子散修,

散修的二层含义是,就像修真者一样,很多新人求学无门或者突破卡壳,名门望族又不乐意花费时间做入门衔接攻略。这件事就刚好落到我们散修/邪修身上了。

所以,AGI散修竹相左边只分享验证可行的技术

废话说到这里,本篇文章主要是做记录,作为笔记备份。

工具来源
硬件工具:
USB-TTL 适配器:已购买(建议 CH340/CH341,3.3V 输出)。
连接线:杜邦线或跳线,用于连接 ISP 引脚。
塑料撬棒:非暴力拆机工具,避免损坏外壳。
软件工具:
STM32CubeMX
:下载,Win64 版,用于生成代码框架。
STM32CubeProgrammer
:下载,Win64 版,用于固件提取和烧录。
驱动
:USB-TTL 驱动(如 CH340),从适配器官网下载。
可选编译器
:STM32CubeIDE 或 Keil(需安装,生成 .bin/.hex 文件)。
入口 进网页注册后,再选开发者工具。

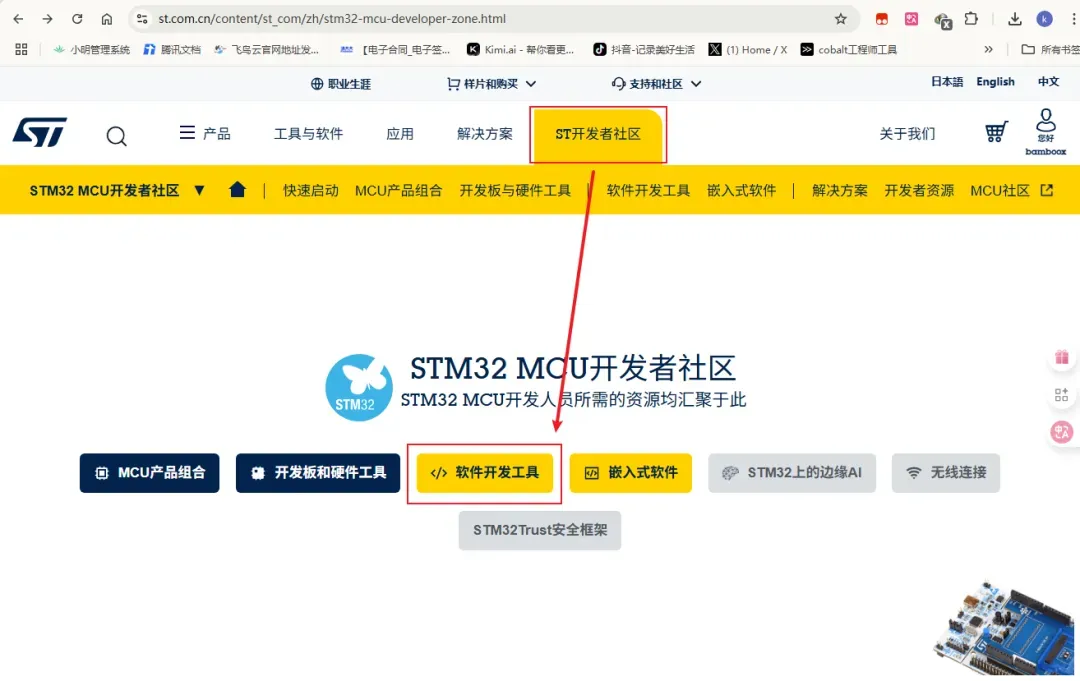

https://www.st.com.cn/content/st_com/zh/stm32-mcu-developer-zone.html进入后,找到上方ST开发者社区,选择中间的软件开发工具。


里面工下载两个工具,

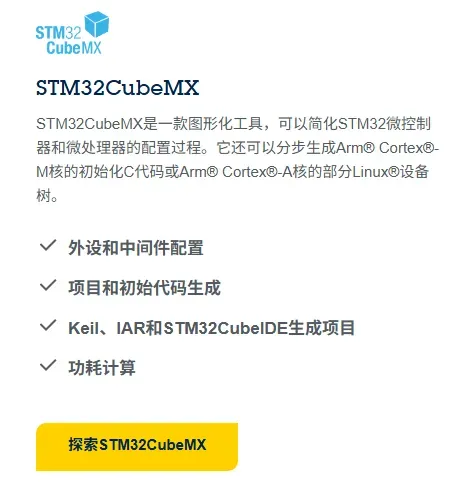

STM32CubeMX

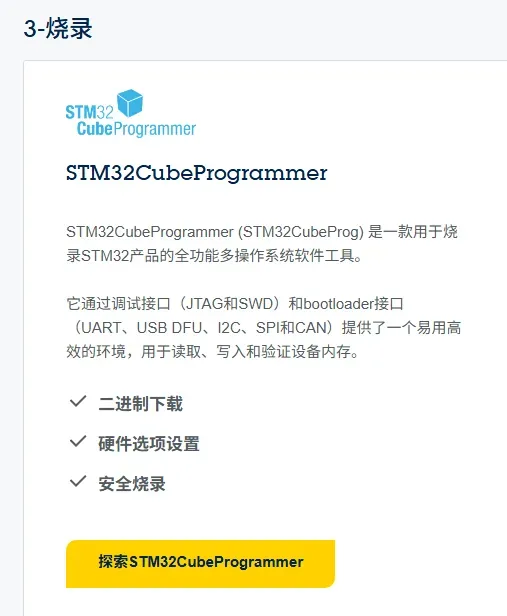

STM32CubeProgrammer
一个用来写代码,另一个是用来烧录代码到硬件里面。注册了就可以免费下载


硬件准备
设备:米家智能香氛机(MJXJF03XW)。
USB-TTL:确认电压(3.3V 安全),检查 COM 端口(Windows 设备管理器)。
连接:准备好杜邦线,待定位 ISP 引脚后连接。
安全措施:万用表(可选),检查引脚电压;断电操作,避免短路。
软件准备
安装 STM32CubeMX:
双击 SetupSTM32CubeMX.exe,按提示安装,需管理员权限。
安装 STM32CubeProgrammer:
双击 SetupSTM32CubeProgrammer.exe,以管理员身份安装,检查更新。
驱动安装:
安装 USB-TTL 驱动,确认 COM 端口。
环境检查:
Windows 10/11,建议更新系统。

文字流程 方便打印出来,做对照表进度使用。

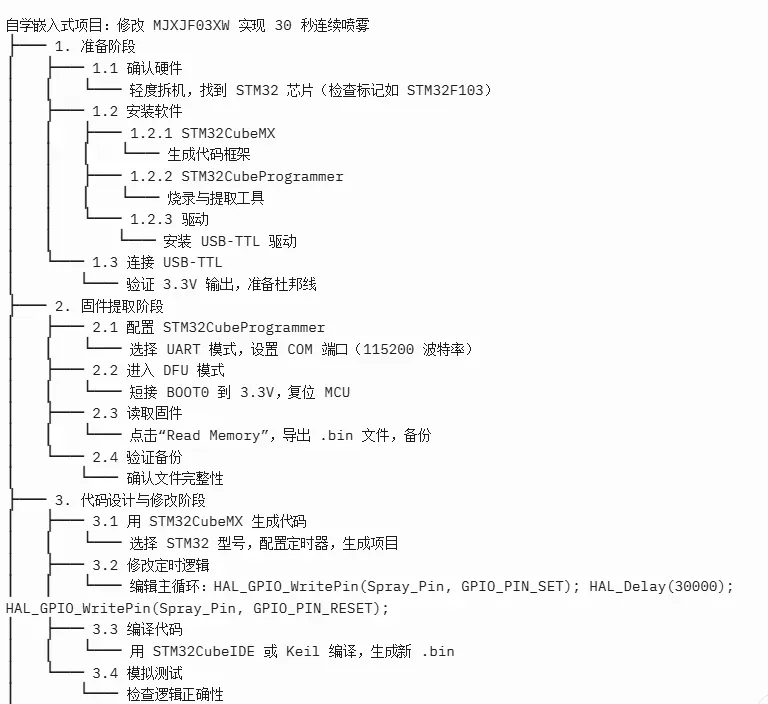

自学嵌入式项目:修改 MJXJF03XW 实现 30 秒连续喷雾
├── 1. 准备阶段

│   ├── 1.1 确认硬件

│   │   └── 轻度拆机,找到 STM32 芯片(检查标记如 STM32F103)

│   ├── 1.2 安装软件

│   │   ├── 1.2.1 STM32CubeMX

│   │   │   └── 生成代码框架

│   │   ├── 1.2.2 STM32CubeProgrammer

│   │   │   └── 烧录与提取工具

│   │   └── 1.2.3 驱动

│   │       └── 安装 USB-TTL 驱动

│   └── 1.3 连接 USB-TTL

│       └── 验证 3.3V 输出,准备杜邦线

├── 2. 固件提取阶段

│   ├── 2.1 配置 STM32CubeProgrammer

│   │   └── 选择 UART 模式,设置 COM 端口(115200 波特率)

│   ├── 2.2 进入 DFU 模式

│   │   └── 短接 BOOT0 到 3.3V,复位 MCU

│   ├── 2.3 读取固件

│   │   └── 点击“Read Memory”,导出 .bin 文件,备份

│   └── 2.4 验证备份

│       └── 确认文件完整性

├── 3. 代码设计与修改阶段

│   ├── 3.1 用 STM32CubeMX 生成代码

│   │   └── 选择 STM32 型号,配置定时器,生成项目

│   ├── 3.2 修改定时逻辑

│   │   └── 编辑主循环:HAL_GPIO_WritePin(Spray_Pin, GPIO_PIN_SET); HAL_Delay(30000); HAL_GPIO_WritePin(Spray_Pin, GPIO_PIN_RESET);

│   ├── 3.3 编译代码

│   │   └── 用 STM32CubeIDE 或 Keil 编译,生成新 .bin

│   └── 3.4 模拟测试

│       └── 检查逻辑正确性

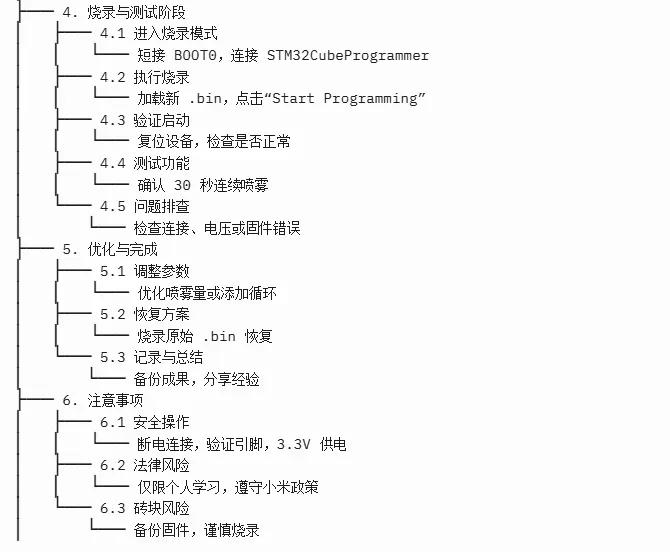

├── 4. 烧录与测试阶段

│   ├── 4.1 进入烧录模式

│   │   └── 短接 BOOT0,连接 STM32CubeProgrammer

│   ├── 4.2 执行烧录

│   │   └── 加载新 .bin,点击“Start Programming”

│   ├── 4.3 验证启动

│   │   └── 复位设备,检查是否正常

│   ├── 4.4 测试功能

│   │   └── 确认 30 秒连续喷雾

│   └── 4.5 问题排查

│       └── 检查连接、电压或固件错误

├── 5. 优化与完成

│   ├── 5.1 调整参数

│   │   └── 优化喷雾量或添加循环

│   ├── 5.2 恢复方案

│   │   └── 烧录原始 .bin 恢复

│   └── 5.3 记录与总结

│       └── 备份成果,分享经验

├── 6. 注意事项

│   ├── 6.1 安全操作

│   │   └── 断电连接,验证引脚,3.3V 供电

│   ├── 6.2 法律风险

│   │   └── 仅限个人学习,遵守小米政策

│   └── 6.3 砖块风险

│       └── 备份固件,谨慎烧录



图文攻略:实操步骤详解

  1. 准备阶段
    图片建议
    :展示 USB-TTL 适配器和塑料撬棒。
    操作

    轻拆 MJXJF03XW 外壳,用撬棒找到主板,查看芯片(目标是 STM32F103 等)。
    安装 STM32CubeMX 和 CubeProgrammer,下载驱动。
    连接 USB-TTL,确认 COM 端口。
  2. 固件提取阶段
    图片建议
    :展示 STM32CubeProgrammer 界面和 USB-TTL 连接图。
    操作

    打开 CubeProgrammer,选择 UART 模式,设置 COM 端口。
    短接 BOOT0 到 3.3V,复位,点击“Connect”。
    读取固件,保存 .bin 文件。
  3. 代码设计与修改阶段
    图片建议
    :截图 CubeMX 配置界面和代码编辑器。
    操作

    用 CubeMX 创建项目,配置定时器。
    修改代码,添加 30 秒延时逻辑。
    编译生成新 .bin 文件。
  4. 烧录与测试阶段
    图片建议
    :展示烧录过程和喷雾测试效果。
    操作

    进入烧录模式,加载新 .bin,点击“Start Programming”。
    复位设备,测试 30 秒喷雾。
    若失败,检查连接或固件。
  5. 优化与完成
    图片建议
    :记录最终效果和恢复步骤。
    操作

    调整参数,优化体验。
    备份成果,准备恢复方案。
    注意事项
    安全
    :始终断电操作,3.3V 供电,避免短路。
    法律
    :仅限个人学习,勿用于商业。
    风险
    :备份固件,谨慎烧录,若成“砖块”用原始 .bin 恢复。
