3D-Genome：认识接触矩阵(contact matrix)

pairs 文件

"contact list"（又称"pairs"文件）记录了测序读段比对后筛选出的有效互作位点对，是构建基因组互作矩阵的初始数据。在后续矩阵生成或标准化步骤中，可能进一步过滤（例如去除自互作的对角线数据）。

pairs文件通常由SAM/BAM文件转换而来。虽然SAM/BAM文件包含原始比对信息，但存在三大缺陷使其不宜直接作为pairs文件：

1. 需额外处理以识别并修复嵌合读段（chimeric reads）；
2. SAM/BAM默认记录比对的最左端坐标，而实际分析中更常用统一的5‘-end坐标；
3. 按基因组坐标排序时，同一读段对的多个比对片段可能被分散，导致追踪困难。

因此，需生成一个优化后的pairs文件：

• 仅保留验证有效的嵌合读段
• 统一使用5‘-end坐标标注
• 将同一读段对的所有比对结果整合至单行

该文件经过去重（去除PCR扩增伪影）和排序后，可直接用于构建基因组互作矩阵。例如Juicer流程生成的merged_nodups.txt文件，以及4DN联盟定义的PAIRS格式，均为典型的pairs文件。

Pairix

merged_nodups.txt 文件不仅存储互作位点对，还保留了原始比对的所有关键信息：读段名称、比对质量值、CIGAR 字符串、读段序列，以及读段所在的限制性片段编号。

Juicer 工具通过读取该文件，在 pre 步骤中生成 .hic 格式的互作矩阵。

4DN DCIC 提出的 PAIRS 格式是一种更开放的互作数据标准，强制包含 4 个核心字段，预留 7 个扩展字段，并允许自定义其他信息。Juicer 现已兼容 PAIRS 格式，用户可将其作为 merged_nodups.txt 的替代输入。

由于 pairs 文件规模庞大（可达数十亿条记录），直接读取文件末尾数据可能耗时 20–30 分钟。为此，4DN DCIC 开发了 Pairix 工具（https://github.com/4dn-dcic/pairix），支持对 PAIRS 文件的随机访问：

• 先按两条互作染色体排序，再按坐标排序
• 使用 bgzip 压缩为块索引文件
• 通过染色体区域对快速检索数据

Pairix 同样适用于按相同方式处理的 merged_nodups.txt 文件，显著提升了大规模互作数据的检索效率。

4DN DCIC 还推出了一种扩展格式——PAIRSAM（https://github.com/mirnylab/pairtools ），它在常规 PAIRS 文件基础上额外嵌入了 SAM/BAM 文件的全部比对信息。配套的 Pairtools 软件专门负责解析这类文件。在 4DN Hi-C 分析流程中，PAIRSAM 文件主要用于：

1. 对测序读段进行注释和排序；
2. 标记需要过滤的读段；
3. 重建带有过滤标记的 BAM 文件。

其中最关键的注释步骤（通过 pairtools parse 命令）会为每个读段分配一个两字母的“pair type”代码，以区分读段是“唯一比对”“有效嵌合体”还是“重复序列”。

接触矩阵

接触矩阵通过统计基因组分箱内的读段对数量构建，直观呈现全基因组范围内特定分辨率下的染色质互作图谱。矩阵的行和列分别对应两个互作位点，每个单元格（像素）数值代表对应基因组区域的互作频率。

早期稀释 Hi-C 数据常用密集矩阵存储所有互作值（如按行顺序排列），但面对包含数千亿元素的高分辨率（千碱基级）数据时，这种格式会面临两大挑战：

1. 内存占用巨大：难以一次性加载全矩阵进行归一化等全局操作；
2. 计算效率低下：全基因组范围分析时扩展性不足。

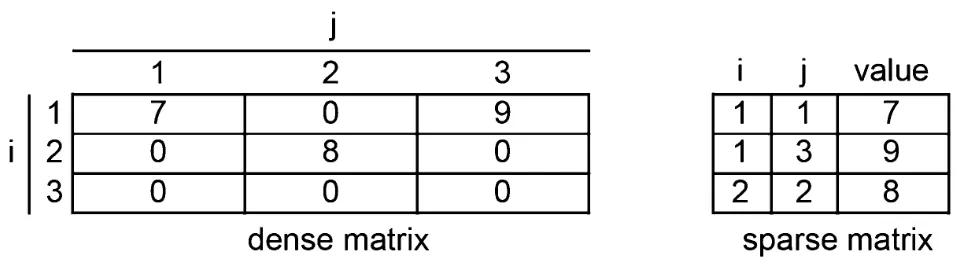

因此，针对高分辨率原位 Hi-C 数据，研究者开发了稀疏矩阵格式——它仅存储非零互作值，每个条目记录为 <分箱i索引> <分箱j索引> <互作值>。尽管需要额外存储索引信息，但当矩阵中零值占比极高时（如全基因组互作），稀疏矩阵能显著降低存储成本并提升计算效率，成为大规模基因组互作分析的主流选择。

.hic

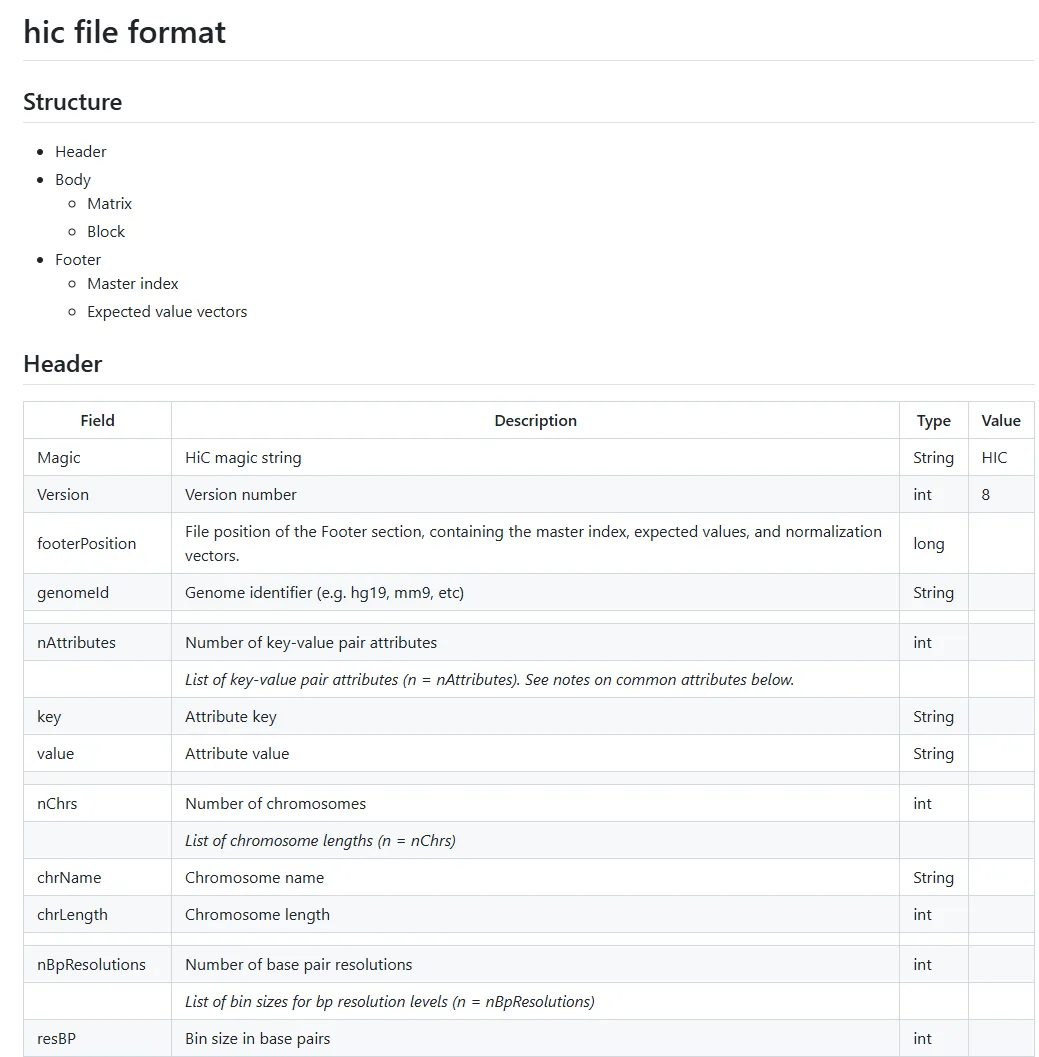

.hic是一种专为基因组三维互作数据设计的高效二进制压缩格式，核心优势在于：

1. 多分辨率存储：同时保存碱基对级（固定窗口）和酶切片段级（可变窗口）的互作矩阵，兼顾精细与宏观分析；
2. 完整元数据：文件头记录基因组版本、染色体信息，文件尾包含标准化向量与随机访问索引，便于快速检索；
3. 生态兼容性：
   • 原生支持 Juicebox/Juicebox.js 交互式可视化；
   • 通过 Straw 库（https://github.com/aidenlab/straw ）提供 Python/C++/R 等语言接口，方便第三方工具开发；
   • Juicer tools 可直接解析 .hic 文件，用于环、拓扑结构域（TADs）和区室（A/B compartments）的注释分析。

数据导出：使用 Juicer tools 的 dump 命令，可将 .hic 文件转换为稀疏矩阵（仅非零值）或密集矩阵（完整矩阵）文本格式，适配不同计算需求。这种设计既保证了大数据量的高效存储，又维持了科研分析的灵活性，已成为 Hi-C 数据存储与共享的事实标准。

.cool

.cool 与 .mcool 格式是 4DN DCIC 专为三维基因组互作数据设计的现代化存储方案，核心优势在于：

1. 多分辨率支持：
   • .mcool 文件类似 .hic，可存储碱基对级、酶切片段级等多分辨率矩阵，兼顾细节与全局；
   • .cool 文件是单分辨率版本，适合特定分析需求。
2. 基于 HDF5 的高效存储：
   • 采用层级化结构（类似文件系统），包含组（目录）、数据集（文件）和属性（元数据）；
   • 关键数据分四组存储：
     • chromosomes：染色体长度；
     • bins：基因组分箱坐标；
     • pixels：稀疏矩阵形式的互作数据；
     • indexes：随机访问索引。
3. 生态工具链：
   • Cooler 工具包：
     • cload：从 PAIRS 文件生成 .cool；
     • zoomify：聚合高分辨率数据生成 .mcool；
     • dump：导出稀疏矩阵文本。
   • HiGlass：交互式可视化 .mcool 文件；
   • hic2cool：无缝转换 .hic 文件至 .mcool，打通传统与新型格式。
4. 开放与可扩展：
   • 基于开源 HDF5 标准，支持跨平台、长期存档；
   • 纯文本稀疏格式便于脚本处理，二进制 HDF5 格式优化存储效率。

.cool/.mcool 格式通过模块化设计、多分辨率支持和开放生态，成为 Hi-C 数据存储、共享与分析的新一代标准，尤其适合大规模、高分辨率的三维基因组研究。
