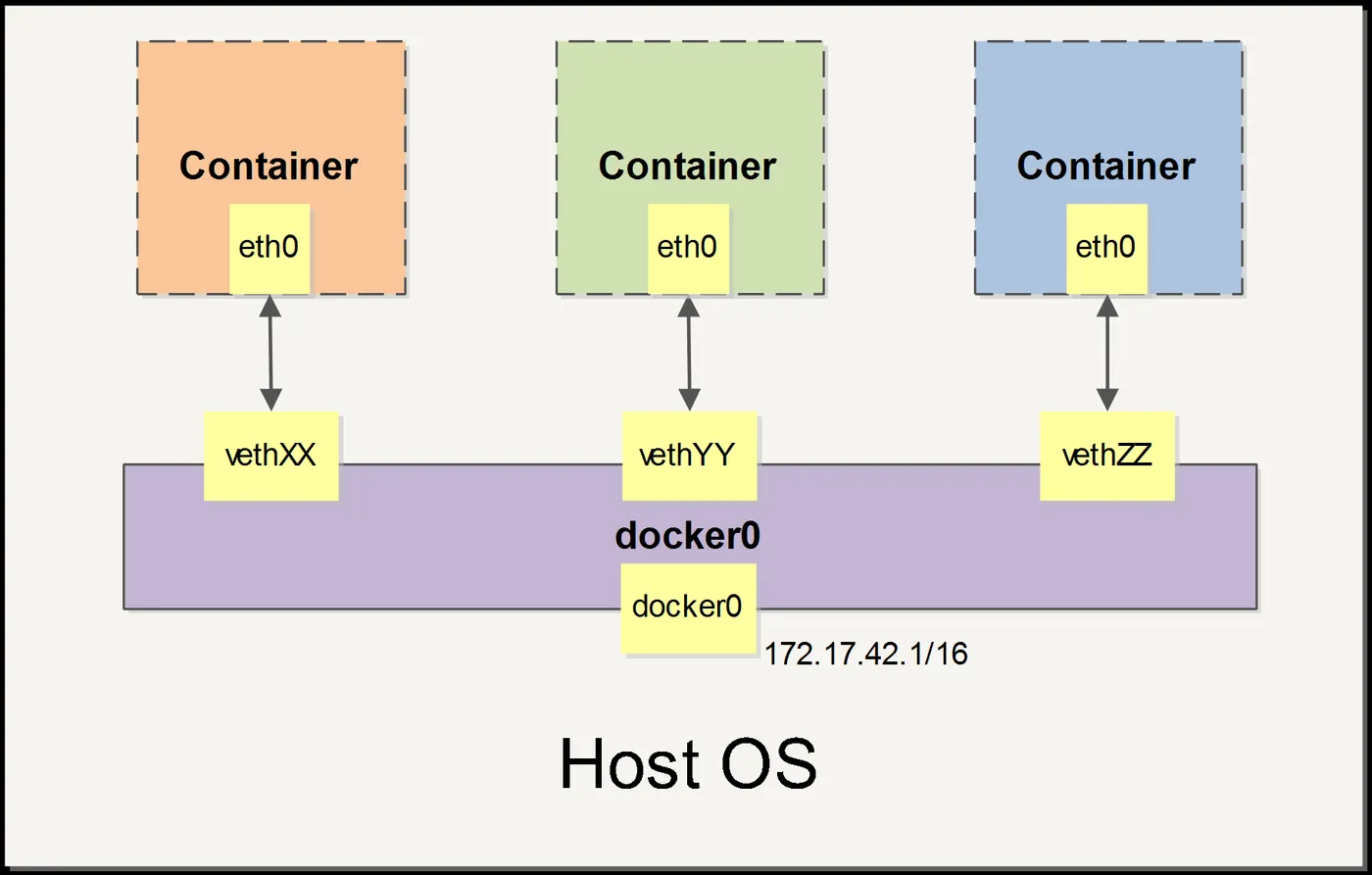

当 Docker 启动时，会自动在主机上创建一个 docker0 虚拟网桥，实际上是 Linux 的一个 bridge，可以理解为一个软件交换机。它会在挂载到它的网口之间进行转发。

同时，Docker 随机分配一个本地未占用的私有网段（在 RFC1918 中定义）中的一个地址给 docker0 接口。比如典型的 172.17.42.1，掩码为 255.255.0.0。此后启动的容器内的网口也会自动分配一个同一网段（172.17.0.0/16）的地址。

当创建一个 Docker 容器的时候，同时会创建了一对 veth pair 接口（当数据包发送到一个接口时，另外一个接口也可以收到相同的数据包）。这对接口一端在容器内，即 eth0；另一端在本地并被挂载到 docker0 网桥，名称以 veth 开头（例如 vethAQI2QT）。通过这种方式，主机可以跟容器通信，容器之间也可以相互通信。Docker 就创建了在主机和所有容器之间一个虚拟共享网络。

接下来的部分将介绍在一些场景中，Docker 所有的网络定制配置。以及通过 Linux 命令来调整、补充、甚至替换 Docker 默认的网络配置。

一、快速配置指南

下面是一个跟 Docker 网络相关的命令列表。

其中有些命令选项只有在 Docker 服务启动的时候才能配置，而且不能马上生效。

-b BRIDGE 或 --bridge=BRIDGE 指定容器挂载的网桥
--bip=CIDR 定制 docker0 的掩码
-H SOCKET... 或 --host=SOCKET... Docker 服务端接收命令的通道
--icc=true|false 是否支持容器之间进行通信
--ip-forward=true|false 请看下文容器之间的通信
--iptables=true|false 是否允许 Docker 添加 iptables 规则
--mtu=BYTES 容器网络中的 MTU

下面2个命令选项既可以在启动服务时指定，也可以在启动容器时指定。在 Docker 服务启动的时候指定则会成为默认值，后面执行 docker run 时可以覆盖设置的默认值。

--dns=IP_ADDRESS... 使用指定的DNS服务器
--dns-search=DOMAIN... 指定DNS搜索域

最后这些选项只有在 docker run 执行时使用，因为它是针对容器的特性内容。

-h HOSTNAME 或 --hostname=HOSTNAME 配置容器主机名
--link=CONTAINER_NAME:ALIAS 添加到另一个容器的连接
--net=bridge|none|container:NAME_or_ID|host 配置容器的桥接模式
-p SPEC 或 --publish=SPEC 映射容器端口到宿主主机
-P or --publish-all=true|false 映射容器所有端口到宿主主机

二、容器访问控制

容器的访问控制，主要通过 Linux 上的 iptables 防火墙来进行管理和实现。iptables 是 Linux 上默认的防火墙软件，在大部分发行版中都自带。

1、容器访问外部网络

容器要想访问外部网络，需要本地系统的转发支持。在Linux 系统中，检查转发是否打开。

sysctl net.ipv4.ip_forward
net.ipv4.ip_forward = 1

如果为 0，说明没有开启转发，则需要手动打开。

复制

sysctl -w net.ipv4.ip_forward=1

如果在启动 Docker 服务的时候设定 --ip-forward=true, Docker 就会自动设定系统的 ip_forward 参数为 1。

2、容器之间访问

容器之间相互访问，需要两方面的支持。

容器的网络拓扑是否已经互联。默认情况下，所有容器都会被连接到 docker0 网桥上。
本地系统的防火墙软件 -- iptables 是否允许通过。

访问所有端口

当启动 Docker 服务（即 dockerd）的时候，默认会添加一条转发策略到本地主机 iptables 的 FORWARD 链上。策略为通过（ACCEPT）还是禁止（DROP）取决于配置--icc=true（缺省值）还是 --icc=false。当然，如果手动指定 --iptables=false 则不会添加 iptables 规则。

可见，默认情况下，不同容器之间是允许网络互通的。如果为了安全考虑，可以在 /etc/docker/daemon.json 文件中配置 {"icc": false} 来禁止它。

访问指定端口

在通过 -icc=false 关闭网络访问后，还可以通过 --link=CONTAINER_NAME:ALIAS 选项来访问容器的开放端口。

例如，在启动 Docker 服务时，可以同时使用 icc=false --iptables=true 参数来关闭允许相互的网络访问，并让 Docker 可以修改系统中的 iptables 规则。

此时，系统中的 iptables 规则可能是类似

sudo iptables -nL
...
Chain FORWARD (policy ACCEPT)
target     prot opt source               destination
DROP       all  --  0.0.0.0/0            0.0.0.0/0
...

之后，启动容器（docker run）时使用 --link=CONTAINER_NAME:ALIAS 选项。Docker 会在 iptable 中为两个容器分别添加一条 ACCEPT 规则，允许相互访问开放的端口（取决于 Dockerfile 中的 EXPOSE 指令）。

当添加了 --link=CONTAINER_NAME:ALIAS 选项后，添加了 iptables 规则。

sudo iptables -nL
...
Chain FORWARD (policy ACCEPT)
target     prot opt source               destination
ACCEPT     tcp  --  172.17.0.2           172.17.0.3           tcp spt:80
ACCEPT     tcp  --  172.17.0.3           172.17.0.2           tcp dpt:80
DROP       all  --  0.0.0.0/0            0.0.0.0/0

注意：--link=CONTAINER_NAME:ALIAS 中的 CONTAINER_NAME 目前必须是 Docker 分配的名字，或使用 --name 参数指定的名字。主机名则不会被识别。

三、端口映射实现

默认情况下，容器可以主动访问到外部网络的连接，但是外部网络无法访问到容器。

1、容器访问外部实现

容器所有到外部网络的连接，源地址都会被 NAT 成本地系统的 IP 地址。这是使用 iptables 的源地址伪装操作实现的。

查看主机的 NAT 规则。

sudo iptables -t nat -nL
...
Chain POSTROUTING (policy ACCEPT)
target     prot opt source               destination
MASQUERADE  all  --  172.17.0.0/16       !172.17.0.0/16
...

其中，上述规则将所有源地址在 172.17.0.0/16 网段，目标地址为其他网段（外部网络）的流量动态伪装为从系统网卡发出。MASQUERADE 跟传统 SNAT 的好处是它能动态从网卡获取地址。

2、外部访问容器实现

容器允许外部访问，可以在 docker run 时候通过 -p 或 -P 参数来启用。

不管用那种办法，其实也是在本地的 iptable 的 nat 表中添加相应的规则。

使用 -P 时：

iptables -t nat -nL
...
Chain DOCKER (2 references)
target     prot opt source               destination
DNAT       tcp  --  0.0.0.0/0            0.0.0.0/0            tcp dpt:49153 to:172.17.0.2:80

使用 -p 80:80 时：

iptables -t nat -nL
Chain DOCKER (2 references)
target     prot opt source               destination
DNAT       tcp  --  0.0.0.0/0            0.0.0.0/0            tcp dpt:80 to:172.17.0.2:80

注意：

这里的规则映射了 0.0.0.0，意味着将接受主机来自所有接口的流量。用户可以通过 -p IP:host_port:container_port 或 -p IP::port 来指定允许访问容器的主机上的 IP、接口等，以制定更严格的规则。
如果希望永久绑定到某个固定的 IP 地址，可以在 Docker 配置文件 /etc/docker/daemon.json 中添加如下内容。

复制

{
  "ip": "0.0.0.0"
}

四、配置 docker0 网桥

Docker 服务默认会创建一个 docker0 网桥（其上有一个 docker0 内部接口），它在内核层连通了其他的物理或虚拟网卡，这就将所有容器和本地主机都放到同一个物理网络。

Docker 默认指定了 docker0 接口的 IP 地址和子网掩码，让主机和容器之间可以通过网桥相互通信，它还给出了 MTU（接口允许接收的最大传输单元），通常是 1500 Bytes，或宿主主机网络路由上支持的默认值。这些值都可以在服务启动的时候进行配置。

--bip=CIDR IP 地址加掩码格式，例如 192.168.1.5/24
--mtu=BYTES 覆盖默认的 Docker mtu 配置

也可以在配置文件中配置 DOCKER_OPTS，然后重启服务。

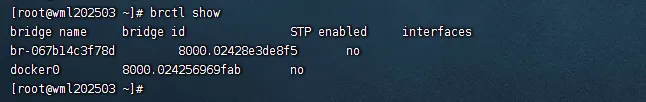

由于目前 Docker 网桥是 Linux 网桥，用户可以使用 brctl show 来查看网桥和端口连接信息。

sudo brctl show
bridge name     bridge id               STP enabled     interfaces
docker0         8000.3a1d7362b4ee       no              veth65f9
                                             vethdda6

*注：brctl 命令在 Debian、Ubuntu 中可以使用 sudo apt-get install bridge-utils 来安装

centos 可以使用sudo yum install bridge-utils 来安装。

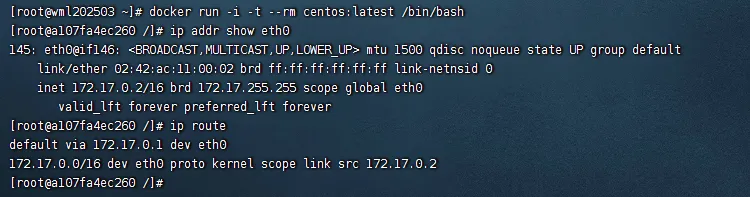

每次创建一个新容器的时候，Docker 从可用的地址段中选择一个空闲的 IP 地址分配给容器的 eth0 端口。使用本地主机上 docker0 接口的 IP 作为所有容器的默认网关。

sudo docker run -i -t --rm base /bin/bash
ip addr show eth0
24: eth0: <BROADCAST,UP,LOWER_UP> mtu 1500 qdisc pfifo_fast state UP group default qlen 1000
    link/ether 32:6f:e0:35:57:91 brd ff:ff:ff:ff:ff:ff
    inet 172.17.0.3/16 scope global eth0
       valid_lft forever preferred_lft forever
    inet6 fe80::306f:e0ff:fe35:5791/64 scope link
       valid_lft forever preferred_lft forever
ip route
default via 172.17.42.1 dev eth0
172.17.0.0/16 dev eth0  proto kernel  scope link  src 172.17.0.3

五、自定义网桥

除了默认的 docker0 网桥，用户也可以指定网桥来连接各个容器。

在启动 Docker 服务的时候，使用 -b BRIDGE或--bridge=BRIDGE 来指定使用的网桥。

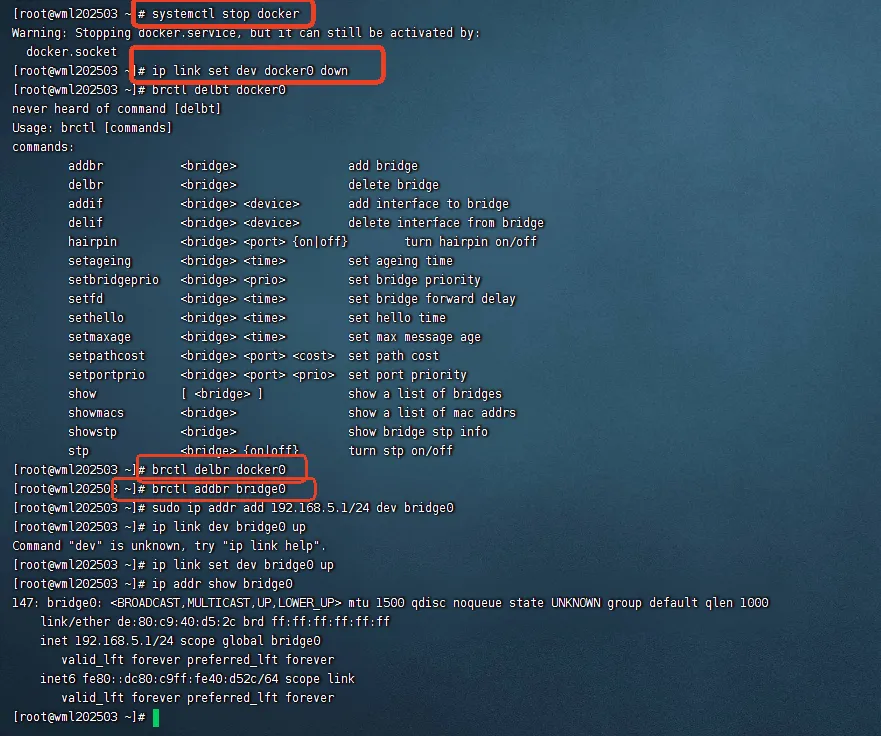

如果服务已经运行，那需要先停止服务，并删除旧的网桥。

sudo systemctl stop docker
sudo ip link set dev docker0 down
sudo brctl delbr docker0

然后创建一个网桥 bridge0。

sudo brctl addbr bridge0
sudo ip addr add 192.168.5.1/24 dev bridge0
sudo ip link set dev bridge0 up

查看确认网桥创建并启动。

ip addr show bridge0
4: bridge0: <BROADCAST,MULTICAST> mtu 1500 qdisc noop state UP group default
    link/ether 66:38:d0:0d:76:18 brd ff:ff:ff:ff:ff:ff
    inet 192.168.5.1/24 scope global bridge0
       valid_lft forever preferred_lft forever

在 Docker 配置文件 /etc/docker/daemon.json 中添加如下内容，即可将 Docker 默认桥接到创建的网桥上。

{
  "bridge": "bridge0"
}

启动 Docker 服务。

新建一个容器，可以看到它已经桥接到了 bridge0 上。

可以继续用 brctl show 命令查看桥接的信息。另外，在容器中可以使用 ip addr 和 ip route 命令来查看 IP 地址配置和路由信息。

六、编辑网络配置文件

Docker 1.2.0 开始支持在运行中的容器里编辑 /etc/hosts, /etc/hostname 和 /etc/resolv.conf 文件。

但是这些修改是临时的，只在运行的容器中保留，容器终止或重启后并不会被保存下来，也不会被 docker commit 提交。

七、配置 HTTP/HTTPS 网络代理

使用Docker的过程中，因为网络原因，通常需要使用 HTTP/HTTPS 代理来加速镜像拉取、构建和使用。下面是常见的三种场景。

为 dockerd 设置网络代理

"docker pull" 命令是由 dockerd 守护进程执行。而 dockerd 守护进程是由 systemd 管理。因此，如果需要在执行 "docker pull" 命令时使用 HTTP/HTTPS 代理，需要通过 systemd 配置。

为 dockerd 创建配置文件夹。

sudo mkdir -p /etc/systemd/system/docker.service.d

为 dockerd 创建 HTTP/HTTPS 网络代理的配置文件，文件路径是 /etc/systemd/system/docker.service.d/http-proxy.conf 。并在该文件中添加相关环境变量。

[Service]
Environment="HTTP_PROXY=http://proxy.example.com:8080/"
Environment="HTTPS_PROXY=http://proxy.example.com:8080/"
Environment="NO_PROXY=localhost,127.0.0.1,.example.com"

刷新配置并重启 docker 服务。

复制

sudo systemctl daemon-reload
sudo systemctl restart docker

为 docker 容器设置网络代理

在容器运行阶段，如果需要使用 HTTP/HTTPS 代理，可以通过更改 docker 客户端配置，或者指定环境变量的方式。

更改 docker 客户端配置：创建或更改 ~/.docker/config.json，并在该文件中添加相关配置。

{
 "proxies":
 {
   "default":
   {
     "httpProxy": "http://proxy.example.com:8080/",
     "httpsProxy": "http://proxy.example.com:8080/",
     "noProxy": "localhost,127.0.0.1,.example.com"
   }
 }
}

指定环境变量：运行 "docker run" 命令时，指定相关环境变量。

环境变量

docker run 示例

HTTP_PROXY

--env HTTP_PROXY="http://proxy.example.com:8080/"

HTTPS_PROXY

--env HTTPS_PROXY="http://proxy.example.com:8080/"

NO_PROXY

--env NO_PROXY="localhost,127.0.0.1,.example.com"

为 docker build 过程设置网络代理

在容器构建阶段，如果需要使用 HTTP/HTTPS 代理，可以通过指定 "docker build" 的环境变量，或者在 Dockerfile 中指定环境变量的方式。

使用 "--build-arg" 指定 "docker build" 的相关环境变量

docker build \
    --build-arg "HTTP_PROXY=http://proxy.example.com:8080/" \
    --build-arg "HTTPS_PROXY=http://proxy.example.com:8080/" \
    --build-arg "NO_PROXY=localhost,127.0.0.1,.example.com" .

在 Dockerfile 中指定相关环境变量

环境变量

Dockerfile 示例

HTTP_PROXY

ENV HTTP_PROXY="http://proxy.example.com:8080/"

HTTPS_PROXY

ENV HTTPS_PROXY="http://proxy.example.com:8080/"

NO_PROXY

ENV NO_PROXY="localhost,127.0.0.1,.example.com"

八、实例：创建一个点到点连接

默认情况下，Docker 会将所有容器连接到由 docker0 提供的虚拟子网中。

用户有时候需要两个容器之间可以直连通信，而不用通过主机网桥进行桥接。

解决办法很简单：创建一对 peer 接口，分别放到两个容器中，配置成点到点链路类型即可。

首先启动 2 个容器：

docker run -i -t --rm --net=none base /bin/bash
root@1f1f4c1f931a:/#
docker run -i -t --rm --net=none base /bin/bash
root@12e343489d2f:/#

找到进程号，然后创建网络命名空间的跟踪文件。

docker inspect -f '{{.State.Pid}}' 1f1f4c1f931a
2989
docker inspect -f '{{.State.Pid}}' 12e343489d2f
3004
sudo mkdir -p /var/run/netns
sudo ln -s /proc/2989/ns/net /var/run/netns/2989
sudo ln -s /proc/3004/ns/net /var/run/netns/3004

创建一对 peer 接口，然后配置路由

sudo ip link add A type veth peer name B
sudo ip link set A netns 2989
sudo ip netns exec 2989 ip addr add 10.1.1.1/32 dev A
sudo ip netns exec 2989 ip link set A up
sudo ip netns exec 2989 ip route add 10.1.1.2/32 dev A
sudo ip link set B netns 3004
sudo ip netns exec 3004 ip addr add 10.1.1.2/32 dev B
sudo ip netns exec 3004 ip link set B up
sudo ip netns exec 3004 ip route add 10.1.1.1/32 dev B

现在这 2 个容器就可以相互 ping 通，并成功建立连接。点到点链路不需要子网和子网掩码。

此外，也可以不指定 --net=none 来创建点到点链路。这样容器还可以通过原先的网络来通信。

利用类似的办法，可以创建一个只跟主机通信的容器。但是一般情况下，更推荐使用 --icc=false 来关闭容器之间的通信。
