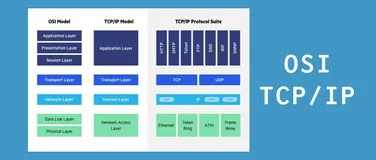

OSI 物理层详解

简介: 本文介绍了多种传输介质及其特性,包括双绞线、光纤、同轴电缆和无线介质。双绞线成本低、易于安装,适合短距离传输;光纤具有大带宽、远距离传输和高安全性,适用于数据中心互联和广域网;同轴电缆抗干扰能力强,但安装复杂;无线介质通过电磁波传输,2.4GHz覆盖广但速度慢,5GHz速度快但穿墙能力弱。此外,文章还提及了曼彻斯特编码的特点与应用,以及传输速率单位bps的定义与换算方法,为网络规划提供了理论依据。

传输介质

双绞线

结构

由两根相互绝缘的铜导线按一定规则紧密缠绕而成。多对这样的双绞线会被包裹在一个绝缘护套内,形成双绞线电缆。缠绕的目的是减少电磁干扰,因为两根导线产生的干扰磁场相互抵消。

分类

  • 非屏蔽双绞线(UTP):没有额外的屏蔽层,成本较低,广泛应用于一般的网络布线环境。常见的类别有三类、五类、超五类、六类等,不同类别支持不同的传输速率和带宽。例如,超五类 UTP 常用于百兆和千兆以太网。
  • 屏蔽双绞线(STP:在双绞线外层增加了一层金属屏蔽层,能更有效地抵御电磁干扰,但成本较高,安装也相对复杂。常用于对电磁干扰敏感的环境,如工业控制网络。

特点

  • 成本低:相比其他传输介质,双绞线价格较为便宜,适合大规模布线。
  • 易于安装:柔韧性好,便于铺设,普通技术人员经过简单培训即可进行安装。
  • 传输距离有限:一般在 100 米左右,超过这个距离信号会衰减严重,影响传输质量。
  • 传输速率:不同类别支持不同速率,如五类 UTP 通常支持 100Mbps,超五类和六类可支持 1000Mbps 甚至更高。

应用场景

  • 家庭网络:常用于连接家庭中的计算机、路由器、智能电视等设备,组建家庭局域网,实现设备间的互联互通和资源共享。
  • 办公室网络:构建办公室内部网络,满足员工办公设备的网络接入需求,支持文件共享、打印服务等功能。

光纤

结构

  • 纤芯:位于光纤中心,是光传播的主要通道,通常由高纯度的二氧化硅制成,纤芯直径根据类型不同有所差异,单模光纤纤芯较细,一般为 8 - 10μm,多模光纤纤芯较粗,可达 50μm 或 62.5μm。
  • 包层:围绕在纤芯周围,其折射率低于纤芯,使光信号在纤芯中通过全反射的方式向前传播,确保光信号的传输。
  • 涂覆层:在包层外面,主要起到保护光纤的作用,增强光纤的机械强度和柔韧性。

分类

  • 单模光纤:只允许一束光沿轴向传播,适用于长距离、高速率的数据传输。由于光信号在单模光纤中传输时模式单一,信号衰减小,可实现几十公里甚至上百公里的无中继传输。常用于城市之间的网络干线、长途通信等。
  • 多模光纤:允许多束光以不同角度在纤芯中传播,传输距离相对较短,一般在几百米到几公里之间。但成本较低,安装和维护相对简单,常用于建筑物内的网络连接,如楼层之间的垂直布线、数据中心内部连接等。

特性

  • 传输带宽大:能够承载极高的数据传输速率,可轻松实现 10Gbps、100Gbps 甚至更高的速率,满足大数据量、高速通信的需求。
  • 传输距离远:单模光纤尤其适合长距离传输,减少了中继器的使用,降低了成本和维护复杂度。
  • 抗电磁干扰能力强:由于光信号不受电磁干扰影响,光纤在电磁环境复杂的区域(如变电站附近)也能稳定传输数据。
  • 安全性高:很难通过光纤进行窃听,因为光信号在光纤内部传播,外部难以获取信号。

应用场景

  • 数据中心互联:数据中心之间需要传输海量数据,光纤的高带宽和长距离传输特性满足了这种需求,确保数据快速、稳定地传输。
  • 广域网连接:在城市与城市、国家与国家之间的广域网建设中,光纤是主要的传输介质,构建高速、可靠的网络连接。

同轴电缆

结构

从内到外依次为内导体、绝缘层、外导体和护套。内导体通常是一根铜芯线,用于传输信号;绝缘层将内导体与外导体隔开,保证信号传输的稳定性;外导体一般是一层金属网或金属箔,起到屏蔽电磁干扰的作用;护套则保护内部结构,增强电缆的机械性能。

分类

  • 基带同轴电缆:特性阻抗为 50Ω,主要用于数字信号传输,早期的以太网(10Base - 5 和 10Base - 2)曾使用这种电缆。它直接传输数字信号,信号沿电缆传播,传输距离相对较短。
  • 宽带同轴电缆:特性阻抗为 75Ω,主要用于模拟信号传输,常用于有线电视网络。它可以通过频分复用技术在同一电缆上传输多个频道的电视信号。

特性

  • 抗干扰能力较强:外导体的屏蔽作用使其能有效抵御外界电磁干扰,保证信号传输质量。
  • 传输距离较远:相比双绞线,同轴电缆的传输距离更远,但比光纤短。基带同轴电缆传输距离一般在几百米,宽带同轴电缆可传输数公里。
  • 安装相对复杂:与双绞线相比,同轴电缆较硬,弯曲困难,安装时需要专门的工具。

应用场景

  • 早期****以太网:在以太网发展初期,基带同轴电缆是主要的传输介质,用于构建局域网。但随着双绞线和光纤技术的发展,其在以太网中的应用逐渐减少。
  • 有线电视网络:宽带同轴电缆至今仍在部分有线电视网络中使用,用于传输电视信号。

无线介质

传输原理

通过电磁波在空气中传播来传输数据。无线设备(如无线路由器、无线网卡)将数字信号调制到特定频率的电磁波上进行发送,接收端再将电磁波解调还原为数字信号。常见的无线频段有 2.4GHz 和 5GHz。

频段特点

  • 2.4GHz 频段:覆盖范围广,能够穿透较多障碍物,但传输速度相对较慢,且该频段使用广泛,容易受到其他无线设备的干扰。例如,许多蓝牙设备、无线鼠标等也工作在 2.4GHz 频段。
  • 5GHz 频段:传输速度快,可支持更高的数据速率,但覆盖范围较小,穿墙能力相对较弱。在近距离内,5GHz 频段能提供更流畅的网络体验,适合高速数据传输,如高清视频播放、大文件下载等。

应用场景

  • 无线网络连接:Wi - Fi 网络是最常见的应用,允许用户通过手机、笔记本电脑等无线设备方便地接入互联网,实现移动办公、娱乐等功能。在家庭、办公室、公共场所(如咖啡馆、图书馆)等都广泛部署了 Wi - Fi 网络。
  • 无线传感器网络:在一些环境监测、工业控制等领域,无线传感器通过无线方式将采集到的数据传输到基站,实现数据的远程监控和管理。由于无线传感器网络节点分布广泛且数量众多,无线传输方式避免了布线的复杂性。
  • 蓝牙技术:用于短距离设备之间的无线连接,如手机与蓝牙耳机、蓝牙音箱、蓝牙键盘等设备之间的数据传输,实现音频传输、文件传输等功能。

曼彻斯特编码

编码原理

在曼彻斯特编码中,每个码元被分成两个相等的间隔。在每个码元的中间时刻,信号都会发生跳变,从高电平跳变到低电平表示二进制   “1”,从低电平跳变到高电平表示二进制 “0”。例如,对于二进制序列 “10110”,经过曼彻斯特编码后,第一个码元 “1”   会在码元中间从高电平跳变到低电平,第二个码元 “0” 会从低电平跳变到高电平,依此类推。

特点

  • 同步性好:每个码元中间的跳变可以作为同步信号,接收端可以很容易地根据这些跳变提取时钟信号,实现与发送端的同步,保证数据的准确接收。
  • 编码效率较低:因为每个码元需要两个电平状态来表示,所以相比其他编码方式,在相同的传输速率要求下,曼彻斯特编码需要更高的信号传输速率。例如,要传输 1Mbps 的数据,采用曼彻斯特编码实际需要 2Mbps 的信号传输速率。

应用场景

早期广泛应用于以太网。在以太网发展初期,网络设备相对简单,曼彻斯特编码的同步性好这一优点使其成为首选的编码方式,便于在网络中准确传输数据。但随着网络技术的发展,对传输速率要求越来越高,曼彻斯特编码效率低的缺点逐渐凸显,在高速网络中逐渐被其他更高效的编码方式(如   4B/5B 编码等)所取代。不过在一些对同步要求较高、速率要求相对较低的特定场合,曼彻斯特编码仍有应用。

传输速率单位-bps

定义

bps 即 bits per second,意为比特每秒,是衡量数据传输速率的基本单位,表示单位时间内传输的二进制位数。例如,一个网络连接的传输速率为 10Mbps,意味着每秒可以传输 10×10^6 个二进制位的数据。

单位换算

在实际应用中,为了表示不同量级的传输速率,还会使用以下单位:

  • Kbps(千比特每秒):1Kbps = 1000bps,常用于表示较低速率的网络连接,如一些低速拨号上网或早期的窄带网络。
  • Mbps(兆比特每秒):1Mbps = 1000Kbps,是目前常见的网络传输速率单位,如家庭宽带常见的 100Mbps、200Mbps 等。
  • Gbps(吉比特每秒):1Gbps = 1000Mbps,常用于高速网络环境,如数据中心内部网络、骨干网络等,可满足大数据量快速传输的需求。
  • Tbps(太比特每秒):1Tbps = 1000Gbps,随着网络技术的发展,一些超高速网络开始向 Tbps 级别迈进,如未来的高速骨干网、大规模数据中心互联等场景。

实际应用

不同的传输介质和网络设备支持不同的传输速率。例如,普通百兆以太网接口的理论传输速率为   100Mbps,但在实际使用中,由于网络协议开销(如以太网帧头、TCP   包头等)、网络拥堵、设备性能等因素的影响,实际可达到的传输速率通常会低于理论值。一般来说,在理想情况下,百兆以太网的实际传输速率可能在   80Mbps   左右。在进行网络规划和设备选型时,需要根据实际应用需求考虑传输速率。例如,对于普通家庭用户浏览网页、观看在线视频等应用,100Mbps   的宽带基本可以满足需求;而对于需要进行大量数据传输(如视频编辑、大数据处理)的企业用户,可能需要更高的传输速率,如 1Gbps   甚至更高的网络连接。
