SAE 实现应用发布全过程可观测

本文涉及的产品
应用实时监控服务-可观测链路OpenTelemetry版,每月50GB免费额度
可观测监控 Prometheus 版,每月50GB免费额度
服务治理 MSE Sentinel/OpenSergo,Agent数量 不受限
简介: 本文聚焦阿里云Serverless应用引擎(SAE)用户在发布过程中的痛点,如“发布效率低、实例启动过程不透明”等问题。通过分步骤可视化解决方案,帮助用户明确问题、理解原因并最终解决,提升SAE平台使用体验。文章详细剖析了发布过程慢、信息透出不足及实例启动黑盒等痛点,并提出通过可观测、可解释和可优化的策略解决问题,同时展示了具体实现效果与后续优化规划。



本文作者:丛霄、久氢、章进


导读:本文通过剖析阿里云 Serverless 应用引擎(以下简称 SAE ) 用户使用过程中存在的“发布过程慢,发布效率低,实例启动过程黑盒”等痛点,采取分步骤可视化的解法,帮助用户看到问题、理解问题,最后解决问题,提升使用 SAE 平台的体验。


用户痛点剖析


当业务的规模上量后,应用数量会爆炸式增长,而“应用发布”作为一个高频的操作,是业务运维人员每天会面临的操作。通过与一些 SAE 的企业级客户的交流,目前在 SAE 上的应用发布存在着以下几个痛点:


1. 应用部署的发布过程通常较慢,最快也要 5 分钟,最慢可能半小时,严重拖慢了业务开发效率。
2. 应用部署的详情透出的信息过于简单,用户想知道具体哪里慢,平台封装了部署的步骤,没有对用户透出更多有用的细节, 每次用户发布过程中盯着发布单状态变化,也只是干等,并不知道具体执行了哪些步骤。




3. 实例启动过程黑盒,实例是承担业务的核心,而每次应用变更动作,都围绕着实例展开,但目前实例的状态变化存在着可用信息不足、实时性较差等问题。




SAE 作为一款全托管的容器化应用平台,核心特性就是简化应用的部署和运维操作,给到用户简单易用,平滑顺畅的使用体验。


然而, “简单”不代表着“简化”,SAE 的客户群体和业务类型众多,平台侧封装过多意味着灵活性的丧失,平台侧暴露过多也会造成用户额外的心智负担。在同一款产品形态中同时满足多种客户多种业务的诉求,是我们在做每一个功能优化、产品设计时都需要考虑的问题。


解决方案


发现用户的痛点后,我们进行了一些思考和设计,通过可观测、可解释、可优化的解决思路,我们进行了一些优化。


可观测:看到具体的问题


如何将必要的有用信息提供给用户,既能解决用户问题,也不会造成额外的疑虑。 SAE 是应用维度的 PaaS 平台,一个应用下面管理了不同的资源。围绕实例和发布单两个核心资源,如何对资源进行可视化,让用户能直白地看到具体的每次发布、变更具体在哪个节点、步骤有问题,是可观测需要回答的。


我们对实例和发布单两个实体结构和状态流转进行了分析。

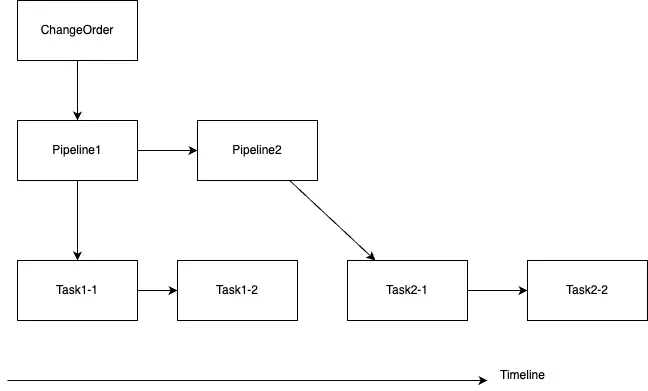

SAE 发布单是一个异步的发布流程处理引擎,用户的发布方式可以选择灰度发布或分批发布。在一个 ChangeOrder 下分为不同的 Pipeline 批次,一个 Pipeline 批次下面又分为不同的执行步骤 Task,一个 Task 又分为不同的 Stage。可以看到整体是一个树形的结构。



虽然发布单整体结构复杂, 但是我们仅将我们认为有效的信息透出给用户,对用户屏蔽了一部分的复杂性。通过统计分析,发布单步骤中耗时最长的是 Pipeline 下面的 Task,而 Task 中耗时最长的又是 “执行应用部署”这个子 Task。


所以,可观测问题的核心就是这么让用户清晰地看到:哪个 Task 耗时最长,具体耗时长在哪里?于是在发布单列表界面可以通过透出历史发布单的耗时统计数据,Task 耗时 Top 排序,能让用户清晰的看到问题所在。




而分析完“执行应用部署” Task 耗时最长后,我们又分析了具体这个步骤的耗时,就是批次发布中实例消耗的时间。所以我们捞取了每个发布批次相关联的实例,并对实例启动过程进行了可观测数据处理。

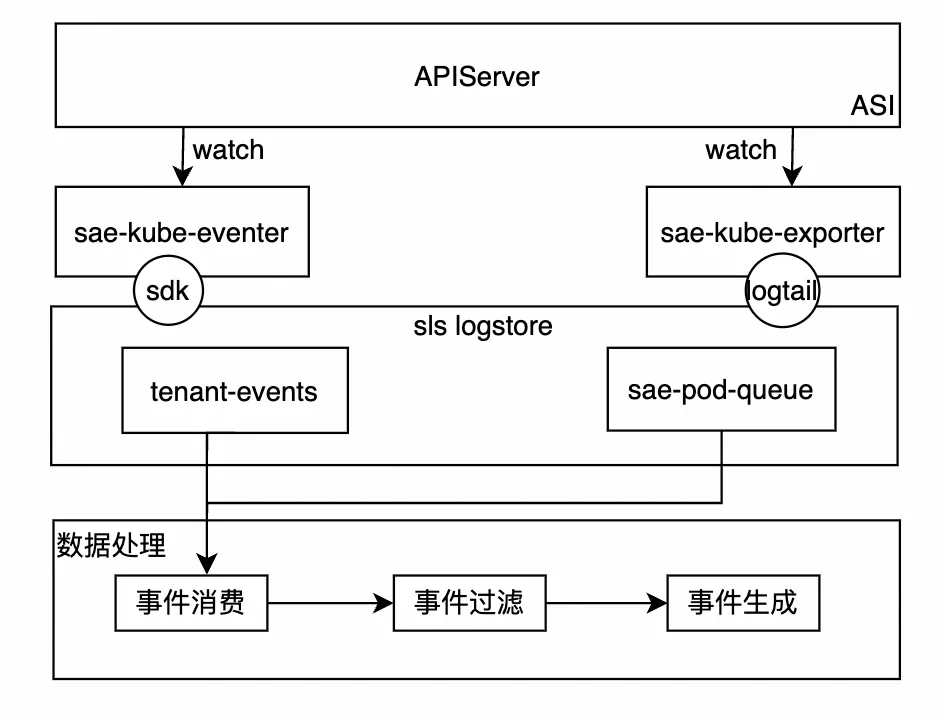

实例数据处理整体框架如下图所示:




K8s 资源数据采集


1. 通过定制化 sae-kube-eventer 组件将 ASI 集群中所有事件上报至 SLS tenant-events logstore 中,事件元数据中会包含 sae 应用 appid 等信息。
2. 通过定制化 sae-kube-exporter 组件将 ASI 集群中所有 pod 状态变化历史 yaml 完整元数据上报至 SLS sae-pod-queue logstore 中。


实例数据处理


1. 事件消费:主要是按照 SAE 应用实例级别从 SLS 日志库中查询并消费原始数据
2. 事件过滤:实例原始数据量很多,且很多事件冗余,这里会先将内置 initcontainer 以及内置 sidecar 事件过滤,并对重复事件进行聚合
3. 事件生成:针对不同类型的数据消费处理之后,根据固定的事件结构模型生成事件


可解释:理解问题在哪里


在第一步可观测完成后,用户还需要能理解问题。从可观测数据源上看,原始数据采集的是标准的 K8s Event,具有可解释性。同时,在设计上,我们通过将发布过程和实例启动过程按照时间线形式展示,能更清晰的看到不同步骤间的时间分布。


但是在 K8s 中,实例的状态变化有多种,我们通过抽取关键信息,聚合相似事件,精简实例的状态描述,按照更容易让用户理解的方式进行了可视化的展示。在实例启动耗时里,我们向用户透出了以下处理后的实例状态阶段,便于用户可以直观看到不同阶段的耗时:


1. 资源调度中:调度器调度实例到具体节点的耗时时间
2. 实例准备中:节点初始化实例资源以及内置 init container 和内置 sidecar 容器拉取镜像、启动等平台侧耗时
3. 开始拉取镜像:用户业务主容器镜像拉取时间
4. 镜像拉取结束:成功拉取业务主容器镜像
5. 容器已创建:业务主容器创建时间
6. 容器进程已启动:业务主容器进程启动耗时
7. 实例就绪:实例已准备就绪,可以承接业务流量


可优化:能解决问题


可观测不是目标,最终目标是能帮助用户解决问题。在第二部可解释完成后,用户能清楚的看到问题,并且能区分出哪里是平台侧耗时,哪里是用户侧耗时。


针对不同阶段的问题,SAE 也提供了可优化的手段:

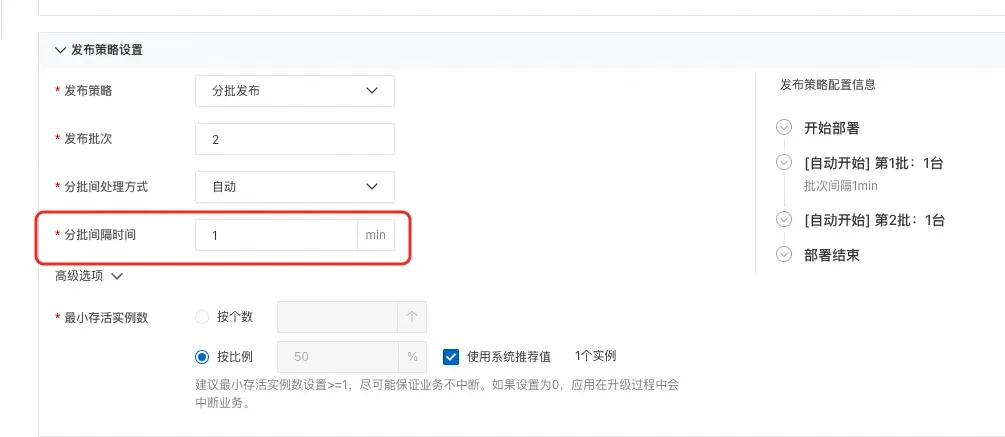

1. 应用部署分批部署慢:通过配置更合理的分批部署参数,可以有效减少分多批发布下的整体发布时长。

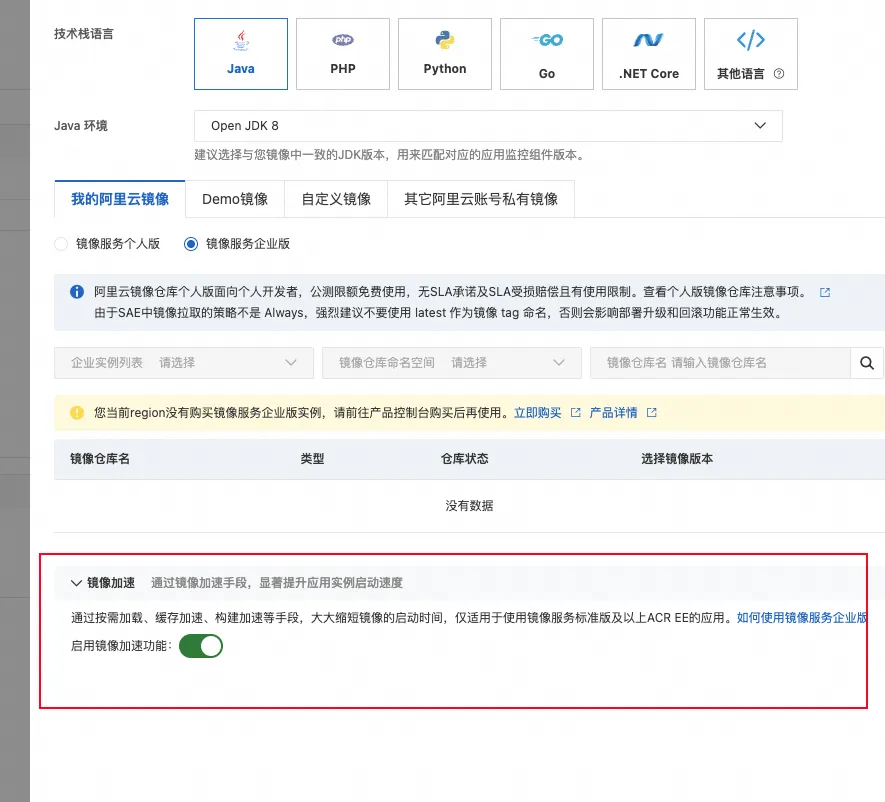

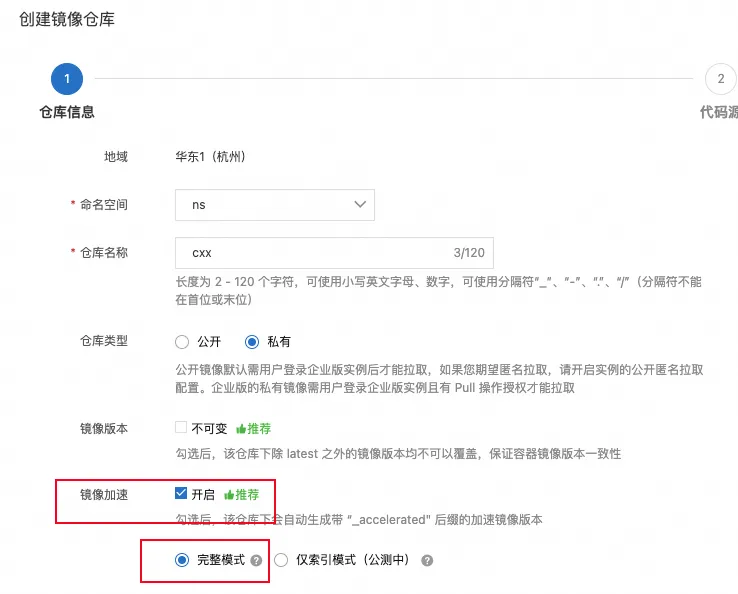

2. 拉取镜像慢:SAE 已经对平台公共镜像做了缓存,可大幅降低镜像拉取时间。而对于用户自身镜像,也提供了镜像加速能力,基于 DADI 块设备镜像存储实现按需加载,大大缩短了拉取镜像的时间。用户可以使用 ACREE 标准版或企业版镜像仓库,开启镜像加速功能。目前 SAE 镜像加速功能已经全量支持,能大大减少大镜像拉取的耗时,优化应用发布实例启动速度,用户可以按需开启。






使用文档详见:https://help.aliyun.com/zh/sae/serverless-app-engine-classic/user-guide/configure-image-acceleration

3. 实例启动慢:

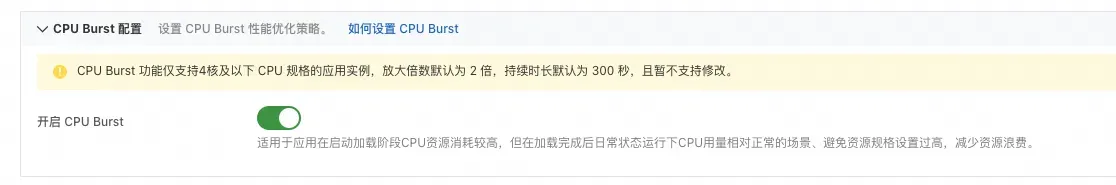

3.1 使用 CPU Burst:在应用部署界面,支持配置 CPU Burst 来加速应用的启动过程,启动时能放到到实例 CPU 规格的 2 倍,对 Java 这种启动时候消耗资源的业务能有帮助。



使用文档详见:https://help.aliyun.com/zh/sae/serverless-app-engine-upgrade/user-guide/enable-cpu-burst-function?spm=a2c4g.11186623.help-menu-search-118957.d_0

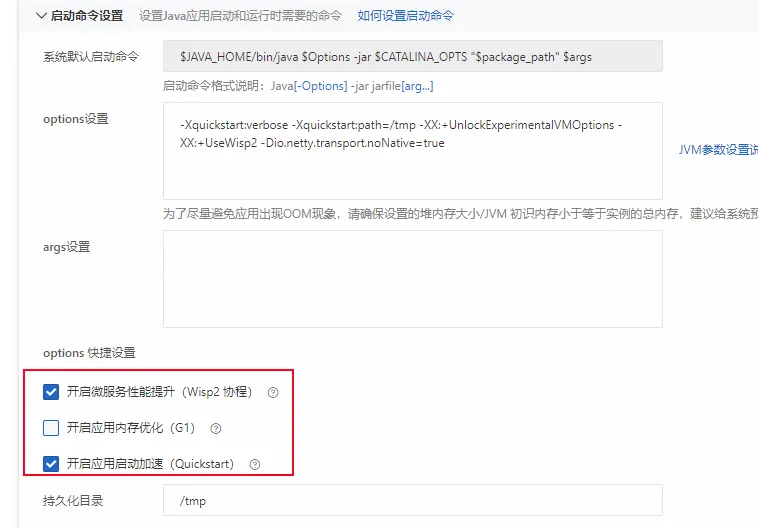

3.2 Java 应用可以使用“启动加速”:




使用文档详见:https://help.aliyun.com/zh/sae/serverless-app-engine-upgrade/use-cases/sae-configure-startup-acceleration-for-a-java-application?spm=a2c4g.11186623.help-menu-search-118957.d_0


实现效果

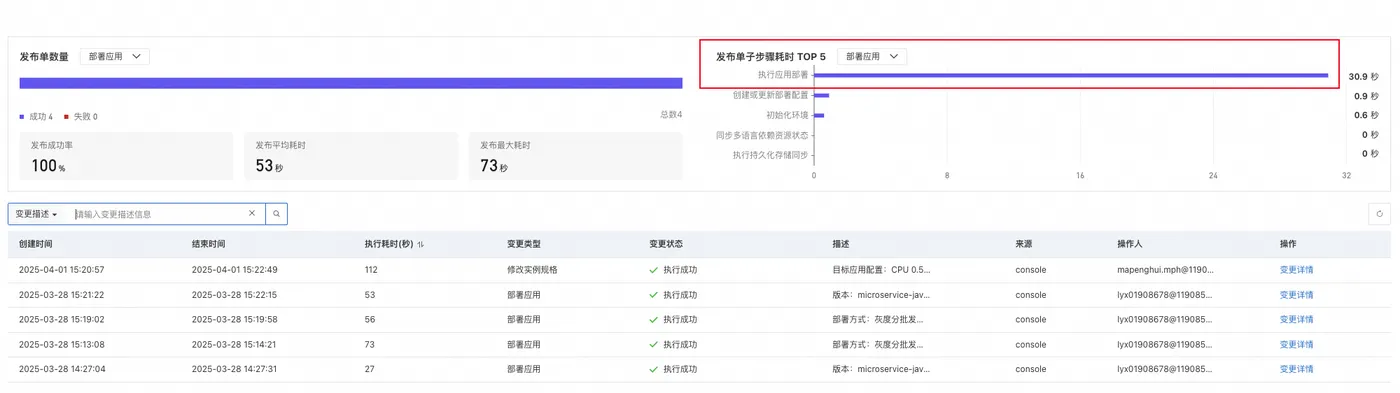

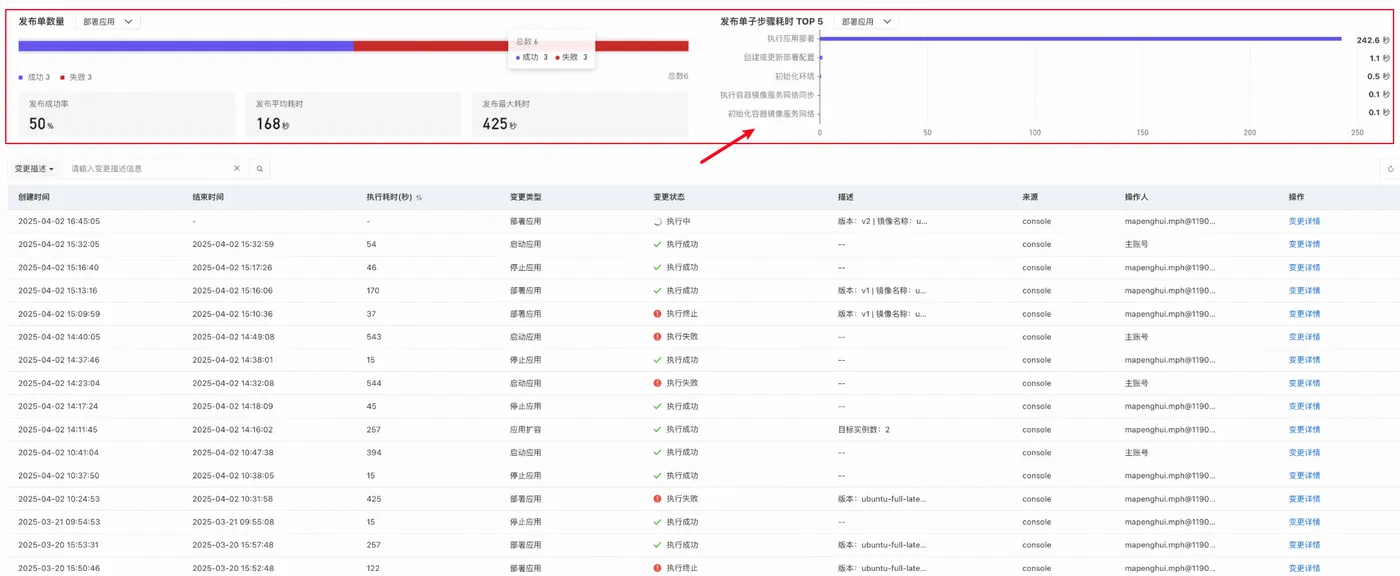

1. 在发布单列表界面,提供了耗时统计,用户能一眼看到耗时的 Top 分布:

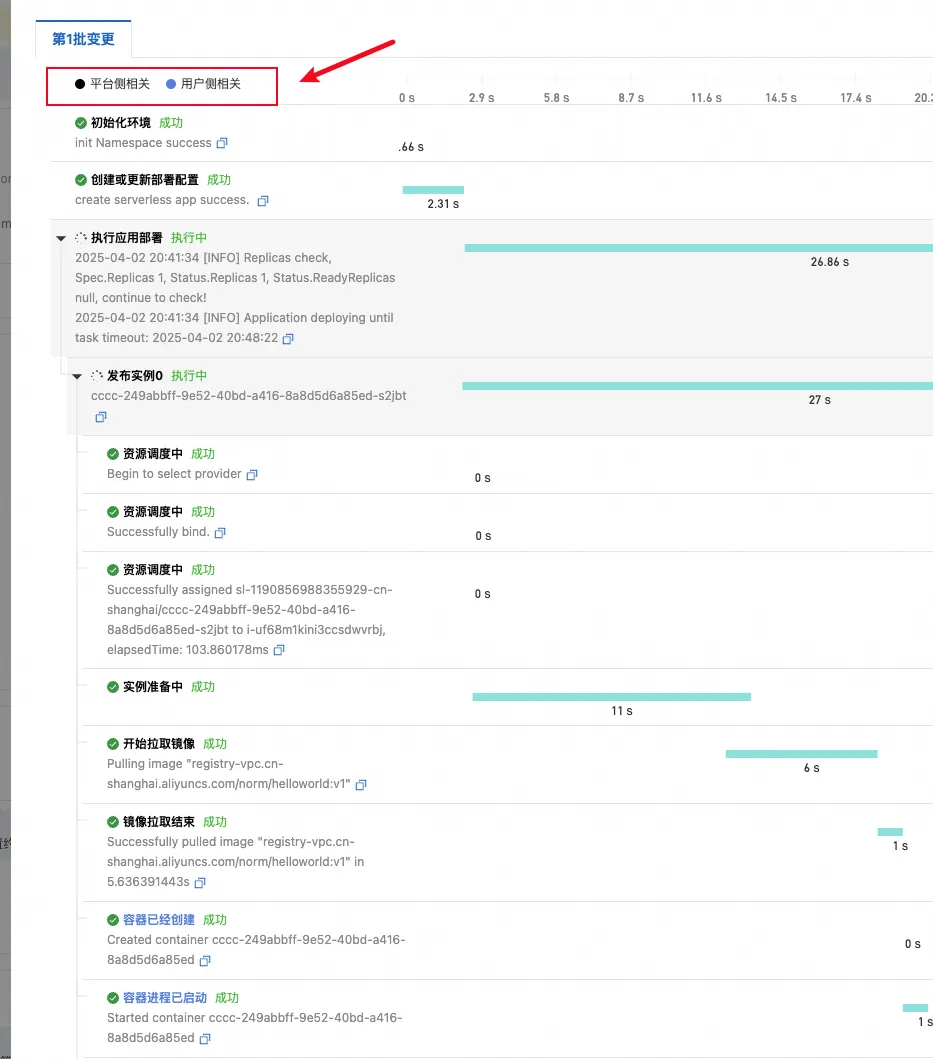

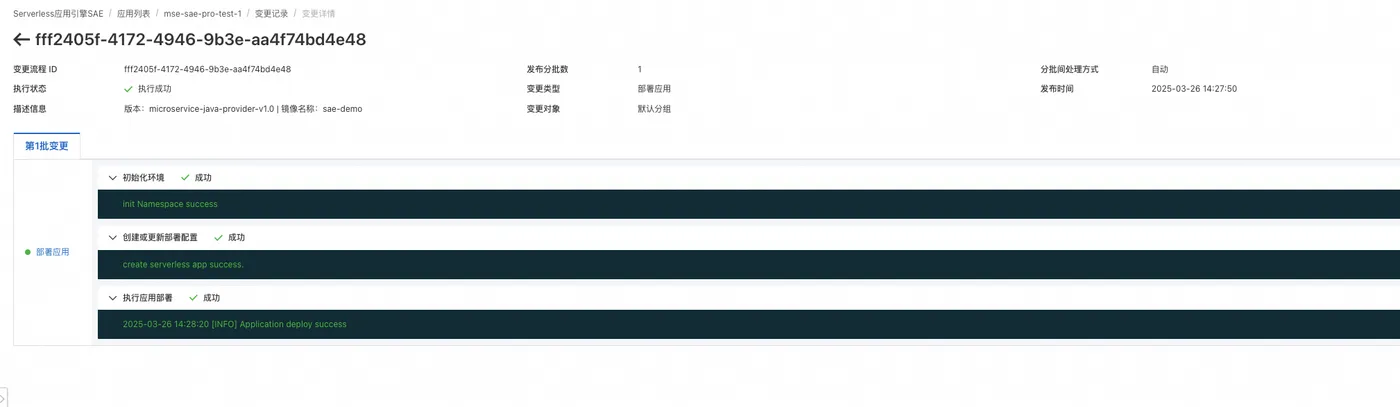

2. 在发布单详情界面,提供了按照时间线的不同步骤 Trace 记录,直观展示不同步骤的耗时。同时,我们区分出了“平台侧相关” 和“用户侧相关”的说明,能直接看到用户关心的部分

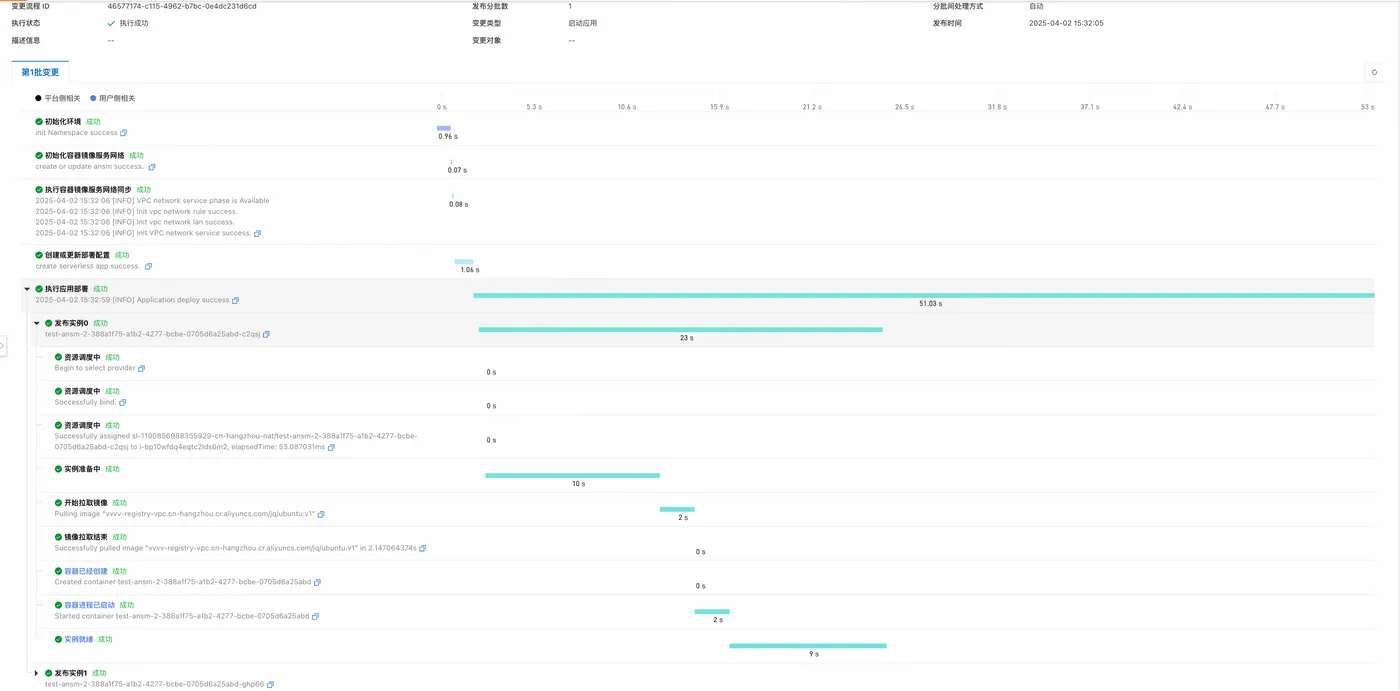

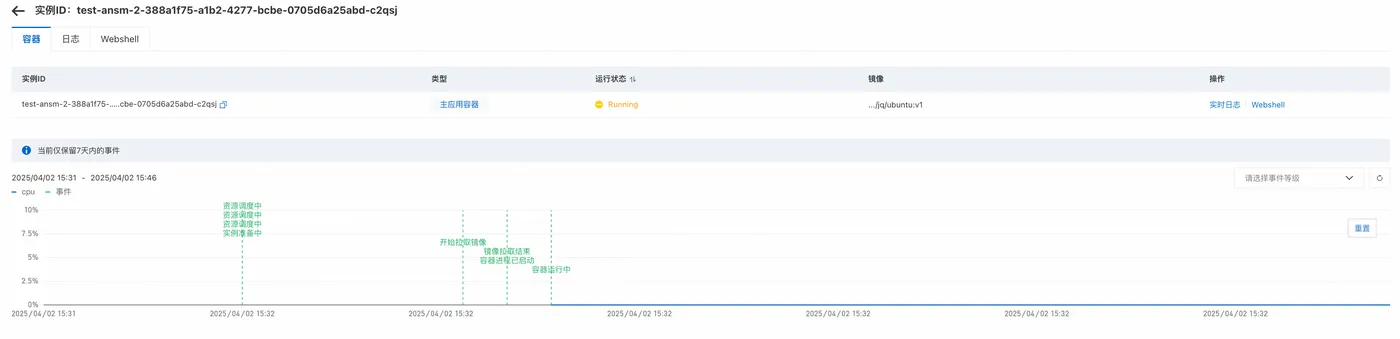

3. 发布正常 case ,用户可以看到发布单各阶段详细耗时

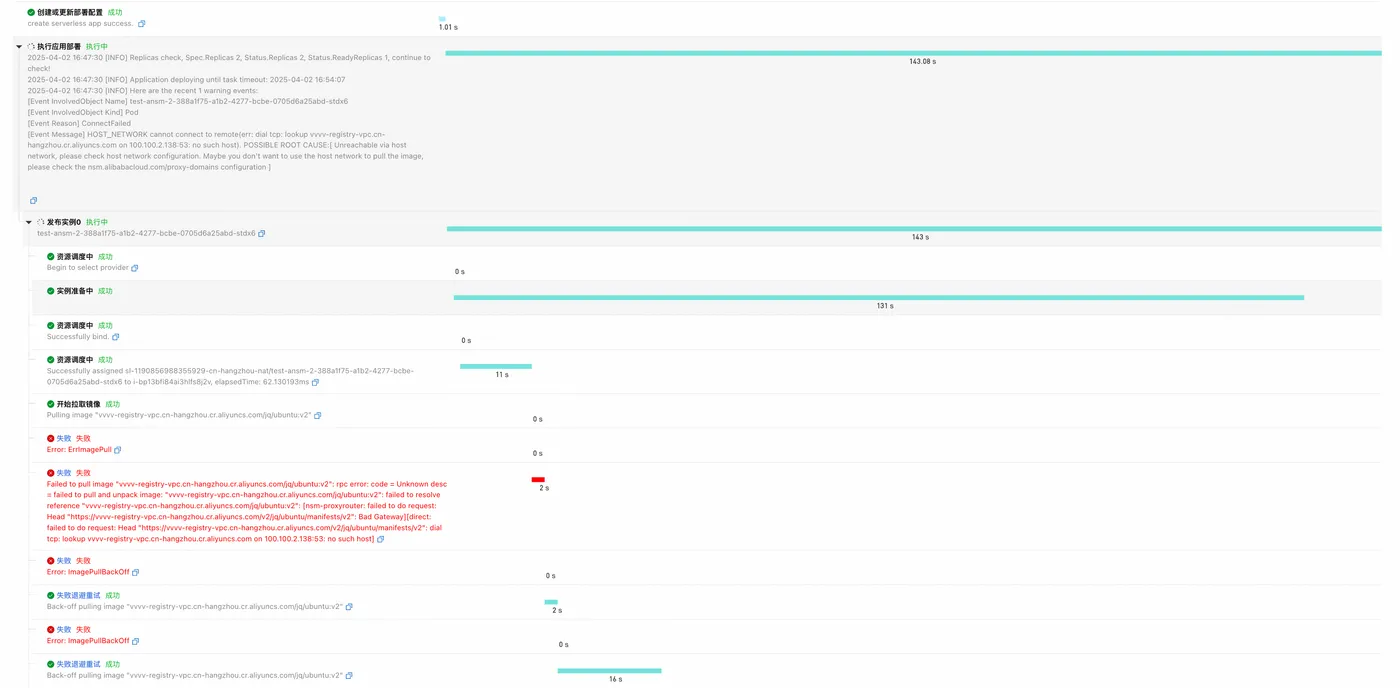

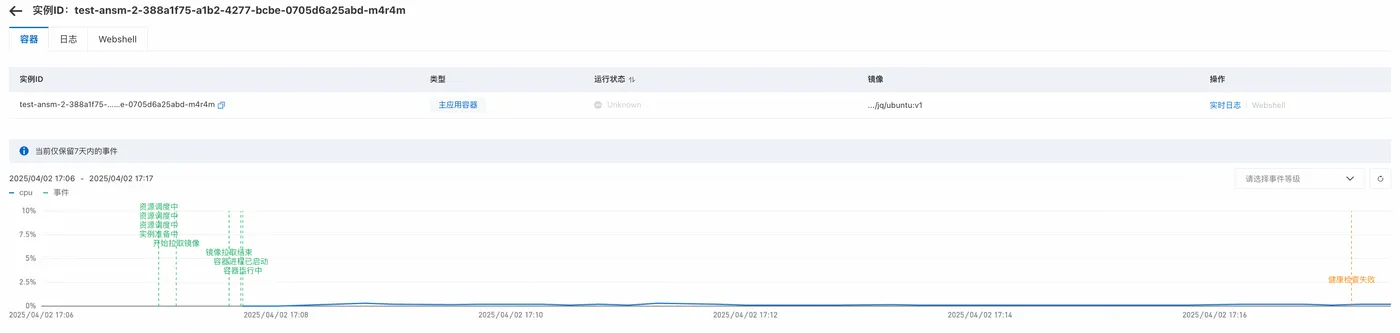

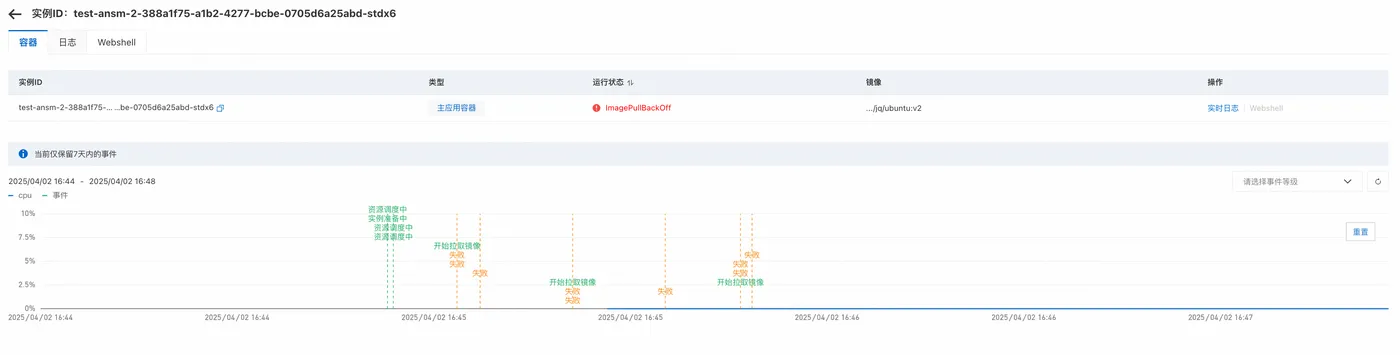

4. 镜像拉取失败 case 下,用户可以看到镜像拉取失败原因

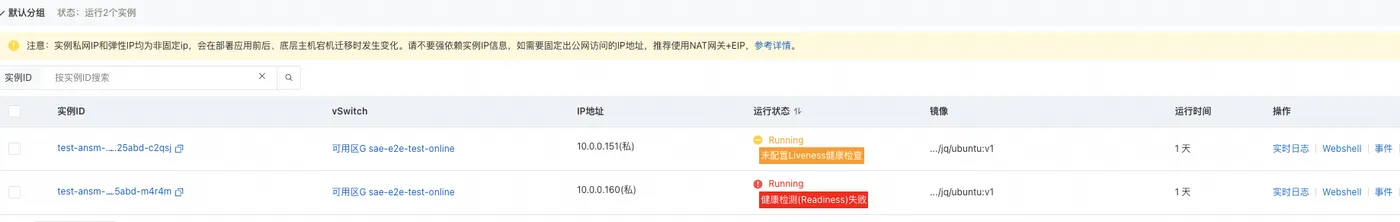

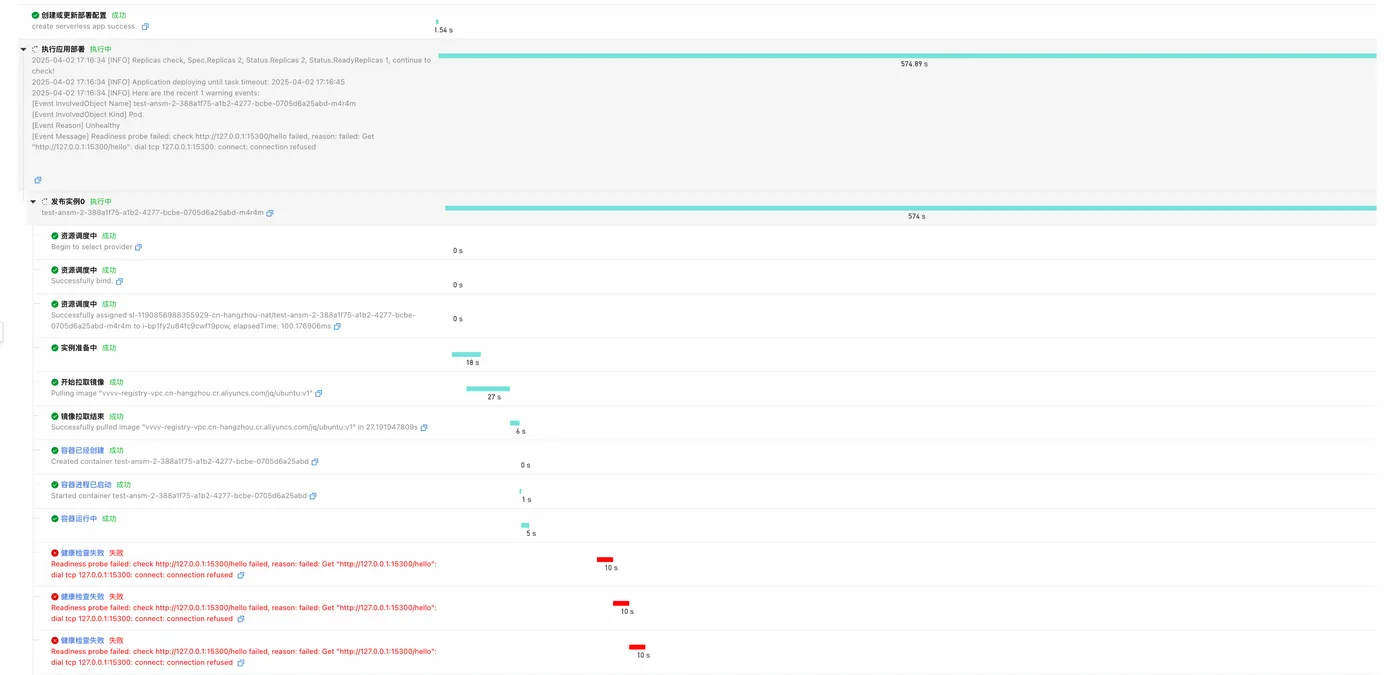

5. 健康检查失败 case 下,用户可以看到一直健康检查失败,导致发布单失败






后续规划

应用发布和实例生命周期是 SAE 核心能力,后续 SAE 将在运行时阶段持续优化能力,围绕镜像加速、Java 应用启动、Java 运行时、实例异常诊断等领域打造核心优势,更好地帮助用户托管应用,降本增效。
