为eRDMA注册超大内存

弹性RDMA是阿里云8代ECS/EGS的标配RDMA加速能力，可以为用户提供高性能的RDMA网络的加速能力。在实际使用中，部分应用存在注册大量内存（如：将实例的全部内存都注册成RDMA的MR（Memory Region））的需求。但是由于设备规格约束，导致无法成功注册（提示-EIO，Input/Output Error）。本文描述一种可行的办法，以便实现大量内存的注册。

eRDMA支持的单个MR大小可以通过ibv_devinfo -v | grep mr_size查询得到，如下图所示：

上图表明单个MR的最大大小为64GB。由于硬件存在MR页表总数的规格约束，默认PageSize（4096）的情况下，整个实例可以注册的总的MR大小是有上限的。如果内存是页对齐，同时以4096B的PageSize注册，可以注册的总内存量是整个内存的25%左右（非内存型实例的经验值）。

对于绝大多数应用，实际是不需要注册大量内存的。但是对于某些特定应用的大内存注册场景，我们需要突破如上限制。eRDMA限制的是注册内存的总页表数，Linux提供了大页机制，通过大页分配的内存可以做到2MB/1GB的物理连续。将通过大页分配的内存注册成MR，MR就可以使用更大的Page Size来下发页表，进而减少消耗的页表数量，达到成功注册大内存的目的。

大页的配置方法有很多，本文采用echo <HugePageCnt> | sudo tee /proc/sys/vm/nr_hugepages的方式让操作系统预留一定数目的大页。其他方案不在本文讨论范围，可以自行查阅相关材料。

我们使用ecs.r8a.32xlarge 的实例规格来进行实验，操作系统搭配ubuntu 22.04。该实例提供了约1TB的内存。常规的注册方案，仅能注册不到128G。我们按照以下步骤进行操作。

注册超过4G内存时，由于内核代码存在缺陷，有概率会导致物理连续大页所计算出的page size过小，详情参考：https://lore.kernel.org/all/20250217141623.12428-1-mrgolin@amazon.com/。eRDMA驱动的新版本（驱动程序包大包版本号1.5.2）进行了规避，请先手动更新至该版本的驱动。可以使用如下命令进行更新：

sudo wget http://mirrors.cloud.aliyuncs.com/erdma/env_setup.sh
bash env_setup.sh --url http://mirrors.cloud.aliyuncs.com/erdma/erdma_installer-1.5.2.tar.gz

1. 配置OS预留足够数量的大页。在实验中，我们预留896G的2M大页，总共页数是458752。因此输入shell命令：
   echo 458752 | sudo tee /proc/sys/vm/nr_hugepages，并等待执行完毕。

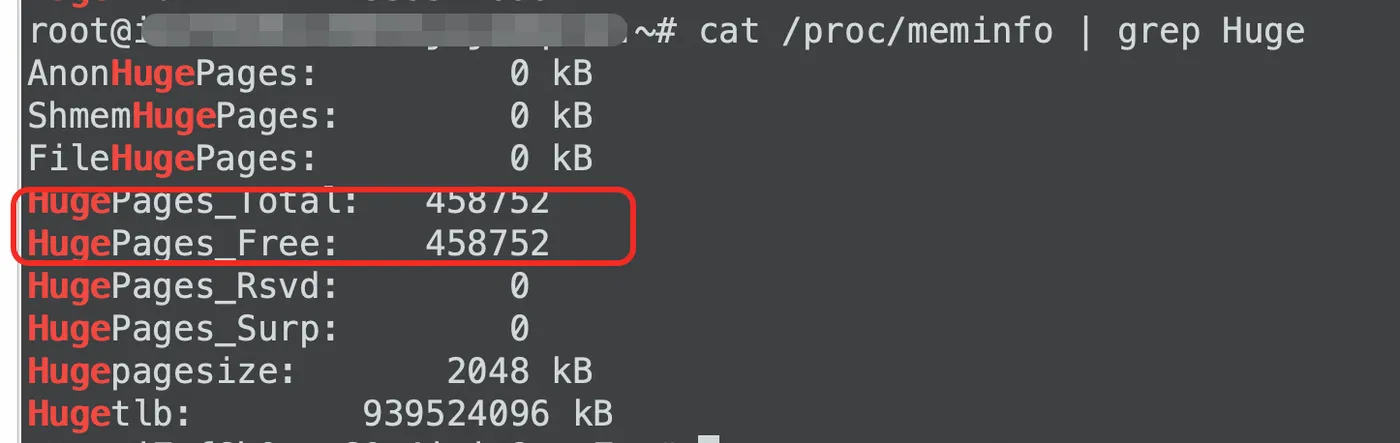

2. 检查当前系统大页状态：cat /proc/meminfo | grep Huge。HugePages_Total以及HugePages_Free应当符合预期。

3. 使用我们的demo程序进行验证：

#include <stdio.h>
#include <stdlib.h>
#include <sys/mman.h>
#include <fcntl.h>
#include <unistd.h>
#include <errno.h>
#include <string.h>
#include <infiniband/verbs.h>

#define TOTAL_SIZE (896UL * 1024 * 1024 * 1024)
#define REG_SIZE (64ULL * 1024 * 1024 * 1024)
#define NUM_BUFS 14

int main(void)
{

    struct ibv_device **dev_list;
    struct ibv_mr *mrs[NUM_BUFS];
    struct ibv_context *ib_ctx;
    struct ibv_device *ib_dev;
    struct ibv_pd *pd;
    void *ptr;
    int i;

    // 1. 获取 RDMA 设备列表
    dev_list = ibv_get_device_list(NULL);
    if (!dev_list) {

        fprintf(stderr, "Failed to get IB devices list\n");
        return -1;
    }

    // 2. 打开 RDMA 设备
    ib_dev = dev_list[0]; // 选择第一个设备
    ib_ctx = ibv_open_device(ib_dev);
    if (!ib_ctx) {

        fprintf(stderr, "Failed to open device %s\n",
            ibv_get_device_name(ib_dev));
        ibv_free_device_list(dev_list);
        return -1;
    }

    // 3. 创建保护域（Protection Domain）
    pd = ibv_alloc_pd(ib_ctx);
    if (!pd) {

        fprintf(stderr, "Failed to allocate protection domain\n");
        ibv_close_device(ib_ctx);
        ibv_free_device_list(dev_list);
        return -1;
    }

    ptr = mmap(NULL, TOTAL_SIZE, PROT_READ | PROT_WRITE,
           MAP_PRIVATE | MAP_ANONYMOUS | MAP_HUGETLB, -1, 0);
    if (ptr == MAP_FAILED) {

        perror("mmap");
        exit(1);
    }

    for (i = 0; i < NUM_BUFS; i++) {

        mrs[i] = ibv_reg_mr(pd, ptr + i * REG_SIZE, REG_SIZE,
                    IBV_ACCESS_LOCAL_WRITE |
                        IBV_ACCESS_REMOTE_READ |
                        IBV_ACCESS_REMOTE_WRITE);
        if (!mrs[i]) {

            fprintf(stderr, "Failed to register memory: %s\n",
                strerror(errno));
            exit(1);
        }
    }

    printf("All memory registered!\n");

    for (i = 0; i < NUM_BUFS; i++)
        ibv_dereg_mr(mrs[i]);

    munmap(ptr, TOTAL_SIZE);
    ibv_dealloc_pd(pd);
    ibv_close_device(ib_ctx);
    ibv_free_device_list(dev_list);

    return 0;
}

将上述代码保存为test.c，使用gcc -o rdma_example test.c -libverbs -lrdmacm进行编译。然后执行./rdma_example，如果正常执行完毕，则可以看到All memory registered! 的输出：

其他一些需要注意的事项：

1. 对于较新的内核的操作系统（如alinux3、ubuntu 22.04+），都是可以让eRDMA使用更大PageSize来注册内存。较旧的内核缺少对应的API，因此只能使用默认的PageSize（4096）进行内存注册。

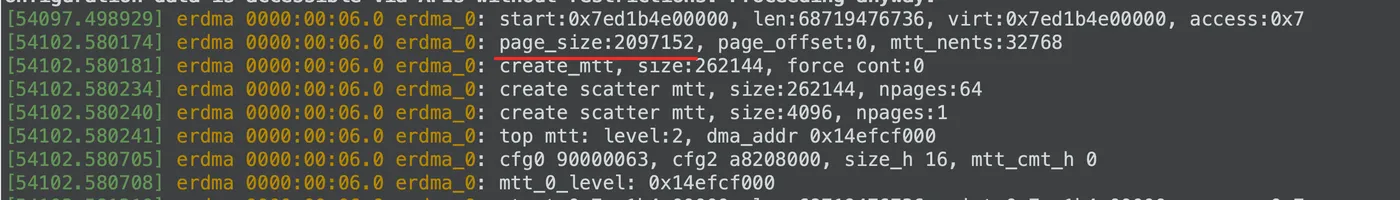

2. 可以在测试过程中开启eRDMA内核驱动日志，显示注册所使用的PageSize。输入命令echo 'file erdma* +p'>/sys/kernel/debug/dynamic_debug/control来开启日志（关闭时，使用echo 'file erdma* -p'>/sys/kernel/debug/dynamic_debug/control），然后使用dmesg观察输出当中的page_size打印来确认：
