一、前言
Mxcad SDK 能够在线预览编辑CAD图纸，用户可根据项目需求选择不同的实现方式，如通过Vite、CDN、webpack分别使用mxcad。如果不清楚mxcad实现在线预览编辑CAD图纸的方法，可参考mxcad开发文档：https://www.mxdraw3d.com/mxcad_docs/zh/。
成功创建mxcad对象后，在后续的开发过程中可能会遇到设置图纸操作习惯、监听图纸完全打开、设置图纸多选等一系列配置，mxcad内部为了方便用户的操作实现了上述一些类配置相关的方法或属性API，用户可自定义设置相关配置来满足自己项目的需求。本章就为大家介绍mxcad中与图纸操作相关的配置属性。
二、配置属性
Mxcad在创建初始就可以直接设置配置属性，在创建mxcad对象的时候配置的属性将作为CAD项目加载的默认设置。下面以在vue3+ts构建的项目中创建mxcad对象并设置初始属性为例。
1.createMxCad()
在创建mxcad对象的时候，可以在createMxCad()方法内设置配置属性。
import {
onMounted } from "vue";
import {
createMxCad } from "mxcad";
onMounted(() => {
const mode = "SharedArrayBuffer" in window ? "2d" : "2d-st";
createMxCad({
canvas: "#myCanvas",
locateFile: (fileName) => {
return new URL(
`../../node_modules/mxcad/dist/wasm/${
mode}/${
fileName}`,
import.meta.url
).href;
},
fileUrl: new URL("../../public/test2.mxweb", import.meta.url).href,
fontspath: new URL("../assets/fonts", import.meta.url).href
});
});
createMxCad方法中的初始必要属性：
A. canvas：canvas画布实例的id名
B. locateFile：mxcad的核心依赖mxcad库中/mxcad/dist/wasm目录下对应分类(2d|2d-st)中的 wasm 文件(该文件是c++编译生成的)，其中 2d 目录下为多线程程序、2d-st 目录下为单线程程序，该参数用来指定 wasm 程序的网络路径。
C. fontspath：指定cad图纸中的字体文件加载路径。默认路径为dist/fonts，你可以在该目录中添加打开图纸需要的各种字体文件。
D. fileUrl：指定打开mxweb图纸的网络路径。

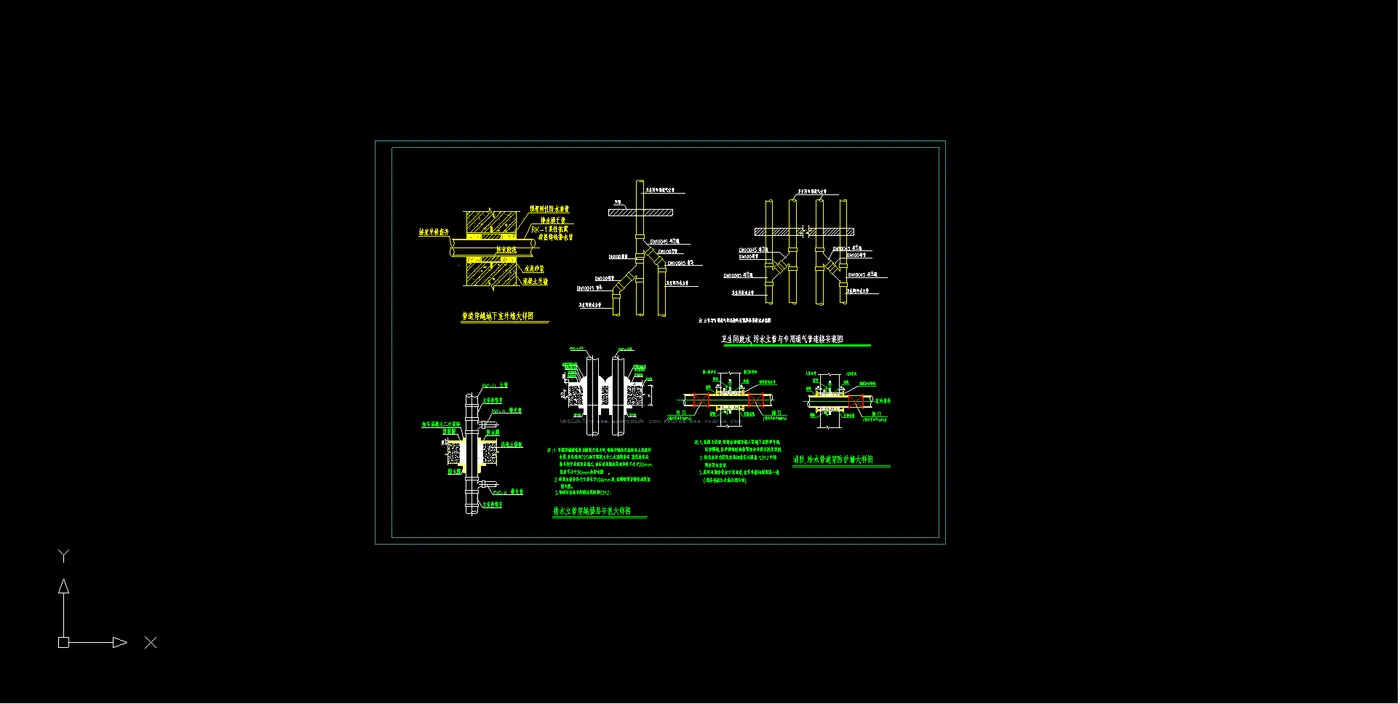

初始运行效果演示：
其他属性：
1.1、openParameter：设置打开文件的参数，可以设置打开文件是否使用缓存，或者是否使用工作线程打开文件等。
// 设置打开文件不使用缓存
openParameter:{
fetchAttributes:FetchAttributes.EMSCRIPTEN_FETCH_LOAD_TO_MEMORY}
1.2、onOpenFileComplete：监听打开文件成功的回调事件，在图纸打开完成后进行的操作可在该方法内执行。
// 在图纸完全打开后控制台输出信息
onOpenFileComplete:()=>{
console.log('图纸完全打开！')
}
1.3、viewBackgroundColor：设置视区背景颜色，值为rgb。
// 初始打开图纸的背景颜色设置为白色
viewBackgroundColor:{
red:255,green:255,blue:255}
1.4、browse：是否设置为浏览模式，值为true或1时启用浏览模式，且CAD对象不能选中；值为2时启用浏览模式，CAD对象能选中,但不能夹点编辑；值为false时启用编辑模式。
// 启动用浏览模式,图纸中的CAD对象均不能被选中和编辑
browse:true
/**
或
browse:1
*/
// 启动用浏览模式,CAD对象能被选中显示夹点但并不能进行夹点编辑
browse:2
// 编辑模式，图纸中的所有CAD对象均能被选中编辑
browse:flase
1.5、middlePan：设置移动视区的操作方式。设置为0,点击鼠标左键移动视区；设置为1,点击鼠标中键移动视区；设置为2,点击鼠标中键和鼠标左键均可移动视区。
// 点击鼠标中键移动视区
middlePan:1
// middlePan:2
// middlePan:0
1.6、enableUndo：是否启用回退功能。设置为true则可以调用Mx_Undo命令回退操作；设置为false则禁用回退命令。默认设置为false。
//设置启用回退功能
enableUndo：true
1.7、enableIntelliSelect：是否启用对象选择功能。设置为true则启用；设置为false则不启用。
// 启用对象选择功能
enableIntelliSelect：true
1.8、multipleSelect：是否启用多选。设置为true则启用；设置为false则不启用。
// 启用多选
multipleSelectL:true
更多createMxCad方法内部的属性设置可参考：
https://www.mxdraw3d.com/mxcad_docs/zh/api/interfaces/2d.MxCadConfig.html
2.MxFun.setIniset()
由于mxcad是依赖于mxdraw去显示的图纸，因此mxdraw中也提供了实现各种初始配置的方法：MxFun.setIniset()，我们可以在该方法中配置更多CAD项目的初始配置，其调用方法如下：
import {
MxFun } from "mxdraw"
MxFun.setIniset({
// 启动夹点编辑功能, 开启单选图形(mxcad默认开启)
"EnableGripEidt": true,
// 开启多选
"multipleSelect": true
/**
* ......可配置更多iniConfig参数
*/
})
常用iniConfig参数：
2.1、 EnableIntelliSelect：是否启用智能选择。设置为true则启用；设置为false则不启用。
// 启用智能选择
EnableIntelliSelect:true
2.2、EnableGripEdit：是否启动夹点编辑。设置为true或1表示启用，设置为0或fase表示禁用，设置为2表示选中对象后只显示夹点，但不响应响应夹点编辑。
// 启用夹点编辑
EnableGripEdit:true
2.3、multipleSelect： 是否启动多选，启动多选设置后用户一次选择多个实体。设置为true则启用；设置为false则不启用，其默认值是false。
// 启动多选-框选
multipleSelect:true
2.4、IntelliSelectType：多选方式控制。设置为1：多选，但不支持连续多选，设置为2：多选，并支持连续多选，默认值为1。该设置生效的前提是要先启动多选。
// 多选方式可以连续点选
IntelliSelectType:2
2.5、autoResetRenderer：是否启用自动重置渲染器。设置为true则启用；设置为false则不启用
// 启用自动重置渲染器
autoResetRenderer:true
2.6、ForbiddenDynInput：是否禁用动态输入框。设置为true为禁用；设置为false则启用。
//禁用动态输入框
ForbiddenDynInput:true
2.7、inputRectWidth：设置夹点和拾取框的宽度，其单位是屏幕上的像素。
//将夹点宽度设置为5px
inputRectWidth:5
2.8、gripPointColor： 设置夹点颜色，其值为十六机制颜色值，如：0xFFFFFFFF,0xNRGB等。
// 将夹点颜色设置为白色
gripPointColor:0xFFFFFFFF
2.9、EnableDrawingViewAngle：是否使用图纸中的视区角度设置，默认为true 。
// 不使用图纸中的视区角度
EnableDrawingViewAngle:flase
更多MxFun.setIniset()方法内部的属性设置可参考：
https://mxcad.github.io/mxdraw_api_docs/interfaces/iniConfig.html
3.McObject对象方法API
处理了上面介绍的两种方式外，mxcad中的McObject对象里也提供了设置CAD项目配置参数的方法。下面以常用的几种设置方法为例：
3.1、McObject.setBrower()：是否设置为浏览模式。
import {
MxCpp } from 'mxcad';
// 设置为浏览模式
MxCpp.getCurrentMxCAD().setBrowse(true);
// 设置为编辑模式
MxCpp.getCurrentMxCAD().setBrowse(false);
3.2、McObject.setViewBackgroundColor()：设置视区的背景色。
import {
MxCpp } from 'mxcad';
// 将视区背景色设置为白色，值为rgb
MxCpp.getCurrentMxCAD().setViewBackgroundColor(255,255,255);
3.3、McObject.setAttribute()：设置mxcad对象的一些属性设置。
import {
MxCpp } from 'mxcad';
MxCpp.getCurrentMxCAD().setAttribute({
//启用回退功能
EnableUndo:true,
//显示精度设置，默认为0,可以取0 ~1000,1000为最高精度
DisplayPrecision:1000
});
更多McObject方法设置可参考：
https://www.mxdraw3d.com/mxcad_docs/zh/api/classes/2d.McObject.html
三、在线演示
用户可在我们提供的在线demo的编辑器中直接运行设置，查看实时效果。在线demo地址：https://demo2.mxdraw3d.com:3000/mxcad/

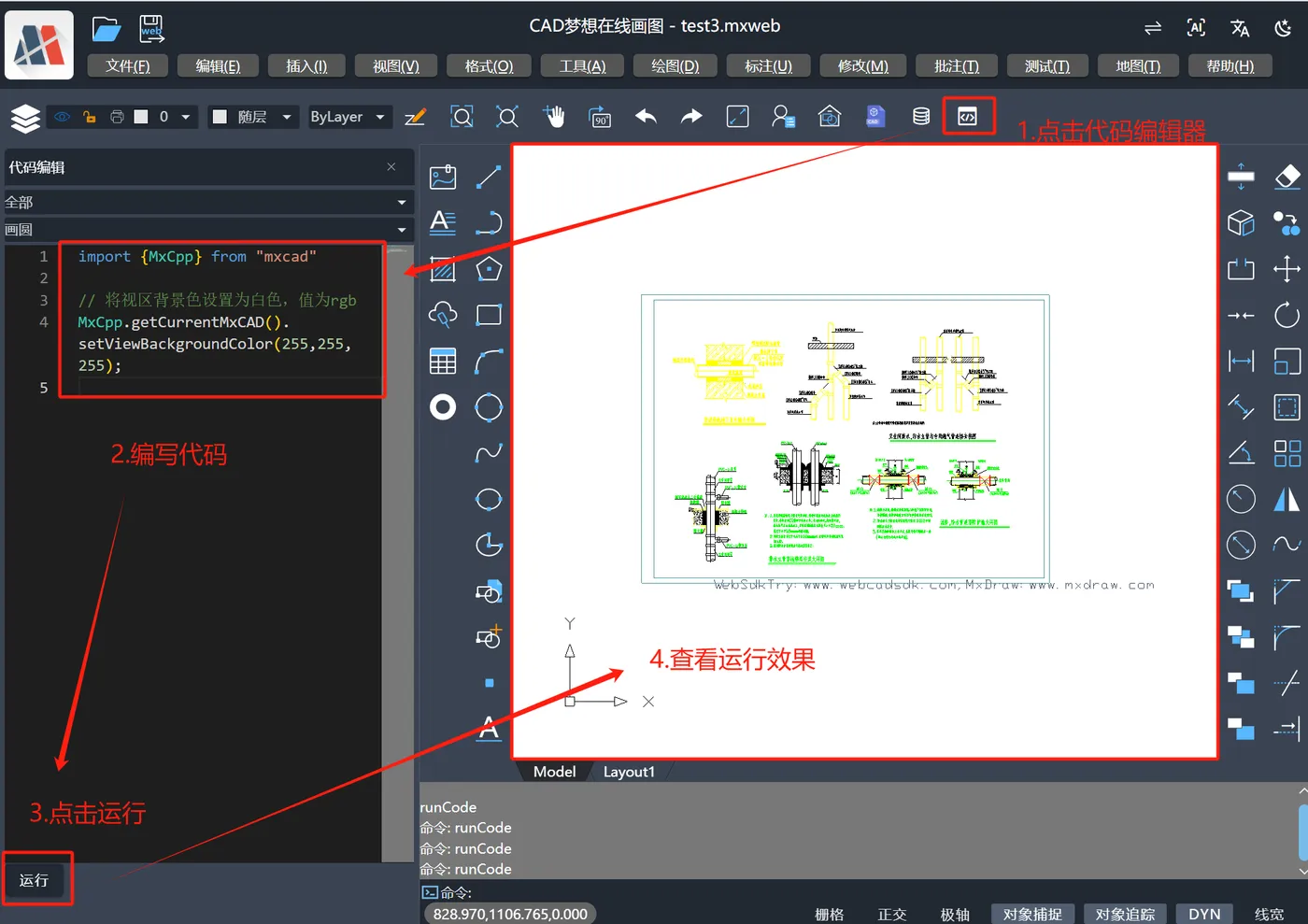

实时运行效果演示：
import {
MxCpp } from 'mxcad';
// 将视区背景色设置为白色，值为rgb
MxCpp.getCurrentMxCAD().setViewBackgroundColor(255,255,255);
如下图：
