概述
在云原生时代，随着业务的发展（如业务遍布全球、已达单一集群承载上限）、容灾需求的迫切、安全合规的要求等原因，越来越多的用户采用多Kubernetes集群来承载业务。而在Kubernetes集群中部署业务应用时，出于应用可靠性考虑，管理员通常会预留相当的资源Buffer来应对负载波动，这样就会导致大多数时间内，容器的请求资源远高于实际使用的资源，集群资源利用率低；此时，我们往往会在多集群中运行离线任务来提升资源利用率，但如何确定哪个集群具有充足资源，将离线任务调度到哪个集群，如何确保离线任务的运行不影响已运行的在线服务，则是更为重要的问题。
Spark作为大数据和AI领域中广泛使用的分布式计算框架，ACK One多集群AI作业调度支持Spark作业的多集群调度与分发，并结合ACK Koordinator的在离线混部的能力，可以解决上述问题，在不影响集群中正在运行的在线业务的前提下，根据各集群实际剩余资源来进行调度，最大化多集群中闲置资源的利用率。
ACK One多集群AI作业调度与分发
分布式云容器平台ACK One[1]是阿里云面向混合云、多集群、分布式计算、容灾等场景推出的企业级分布式云容器平台，提供多集群统一管理能力。通过ACK One注册集群[2]将您的其他公共云厂商和IDC K8s集群接入到阿里云容器服务ACK控制台，并由舰队对这些注册集群以及云上的ACK、ACK Edge集群进行多集群统一的应用分发、流量管理、可观测运维管理、安全管理等。
ACK One多集群AI作业调度与分发[3]是阿里云面向多集群和混合云场景提供的多集群AI作业调度和分发的能力。当单一ACK集群无法满足大规模AI训练和推理任务的资源需求，或当前已有的多个ACK集群有较多资源闲置时，您可以使用该能力，将任务调度到多个集群，以满足您的资源需求。具有以下能力：
1. 支持多种作业类型：PyTorchJob、SparkApplication、TFJob。
2. 多集群Gang调度：通过预占或动态资源检测，实现作业的多集群Gang调度，确保任务下发到子集群后能够调度，提升任务调度效率。
3. 多租户配额管理：用户可以使用ElasticQuotaTree提供的基于Namespace的资源管理，在多租户场景下限制各租户的资源使用量。
4. 任务优先级调度：依据用户在AI任务中的PodTemplate中定义的PriorityClass，确保高优先级任务优先获得集群资源。
5. 多种任务排队策略配置：您可以灵活定义各队列的排队策略，满足优先提高集群利用率或优先保证任务优先级两种使用方式，支持阻塞调度模式和非阻塞调度模式。
6. 作业失败后的重调度：作业在子集群中失败后，Global Scheduler将回收该作业，并对其进行重调度，调度到其他符合条件且资源充足的集群。

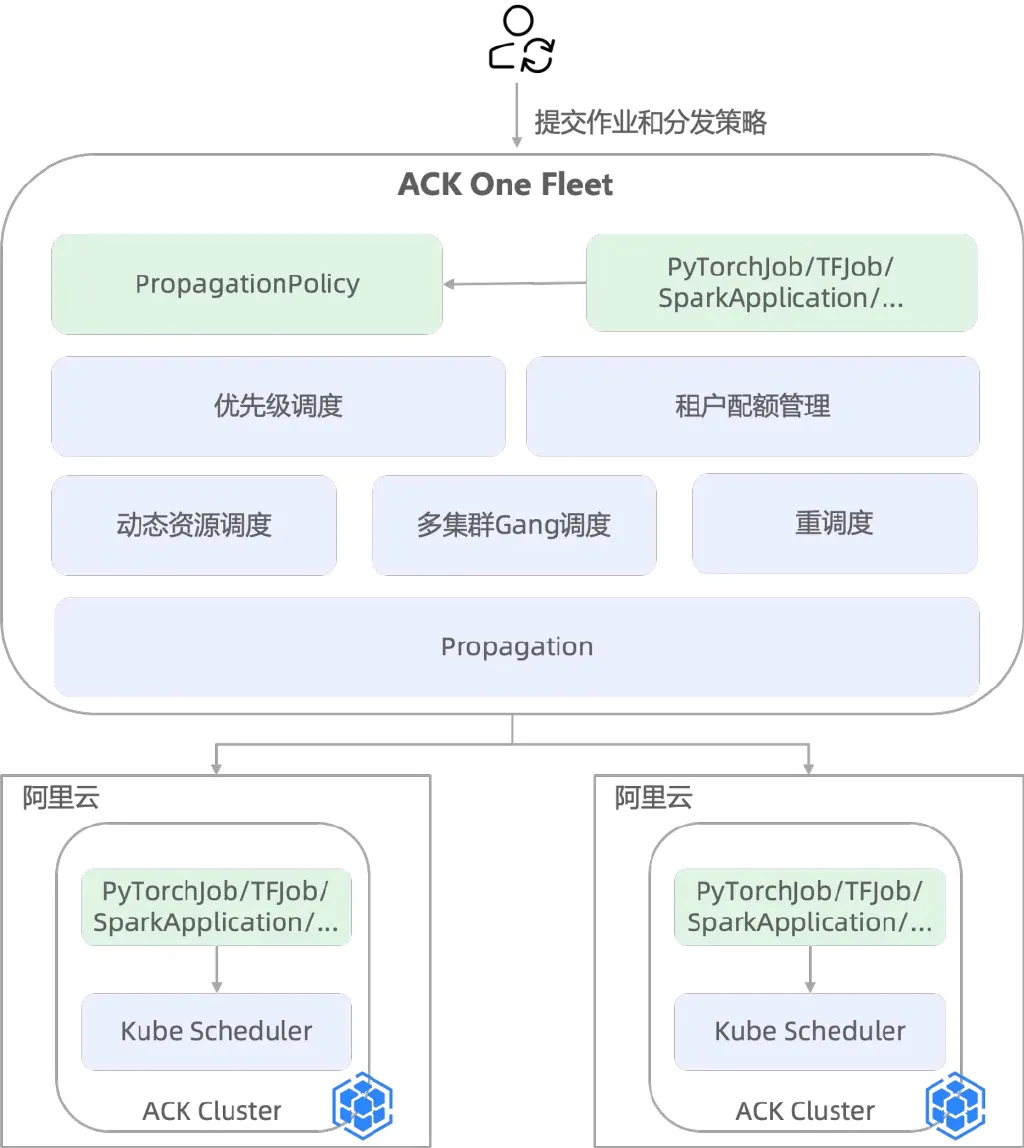

具体流程如下：
1. 舰队提交PyTorchJob、SparkApplication或TFJob等类型作业和分发策略PropagationPolicy。
2. 舰队对作业进行优先级调度和租户配额管理Capacity Scheduling。
3. 舰队中的Global Scheduler，对出队列的作业进行多集群动态资源调度和多集群Gang调度，对满足条件的集群进行资源预占或动态资源检查，调度失败则重新入队列。
4. 调度成功后，作业按策略分发到对应的ACK集群中。
5. 若作业运行失败，Global Scheduler将回收作业，并对其进行重调度，调度到其他符合条件且资源充足的集群。
基于实际剩余资源的多集群Spark作业调度与分发
基于集群实际剩余资源的多集群Spark作业的调度和分发方案，主要依赖以下三部分能力：
1. ACK One舰队的多集群Spark作业的调度和分发，包括对实际剩余资源的感知调度。
2. ACK Koordinator[4]的单集群在离线混部[5]能力。
3. ACK Spark Operator[6]支持Koordinator在离线混部特性。
基于实际剩余资源的调度

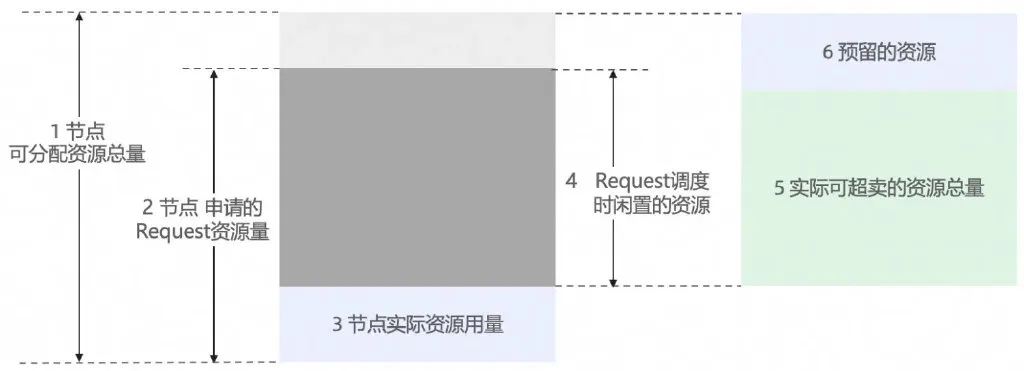

在单ACK集群中基于实际剩余资源的调度，即为ACK Koordinator的动态资源超卖。ACK Koordinator使用Batch的概念描述实际剩余资源，并通过Kubernetes的Extended Resource[7]将其记录在Node上。从下图我们可以看到，当基于Scheduler按照默认的Request资源进行调度时，4是闲置的资源，可新调度的资源仅有最上方的浅灰色部分；而基于Koordinator的Batch资源进行调度，则可以将闲置的资源充分利用起来（5+6）。为性能考虑，Koordinator还可以设置一定的比例的预留资源，设置方式可详见ACK Koordinator启用动态资源超卖[8]。
依据ACK Koordinator的该混部能力，ACK Spark Operator实现了，支持根据相应注解，将SparkApplication的driver和executor所需资源，转换为Koordiantor的Batch资源，由ACK Scheduler调度Pod时根据Batch资源进行调度。
在多集群维度，舰队的Gloabl Scheduler在进行多集群作业调度时，动态资源调度会动态感知子集群剩余资源，如果是Spark作业，会根据相应的注解，将为driver和executor所需资源检测各子集群的Batch资源是否充足，结合Global Scheduler的多集群Gang调度，来决定将作业分发到哪个集群中。在1.28及以上版本的ACK集群中，舰队会通过资源预占能力来提升作业调度的成功率。并且舰队的Gloabl Scheduler还会监视子集群中Spark作业运行状态，若driver因资源不足而无法运行，则在一定时间后回收该SparkApplication，并重调度到其他资源充足的子集群中。
完整方案流程

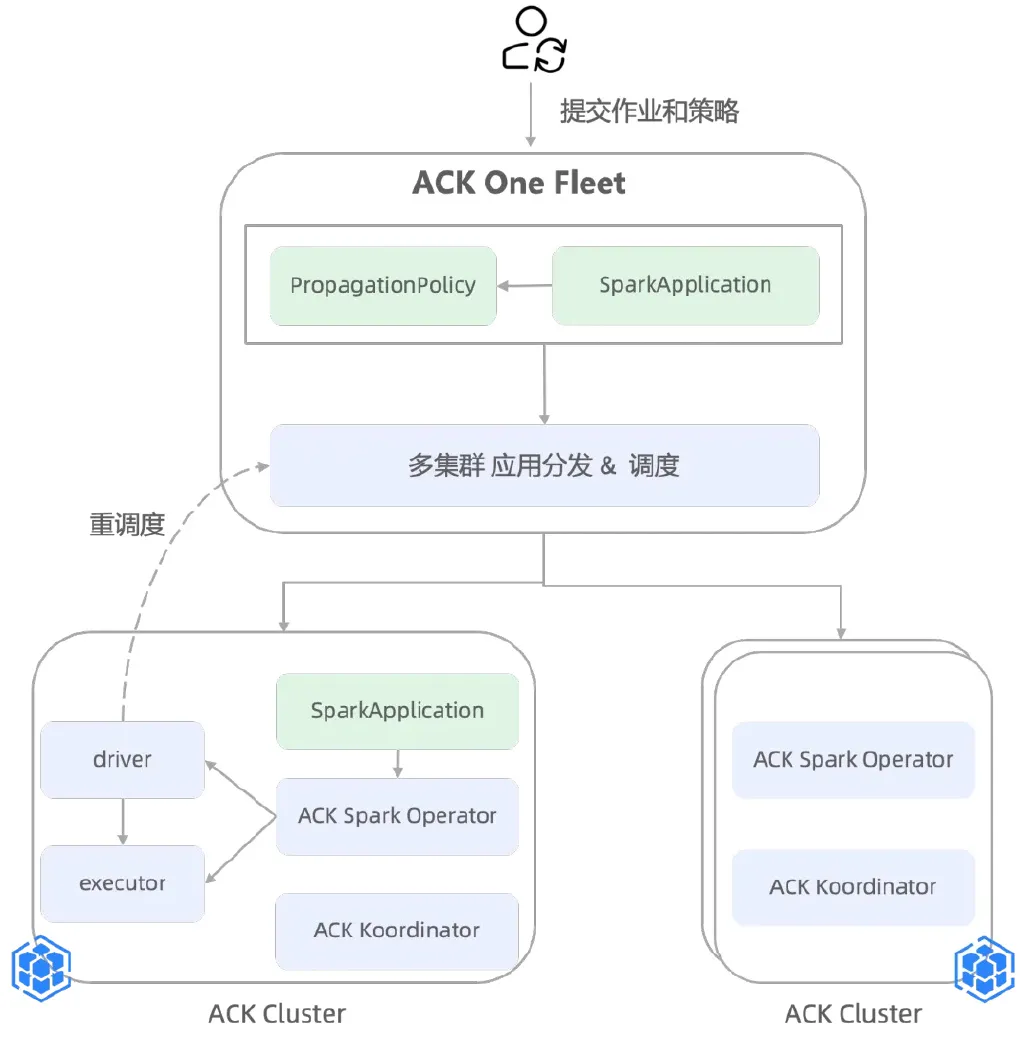

完整的基于集群实际剩余资源的多集群Spark作业的调度和分发方案流程如下：
1. 环境准备：
a. 创建ACK One舰队，并将多个ACK集群关联到舰队，由舰队统一管理；
b. 在各ACK集群中安装ACK Koordinator，并通过配置管理混部策略[9]；
c. 确定要分发的SparkApplication的命名空间，在舰队和各ACK集群中创建该命名空间，并在安装ACK Spark Operator时配置为其处理的命名空间。
2. 在ACK One舰队中SparkApplication和PropagationPolicy，舰队的多集群调度组件（Global Scheduler）会根据每个关联子集群的实际剩余资源，来匹配Spark作业资源请求，完成调度。在1.28及以上版本的ACK集群中，舰队会通过资源预占能力来提升作业调度的成功率。
a. 该步骤，可同时使用PriorityClass，将提交的Spark作业设置为低优先级，以确保证提交的Spark作业不会抢占在线服务资源、影响在线服务产品的正常运行。
3. 舰队调度作业成功后，会将该SparkApplication分发至调度选中的ACK集群中。
4. 若作业运行失败，Global Scheduler将回收作业，并对其进行重调度，调度到其他符合条件且资源充足的集群。
另外，通过PriorityClass降低Spark作业的优先级，和ACK Koordinator自身支持QoS能力，可以确保运行的Spark作业不会影响对应集群中在线服务的正常运行。
总结
综上所述，ACK One多集群Spark作业的调度与分发，可以帮助您在不影响集群中正在运行的在线业务的前提下，打破资源边界，根据各集群实际剩余资源来进行调度，最大化您多集群中闲置资源的利用率。ACK One还支持PytorchJob、TFJob等其他AI作业类型的多集群调度。更多内容可详见基于实际剩余资源的多集群Spark调度最佳实践[10]和ACK One多集群AI作业调度与分发[11]。
欢迎加入ACK One 客户交流钉钉群，与我们一同交流。（钉钉群号：35688562）
