基于零极点配置的PID控制系统simulink建模与仿真

简介: 本课题基于零极点配置的PID控制系统在Simulink中建模与仿真,通过设置不同数量的零极点(1、3、6、8个),对比分析PID控制器的输出效果。使用MATLAB2022a版本进行建模,验证了零极点配置对系统性能的影响。PID控制器通过比例、积分和微分作用于误差信号,结合零极点配置可优化闭环系统的频率响应,提升稳定性和动态性能。

1.课题概述
基于零极点配置的PID控制系统simulink建模与仿真,设置不同个数的零极点,对比PID控制器的控制输出效果。

2.系统仿真结果
(完整程序运行后无水印)

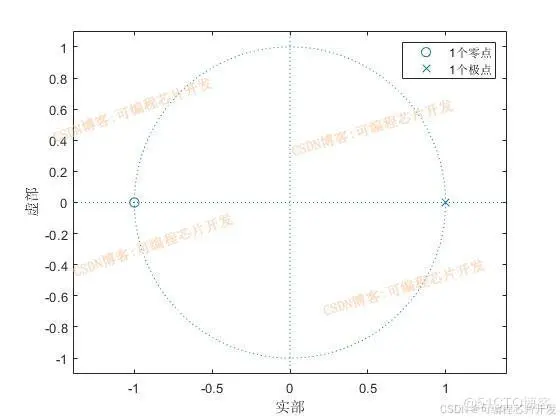

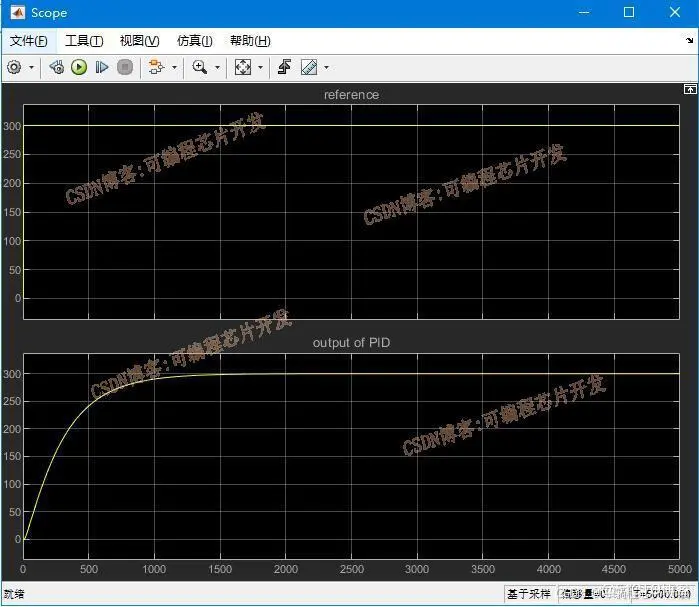

1个零极点:
88eee79c4aa80f492ae3c50bceddb9c9_watermark,size_14,text_QDUxQ1RP5Y2a5a6i,color_FFFFFF,t_100,g_se,x_10,y_10,shadow_20,type_ZmFuZ3poZW5naGVpdGk=.jpg
022caf054feac56b4cea5b969be5b8f0_watermark,size_14,text_QDUxQ1RP5Y2a5a6i,color_FFFFFF,t_100,g_se,x_10,y_10,shadow_20,type_ZmFuZ3poZW5naGVpdGk=.jpg

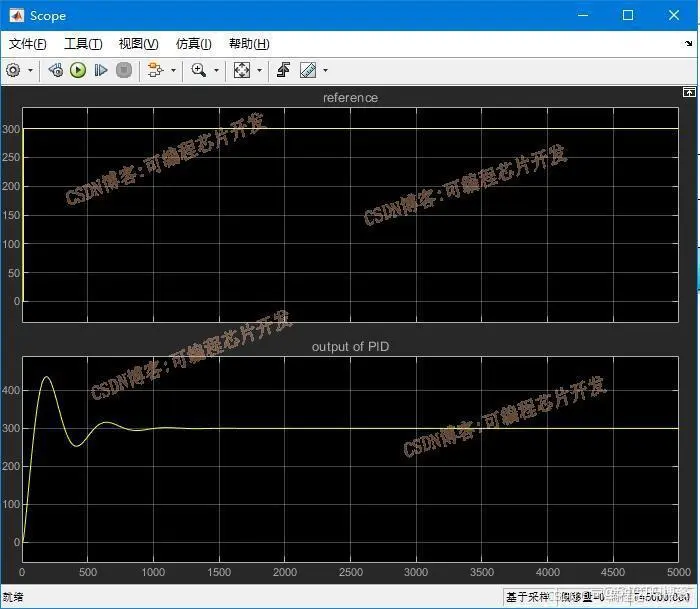

3个零极点:
4855d3ce484615a27d581ed62fc4730d_watermark,size_14,text_QDUxQ1RP5Y2a5a6i,color_FFFFFF,t_100,g_se,x_10,y_10,shadow_20,type_ZmFuZ3poZW5naGVpdGk=.jpg
67354b8ac716256cadd0d1a77bcee268_watermark,size_14,text_QDUxQ1RP5Y2a5a6i,color_FFFFFF,t_100,g_se,x_10,y_10,shadow_20,type_ZmFuZ3poZW5naGVpdGk=.jpg

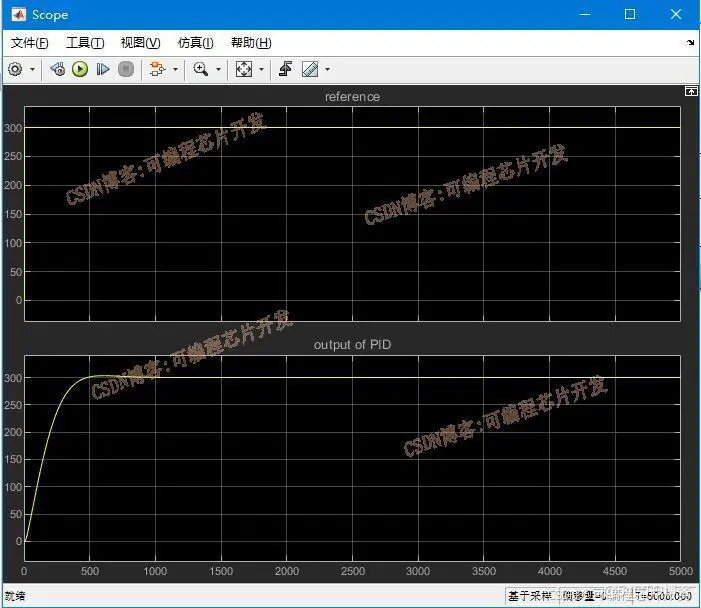

6个零极点:

4a2b2a22365ecb75a0a4848e9325532f_watermark,size_14,text_QDUxQ1RP5Y2a5a6i,color_FFFFFF,t_100,g_se,x_10,y_10,shadow_20,type_ZmFuZ3poZW5naGVpdGk=.jpg
1e69956e4eed417c66b42d01fadd9c77_watermark,size_14,text_QDUxQ1RP5Y2a5a6i,color_FFFFFF,t_100,g_se,x_10,y_10,shadow_20,type_ZmFuZ3poZW5naGVpdGk=.jpg

8个零极点:

340bbb0fab24534b2b8c7374864e8de1_watermark,size_14,text_QDUxQ1RP5Y2a5a6i,color_FFFFFF,t_100,g_se,x_10,y_10,shadow_20,type_ZmFuZ3poZW5naGVpdGk=.jpg
f6f42d9911a3800f7e29d1a54dfdb3a3_watermark,size_14,text_QDUxQ1RP5Y2a5a6i,color_FFFFFF,t_100,g_se,x_10,y_10,shadow_20,type_ZmFuZ3poZW5naGVpdGk=.jpg

3.核心程序与模型
版本:MATLAB2022a

5160e43d58a912f59b542f14533f5fee_watermark,size_14,text_QDUxQ1RP5Y2a5a6i,color_FFFFFF,t_100,g_se,x_10,y_10,shadow_20,type_ZmFuZ3poZW5naGVpdGk=.jpg

4.系统原理简介
PID(Proportional-Integral-Derivative)控制器是一种广泛应用的反馈控制器,通过比例、积分和微分三个部分共同作用于误差信号来产生控制输出。零极点配置是一种经典控制理论方法,它通过调整控制器的零点和极点来设计控制器,从而改变闭环系统的频率响应特性。将这两种方法结合起来,可以设计出具有更优性能指标的PID控制器。

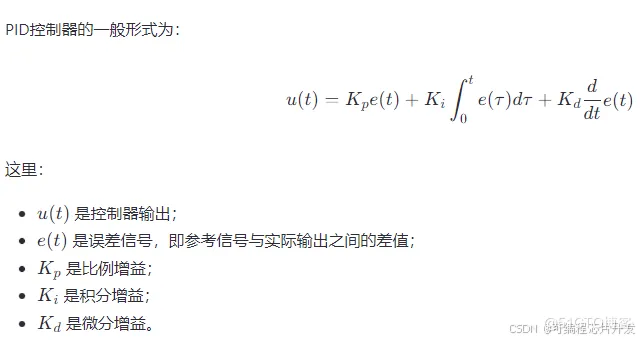

4.1 PID控制器的基本形式

6aab82a487fd8edc9023ab6b5ff5e1d8_watermark,size_14,text_QDUxQ1RP5Y2a5a6i,color_FFFFFF,t_100,g_se,x_10,y_10,shadow_20,type_ZmFuZ3poZW5naGVpdGk=.png

4.2 零极点配置原理
零极点配置的目标是通过调整控制器的零点和极点,使闭环系统的频率响应满足特定的设计要求。对于PID控制器来说,可以通过调整积分和微分环节的位置来达到这一目的。

极点配置

   极点配置通常涉及控制器的积分和微分环节。在PID控制器中,积分环节的极点位于原点,而微分环节的极点位于无穷远处。通过引入一阶低通滤波器或一阶高通滤波器,可以分别移动积分和微分环节的极点位置,从而改变控制器的特性。

零点配置

    零点配置涉及控制器的微分环节。通过引入适当的零点,可以进一步调整控制器的特性,使其更加符合设计需求。例如,可以引入一个位于负实轴上的零点来提高系统的稳定性。

    基于零极点配置的PID控制器设计是一种有效的方法,它可以改善控制系统的性能,使其更好地满足实际应用的需求。通过合理选择控制器的零点和极点,可以有效地调整系统的频率响应特性,提高系统的稳定性和动态性能。随着控制理论和技术的发展,这种设计方法将继续在工业控制领域发挥重要作用。
