简介: 12 月 11 日,OpenAI 出现了全球范围的故障,影响了 ChatGPT/API/Sora/Playground/Labs 等服务,持续时间超过四个小时。究其背后原因,主要是新部署的服务产生大量的对 K8s APIServer 的请求,导致 APIServer 负载升高,最终导致 DNS 解析不能工作,影响了数据面业务的功能。面对 APIServer 这类公用基础组件,如何通过 Log/Trace/Metric 完成一套立体的覆盖体系,快速预警、定位根因,降低不可用时间变得非常重要。

作者:刘进步(石季)

随着大模型的爆火,越来越多的企业期望将大模型融入现有业务,打造更具竞争力的产品与服务。API 与大模型的关系密不可分,API 作为桥梁,使得大模型的强大功能可以被广泛、便捷地应用于各种实际场景中。通过 API,开发者能够高效地集成和利用大模型的能力,推动技术创新和应用落地,同时也确保了模型的安全、可控和可维护性。


12 月 11 日,OpenAI 出现了全球范围的故障,影响了 ChatGPT/API/Sora/Playground/Labs 等服务,持续时间超过四个小时。究其背后原因,主要是新部署的服务产生大量的对 K8s APIServer 的请求,导致 APIServer 负载升高,最终导致 DNS 解析不能工作,影响了数据面业务的功能。面对 APIServer 这类公用基础组件,如何通过 Log/Trace/Metric 完成一套立体的覆盖体系,快速预警、定位根因,降低不可用时间变得非常重要。


时间序列(Metric)

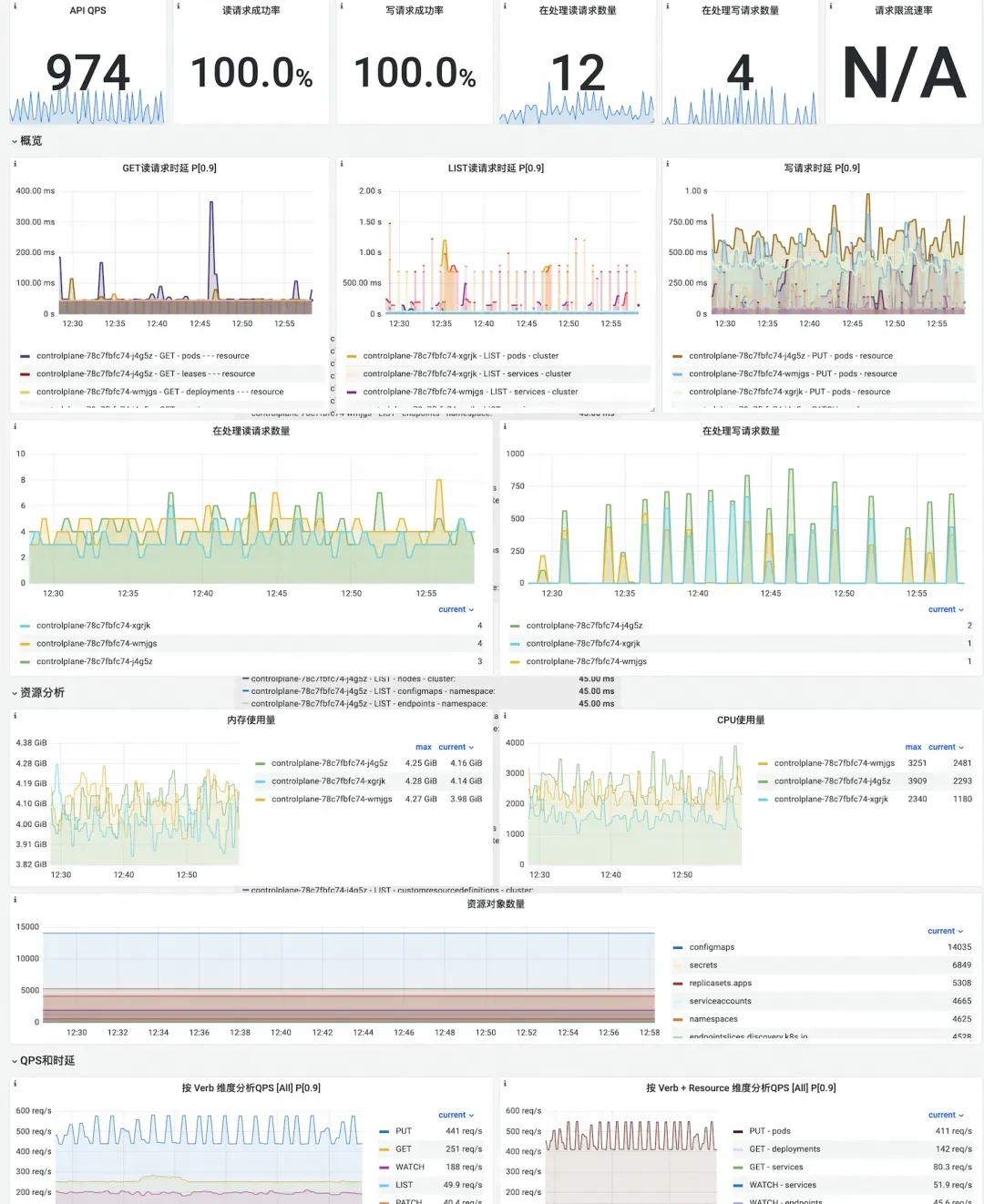

Prometheus 本身自带丰富的指标体系,可以解决大部分组件监控的问题。例如可以借助阿里云 Prometheus 可观测服务,开箱即有丰富的指标信息和默认大盘。


采集链路增强

在获得指标过程中,K8S APIServer 监控采集组件往往和集群同侧部署,当集群出现问题时,监控系统也会一并宕掉,不能起到观测异常现场的作用。阿里云通过建设“带外数据链路”(out-bound)来进一步提升可靠性:当集群本身异常时,只影响和集群内部环境相关的“带内链路”(in-bound),而不会影响这些“带外数据链路”(out-bound)。同时,集群关键组件的事件、能感知集群中的节点底层异常的主动运维事件,也通过“带外数据链路”(out-bound)采集至日志组件中。


访问日志(Log)


APIServer 访问日志记录了访问请求的来源、状态、延时等数据,每一个请求可能源自不同的客户端(client)、访问不同的资源(resource),及不同请求类型(verb)。


I1219 15:30:45.123456 12345 audit.go:123] "Audit" verb="create" uri="/api/v1/namespaces/default/pods" user="system:serviceaccount:kube-system:default" srcIP="192.168.1.100:56789" userAgent="ilogtail/v0.0.0" response=201


如上访问日志会有众多组合,例如:

  • 客户端(userAgent):包括 ilogtail/v0.0.0,metrics-server/v0.0.0 和 cert-manager/v1.9.1 在内的超过 50 个左右不同的来源。
  • K8S 资源(uri):包括 services,leases 和 ingresses 等等 100 个以上的不同资源。
  • 不同方法(verb):包含 GET,LIST,WATCH 等。


由于同一个时刻会有大量的操作,以如上的维度组合为例会非常大(50 x 100 x10 = 5W),在其中去找到源头好比大海捞针。有没有一些方法能够帮助快速定位呢?


从访问日志到时序指标

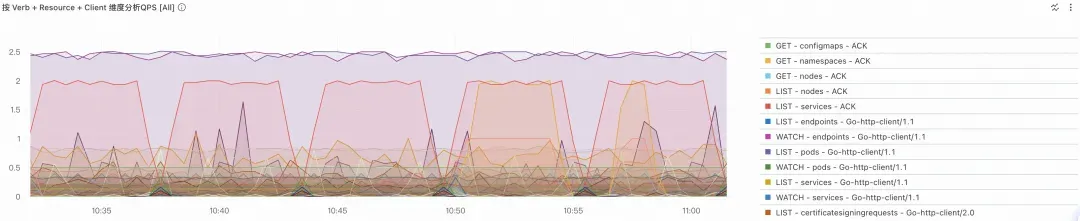

在丰富的指标和每秒几千条访问日志中去定位问题是非常困难的,我们把 userAgent + uri + verb 做一个组合,根据每分钟请求次数(QPS),能够看到 5W 条请求的序列曲线。排查问题就变成了,哪些组合引起了 APIServer 的超额请求?在这里,我们以 SPL 来演示通过日志生成时间序列指标 + AIOps 算法组合,定位根因的组合。


SPL(https://help.aliyun.com/zh/sls/user-guide/spl-overview/ SLS Processing Language),是针对数据查询、流式消费、数据加工、采集、Ingestion 等需要数据处理的场景,提供的统一的数据处理语法。SPL 能力已拓展至时间序列分析、AIOps 等场景上。以下我们通过 SPL 使用,来演示如何分析 APIServer 日志进行异常检测与定位。


日志转时序 + 异常检测

对于多维度指标的异常检测,我们给所有维度组合设置告警是不经济的。可以先聚合指标、从全局监控请求数序列的异常。例如我们忽略所有维度(userAgent=*,uri=*,verb=*),将所有数据聚合形成全局 QPS 指标,如下:


*
| extend ts= second_to_nano(date_trunc(60, __time__))
| stats request_count=count(1) by ts
| make-series request_count_arr = request_count on ts

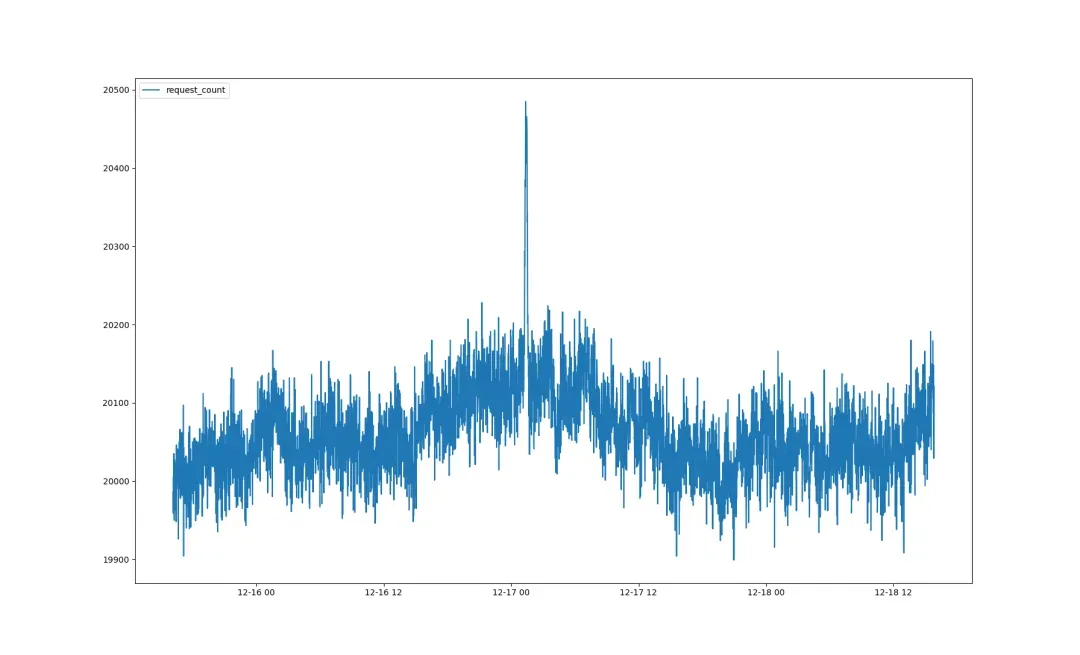

从全局 QPS 请求数(下图)能够看到,在 12-17 09:20 ~ 12-17 09:35 之间存在明显的请求数量异常上升:


在该时间序列上,我们可以使用异常检测算子(series_decompose_anomalies)识别序列中的异常:


....
| extend ret = series_decompose_anomalies(ts, request_count_arr)
| extend anomalies_score_series = ret.anomalies_score_series
| project ts, request_count_arr, anomalies_score_series


通过异常检测算法(series_decompose_anomalies),可以看到在 [1734398340, 1734399120] 之间指标的异常分数较高,可能是真正的异常。


异常区间开始时间(s) 异常区间结束时间(s) 异常分数
1734345480 1734345480 0.01
1734398220 1734398220 0.07
1734398340 1734399120 0.85
1734399840 1734399840 0.03
1734482880 1734482880 0.13
1734526740 1734526740 0.04

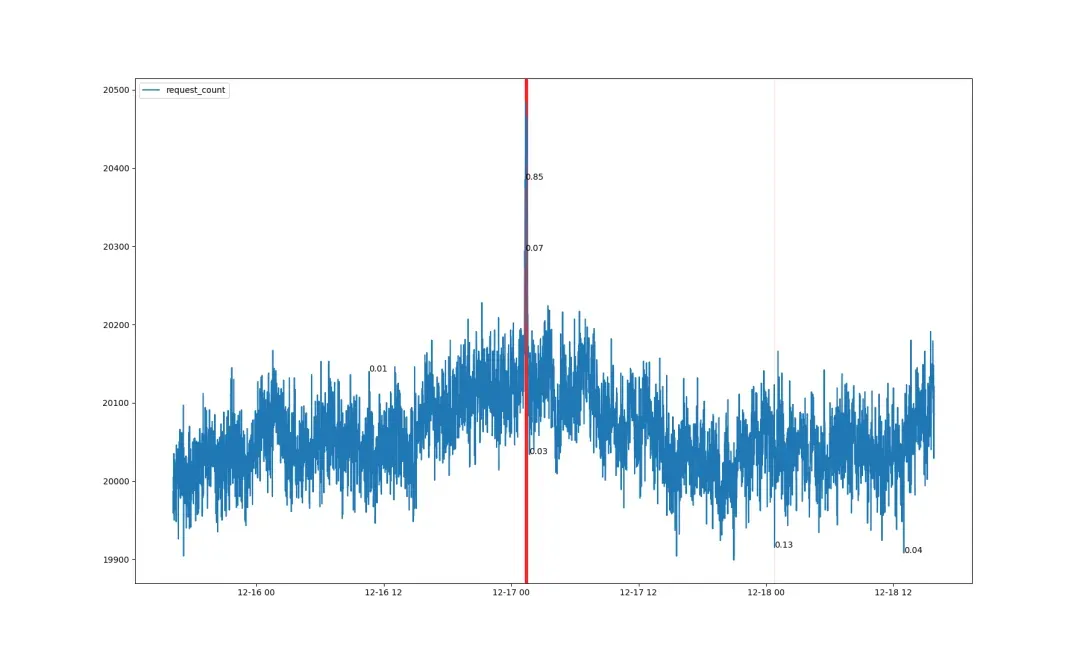

对应全局 QPS 曲线图,也能够验证这一点:


时序数据根因分析(定位组合维度)

在获取异常和时间段后,我们继续使用根因下探算子(series_drilldown)分析导致异常的维度组合,在如下的例子中,我们针对(userAgent, verb, resource)这 3 个维度组合进行根因定位。


*
| extend resource = json_extract_scalar(objectRef, '$.resource')
| extend ts= second_to_nano(date_trunc(60, __time__))
| stats request_count=count(1) by ts, userAgent, verb, resource
| make-series   request_count_arr = request_count
                on ts
                by userAgent, verb, resource
| stats userAgent_arr = array_agg(userAgent), verb_arr = array_agg(verb), resource_arr = array_agg(resource),ts_arr = array_agg(ts), metrics_arr = array_agg(latency_arr)
| extend ret = series_drilldown(userAgent_arr, verb_arr,resource_arr, ts_arr, metrics_arr, 1734398340000000000, 1734399120000000000)
| project ret


从算法返回结果可以看到,导致异常的维度组合可能是 verb=GET and resource=leases,即读取 leases 资源的请求数量异常上升。


{
  # 异常根因对应的维度组合
  "attrs": [{
    "verb": "GET",
    "resource": "leases"
  }],
  # 异常根因的评价指标
  "statistics": {
    "relative_ratio": 0.84611478200,
    "relative_unexpected_difference": 0.73918632088300926,
    "difference": -293.23809523809524,
    "predict": 53.33333333333331,
    "real": 346.57142857142856,
    "support": 117
  }
}

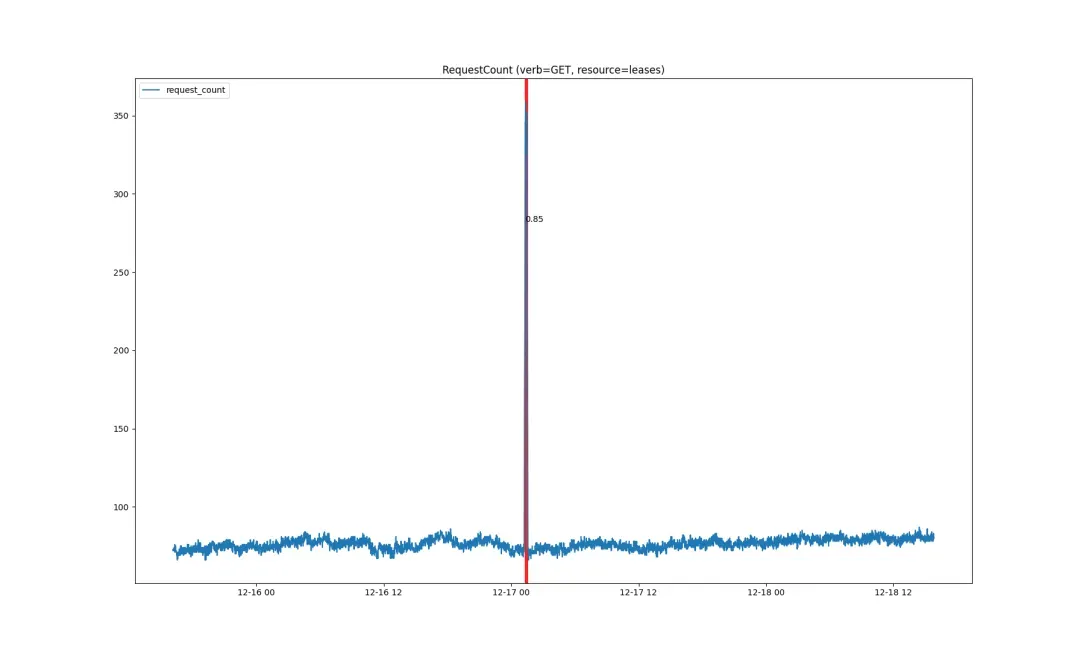

为了验证该维度组合是否为根因,首先我们聚合与该维度组合相匹配的请求数序列,如下:


由于 leases 一般是保存在 etcd 中,主要用于节点的心跳检测和选主。如果 leases 相关的请求数量异常上升,可能需要进一步检测 etcd 性能、网络延时,或者检查节点和 pod 数量是否正常等等。


链路追踪(Trace)


除 Log/Metric 外,我们还可以借助链路追踪(Trace)对重点操作做进一步诊断。APIServer 内置了基于 OpenTelemetry 的链路追踪能力:它会为传入的 HTTP 请求、webhook 调用、etcd 操作以及重入请求生成链路数据。通过这些追踪数据,开发者和运维人员可以深入理解 Kubernetes 内部的运行机制,快速定位性能瓶颈,有效进行故障排查。


阿里云容器服务为开发者提供了开箱即用 APIServer 链路追踪方案,支持将集群管控面的链路自动上报至可观测链路 OpenTelemetry 版。以下是一些步骤:

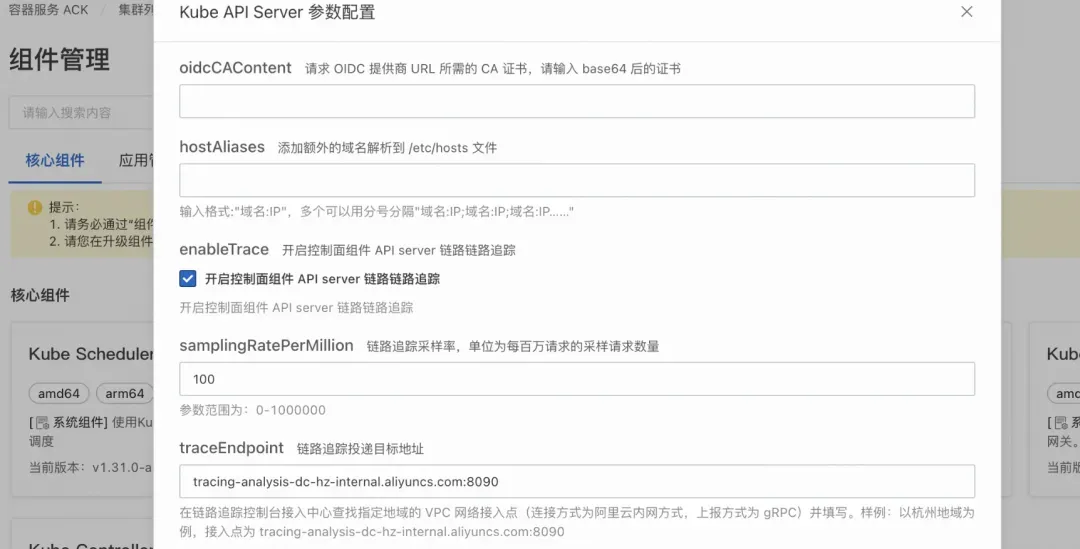

1. 在 ACK 组件管理中为 APIServer 中开启链路追踪。

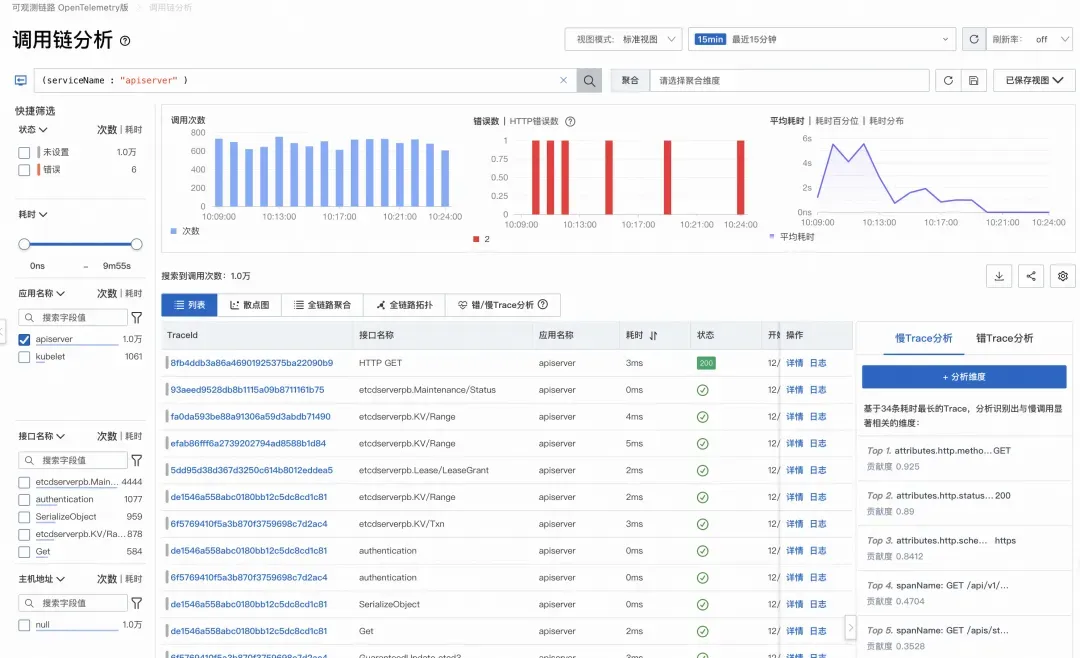

2. 开启链路追踪后,可在调用链分析查看 APIServer 链路数据。

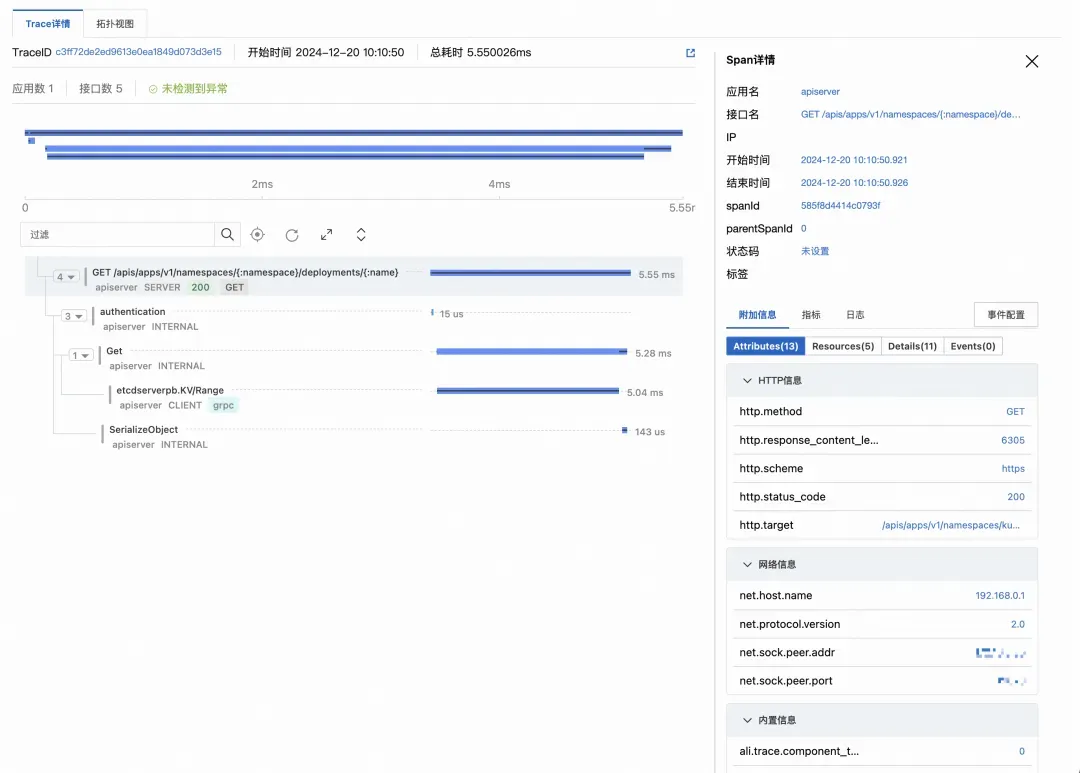

3. 从链路追踪角度,获得 Deployment API 完整处理过程,包含认证、访问 etcd 查询数据、对象序列化返回操作。



欢迎体验

通过上述例子可以看到,我们可以通过 Log/Trace/Metric 对 APIServer 等关键组件提供立体化的可观测覆盖,帮助我们加快故障分析处理的速度,提升系统稳定性。欢迎来可观测案例中心尝试:https://sls.aliyun.com/doc/
