【再谈设计模式】备忘录模式~对象状态的守护者

本文涉及的产品
实时计算 Flink 版,1000CU*H 3个月
智能开放搜索 OpenSearch行业算法版,1GB 20LCU 1个月
实时数仓Hologres,5000CU*H 100GB 3个月
简介: 备忘录模式属于行为型设计模式。它的主要目的是在不破坏对象封装性的前提下,捕获并外部化一个对象的内部状态,以便之后可以将该对象恢复到这个状态。原发器(Originator):创建一个备忘录,用于记录当前时刻它的内部状态。原发器还可以使用备忘录来恢复其内部状态。备忘录(Memento):存储原发器对象的内部状态。备忘录应该防止原发器以外的其他对象访问其内部状态。负责人(Caretaker):负责保存备忘录,但不能对备忘录的内容进行操作或检查。


一、引言

在软件工程,软件开发过程中,我们常常会遇到需要保存对象状态以便在之后恢复的情况。例如,在文本编辑器中,我们可能想要撤销之前的操作;在游戏中,玩家可能希望恢复到之前的某个游戏状态。备忘录模式(Memento Pattern)就为这种需求提供了一种有效的解决方案。


二、定义与描述

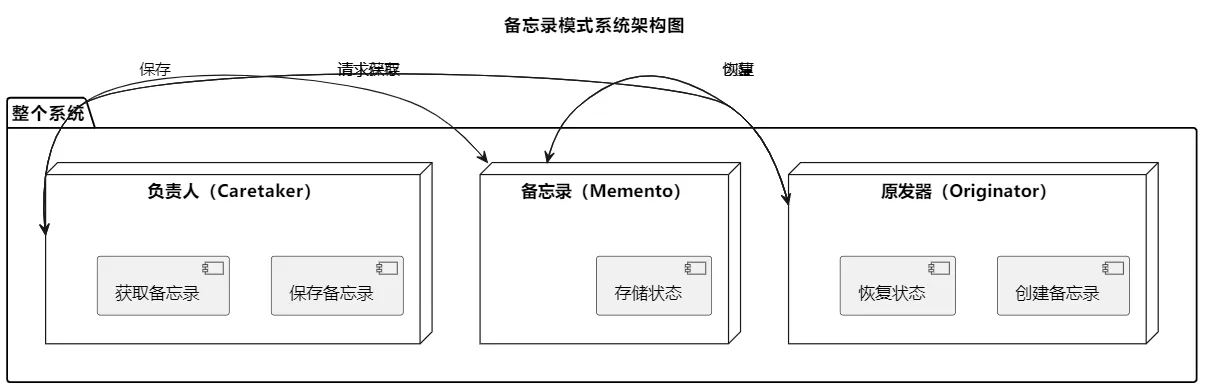

备忘录模式属于行为型设计模式。它的主要目的是在不破坏对象封装性的前提下,捕获并外部化一个对象的内部状态,以便之后可以将该对象恢复到这个状态。这个模式涉及到三个主要角色:

原发器(Originator):创建一个备忘录,用于记录当前时刻它的内部状态。原发器还可以使用备忘录来恢复其内部状态。

备忘录(Memento):存储原发器对象的内部状态。备忘录应该防止原发器以外的其他对象访问其内部状态。

负责人(Caretaker):负责保存备忘录,但不能对备忘录的内容进行操作或检查。


三、抽象背景

在许多应用场景中,对象的状态会随着时间发生变化。然而,我们可能需要在某个特定的时间点保存对象的状态,以便后续可以撤销操作或者回到之前的某个状态。如果直接将对象的状态暴露给外部进行保存和恢复,会破坏对象的封装性。备忘录模式通过引入一个专门的备忘录对象来解决这个问题,使得对象的状态可以在不破坏封装性的情况下被保存和恢复。


四、适用场景与现实问题解决

(一)适用场景

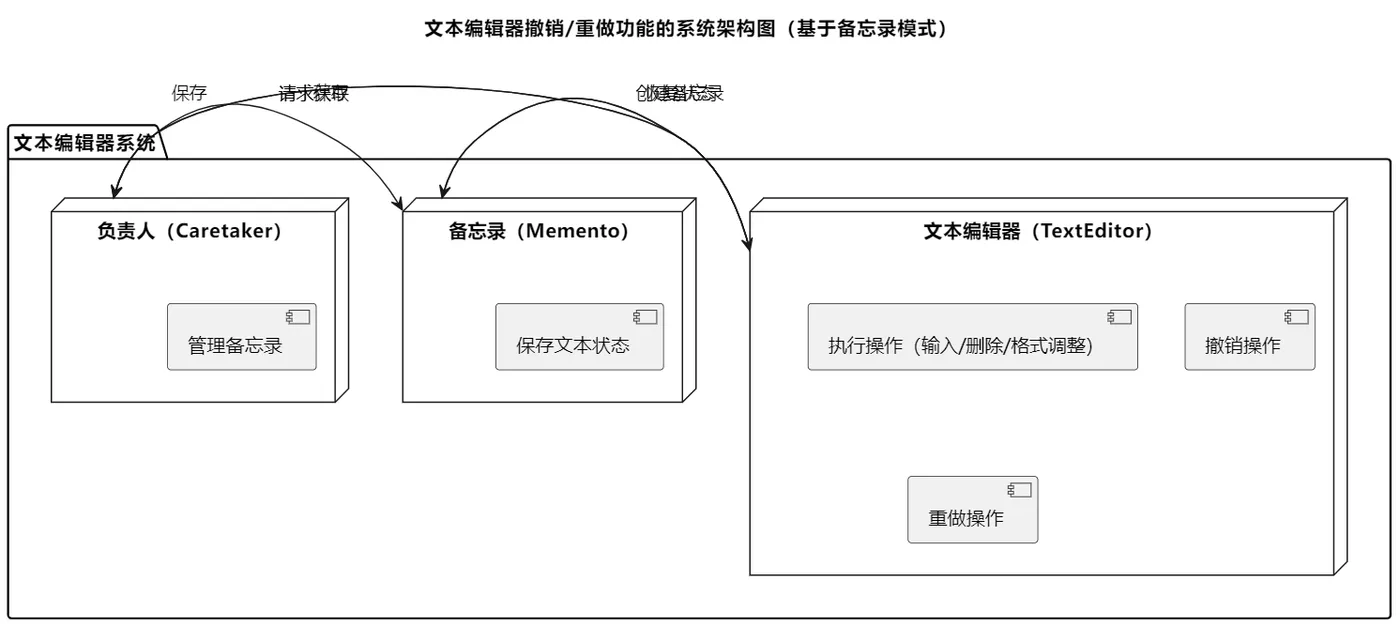

文本编辑器的撤销/重做功能:当用户输入文字、删除文字或者进行格式调整时,每一个操作都可以看作是对象(文本内容)状态的改变。通过备忘录模式,可以轻松地保存每个操作前的文本状态,从而实现撤销和重做功能。


游戏中的存档和读档功能:游戏中的各种元素(角色属性、游戏场景等)构成了对象的状态。玩家在游戏过程中可能希望在某些关键节点保存游戏状态,之后可以随时读取之前保存的状态继续游戏。


(二)现实问题解决

以文本编辑器为例,假设我们有一个TextDocument    类作为原发器。在用户进行编辑操作(如插入字符、删除字符等)之前,我们可以创建一个备忘录来保存当前文档的状态。如果用户执行了撤销操作,我们可以从备忘录中恢复文档的之前状态。这样就可以在不破坏TextDocument类内部结构的情况下,实现撤销功能。

五、备忘录模式的现实生活的例子

考虑拍照的过程。相机可以看作是原发器,照片就是备忘录。当我们按下快门(相当于创建备忘录)时,相机的当前状态(镜头聚焦、光圈大小、曝光设置等)被记录在照片上。我们可以将照片存储起来(相当于负责人保存备忘录),之后如果想要回顾某个瞬间(相当于恢复到之前的状态),我们可以查看对应的照片。


六、初衷与问题解决

初衷是在保持对象封装性的同时,实现对象状态的保存和恢复。通过将对象状态的保存和恢复逻辑封装在备忘录模式中,避免了外部对象直接操作对象的内部状态,从而提高了代码的可维护性和安全性。

七、代码示例

(一)Java

// 备忘录类
class Memento {

    private String state;

    public Memento(String state) {

        this.state = state;
    }

    public String getState() {

        return state;
    }
}

// 原发器类
class Originator {

    private String state;

    public void setState(String state) {

        this.state = state;
    }

    public Memento saveToMemento() {

        return new Memento(state);
    }

    public void restoreFromMemento(Memento memento) {

        state = memento.getState();
    }
}

// 负责人类
class Caretaker {

    private Memento memento;

    public void saveMemento(Memento memento) {

        this.memento = memento;
    }

    public Memento getMemento() {

        return memento;
    }
}

public class Main {

    public static void main(String[] args) {

        Originator originator = new Originator();
        originator.setState("State 1");
        Caretaker caretaker = new Caretaker();
        caretaker.saveMemento(originator.saveToMemento());
        originator.setState("State 2");
        originator.restoreFromMemento(caretaker.getMemento());
        System.out.println(originator.state);
    }
}

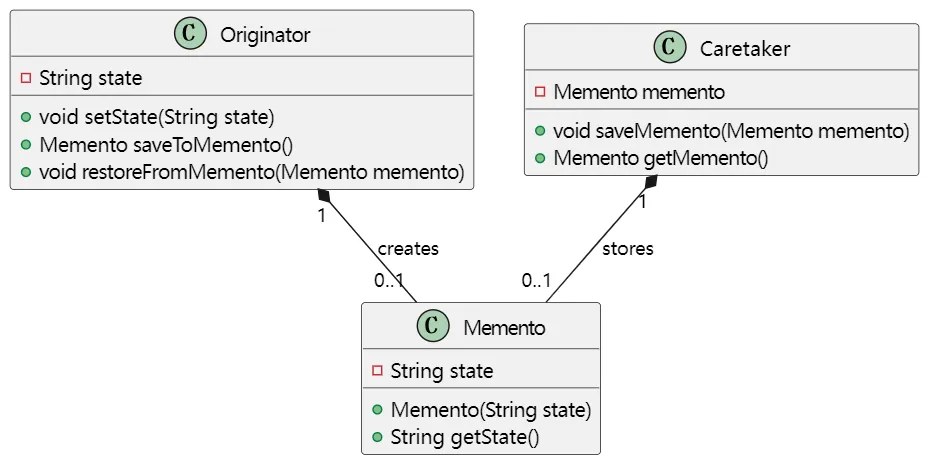

类图:

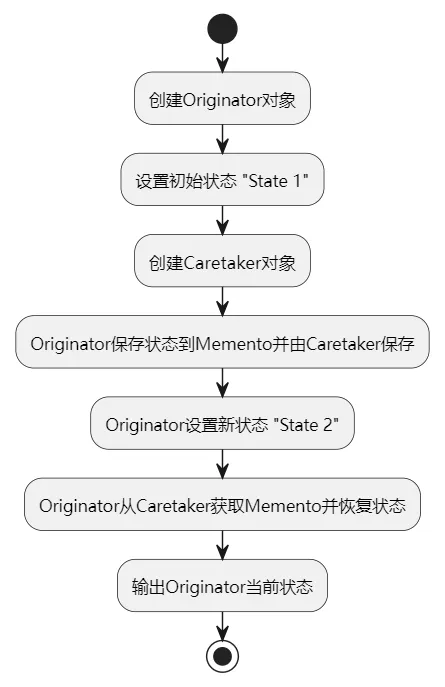

流程图:

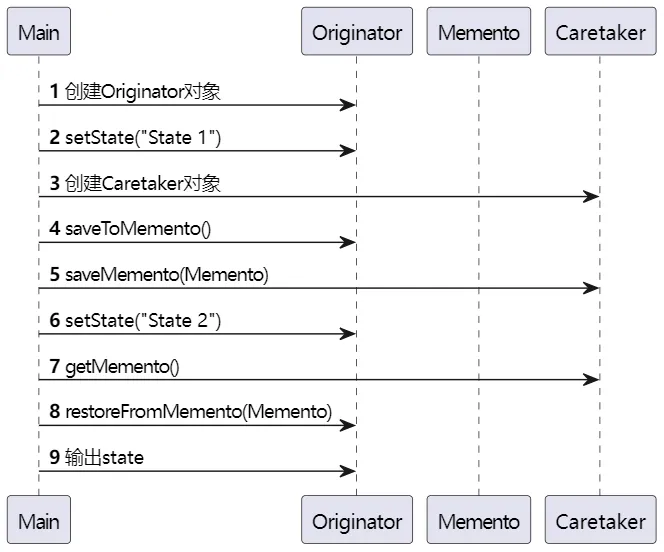

时序图:

(二)C++

#include <iostream>
#include <string>

// 备忘录类
class Memento {

private:
    std::string state;
public:
    Memento(std::string state) : state(state) {
   }
    std::string getState() const {
    return state; }
};

// 原发器类
class Originator {

private:
    std::string state;
public:
    void setState(std::string state) {
    this->state = state; }
    Memento saveToMemento() {
    return Memento(state); }
    void restoreFromMemento(const Memento& memento) {
    state = memento.getState(); }
};

// 负责人类
class Caretaker {

private:
    Memento memento;
public:
    void saveMemento(const Memento& memento) {
    this->memento = memento; }
    Memento getMemento() const {
    return memento; }
};

int main() {

    Originator originator;
    originator.setState("State 1");
    Caretaker caretaker;
    caretaker.saveMemento(originator.saveToMemento());
    originator.setState("State 2");
    originator.restoreFromMemento(caretaker.getMemento());
    std::cout << originator.state << std::endl;
    return 0;
}

(三)Python

# 备忘录类
class Memento:
    def __init__(self, state):
        self.state = state

    def get_state(self):
        return self.state


# 原发器类
class Originator:
    def __init__(self):
        self.state = None

    def set_state(self, state):
        self.state = state

    def save_to_memento(self):
        return Memento(self.state)

    def restore_from_memento(self, memento):
        self.state = memento.get_state()


# 负责人类
class Caretaker:
    def __init__(self):
        self.memento = None

    def save_memento(self, memento):
        self.memento = memento

    def get_memento(self):
        return self.memento


if __name__ == "__main__":
    originator = Originator()
    originator.set_state("State 1")
    caretaker = Caretaker()
    caretaker.save_memento(originator.save_to_memento())
    originator.set_state("State 2")
    originator.restore_from_memento(caretaker.get_memento())
    print(originator.state)

(四)Go

package main

import "fmt"

// 备忘录结构体
type Memento struct {

    state string
}

func NewMemento(state string) *Memento {

    return &Memento{
   state: state}
}

func (m *Memento) getState() string {

    return m.state
}

// 原发器结构体
type Originator struct {

    state string
}

func (o *Originator) setState(state string) {

    o.state = state
}

func (o *Originator) saveToMemento() *Memento {

    return NewMemento(o.state)
}

func (o *Originator) restoreFromMemento(m *Memento) {

    o.state = m.getState()
}

// 负责人结构体
type Caretaker struct {

    memento *Memento
}

func (c *Caretaker) saveMemento(m *Memento) {

    c.memento = m
}

func (c *Caretaker) getMemento() *Memento {

    return c.memento
}

func main() {

    originator := Originator{
   }
    originator.setState("State 1")
    caretaker := Caretaker{
   }
    caretaker.saveMemento(originator.saveToMemento())
    originator.setState("State 2")
    originator.restoreFromMemento(caretaker.getMemento())
    fmt.Println(originator.state)
}

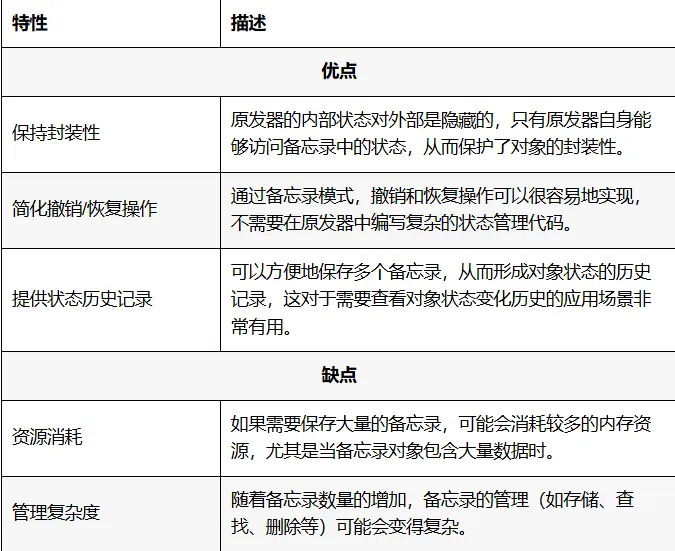

八、备忘录模式的优缺点

(一)优点

保持封装性:原发器的内部状态对外部是隐藏的,只有原发器自身能够访问备忘录中的状态,从而保护了对象的封装性。

简化撤销/恢复操作:通过备忘录模式,撤销和恢复操作可以很容易地实现,不需要在原发器中编写复杂的状态管理代码。

提供状态历史记录:可以方便地保存多个备忘录,从而形成对象状态的历史记录,这对于需要查看对象状态变化历史的应用场景非常有用。

(二)缺点

资源消耗:如果需要保存大量的备忘录,可能会消耗较多的内存资源,尤其是当备忘录对象包含大量数据时。

管理复杂度:随着备忘录数量的增加,备忘录的管理(如存储、查找、删除等)可能会变得复杂。

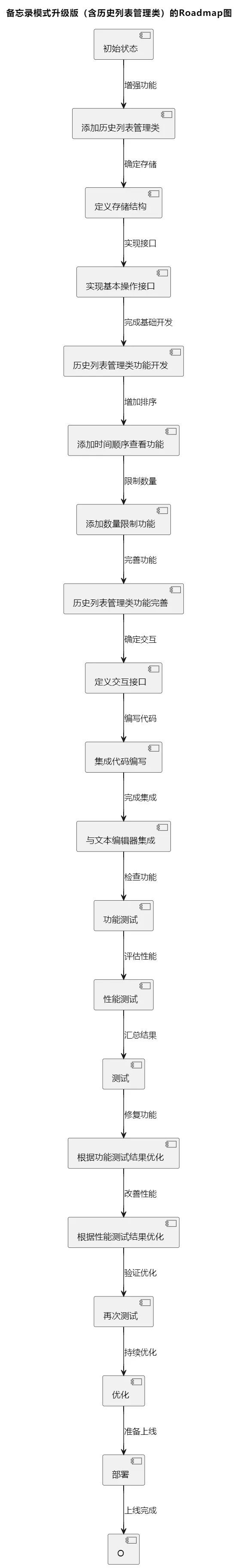

九、备忘录模式的升级版

一种常见的升级版是增加一个历史列表(History List)管理类,它可以管理多个备忘录对象,并且提供更方便的操作,如按照时间顺序查看备忘录、限制备忘录的数量以避免资源过度消耗等。例如,在文本编辑器的撤销/重做功能中,这个历史列表可以存储多个编辑操作的备忘录,并且可以方便地根据用户的操作(如多次撤销或重做)找到对应的备忘录进行状态恢复。
