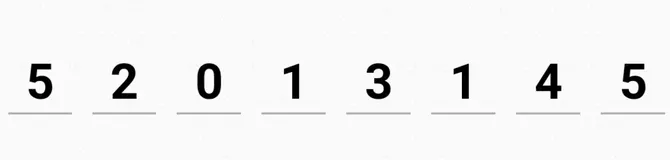

效果图

简介

基本上只要需要登录的APP，都会有验证码输入，所以说是比较常用的控件，而且花样也是很多的，这里列出来4种样式，分别是：

表格类型
方块类型
横线类型
圈圈类型

其实还有很多其他的样式，但是这四种是我遇到最多的样式，所以特地拿来实现下，网上有很多类似的轮子，实现方式也是蛮多的，比如说：

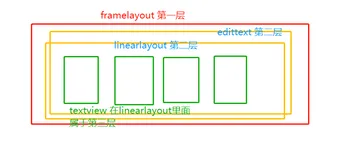

组合控件（线性布局添加子View)
自定义ViewGrop
自定义View
...

自己看了些网络上实现的方案，参考了一些比较好的方式，这里先来分析下这个控件有哪些功能，再决定实现方案。

功能分析

1、默认状态样式展示

2、支持设置最大数量

3、支持4种类型样式

4、点击控件，弹出键盘，获取焦点，显示焦点样式。焦点失去，展示默认样式。

5、输入数据，焦点移动到下一个位置，删除数据，焦点也跟随移动

通过功能4让我第一想到的就是EditText控件，那么怎么做呢？大家都知道EditText有自己的样式和操作，如果我们可以屏蔽无用的样式和功能，留下我们需要的不就可以了吗。

EditText

点击EditText可以弹出键盘（需要的），并获取焦点（需要的），显示光标（不需要的）
长按EditText会显示复制，粘贴等操作（不需要的）
输入数据，内容默认显示（不需要的）

上面对EditText基本使用时出现的样式和操作，有的是需要的，有的是不需要的，我们可以对不需要的进行屏蔽，来代码走起。

代码实现

1、创建CodeEditText

继承AppCompatEditText，并屏蔽一些功能。

class CodeEditText @JvmOverloads constructor(context: Context, var attrs: AttributeSet, var defStyleAttr: Int = 0) :
    AppCompatEditText(context, attrs, defStyleAttr) {

    init {
        initSetting()
    }

    private fun initSetting() {
        //内容默认显示（不需要的）- 文字设置透明
        setTextColor(Color.TRANSPARENT)
        //触摸获取焦点
        isFocusableInTouchMode = true
        //不显示光标
        isCursorVisible = false
        //屏蔽长按操作
        setOnLongClickListener { true }
    }

}

2、创建自定义配置参数

这里根据样式，列举一些参数，如果需要其他参数可以自行添加

 <declare-styleable name="CodeEditText">
        <!--code模式-->
        <attr name="code_mode" format="enum">
            <!--文字-->
            <enum name="text" value="0" />
            <!--TODO 拓展-->
        </attr>

        <!--code样式-->
        <attr name="code_style" format="enum">
            <!--表格-->
            <enum name="form" value="0" />
            <!--方块-->
            <enum name="rectangle" value="1" />
            <!--横线-->
            <enum name="line" value="2" />
            <!--圆形-->
            <enum name="circle" value="3" />
            <!--TODO 拓展-->
        </attr>

        <!--code背景色-->
        <attr name="code_bg_color" format="color" />
        <!--边框宽度-->
        <attr name="code_border_width" format="dimension" />
        <!--边框默认颜色-->
        <attr name="code_border_color" format="color" />
        <!--边框选中颜色-->
        <attr name="code_border_select_color" format="color" />
        <!--边框圆角-->
        <attr name="code_border_radius" format="dimension" />
        <!--code 内容颜色（密码或文字）-->
        <attr name="code_content_color" format="color" />
        <!--code 内容大小（密码或文字）-->
        <attr name="code_content_size" format="dimension" />
        <!--code 单个宽度-->
        <attr name="code_item_width" format="dimension" />
        <!--code Item之间的间隙-->
        <attr name="code_item_space" format="dimension" />

    </declare-styleable>

3、获取自定义配置参数

这里获取参数，有的参数默认给了默认值。

    private fun initAttrs() {
        val obtainStyledAttributes = context.obtainStyledAttributes(attrs, R.styleable.CodeEditText)
        codeMode = obtainStyledAttributes.getInt(R.styleable.CodeEditText_code_mode, 0)
        codeStyle = obtainStyledAttributes.getInt(R.styleable.CodeEditText_code_style, 0)
        borderWidth = obtainStyledAttributes.getDimension(R.styleable.CodeEditText_code_border_width, DensityUtil.dip2px(context, 1.0f))
        borderColor = obtainStyledAttributes.getColor(R.styleable.CodeEditText_code_border_color, Color.GRAY)
        borderSelectColor = obtainStyledAttributes.getColor(R.styleable.CodeEditText_code_border_select_color, Color.GRAY)
        borderRadius = obtainStyledAttributes.getDimension(R.styleable.CodeEditText_code_border_radius, 0f)
        codeBgColor = obtainStyledAttributes.getColor(R.styleable.CodeEditText_code_bg_color, Color.WHITE)
        codeItemWidth = obtainStyledAttributes.getDimension(R.styleable.CodeEditText_code_item_width, -1f).toInt()
        codeItemSpace = obtainStyledAttributes.getDimension(R.styleable.CodeEditText_code_item_space, DensityUtil.dip2px(context, 16f))
        if (codeStyle == 0) codeItemSpace = 0f
        codeContentColor = obtainStyledAttributes.getColor(R.styleable.CodeEditText_code_content_color, Color.GRAY)
        codeContentSize = obtainStyledAttributes.getDimension(R.styleable.CodeEditText_code_content_size, DensityUtil.dip2px(context, 16f))
        obtainStyledAttributes.recycle()
    }

4、重写 onDraw 方法

   override fun onDraw(canvas: Canvas) {
        super.onDraw(canvas)
        //当前索引（待输入的光标位置）
        currentIndex = text?.length ?: 0
        //Item宽度（这里判断如果设置了宽度并且合理就使用当前设置的宽度，否则平均计算）
        codeItemWidth = if (codeItemWidth != -1 && (codeItemWidth * maxLength + codeItemSpace * (maxLength - 1)) <= measuredWidth) {
            codeItemWidth
        } else {
            ((measuredWidth - codeItemSpace * (maxLength - 1)) / maxLength).toInt()
        }

        //计算左右间距大小
        space = ((measuredWidth - codeItemWidth * maxLength - codeItemSpace * (maxLength - 1)) / 2).toInt()

        //绘制Code样式
        when (codeStyle) {
            //表格
            0 -> {
                drawFormCode(canvas)
            }
            //方块
            1 -> {
                drawRectangleCode(canvas)
            }
            //横线
            2 -> {
                drawLineCode(canvas)
            }
            //圆形
            3 -> {
                drawCircleCode(canvas)
            }
        }

        //绘制文字
        drawContentText(canvas)
    }

在onDraw方法中主要是根据设置的codeStyle样式，绘制不同的样子。在绘制之前，主要做了三个操作。

对当前焦点索引currentIndex的计算
单个验证码宽度codeItemWidth的计算
第一个验证码距离左边的间距space的计算

对当前焦点索引currentIndex的计算

这里巧妙的使用了获取当前EditText数据的长度作为当前索引值，比如说，开始没有输入数据，获取长度为0，则当前焦点应该在0索引位置上，当输入一个数据时，数据长度为1，则焦点变为1，焦点相当于移动到了索引1的位置上，删除数据同理，这样就达到了上面分析的 ”功能5“的效果。

单个验证码宽度codeItemWidth的计算

这里因为有4中样式，有的是表格一体展示，有的是分开展示，比如方块、横线、圈圈，这三种中间是有空隙的，这个空隙大小我们做了配置参数code_item_space，对于这个参数，表格样式是不需要的，所以不管你设置了还是没有设置，在表格样式中是无效的。所以这里做了统一计算。

第一个验证码距离左边的间距space的计算

因为需要绘制，所以需要起始点，那么起点应该是：（控件总宽度-所有验证码的宽度-所有验证码之前的空隙）/2 .

5、绘制表格样式

    /**
     * 表格code
     */
    private fun drawFormCode(canvas: Canvas) {
        //绘制表格边框
        defaultDrawable.setBounds(space, 0, measuredWidth - space, measuredHeight)
        defaultBitmap = CodeHelper.drawableToBitmap(defaultDrawable, measuredWidth - 2 * space, measuredHeight)
        canvas.drawBitmap(defaultBitmap!!, space.toFloat(), 0f, mLinePaint)


        //绘制表格中间分割线
        for (i in 1 until maxLength) {
            val startX = space + codeItemWidth * i + codeItemSpace * i
            val startY = 0f
            val stopY = measuredHeight
            canvas.drawLine(startX, startY, startX, stopY.toFloat(), mLinePaint)
        }


        //绘制当前位置边框
        for (i in 0 until maxLength) {
            if (currentIndex != -1 && currentIndex == i && isCodeFocused) {
                when (i) {
                    0 -> {
                        val radii = floatArrayOf(borderRadius, borderRadius, 0f, 0f, 0f, 0f, borderRadius, borderRadius)
                        currentDrawable.cornerRadii = radii
                        currentBitmap =
                            CodeHelper.drawableToBitmap(currentDrawable, (codeItemWidth + borderWidth / 2).toInt(), measuredHeight)
                    }
                    maxLength - 1 -> {
                        val radii = floatArrayOf(0f, 0f, borderRadius, borderRadius, borderRadius, borderRadius, 0f, 0f)
                        currentDrawable.cornerRadii = radii
                        currentBitmap =
                            CodeHelper.drawableToBitmap(currentDrawable, (codeItemWidth + borderWidth / 2 + codeItemSpace).toInt(), measuredHeight)
                    }
                    else -> {
                        val radii = floatArrayOf(0f, 0f, 0f, 0f, 0f, 0f, 0f, 0f)
                        currentDrawable.cornerRadii = radii
                        currentBitmap = CodeHelper.drawableToBitmap(currentDrawable, (codeItemWidth + borderWidth).toInt(), measuredHeight)
                    }
                }
                val left = if (i == 0) (space + codeItemWidth * i) else ((space + codeItemWidth * i + codeItemSpace * i) - borderWidth / 2)
                canvas.drawBitmap(currentBitmap!!, left.toFloat(), 0f, mLinePaint)
            }
        }
    }

6、绘制方块样式

 /**
     * 方块 code
     */
    private fun drawRectangleCode(canvas: Canvas) {
        defaultDrawable.cornerRadius = borderRadius
        defaultBitmap = CodeHelper.drawableToBitmap(defaultDrawable, codeItemWidth, measuredHeight)

        currentDrawable.cornerRadius = borderRadius
        currentBitmap = CodeHelper.drawableToBitmap(currentDrawable, codeItemWidth, measuredHeight)

        for (i in 0 until maxLength) {
            val left = if (i == 0) {
                space + i * codeItemWidth
            } else {
                space + i * codeItemWidth + codeItemSpace * i
            }
            //当前光标样式
            if (currentIndex != -1 && currentIndex == i && isCodeFocused) {
                canvas.drawBitmap(currentBitmap!!, left.toFloat(), 0f, mLinePaint)
            }
            //默认样式
            else {
                canvas.drawBitmap(defaultBitmap!!, left.toFloat(), 0f, mLinePaint)
            }
        }

    }

7、绘制横线样式

 /**
     * 横线 code
     */
    private fun drawLineCode(canvas: Canvas) {
        for (i in 0 until maxLength) {
            //当前选中状态
            if (currentIndex == i && isCodeFocused) {
                mLinePaint.color = borderSelectColor
            }
            //默认状态
            else {
                mLinePaint.color = borderColor
            }
            val startX: Float = space + codeItemWidth * i + codeItemSpace * i
            val startY: Float = measuredHeight - borderWidth
            val stopX: Float = startX + codeItemWidth
            val stopY: Float = startY
            canvas.drawLine(startX, startY, stopX, stopY, mLinePaint)
        }

    }

8、绘制圈圈样式

 /**
     * 圆形 code
     */
    private fun drawCircleCode(canvas: Canvas) {
        for (i in 0 until maxLength) {
            //当前绘制的圆圈的左x轴坐标
            var left: Float = if (i == 0) {
                (space + i * codeItemWidth).toFloat()
            } else {
                space + i * codeItemWidth + codeItemSpace * i
            }
            //圆心坐标
            val cx: Float = left + codeItemWidth / 2f
            val cy: Float = measuredHeight / 2f
            //圆形半径
            val radius: Float = codeItemWidth / 5f
            //默认样式
            if (i >= currentIndex) {
                canvas.drawCircle(cx, cy, radius, mLinePaint.apply { style = Paint.Style.FILL })
            }
        }
    }

10、绘制输入数据展示

    /**
     * 绘制内容
     */
    private fun drawContentText(canvas: Canvas) {
        val textStr = text.toString()
        for (i in 0 until maxLength) {
            if (textStr.isNotEmpty() && i < textStr.length) {
                when (codeMode) {
                    //文字
                    0 -> {
                        val code: String = textStr[i].toString()
                        val textWidth: Float = mTextPaint.measureText(code)
                        val textHeight: Float = CodeHelper.getTextHeight(code, mTextPaint)
                        val x: Float = space + codeItemWidth * i + codeItemSpace * i + (codeItemWidth - textWidth) / 2
                        val y: Float = (measuredHeight + textHeight) / 2f
                        canvas.drawText(code, x, y, mTextPaint)
                    }
                    //TODO 拓展
                }
            }
        }


    }

上面就是对四种样式的绘制，主要考察的API如下：

canvas.drawBitmap()
canvas.drawLine()
canvas.drawCircle()
canvas.drawText()

主要对这四个API的使用数据上的计算，相对比较的简单，其中有个点击获取焦点以及失去焦点更新样式方式：

  override fun onFocusChanged(focused: Boolean, direction: Int, previouslyFocusedRect: Rect?) {
        super.onFocusChanged(focused, direction, previouslyFocusedRect)
        isCodeFocused = focused
        invalidate()
    }

通过isCodeFocused字段来控制。

11、控件使用

  <com.yxlh.androidxy.demo.ui.codeet.widget.CodeEditText
        android:layout_width="match_parent"
        android:layout_height="50dp"
        android:layout_marginLeft="20dp"
        android:layout_marginTop="40dp"
        android:layout_marginRight="20dp"
        android:inputType="number"
        android:maxLength="4"
        app:code_border_color="@android:color/darker_gray"
        app:code_border_radius="5dp"
        app:code_border_select_color="@color/design_default_color_primary"
        app:code_border_width="2dp"
        app:code_content_color="@color/purple_500"
        app:code_content_size="35dp"
        app:code_item_width="50dp"
        app:code_mode="text"
        app:code_bg_color="#E1E1E1"
        app:code_style="rectangle" />

GitHub链接： https://github.com/yixiaolunhui/AndroidXY
