SOA解决方案——HSF(High-speed Service Framework)是阿里系主要采用的服务框架，其目的是作为桥梁联通不同的业务系统，解耦系统之间的实现依赖。

HSF简介

▐ 背景

单体应用的主要问题是不同的业务相互纠缠在一起，面对快速发展的业务，这种开发模型和架构不利于业务发展。为了解决这个问题，需要对应用进行拆分。将不同的业务分拆到多个应用中，让不同的应用分别承担不同的功能。
在单体应用时代，某个服务想要调用其他服务在本地就可以完成，而应用拆分为多个系统后，相互之间进行通信的方式就不能依赖本地，而必须要走远程，此时，一个高效、稳定的RPC框架就变得非常重要。
随着业务的不断发展，承载不同业务的应用数量以及单个应用下的服务数量都急剧膨胀，对于服务的管理变得愈发重要，在RPC框架刚开始使用的时候，可能只有几个应用，几十个服务，如果规模扩充到上万应用，几十万个服务，RPC调用反而不是重头戏，而重要的是如何能高效的组织这些服务。
一款优秀的RPC框架一般需要（或者最好能够具备）以下服务治理能力：

服务的方便检索，查询服务，包括服务的提供者与消费者信息
服务的快捷测试，能够简单、高效的进行服务测试
服务的路由，根据调用的服务名等运行时信息，服务消费方能够路由到对应的服务提供方指定的机器上
服务的归组，能够在统一机器资源维度上，让服务提供方具备服务自动归组的能力

这些特性都已经超越了一个普通RPC框架的范畴，而提供这些能力的RPC框架才能被称之为SOA(Service-Oriented Architecture)框架。

▐ 是什么

阿里SOA解决方案——HSF(High-speed Service Framework)，高速服务框架。该框架是阿里系主要采用的服务框架，其目的是作为桥梁联通不同的业务系统，解耦系统之间的实现依赖。其高速体现在底层的非阻塞I/O以及优秀的序列化机制上，实现了同步和异步调用方式，并且有一套软负载体系，实现分布式应用。

▐ 特性

高性能的服务调用

低侵入，HSF基于Java接口完成透明的RPC调用，用户对服务是否在本地不做感知，不侵入用户代码。

高性能，HSF提供基于非阻塞I/O上的高性能调用。

多语言，多语言支持完善，提供了C++以及Node.js客户端，支持HTTP REST调用。

大流量的场景应对

客户端负载均衡，HSF在客户端基于服务地址列表做负载均衡，不需要借助其他负载均衡设备，高效完成负载均衡工作。

多种选址策略，HSF客户端在调用时提供了多种选址策略。

上下线策略，HSF提供了优雅上下线的能力，保证服务在重启时对客户端的影响面减到最小，客户端调用在服务端重启时表现平滑。

全方位的服务治理

服务管理功能，HSF运维平台提供了服务查询、测试和Mock功能，支持用户通过服务名（一般是接口名+版本号）查询服务的提供者，或者通过输入参数对已有的服务进行调用测试。

规则管理功能，HSF运维平台支持使用归组、路由以及同机房等规则对客户端发起的调用进行干预，使客户端调用变得更加智能。

▐ 基本结构

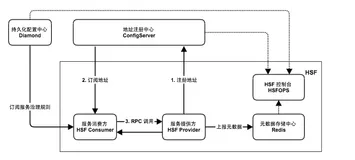

功能结构图：

HSF功能结构上分为6个部分，分别是：「服务消费方」、「服务提供方」、「地址注册中心」、「持久化配置中心」、「元数据存储中心」和「HSF运维平台」（HSF 控制台），它们组合在一起可以提供全功能的分布式服务，其中服务消费方、服务提供方和地址注册中心是必需的，上述功能结构的介绍如下表：

▐ 调用过程

作为服务消费方，客户端线程首先会将用户的参数也就是请求对象进行序列化，将序列化之后的内容放置到请求通信对象中，请求通信对象对应的是HSF协议，它包含诸如请求Id等多个与请求对象无关的内容。请求通信对象会提交给I/O线程，在I/O线程中完成编码，最终发送到服务提供方，此时客户端线程会等待结果返回，处于等待状态。

服务提供方的I/O线程接收到二进制内容，解码后生成通信请求对象并将其递交给HSF服务端线程，在HSF服务端线程完成反序列化还原成请求对象，然后发起反射调用，得到结果，也就是响应对象。响应对象会在HSF服务端线程中完成序列化，并放置到通信响应对象中。HSF服务端线程会将通信响应对象提交给I/O线程，在I/O线程中完成编码，最终发送回服务消费方。

服务消费方收到二进制内容，在I/O线程中完成解码，生成响应通信对象，并唤醒客户端线程，客户端线程会根据响应通信对象中的内容完成反序列化，最终拿到响应对象，一次远程调用结束。、

基本使用

▐ 服务接口定义

在接口定义模块中定义接口，将其打为jar包，发布到Maven仓库中。

public interface HelloWorldService {

    /**
     * 根据参数中指定的名字，生成问候语
     *
     * @param name 被问候的姓名
     * @return 问候语
     */
    String sayHi(String name);
}

▐ 业务代码实现

业务模块依赖接口定义模块，实现接口，编写业务代码。

<!-- 依赖接口定义模块 -->
<dependency>
    <groupId>com.alibaba.middleware</groupId>
    <artifactId>hsf-guide-api</artifactId>
</dependency>

// 实现接口
public class HelloWorldServiceImpl implements HelloWorldService {

    @Override
    public String sayHi(String name) {
        // 编写业务代码
        if (name == null || name.length() == 0) {
            return null;
        }
        return "Hi, " + name + "! Welcome to the HSF world.";
    }
}

▐ 服务发布

API的方式

<!-- 依赖业务模块 -->
<dependency>
    <groupId>com.alibaba.middleware</groupId>
    <artifactId>hsf-guide-biz</artifactId>
</dependency>

<!-- 依赖HSF -->
<dependency>
    <groupId>com.taobao.hsf</groupId>
    <artifactId>hsf-all</artifactId>
</dependency>

在Main方法中将服务发布出去。

// [定义] 服务的实现
Object target = new HelloWorldServiceImpl();

// [设置] HSF服务发布逻辑
HSFApiProviderBean hsfApiProviderBean = new HSFApiProviderBean();
// [设置] 发布服务的接口
hsfApiProviderBean.setServiceInterface("com.alibaba.middleware.hsf.guide.api.service.HelloWorldService");
// [设置] 服务的实现对象
hsfApiProviderBean.setTarget(target);
// [设置] 服务的版本
hsfApiProviderBean.setServiceVersion("1.0.0");
// [设置] 服务的归组
hsfApiProviderBean.setServiceGroup("HSF");
// [设置] 服务的响应时间
hsfApiProviderBean.setClientTimeout(3000);
// [设置] 服务传输业务对象时的序列化类型
hsfApiProviderBean.setSerializeType("hessian2");

// [发布] HSF服务
hsfApiProviderBean.init();

注解的方式

<!-- 依赖starter -->
<dependency>
    <groupId>com.alibaba.boot</groupId>
    <artifactId>pandora-hsf-spring-boot-starter</artifactId>
    <version>2023-04-release</version>
</dependency>

将@HSFProvider配置到业务模块的实现类上。

@HSFProvider(serviceInterface = HelloWorldService.class, serviceGroup = "HSF", serviceVersion = "1.0.0", clientTimeout = 3000, serializeType = "hessian2")
public class HelloWorldServiceImpl implements HelloWorldService {

    @Override
    public String sayHi(String name) {
        if (name == null || name.length() == 0) {
            return null;
        }
        return "Hi, " + name + "! Welcome to the HSF world.";
    }
}

▐ 服务调用

API的方式

在Main方法中调用服务端业务代码。

HSFApiConsumerBean hsfApiConsumerBean = new HSFApiConsumerBean();
// [设置] 订阅服务的接口
hsfApiConsumerBean.setInterfaceName("com.alibaba.middleware.hsf.guide.api.service.HelloWorldService");
// [设置] 服务的版本
hsfApiConsumerBean.setVersion("1.0.0");
// [设置] 服务的组别
hsfApiConsumerBean.setGroup("HSF");

// [订阅] HSF服务，同步等待地址推送，默认false（异步），同步默认超时时间为3000ms
hsfApiConsumerBean.init(true);

// [代理] 获取HSF代理
HelloWorldService helloWorldService = (HelloWorldService) hsfApiConsumerBean.getObject();

// [调用] 像调用本地接口一样，发起HSF调用
String hi = helloWorldService.sayHi("松张");
System.out.println(hi);

注解的方式

创建配置类，用@HSFConsumer标记要调用的接口。

@Configuration
public class HsfConfig {

    @HSFConsumer(serviceVersion = "1.0.0", serviceGroup = "HSF")
    HelloWorldService helloWorldService;
}

通过注入的方式使用。

@Autowired
HelloWorldService helloWorldService;

调用方式

同步调用也可以叫阻塞调用，它将阻塞当前线程，然后执行调用，调用完毕后再继续向下进行。

HSF的IO操作都是异步的，客户端同步调用的本质是做future.get(timeout)操作，等待服务端的结果返回，这里的timeout就是客户端生效的超时时间（默认3000ms）。

HSF默认的同步调用时序图：

对于客户端来说，并不是所有的HSF服务都是需要同步等待服务端返回结果的，对于这些服务，HSF提供异步调用的形式，让客户端不必同步阻塞在HSF操作上。异步调用在发起调用时，HSF服务的调用结果都是返回类型的默认值，如返回类型是int，则会返回0，返回类型是Object，则会返回null。而真正的结果，是在HSFResponseFuture或者回调函数(callback)中获得的。

▐ Future异步调用

HSF发起调用后，用户可以在上下文中获取跟返回结果关联的HSFFuture对象，然后用户可以在任意时刻调用HSFFuture.getResponse(timeout)获取服务端的返回结果。Future异步调用时序图：

API配置客户端Future异步调用。

HSFApiConsumerBean hsfApiConsumerBean = new HSFApiConsumerBean();
hsfApiConsumerBean.setInterfaceName("com.alibaba.middleware.hsf.guide.api.service.HelloWorldService");
hsfApiConsumerBean.setVersion("1.0.0");
hsfApiConsumerBean.setGroup("HSF");

// [设置] 异步future调用
List<String> asyncCallMethods = new ArrayList<String>();
// [格式] name:{methodName};type:future
asyncCallMethods.add("name:sayHi;type:future");
hsfApiConsumerBean.setAsyncallMethods(asyncCallMethods);

hsfApiConsumerBean.init(true);

HelloWorldService helloWorldService = (HelloWorldService) hsfApiConsumerBean.getObject();

String hi = helloWorldService.sayHi("松张");
// 运行后控制台打印null
System.out.println(hi);

// 及时在当前调用上下文中获取future对象；因为该对象是放在ThreadLocal中的，同一线程中后续调用会覆盖future对象，所以要及时取出
HSFFuture hsfFuture = HSFResponseFuture.getFuture();

// do something else

try {
    // 这里才是真正地获取结果，如果调用还未完成，将阻塞等待结果，3000ms是等待结果的最大时间
    System.out.println(hsfFuture.getResponse(3000));
} catch (Throwable e) {
    e.printStackTrace();
}

▐ Callback异步调用

客户端配置为Callback方式调用时，需要配置一个实现了HSFResponseCallback接口的Listener，结果返回之后，HSF会调用HSFResponseCallback中的onAppResponse方法。

// 实现了HSFResponseCallback接口的Listener
public class MyCallbackHandler implements HSFResponseCallback {

    @Override
    public void onAppException(Throwable t) {
        t.printStackTrace();
    }

    @Override
    public void onAppResponse(Object o) {
        // 取callback调用时设置的上下文
        Object context = CallbackInvocationContext.getContext();
        // 打印远程调用结果 + callback调用时设置的上下文
        System.out.println(o.toString() + context);
    }

    @Override
    public void onHSFException(HSFException e) {
        e.printStackTrace();
    }
}

Callback异步调用时序图：

API配置客户端Callback异步调用：

HSFApiConsumerBean hsfApiConsumerBean = new HSFApiConsumerBean();
hsfApiConsumerBean.setInterfaceName("com.alibaba.middleware.hsf.guide.api.service.HelloWorldService");
hsfApiConsumerBean.setVersion("1.0.0");
hsfApiConsumerBean.setGroup("HSF");

// [设置] 异步callback调用
List<String> asyncCallMethods = new ArrayList<String>();
// [格式] name:{methodName};type:callback;listener:{listenerFullyQualifiedName}
asyncCallMethods.add("name:sayHi;type:callback;listener:com.alibaba.middleware.hsf.guide.client.handler.CallbackHandler");
hsfApiConsumerBean.setAsyncallMethods(asyncCallMethods);

hsfApiConsumerBean.init(true);

HelloWorldService helloWorldService = (HelloWorldService) hsfApiConsumerBean.getObject();

// 可选步骤，设置上下文。CallbackHandler中通过api可以获取到
CallbackInvocationContext.setContext(" in callback");

String hi = helloWorldService.sayHi("松张");
// 运行后控制台打印null
System.out.println(hi);

// 清理上下文
CallbackInvocationContext.setContext(null);

// do something else

高速服务框架HSF的基本原理（下）：https://developer.aliyun.com/article/1480830
