开局ASA1
#/mnt/disk0/lina_monitor ciscoasa
> enable
Invalid password
Password:
ciscoasa#
配置IP
|
R1(config)#int fa0/0
R1(config-if)#ip address 11.0.0.1 255.255.255.0
R1(config-if)#no shut
ciscoasa(config)# int e0/0
ciscoasa(config-if)# nameif inside
INFO: Security level for "inside" set to 100 by default.
ciscoasa(config-if)# ip address 11.0.0.2 255.255.255.0
ciscoasa(config-if)# no shut
ciscoasa(config)# int e0/1
ciscoasa(config-if)# nameif outside
INFO: Security level for "outside" set to 0 by default.
ciscoasa(config-if)# ip address 12.0.0.1 255.255.255.0
ciscoasa(config-if)# no shut
R2(config)#int fa0/0
R2(config-if)#ip address 12.0.0.2 255.255.255.0
R2(config-if)#no shut
|
指定静态路由：
R1(config-if)#ip route 12.0.0.0 255.255.255.0 11.0.0.2
R2(config)#ip route 11.0.0.0 255.255.255.0 12.0.0.1
验证静态路由：
默认情况下，
ASA对TCP和UDP协议提供状态化连接，ICMP协议提供非状态化的连接（防火墙由于不记录路由所以将数据丢掉）；
由于ping命令使用的是ICMP协议，所以R1ping外网ping不通。
在R2上开远程，验证ASA对TCP协议的状态化连接：
R2(config)#line vty 0 4
R2(config-line)#password abc
R2(config-line)#login

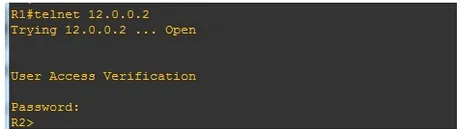

在R1上远程R2
结论：以上表明ASA对TCP协议的状态化连接；
外网有时会主动要求访问内网，由于接口安全级别的默认规则，允许出站连接（从高到低级别允许）；禁止入站连接（从低到高级别禁止）
，所以外网主动连接内网时防火墙会阻挡数据的传输；
因此用配置ACL解决：
ciscoasa(config)# access-list asa_acl permit tcp host 12.0.0.2 any
ciscoasa(config)# access-Group asa_acl in interface outside
实验验证：
在R1上配置远程：
R1(config)#line vty 0 4
R1(config-line)#password abc
R1(config-line)#login
到此R1仍旧可以正常访问R2，如下：
结论：证明在R2给R1回包的时候，防火墙对ACL列表和Conn表同时检测，如果有一个规则匹配就过；
在R2上配置环回口，验证以上结论：
R2(config)#int loo 0
R2(config-if)#ip address 2.2.2.2 255.255.255.255
R2(config-if)#no shut
配置静态路由：
R1(config)#ip route 2.2.2.2 255.255.255.255 11.0.0.2
ciscoasa(config)# route outside 2.2.2.2 255.255.255.255 12.0.0.2
在ACL列表“asa_acl”中配置允许host2.2.2.2/24通过防火墙；
ciscoasa(config)# access-list asa_acl permit tcp 2.2.2.2 255.255.255.255 any
ciscoasa(config)# access-group asa_acl in interface outside
用R1远程R2：
