RRC detection、CornerNet、M2Det、FOCS…你都掌握了吗？一文总结目标检测必备经典模型（2）

3、  M2Det

特征金字塔（Feature pyramids）被广泛利用在最先进的one-stage目标检测器（例如RetinaNet）和twe-stage目标检测器（例如Mask R-CNN）中，以应对由对象实例的比例变化引起的问题。虽然这些具有特征金字塔的目标检测器取得了很好的结果，但它们有一些局限性，因为它们只是简单地根据backbone的多尺度金字塔结构构造特征金字塔，而backbone最初是为目标分类任务诞生的。基于以上问题，本文作者提出了多层特征金字塔网络（Multi-Level Feature Pyramid Network ，MLFPN）来构建更有效的特征金字塔，用于检测不同尺度的对象。其特点包括：1）融合由backbone提取的多级特征（即多层）作为基本特征。2）将基本特征送入交替联合的细化U形模块和特征融合模块，并利用每个U形模块的解码器层作为检测对象的特征。3）收集具有等效比例（大小）的解码器层，以构建用于物体检测的特征金字塔，其中，每个特征图包含来自多个等级的层（特征）。

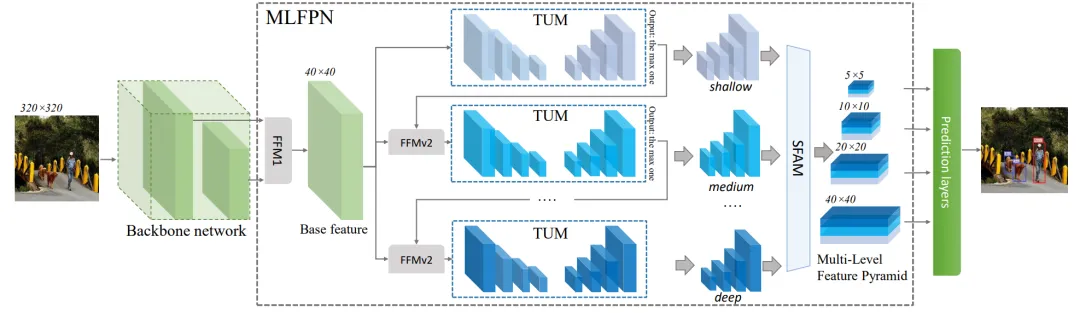

图6. M2Det(320 × 320)。M2Det利用骨干和多级特征金字塔网络（MLFPN）从输入图像中提取特征，然后生成密集的边界框和类别分数。在MLFPN中，FFMv1融合了骨干网的特征图来生成基础特征。每个TUM生成一组多尺度特征，然后由TUM和FFMv2交替联合提取多层次多尺度特征。最后，SFAM将这些特征聚合成一个多级特征金字塔

如图24所示，首先将backbone提取的多级特征（即多层）融合为基础特征，然后将其输入MLFPN中。MLFPN包含交替连接的Thinned U-shape Modules（TUM）、Feature Fusion Module（FFM）和Scale-wise Feature Aggregation Module (SFAM)。其中，TUMs和FFMs提取出更具代表性的多级多尺度特征。SFAM最后利用scale-wise拼接和channel-wise attention来聚合收集具有等效尺度的特征图，构建目标检测的最终特征金字塔。显然，构成最终特征金字塔的decoder层要比backbone中的层深得多，也就是说，它们更具代表性。此外，最终特征金字塔中的每个特征映射都由来自多个级别的decoder层组成。因此，作者将这个特征金字塔结构称之为MLFPN。

特征融合模块FFM
FFM用于融合M2Det中不同级别的特征，先通过1x1卷积压缩通道数，再进行拼接。具体而言：FFMv1使用两种不同scale的backbone里的feature map作为输入，所以在拼接操作之前加入了上采样操作来调整大小。FFMv2把相同尺度的base feature 和 前一个TUM的输出的最大feature作为输入，并产生融合了的feature送入下一个TUM。具体细节如下图所示。

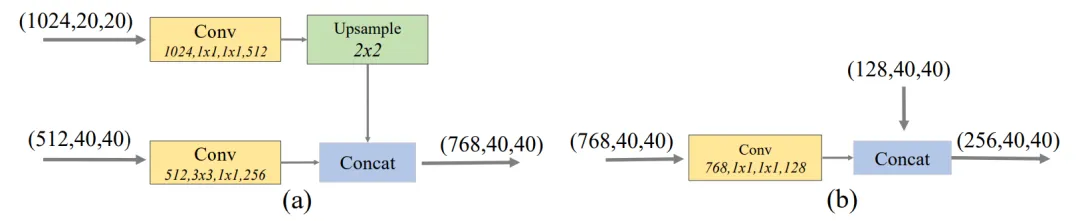

图7. FFMv1和FFMv2细节

细化U型模块TUM
TUM使用了比FPN和RetinaNet更薄的U型网络。在上采样和元素相加操作之后加上1x1卷积来加强学习能力和保持特征平滑度。TUM中每个解码器的输出共同构成了该TUM的multi-scale输出。每个TUM的输出共同构成了multi-level&multi-scale特征，前面的TUM提供low level feature，后面的TUM提供high level feature。计算如下：
TUM的细节如下图所示：

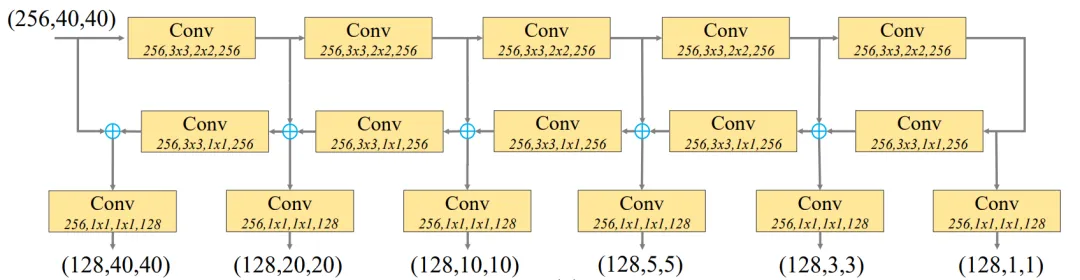

图8. TUM细节

尺度特征聚合模块SFAM
SFAM聚合TUMs生成的多级多尺度特征，以构造一个多级特征金字塔。第一步，SFAM沿着通道channel维度将拥有相同scale的feature map进行拼接，这样得到的每个尺度的特征都包含了多个level的信息。第二步，加入channel-wise attention，以更好地捕捉有用的特征。SFAM的细节如下图所示：

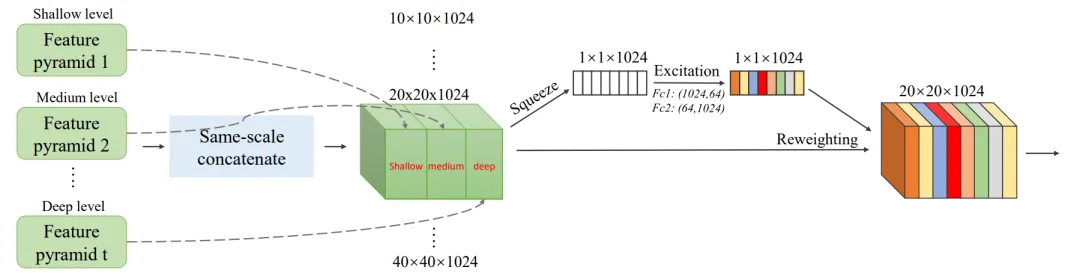

图9. 尺度特征聚合模块的说明。SFAM的第一阶段是沿通道维度将具有同等尺度的特征串联起来。然后，第二阶段使用SE关注，以自适应的方式聚集特征

具体的，在squeeze步骤中使用全局平均集合来生成 channel-wise 的统计数据z∈RC。而为了充分捕捉channel-wise 的依赖性，下面的激励步骤通过两个全连接层来学习注意力机制：

最后的输出是通过对输入的X进行重新加权来获得的，激活s：

M2Det的主干网络采用VGG-16和ResNet-101。MLFPN的默认配置包含8个TUM，每个TUM包含5个卷积核5个上采样操作，所以每个TUM的输出包含了6个不同尺度的特征。在检测阶段，为6组金字塔特征每组后面添加两个卷积层，以分别实现位置回归和分类。后处理阶段，使用soft-NMS来过滤无用的候选框。

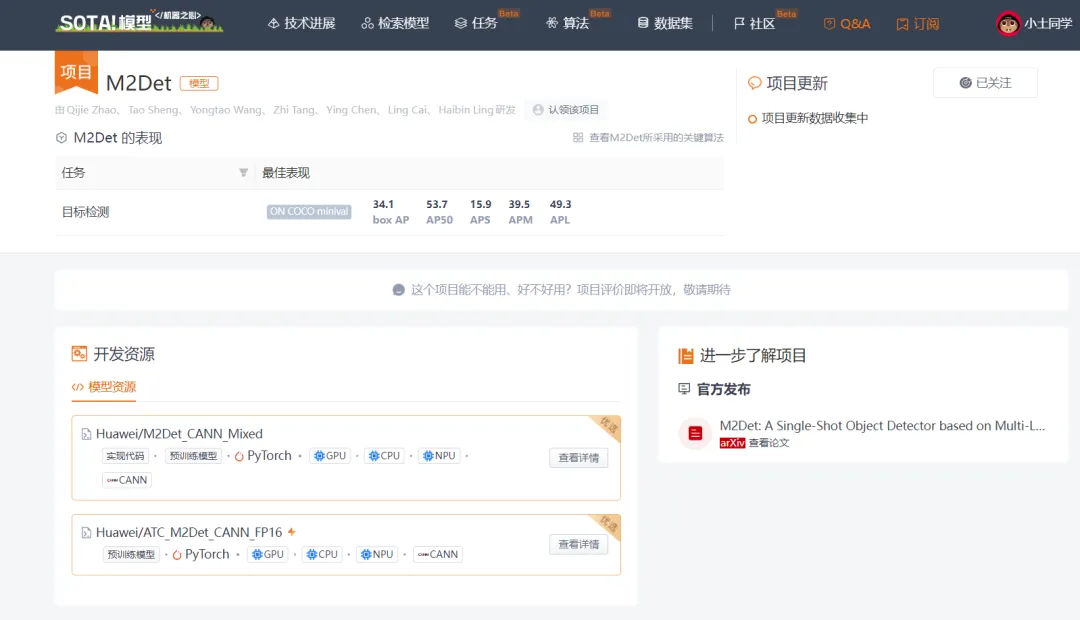

当前 SOTA！平台收录 M2Det 共 2 个模型实现资源。

4、FCOS

本文提出了一个全卷积的one-stage物体检测器（ fully convolutional one-stage object detector ，FCOS），以每像素预测的方式解决物体检测，类似于语义分割。几乎所有最先进的物体检测方法，如RetinaNet、SSD、YOLOv3和Faster R-CNN，都依赖于预先定义的anchor box。而FCOS是anchor box free的，也是proposal free的。通过消除预定义的anchor box，FCOS完全避免了与anchor box有关的复杂计算，如在训练期间计算重叠度。更重要的是，还避免了所有与anchor box有关的超参数，这些参数往往对最终的检测性能非常敏感。

FCOS 方法是第一个使用逐个像素点来预测的目标检测方法，并且提出了 centerness 分支，来抑制 low-quality bbox 并提升检测效果。FCOS 的主要工作过程如下：首先，将图像输入骨干网络，然后将 8 倍、16 倍、32 倍下采样的特征图送入 FPN，得到 FPN 的 5 层输出特征（8/16/32/64/128 倍下采样）；接着，在 FPN 的每一层后面都使用分类和回归head（不同分辨率特征的 head 参数是共享的），对 FPN 特征图上的每个位置都进行得分和位置的预测，得分是属于类别的得分，位置是该特征点到 gt 框的左、上、右、下四条边的距离；然后，将FPN 的每层特征图中的点都当做初始 anchor point，并将 anchor point 映射回原图中，根据 anchor point 是否落入 gt 框内部（或 3x3 区域内）来判断是否为正 anchor，其他的特征点赋值 80，作为负样本；接着，对所有正 anchor 分配对应的 gt，并根据 gt 的真实面积大小将这些 anchor 分配到不同的 FPN 特征图上去 (每层特征图负责对应大小的目标，((-1, 64), (64, 128), (128, 256), (256, 512), (512, INF)))，如果某个 anchor 属于多个 gt 框内部，则选择面积最小的作为对应的 anchor。

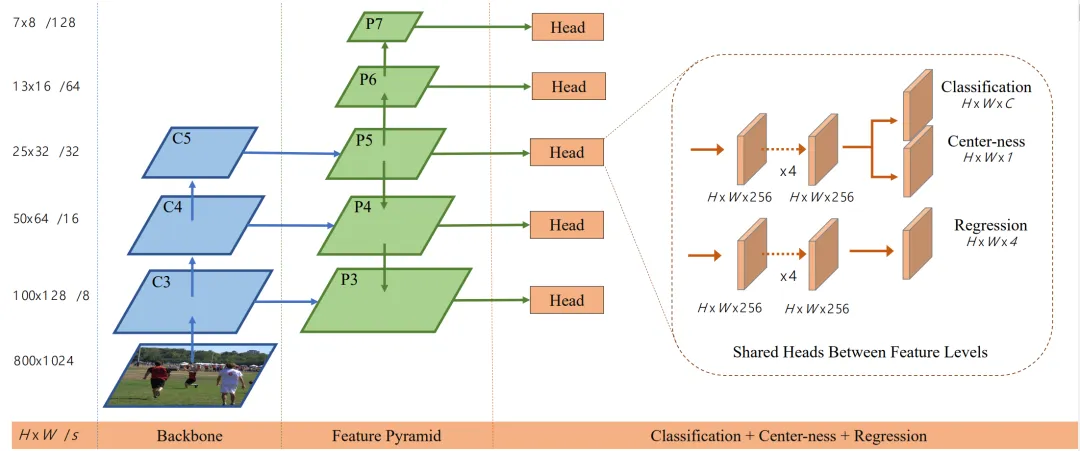

图10. FCOS网络结构，其中C3、C4和C5表示骨干网络的特征图，P3到P7是用于最终预测的特征等级。H×W为特征图的高度和宽度。'/s'（s=8，16，...，128）是该级别的特征图对输入图像的下采样率。作为示例，所有的数字都是用800×1024的输入计算的

对于特征图F_i中的任意位置(x, y)，可以将其推回到该层特征图的输入特征图的位置 ( ⌊ s /2 ⌋ + x s , ⌊ s /2 ⌋ + y s ) 。本文提出的检测器直接回归每个位置上的目标的bbox，也就是将每个像素位置看做一个训练样本，而非将每个 anchor box 看做训练样本。如果某个像素位置落入真实的 bbox 内，而且类别和真实的类别相同，则定义为正样本，否则判定其为负样本，且类别为 0 （background class）。t^* = (l^* , t^* , r^* , b^* ) 是每个像素位置（sample）所要回归的目标，分别表示从 sample 的位置到 bbox 的四个边的距离，如图 28 左侧所示。当一个点同时落入多个框的时候，被认为是 “ambiguous sample”，也就是 “模棱两可” 的框，选择最小面积的框作为回归目标。如果一个像素位置 (x, y) 和 bounding box B_i是相关的，则训练时的回归目标可以被格式化为如下形式：

在骨干网的后面连接了 4 层卷积层，来进行分类和回归，并且由于回归的目标总数正的，所以，作者在回归分支的后面使用exp(x)来将任何(0,∞) 的实数进行映射。所采用的分类器就是C 个二分类分类器。所采用的损失函数如下：

进一步，作者分析了FOCS可能存在的两个问题：（1）在 anchor-based 检测器中，由于降低分辨率导致的低 recall 可以通过使用低 IoU 阈值来得到补偿。但对于 FCOS，可能第一眼会觉得低分辨率会造成其 recall 比 anchor-based 方法低的原因在于其不可能恢复在最终的特征图上没有对应sample的目标。（2）在训练过程中，到底该位置应该回归哪个框？这个模棱两可的问题可能降低 FCN based 检测器。

为了解决上述问题，FCOS 直接限制 bbox 回归的数值的范围。

首先，在每个特征图的每个位置上计算回归目标值 t^* = (l^* , t^* , r^* , b^* )；接着，如果某个位置的结果满足max(l^* , t^* , r^* , b^*)>m_i或 max(l^* , t^* , r^* , b^*)<m_{i-1}，则认定该位置为负样本，也不用回归 bbox。m_i是在 level i 的特征图需要回归的最远距离。m_2, m_3, m_4, m_5, m_6分别设置为 0, 64, 128, 256, 512 和 ∞。由于不同大小的目标被分配到了不同 level 的特征图上，而且有重叠的目标一般大小都不一样，可以被分配到不同尺度的特征图上去，所以，多尺度金字塔特征能够很好的解决 FCOS 的前景模棱两可问题；最后，作者对不同尺度特征共享 head，可以提高检测效果，并提升了效率。但是，由于不同 level 的特征图需要回归不同尺度的目标，所以使用一个共享head是不太合理的。故此，作者没有使用标准的exp(x)，而是使用了 exp(s_ix)，s_i也是一个可训练的参数，可以根据特征图的 level 自动调节尺度。

虽然使用 FPN 可以弥补不同尺度目标的识别问题，但 FCOS 还是和 anchor-based 方法的效果有一定的差距。主要原因在于，预测生成了很多距离目标中心点很远的低质量 bbox。作者在原来的两个 branch 的基础上，添加了一个 centerness 分支，来预测每个位置的 “centerness”，即该位置和真实目标中心点的位置。Centerness 是给所有判定为正样本的样本点来计算的，判定为负样本的样本点是不会被计算 Centerness 的，可以看做是对所有的正样本，按其距离 gt 中心点的距离来设置权重，距离越近，则质量越高，权重越大，越有可能被 NMS 排序的时候排到前面。下面的公式展示了 centerness 真值的计算方法，loss 使用的是二值交叉熵损失函数。

从 anchor-based 检测器的角度来看，anchor-based 方法使用两个 IoU 阈值 T_{low}和T_{high}来将 anchor 分为 negative、ignore、positive。centerness 可以被看做一个 soft threshold。

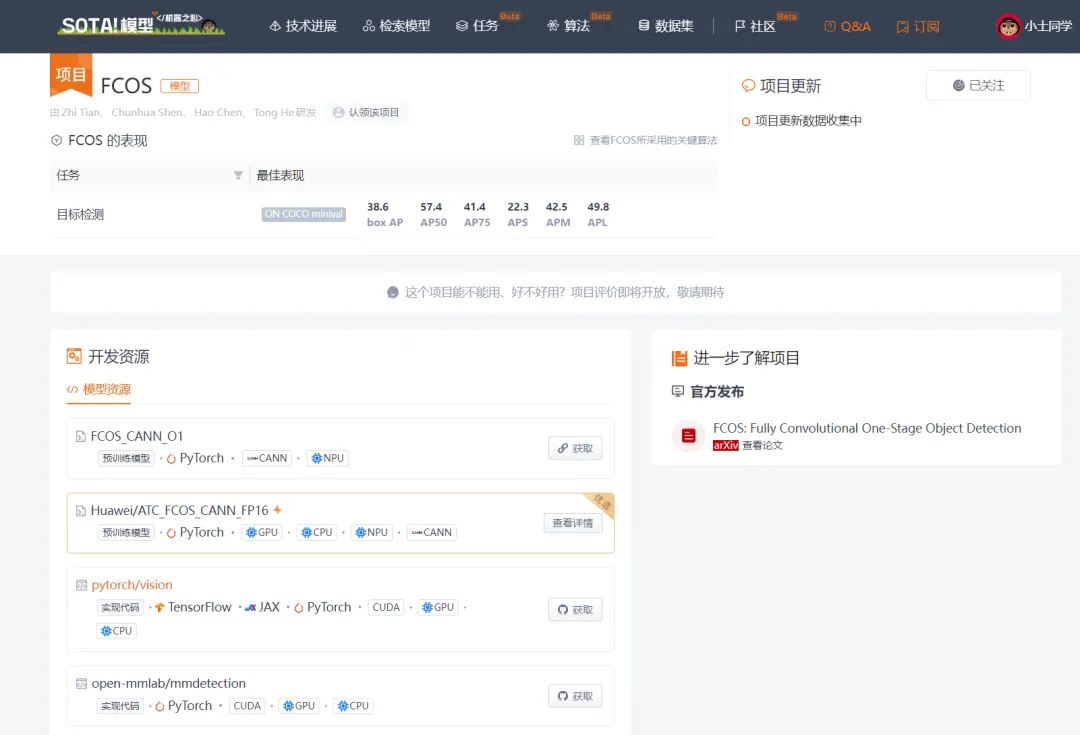

当前 SOTA！平台收录 FOCS 共 5 个模型实现资源。
