4.2.5.在Docker上使用Elastic Stack和 Kafka
创作人：刘晓国
你是否考虑分析和可视化地理数据？ 为什么不尝试 Elastic Stack？ 也就是所谓的 ELK
（Elasticsearch + Logstash + Kibana）或 Elatic Stack 不仅是 NoSQL数据库。 它是一个整体系统，可以实时存储，搜索，分析和可视化来自任何来源的数据。 在这种情况下，我们将使用有关华沙公共交通位置的开放数据。
本文中，我将介绍如何使用 Elastic Stack 和 Kafka 来监控公共交通的车辆。我们将使用

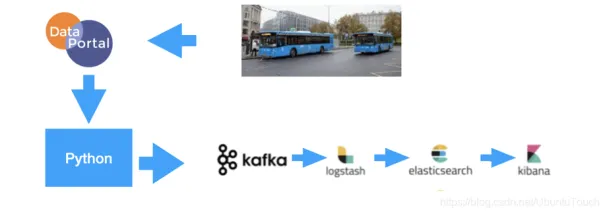

Docker 来部署所有需要的组件。下面是整个系统的框架图：
整个应用的框架如上：
· 汽车或公交的数据上传到一个数据平台。它提供 REST API 接口来被调用。
· Python 应用定时从 data portal 进行抓取数据，并同时发送到 Kafka
· Kafaka 的数据发送到 Logstash 进行加工，并导入到 Elasticsearch 中
· 在 Kibana 中对数据进行呈现
安装
Python
我们有一个应用是用 python 语言写的。你需要安装 python3 来运行该应用。
API key
为了测试这个应用，我们必须得到相应的华沙公共交通信息的 API key。
我们可以在地址：https://api.um.warszawa.pl/# 进行申请。

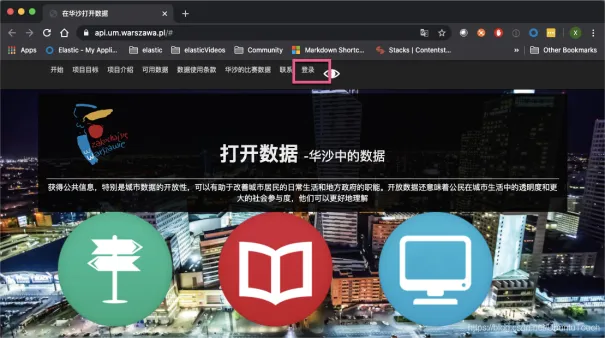

点击上面的 “登录” 链接，并进行脑力测试：

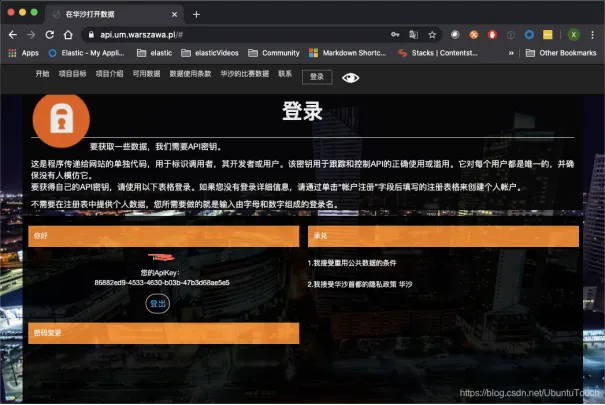

最终得到如上所示的 API key：86882ed9-4533-4630-b03b-47b3d68ae5e5。这个 key 将在一下的 python 应用中使用。
Elastic Stack 及 Kafka
你需要安装 Docker 来实现 Elastic Stack 及 Kafka 的安装。
本展示的所有的源码可以在地址：https://github.com/liu-xiao-guo/wiadro-danych-kafka-to-es-ztm 进行下载。
Docker-compose 包含 Elasticsearch，Kibana，Zookeeper，Kafka，Logstash 和应用程序 Kafka Streams （由于一些原因，在本展示中将不被采用）。
docker-compose.yml
version: '3.3' services: elasticsearch: image: docker.elastic.co/elasticsearch/elasticsearch:7.7.0 restart: unless-stopped environment: - discovery.type=single-node - bootstrap.memory_lock=true - "ES_JAVA_OPTS=-Xms512m -Xmx512m" ulimits: memlock: soft: -1 hard: -1 volumes: - esdata:/usr/share/elasticsearch/data ports: - 9200:9200 kibana: image: docker.elastic.co/kibana/kibana:7.7.0 restart: unless-stopped depends_on: - elasticsearch ports: - 5601:5601 volumes: - kibanadata:/usr/share/kibana/data zookeeper: image: 'bitnami/zookeeper:3' ports: - '2181:2181' volumes: - 'zookeeper_data:/bitnami' environment: - ALLOW_ANONYMOUS_LOGIN=yes kafka: image: 'bitnami/kafka:2' ports: - '9092:9092' - '29092:29092' volumes: - 'kafka_data:/bitnami' environment: - KAFKA_CFG_ZOOKEEPER_CONNECT=zookeeper:2181 - ALLOW_PLAINTEXT_LISTENER=yes - KAFKA_CFG_LISTENERS=PLAINTEXT://:9092,PLAINTEXT_HOST://:29092 - KAFKA_CFG_LISTENER_SECURITY_PROTOCOL_MAP=PLAINTEXT:PLAINTEXT,PLAINTEXT_HOST:PLAINTEXT - KAFKA_CFG_ADVERTISED_LISTENERS=PLAINTEXT://kafka:9092,PLAINTEXT_HOST://localhost:29092 depends_on: - zookeeper ztm_kafka_streams: image: "maciejszymczyk/ztm_stream:1.0" environment: - APPLICATION_ID_CONFIG=awesome_overrided_ztm_stream_app_id - BOOTSTRAP_SERVERS_CONFIG=kafka:9092 depends_on: - kafka logstash: image: docker.elastic.co/logstash/logstash:7.7.0 volumes: - "./pipeline:/usr/share/logstash/pipeline" environment: LS_JAVA_OPTS: "-Xmx256m -Xms256m" depends_on: - elasticsearch - kafka volumes: esdata: driver: local kibanadata: driver: local zookeeper_data: driver: local kafka_data: driver: local
我们在自己电脑的 console 中打入如下的命令：
docker-compose up

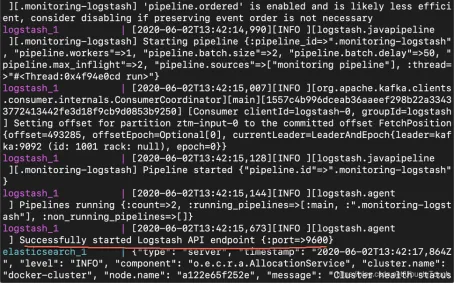

我们可以看到如下的画面：
从上面我们可以看出来 Logstash 已经被成功地启动。

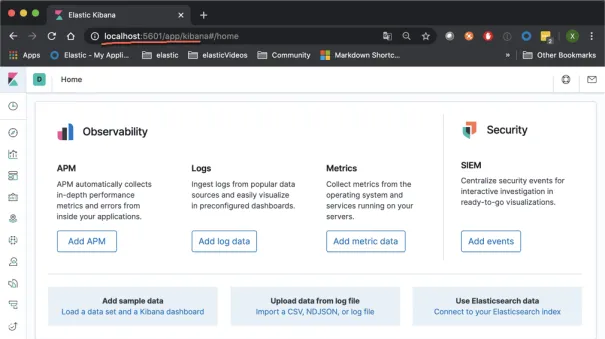

我们在浏览器的地址栏中输入地址：http://localhost:5601
我们可以看到 Kibana 已经成功启动，这也意味着 Elasticsearch 被成功地运行起来了。
配置及运行
Logstash
我们使用如下的 pipeline 来实现对数据的处理：
pipeline/kafka_to_es.conf
input { kafka { topics => "ztm-input" bootstrap_servers => "kafka:9092" codec => "json" } } filter { mutate { convert => {"Lat" => "float"} convert => {"Lon" => "float"} add_field => ["location", "%{Lat},%{Lon}"] remove_field => ["Lat", "Lon"] } } output { stdout { codec => rubydebug } elasticsearch { hosts => ["elasticsearch:9200"] index => "ztm" } }
它从 Kafaka 的 "ztm-input" topic 获取数据，并把相应的 Lat 及 Lon 字段合并成为一个
location 字段。在 output 的部分，我们把数据导入到 Elasticsearch 之中。
Elasticsearch
我们使用了索引生命周期管理机制， 而不是将记录放入诸如 ztm-2020.05.24 之类的索引中。它使你可以自动执行索引的寿命。 它会自动进行汇总，并根据你配置策略的方式更改索引属性（热-热-冷架构）。假设我希望在索引达到1GB或30天过去后进行 rollover，我们在 Kibana
中执行如下的命令：
PUT _ilm/policy/ztm_policy { "policy": { "phases": { "hot":{ "actions": { "rollover": { "max_size": "1gb", "max_age": "30d" } } } } } }
你还需要一个模板，该模板具有 ztm_policy 将连接到的适当 mapping。 如果没有 mapping，Elasticsearch 将不会猜测到 location 字段为 geo_point 的数据类型，并且时间字段将是纯文本。
PUT _template/ztm_template { "index_patterns": ["ztm-*"], "settings": { "number_of_shards": 1, "number_of_replicas": 0, "index.lifecycle.name":"ztm_policy", "index.lifecycle.rollover_alias": "ztm" }, "mappings": { "properties": { "@timestamp": { "type": "date" }, "@version": { "type": "text", "fields": { "keyword": { "type": "keyword", "ignore_above": 256 } } }, "bearing": { "type": "float" }, "brigade": { "type": "keyword" }, "distance": { "type": "float" }, "lines": { "type": "keyword" }, "location": { "type": "geo_point" }, "speed": { "type": "float" }, "time": { "type": "date", }, "vehicleNumber": { "type": "keyword" } } } }
现在该使用适当的别名创建第一个索引了。
PUT ztm-000001 { "aliases": { "ztm": { "is_write_index":true } } }
我们在 Kibana 中运行上面的三个命令。
Python 脚本
首先，我们必须获得所需要的 API key。这个在上面我们已经讲述了。
ztm.py
import requests import json import time from kafka import KafkaProducer token = '86882ed9-4533-4630-b03b-47b3d68ae5e5' url = 'https://api.um.warszawa.pl/api/action/busestrams_get/' resource_id = 'f2e5503e927d-4ad3-9500-4ab9e55deb59' sleep_time = 15 bus_params = { 'apikey':token, 'type':1, 'resource_id': resource_id } tram_params = { 'apikey':token, 'type':2, 'resource_id': resource_id } while True: try: r = requests.get(url = url, params = bus_params) data = r.json() producer = KafkaProducer(bootstrap_servers=['localhost:29092'], value_serializer=lambda x: json.dumps(x).encode('utf-8'), key_serializer=lambda x: x ) print('Sending records...') for record in data['result']: print(record) future = producer.send('ztm-input', value=record, key=record["VehicleNumber"].encode('utf-8')) result = future.get(timeout=60) except: print("¯\_(ツ)_/¯") time.sleep(sleep_time)
上面的代码其实是蛮简单的。它定时从 API portal 获取公交系统的位置信息，并转发到Kafka。
我们使用如下的命令来运行上面的应用：
python3 ztm.py

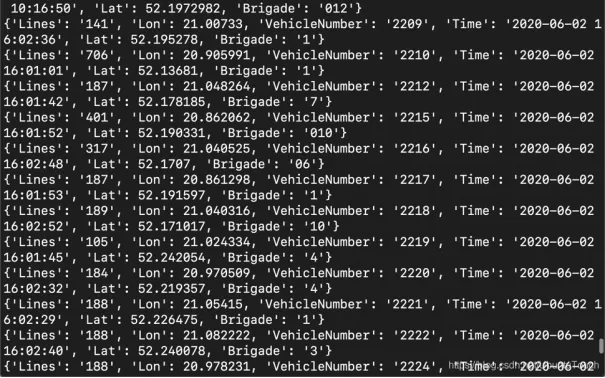

这个时候，我们可以在屏幕上看到所获得很多的关于公交系统车辆的信息。

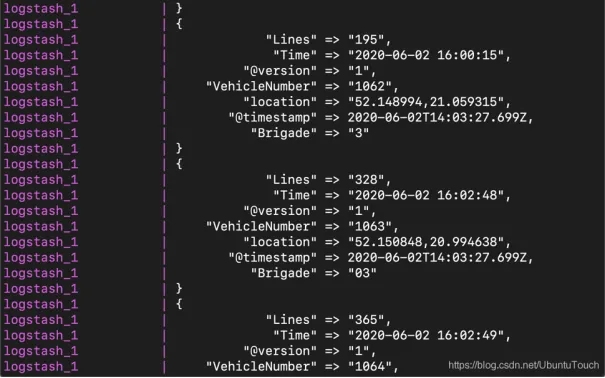

我们可以转到运行 docker-compopse up 命令的那个 console，我们可以看到如下的信息：
它表明我们的 Logstash 是在正常工作。
