【MKS_GEN_L 主板使用说明书】

简介: 特别注意🧨🧨🧨:1.通电前请确保正负极正确连接⒉请不要在通电的情况下插拔电机和驱动,容易造成驱动烧坏;也不要在电机运行过程中调电流。正确的做法是先断开电源,拔掉电机,再重新上电,调电位器,测量电位器上的电压,直到测量的电压与预期的相同。切勿插反驱动,否则会烧坏驱动,甚至会烧坏主板!3.建议固件烧录的过程不要同时接USB线和12V电源。通过USB线烧录完成之后,再对12V进行连接。

1. 描述

V1.0和V2.1的区别:在MKS GEN_L V2.1上 MKS TMC2130 SPI,MKS TMC2208、MKSTMC2209 UART模式直插接用,通过跳线帽跳线,不用飞线。




  • 将2560及 ramps1.4集合在一块板子上,解决了Ramps1.4组合接口繁琐、易初故障的问题
  • 用户可自己更换电机驱动,支持4988驱动和8825驱动、TMC2100 驱动。
  • 预留外接驱动信号,可外接大驱动来驱动57.86电机。
  • 采用高质量MOSFET管,散热效果更好,保证长时间工作稳定。
  • 采用专用电源芯片,支持12V-24V电源输入,解决Ramps电压转换芯片发热、供电不足问题。
  • 稳定可靠的滤波电路大大降低干扰的可能性,最大可能的避免打印过程中出现的死机、乱跑等现象。
  • 采用CH340串口芯片,在确保稳定可靠的前提下,降低成本,更是解决了以往16U2难装驱动的问题。
  • 可以接受24V输入,同样系统功率下可以把热床电流减小到1/4,有效解决热床MOS管发热问题。
  • 使用开源固件 Marlin,配置和ramps1.4完全相同,可直接替代 Ramps1.4.
  • 可直接连接2004LCD 显示屏及12864LCD 显示屏,可支持创客开发的TFT28、TFT32触摸屏。
  • XYZ轴分别采用不同颜色的端子来对应电机和限位开关,方便接线。
  • 人性化的设计,用不同颜色的端子区分驱动方向,降低插反的概率,防止因驱动插反而损坏主板。
  • 将2560和Ramps1.4集成到一块PCB,布线更简单,更稳定,支持marlin 1.x和marlin 2.xx,支持MKS TFT系列等
  • 从 V1.0 开始的硬件并添加对 TMC UART、SPI 模式的支持
  • MKS 建议您使用 V2.1 版本,因为它支持更多功能

2. 特征

  • 高性能、低功耗 Atmel® AVR® 8 位微控制器 AMEGA2560-16AU
  • Suooprt DC12-24 VIN
  • Dcin-Dc5v 使用 MP1584EN, 3A, 1.5MHz, 28V 降压转换器
  • 热床使用HY3403D,参数为30V/100A
  • HOT-END和FAN使用HY1403D,参数为30V/42A
  • 3 NTC100K TH1,TH2,TB 温度测量
  • 集成 5 个 ASIX接口
  • 通过 EXP1 EXP2 支持 LCD 和通过 AUX-1 支持 MKS TFT 系列屏幕
  • 通过 USB 上传固件
  • 添加对 TMCUART、SPI 模式的支持

主板参数:

主板型号: MKS GEN_LV2.1 微处理器: ATMEGA2560
外双尺寸: 110*84mm 安装孔尺寸: 102*76mm
输入电压: 12V~24V 5A~15A 电机驱动器: 2208,2209,2225,2226,4988,8825,8729等驱动
温度传感器接口: NTC 100K 支持触摸屏: LCD/ LCD2004、LCD12864、摸屏MKS MINI12864V1.0、MKS MINI12864 V3.0.MKS系列
支持打印文件格式: G-code 支持机器结构: XYZ、 delta 、 kossel 、Ultimaker . corexy
推荐软件: Cura 、 Simplify3d、Pronterface 、Repetier-Host 固件更新: 通过USB连接电脑更新

3. 主板封装

3.1 尺寸图


整体尺寸为11084mm,螺栓固定孔位为10276mm


3.2 接线图

3.2.1 MKS GEN_L V1.0系统连接图



3.2.2 MKSGEN_L V2.1系统连接图

中文版



英文版



V2.1相对V1.0版本优化散热,以及减少串口下载晶振(减少物料)


4. 引脚排列

MKS GEN_LV1.0:


MKS GEN_LV2.1:



怎加更多端口细节


5. GEN_LV2.1驱动设置

注意:以下设置是基于MKS系列的驱动进行的设置,不同厂家的驱动可能设置的方式有所不同。


5.1 Step/dir普通运行模式

在普通模式的情况下,(如A4988,LV8729,TB67s109)通过跳线帽调节驱动的细分。可以根据自身需求,将跳线帽插到右侧两排黑色排针的M0,M1,M2处,进而实现对细分的调节。

注意:在普通的模式下第四个插针,建议不要插跳线帽。如果插上跳线帽可能会影响部分驱动的使用。(如TB67S109)



5.2 Uart模式(MKS TMC2208 V2.0)

电机驱动在UART模式下,可以直接在Marlin固件中直接进行电流、工作模式的配置。以TMC2208为例,使用的UART模式的情况下,需要做到以下几点。(图文配合理解)如图所示


驱动下面跳线帽需要全部取出(不能带有跳线帽)。

在主板上的UART插针处,插上跳线帽。

在marlin固件进行驱动部分的设置(详情请参考说明书)


5.3 SPI模式

SPI模式由于主板内部线路的支持, TMC2130或者其他类型驱动的SPI模式不再需要进行跳线,直接跳线帽即可完成设置,如下图所示

左侧绿色四排全部插上跳线帽。SPI模式marlin固件设置(详情请参考说明书)。

目录
打赏
0
0
0
0
47
分享
相关文章
嵌入式 STM32 实现STemwin移植+修改其配置文件,驱动LCD显示文本 (含源码,建议收藏)
嵌入式 STM32 实现STemwin移植+修改其配置文件,驱动LCD显示文本 (含源码,建议收藏)
USB3.0、3.1、3.2...各版本区别
USB3.0、3.1、3.2...各版本区别
2295 0
USB3.0、3.1、3.2...各版本区别
Mac 电脑系统重装(详细流程,包含 Intel、Apple M系列)(下)
Mac 电脑系统重装(详细流程,包含 Intel、Apple M系列)(下)
187 0
Windows操作系统: PCIE Axidma篇 1 BAR扫盲

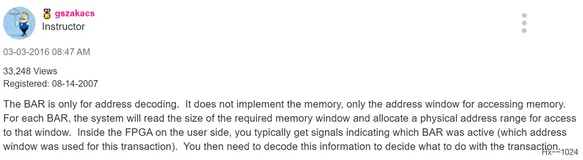

设备在系统的PCI地址空间里申请一段来用,所申请的空间基址和大小保存在BAR寄存器里。BAR里的只是PCI域的地址空间,需要映射到IO地址空间里或者内存地址空间里之后软件才能使用。映射到IO空间的话,用IO读写指令和函数去访问设备;映射到内存空间的话,首先得到的是物理地址,映射到虚拟地址后就可以像用指针那样访问。IO BAR和MEM BAR分别是映射到IO空间和内存空间的BAR;BAR寄存器的0位指示要映射到哪,有的设备这位可以由用户设置,有的只读。
