引言

在上篇文章《钉钉 ANR 治理最佳实践 | 定位 ANR 不再雾里看花》中介绍了因为 ANR Trace 刻舟求剑的问题，导致 ANR 监控平台中排名第一的往往都是 nativePollOnce。也说明基于 ANR Trace 里的堆栈进行聚合并不能定位到 App 的头部 ANR 问题。

本文将重点介绍 ANRCanary 的 ANR 归因算法和 ANR 归因聚合上报的能力，帮助研发人员更快的分析和定位头部 ANR 问题。

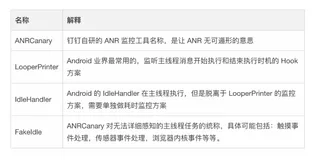

1. 术语表

2. 其他 ANR 原因

在 App 的运行环境中，主线程并非独立存在的，因此导致 ANR 的原因也不一定都是长耗时主线程任务。接下来聊聊钉钉遇到的其他原因导致 ANR 的两种情况。

2.1 线程死锁检测

线程死锁是导致 ANR 的原因之一。两个子线程发生死锁会产生连锁反应，可能会让主线程进入阻塞状态，从而导致 ANR 。

背景知识

如上图所示，线程死锁的原因，通常是两个或多个线程在锁操作的过程中，出现了循环等待的情况而导致的。

所以关键点是：拿到线程的持有锁和等待锁信息，再配合有向无环图算法，检测是否存在循环依赖，就可以做到死锁检测。

获取线程锁信息

先来看 VMStack：VMStack 源码^[1]

/**
 * @hide
 */
public final class VMStack {
   ......
    /**
     * @hide
     */
    @SystemApi(client = MODULE_LIBRARIES)
    native public static @Nullable AnnotatedStackTraceElement[] getAnnotatedThreadStackTrace(Thread t);
  ......
}

系统隐藏类 VMStack#getAnnotatedThreadStackTrace() 接口详细定义如上图所示，基于该接口可以获取线程的 AnnotatedStackTraceElement[]。

接下来，再看看 AnnotatedStackTraceElement: AnnotatedStackTraceElement 源码^[2]

*
 * A class encapsulating a StackTraceElement and lock state. This adds
 * critical thread state to the standard stack trace information, which
 * can be used to detect deadlocks at the Java level.
 *
 * @hide
 */
@SystemApi(client = MODULE_LIBRARIES)
public final class AnnotatedStackTraceElement {
    private StackTraceElement stackTraceElement;
    private Object[] heldLocks;
    private Object blockedOn;
}

隐藏类 AnnotatedStackTraceElement 接口详细定义如上图所示，系统定义这个类的最初目的也是为了做死锁检测。

其中：成员变量 heldLocks 为线程持有锁对象数组，成员变量 blockedOn 为线程等待锁对象。

通过反射手段，可以获取这些锁信息，然后基于这些锁信息就可以进行死锁检测。

死锁检测完整流程

线程死锁检测的整个过程详细描述如下：

• 死锁检测模块获取到所有线程对象之后，以线程对象为参数，通过反射机制调用 VMStack#getAnnotatedThreadStackTrace() 接口。会得到线程的 AnnotatedStackTraceElement 数组。
• 死锁检测模块在拿到所有线程的 AnnotatedStackTraceElement 数组之后，死锁检测模块将其封装成 Node 集合，Node 里包含锁之间的依赖关系：持有锁对象依赖等待锁对象。
• 死锁检测模块将 Node 集合给到有向无环图模块进行环路检测。
• 有向无环图模块会返回环路检测结果。死锁检测模块如果发现存在环路，则判断为存在死锁。

案例分享

子进程线程死锁导致主进程 ANR

{
 "case1":{
  "threadName":"thread-1",
  "threadStackList":[
   "com.alibaba.dingtalk.android.o.a(Unknown Source:???)",
   "- waiting on <90707987> (a com.alibaba.dingtalk.android.o)",
   "com.alibaba.dingtalk.android.q.a(SourceFile:???)",
   "- locked <106576464> (a com.alibaba.dingtalk.android.v)",
   "com.alibaba.dingtalk.android.v.a(SourceFile:???)",
   "- locked <106576464> (a com.alibaba.dingtalk.android.v)",
   "com.alibaba.dingtalk.android.xxx.hta(SourceFile:???)",
   "com.alibaba.dingtalk.mp.service.psc$b$b.run(SourceFile:???)",
   "android.os.Handler.handleCallback(Handler.java:900)",
   "android.os.Handler.dispatchMessage(Handler.java:103)",
   "android.os.Looper.loop(Looper.java:219)",
   "android.os.HandlerThread.run(HandlerThread.java:67)"
  ]
 },
 "case2":{
  "name":"thread-2",
  "threadStackList":[
   "com.alibaba.dingtalk.android.r.a(SourceFile:???)",
   "- waiting on <106576464> (a com.alibaba.dingtalk.android.v)",
   "com.alibaba.dingtalk.android.r.a(SourceFile:???)",
   "com.alibaba.dingtalk.android.o.a(SourceFile:???)",
   "- locked <90707987> (a com.alibaba.dingtalk.android.o)",
   "com.alibaba.dingtalk.android.r.b(SourceFile:???)",
   "com.alibaba.dingtalk.android.o$h.b(SourceFile:???)",
   "com.alibaba.dingtalk.android.r0$b.b(SourceFile:???)",
   "com.alibaba.dingtalk.android.d0$d.run(SourceFile:???)",
   "android.os.Handler.handleCallback(Handler.java:900)",
   "android.os.Handler.dispatchMessage(Handler.java:103)",
   "android.os.Looper.loop(Looper.java:219)",
   "android.os.HandlerThread.run(HandlerThread.java:67)"
  ]
 }
}

ANRCanary 收集到死锁信息示例如上：

• 该案例属于非常经典的案例，我们从线上监控到主进程发生 ANR，从 ANR Trace来看，都是卡在跨进程通信。
• 由于子进程没有发生 ANR，所以缺乏子进程的 Trace 信息，无法定位到跨进程通信耗时的根本原因。
• 但是从 ANRCanary 的死锁监控日志中，发现子进程线程死锁的上报记录。
• 如上所示，两个线程进入循环等待的状态：

• 线程 thread-1 持有锁 ID：106576464， 等待着锁 ID：90707987
• 线程 thread-2 持有锁 ID：90707987，等待着锁 ID：106576464

• 在解决子进程线程死锁的问题之后，主进程的 ANR 问题也得到解决。

2.2 Barrier 消息泄露

Barrier 消息泄露是导致 nativePollOnce ANR 的原因之一，同时一旦发生 Barrier 消息泄露，用户会连续 ANR ，非常容易引起客诉。

Android 的 Barrier 消息机制

• Android 的 Barrier 消息是消息队列中的一类特殊消息，并不能被执行，是为了让主线程优先执行 UI 刷新类消息（也称为异步消息）而存在的。
• Barrier 消息像一道栅栏，将消息队列里的普通消息先拦住，等最后一个 UI 刷新类消息（也称为异步消息）执行完以后，撤掉栅栏，普通消息（包括会导致 ANR 的消息）才得以继续执行。
• 如上图所示，在 Barrier 消息的作用下，消息队列中的任务执行顺序变为：1，4，5，2，3，6 。

ANRCanary 的消息泄露检测机制具体实现如下：

• 独立子线程定时触发，当主线程中消息队列的第一个消息为 Barrier 消息，且该 Barrier 消息阻塞超过 10 秒，认定为疑似 Barrier 泄露，启动校验机制。
• 校验机制会往主线程依次分别发送三个异步消息，三个同步消息，共 6 个消息。
• 其中异步消息会对一个校验值 +1， 同步消息会将校验值赋 0 。
• 如果前面的 Barrier 消息没有发生泄露，则异步消息和同步消息会依次执行，校验值最终为 0 。
• 如果 Barrier 消息发生了泄露，则只有异步消息会执行，校验值最终会变为 3 。
• 当校验值变为 3 ，则可以认定为发生了 Barrier 泄露，检测机制会执行该 Barrier 消息的移除，自动修复该异常。

3. 聚合签名

如果要建一份基于 ANR 归因的大盘报表，需要从用户每次 ANR 信息中提取出一个 KEY 字符串，称之为聚合签名，对于聚合签名的规则要求基本如下：

• 不同的 ANR 原因，聚合签名不相同
• 不同用户，相同的 ANR 原因，聚合签名相同
• 不同 App 版本，相同的 ANR 原因，聚合签名相同
• 聚合签名数量不能无限扩张

下面以一个最复杂的 Huge 类型的  Android Message 任务为例，说明一下聚合签名的组成部分。

huge|Choreographer$FrameHandler|Choreographer$FrameDisplayEventReceiver|0|andorid.widget.ListView.makeAn

一个 Android Message 任务的聚合签名由三部分组成：

• 归因类型：导致 ANR 的主要原因类型。
• 消息信息：具体包含：Handler 类信息，Runnable 类信息，what 信息。
• 关键函数信息：依据提取出来的关键函数信息可以进一步拆分，将同一个函数导致的 ANR 问题，聚合在一起。

4. ANR 归因计算

ANRCanary 信息的生成时机是在用户发生 ANR 时，这时拿到的第一手资料包括：历史任务，当前 Running 任务，Pending 消息列表相关的各种信息。

ANR 归因计算的目标就是基于这第一手资料，将导致 ANR 的原因确定下来。

5. 关键函数提取

一个主线程任务（比如 Activity 启动等）执行涉及的代码可能会非常多，不同用户导致消息执行耗时的原因可能也不尽相同，需要基于堆栈比较，得出最耗时函数，称之为关键函数。

5.1 样例说明

为了方便说明，先将问题简化为假设所有的堆栈深度为 10 ，且堆栈之间的采样间隔是一样的。

• 样例3：

• 假设一个任务里面有4份堆栈，4 份堆栈的相同深度为5，中间两个堆栈相同的深度为 8 。
• 左边函数更耗时，右边的函数更深，此时应该如何取舍呢？

5.2 归一化权值计算

• 将耗时（duration）和栈深度（deep）两个数据，分别作为 X 轴和 Y 轴。
• 以样例 3 为例，最大耗时值为 4 （因为是 4 份堆栈），最大深度为 10 。
• 则左边的函数，耗时为 4 ，归一化之后为 1.0 ；深度为 5 ，归一化之后为 0.5 。
• 则右边的函数，耗时为 2 ，归一化之后为 0.5 ；深度为 8 ，归一化之后为 0.8 。
• 分别计算左边函数和右边函数到原点的距离，由此得出左边函数比右边函数权值更大，因此应该取左边的函数。

5.3 无关键函数

聚合签名中没有关键函数的情况，主要有两种：

• 如果该 Huge 任务，只有一个或没有堆栈，无法进行堆栈比较，自然就没有关键函数。
• 如果关键函数就是消息执行的根函数，比如：Handler#handleMessage 或 Runnable#run ，也应该当做没有关键函数处理。

6. ANR 归因监控平台

基于聚合签名进行聚合计数并排序，可以得出 App 中头部 ANR 问题的排名。由于该排名方式和Crash SDK 的 ANR Trace 堆栈聚合的排名方式不相同，因此排名第一的将不再是 nativePollOnce。
