位逻辑指令是PLC编程中最基本、使用最频繁的指令，按不同的功能和用途具有不同的形式，总的来说可以分为下述几大类：标准位逻辑指令、置位/复位指令、立即位逻辑指令、其他位逻辑指令。

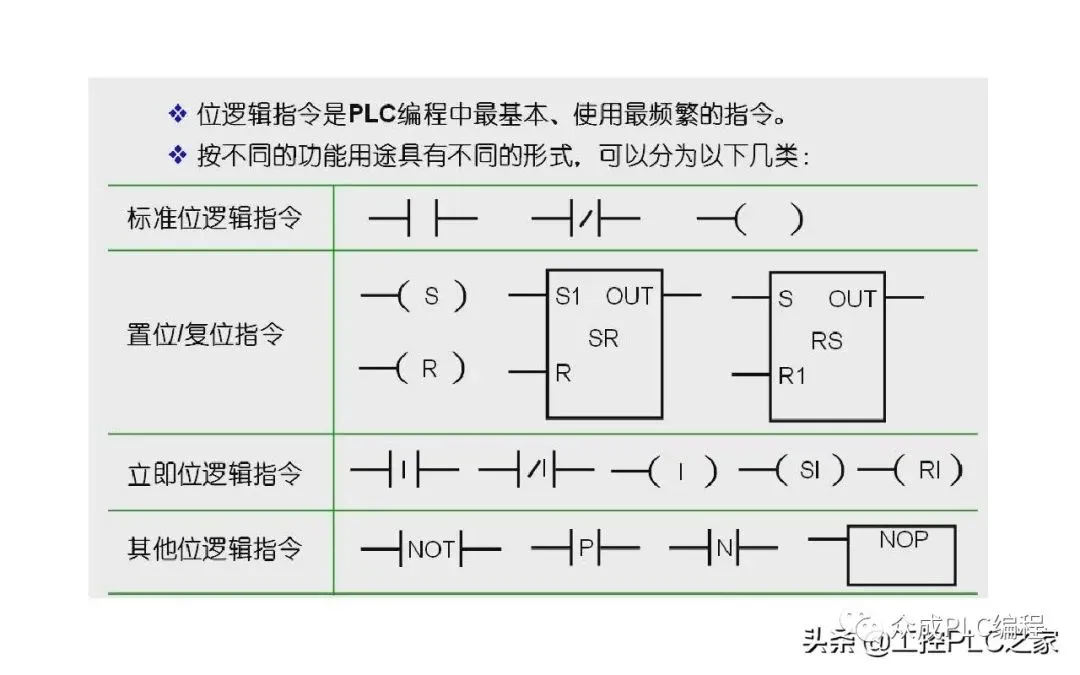

位逻辑指令分类

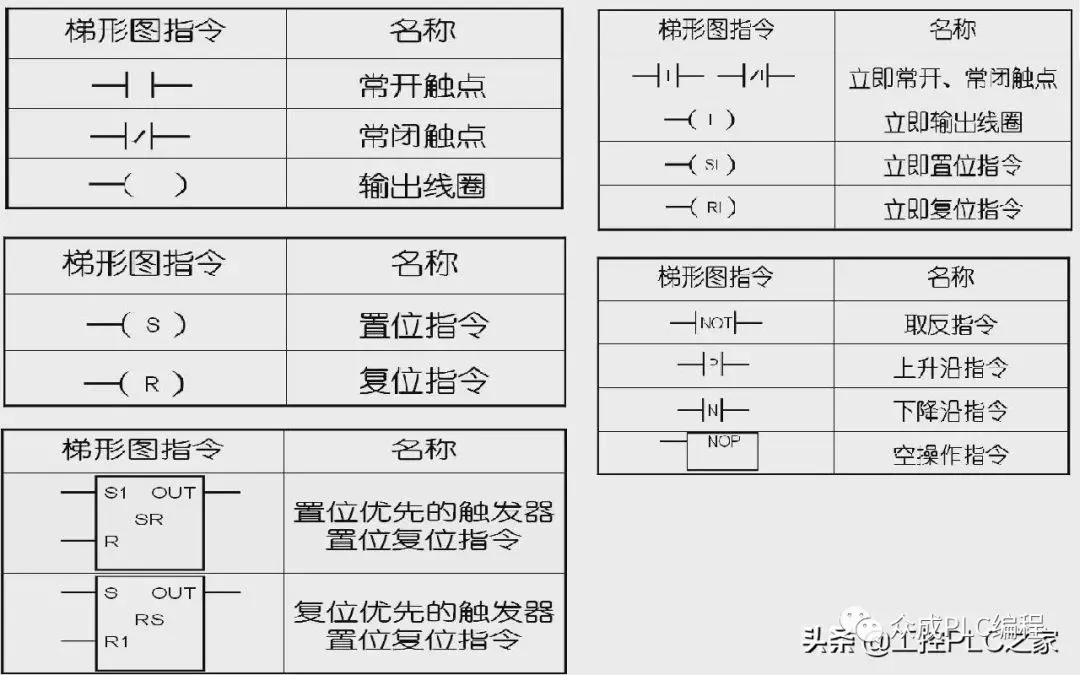

标准位逻辑指令包括常开触点、常闭触点和输出线圈指令；置位/复位指令包括置位指令、复位指令、置位优先RS触发器指令和复位优先RS触发器指令；立即位逻辑指令包括立即常开或立即常闭触点指令、立即输出线圈指令、立即置位指令、立即复位指令，指令中都带有I标识；其它位逻辑指令包括取反指令、上升沿指令、下降沿指令和空操作指令。
标准位逻辑指令
下面我们以起保停控制程序为例来讲解一下位逻辑指令的使用。要求编写起保停控制程序，即按下瞬动按钮I0.0启动电动机Q0.0，按下瞬动按钮I0.1停止电动机Q0.0。首先，我们双击桌面上的STEP7-Micro/WIN SMART编程软件图标，启动编程软件，从指令树的位逻辑指令选项中选择一个常开触点，拖放到程序编辑器的程序段1中，输入地址I0.0作为启动触点，拖动一个常闭触点与其串联，输入地址I0.1作为停止触点，拖放一个输出线圈，输入地址Q0.0作为起保停电路的输出线圈。
拖放触点和线圈

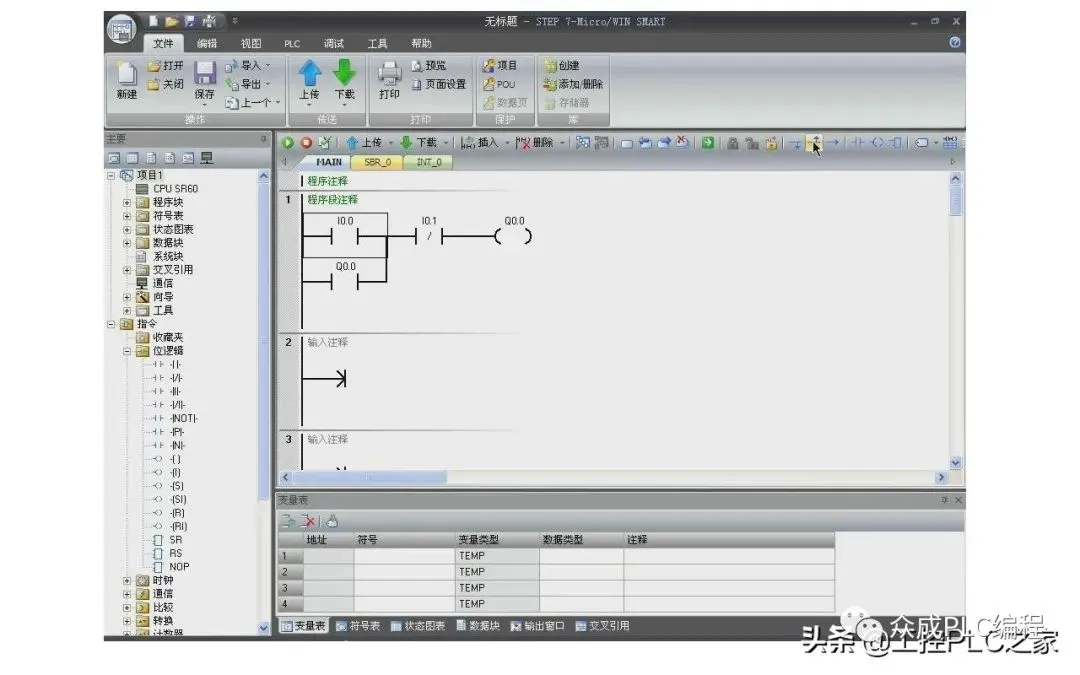

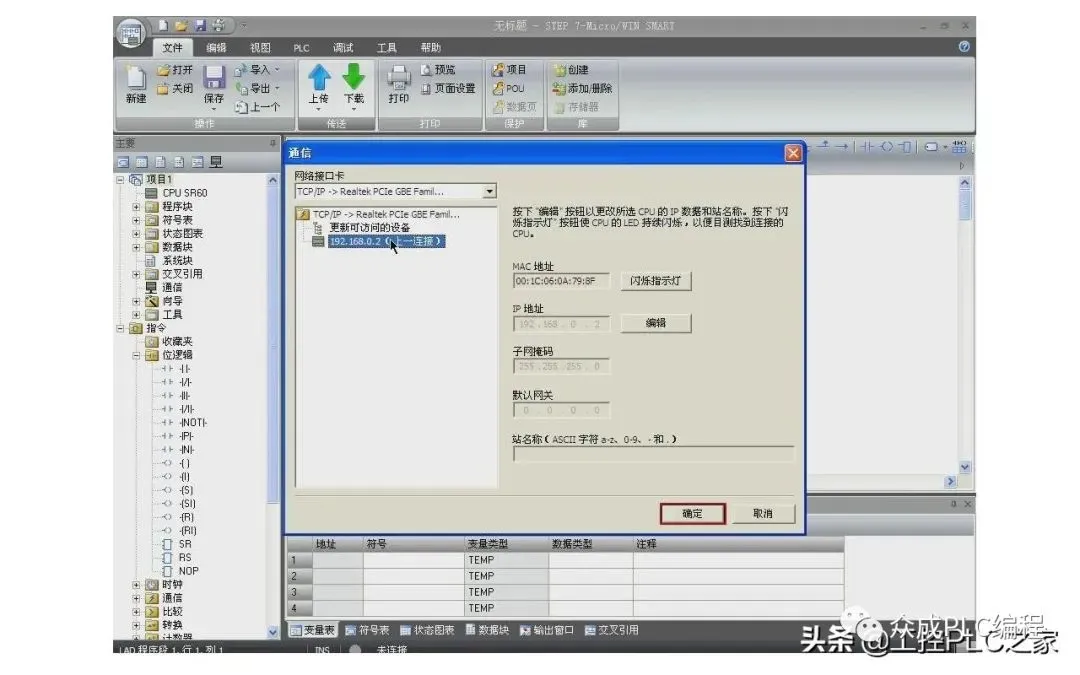

在常开触点I0.0的下方拖放一个Q0.0的常开触点，单击工具栏中的插入向上垂直线按钮与其并联，作为自锁触点，这样一个简单的起保停控制程序的编写就完成了。编译、下载程序到S7-200 SMART。单击菜单中的下载按钮，在打开的通信对话框中选择要访问的CPU，单击确定进行下载，下载完成后关闭对话框。
下载程序

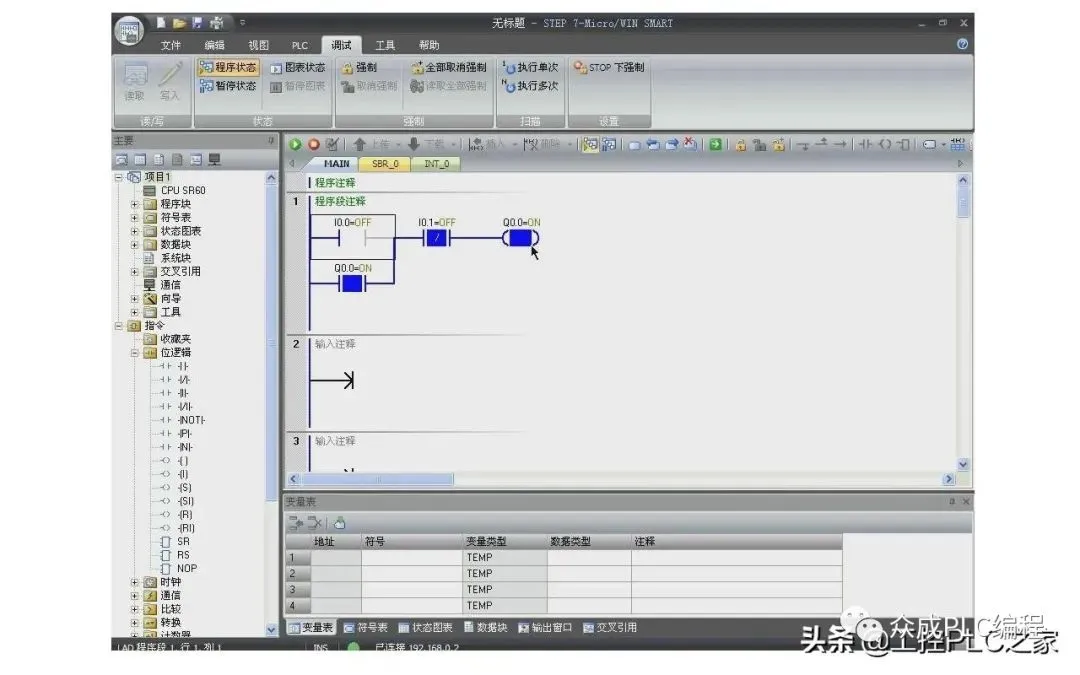

我们可以在线查看程序的运行情况。单击PLC菜单下的运行按钮，运行项目，单击调试菜单下的程序状态按钮，在线观察程序的执行情况。按下启动按钮I0.0，可以看到输出线圈Q0.0接通，按下停止按钮I0.1，可以看到输出线圈Q0.0断开。
在线查看程序运行

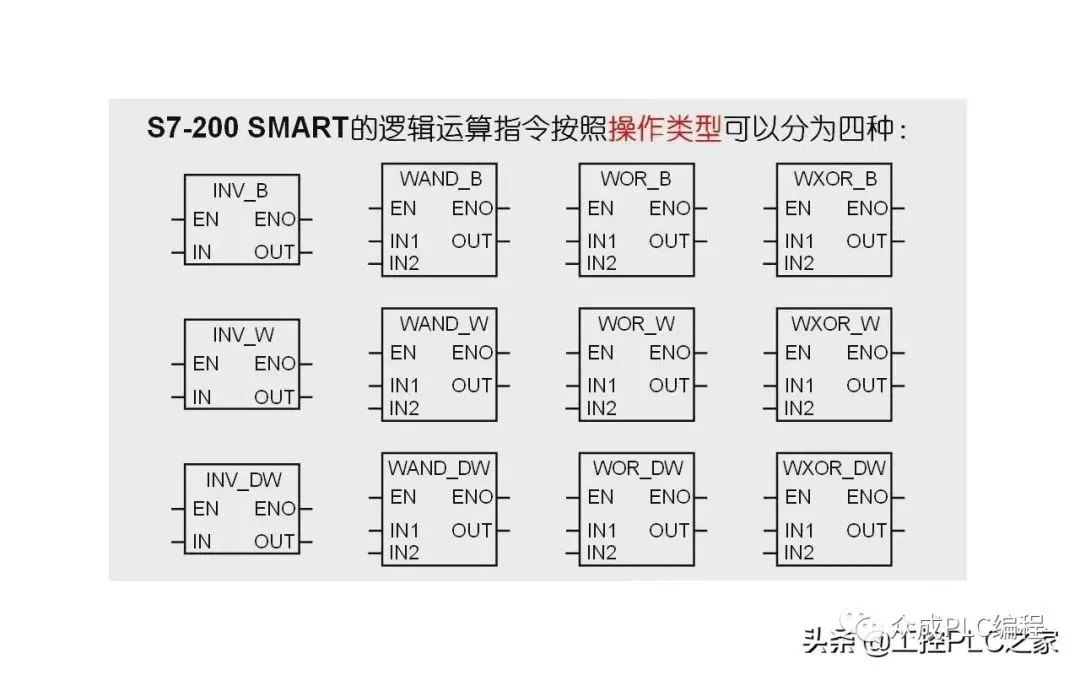

S7-200 SMART逻辑运算指令按照操作类型可以分为四种：取反指令、逻辑与指令、逻辑或指令和逻辑异或指令。如下图所示，四列对应四种操作类型：
逻辑运算指令按操作类型可分为四种

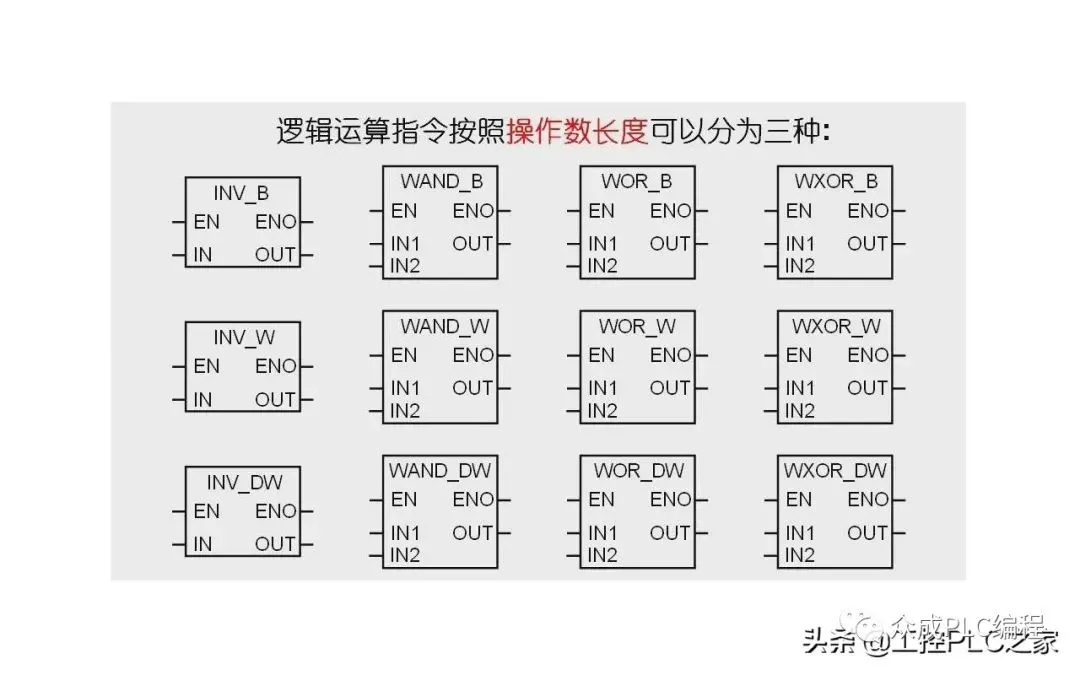

S7-200 SMART逻辑运算指令按照操作数长度可以分为三种：字节逻辑运算指令、字逻辑运算指令、双字逻辑运算指令。如下图所示，三行对应三种操作数长度类型：
逻辑运算指令按操作数长度可分为三种

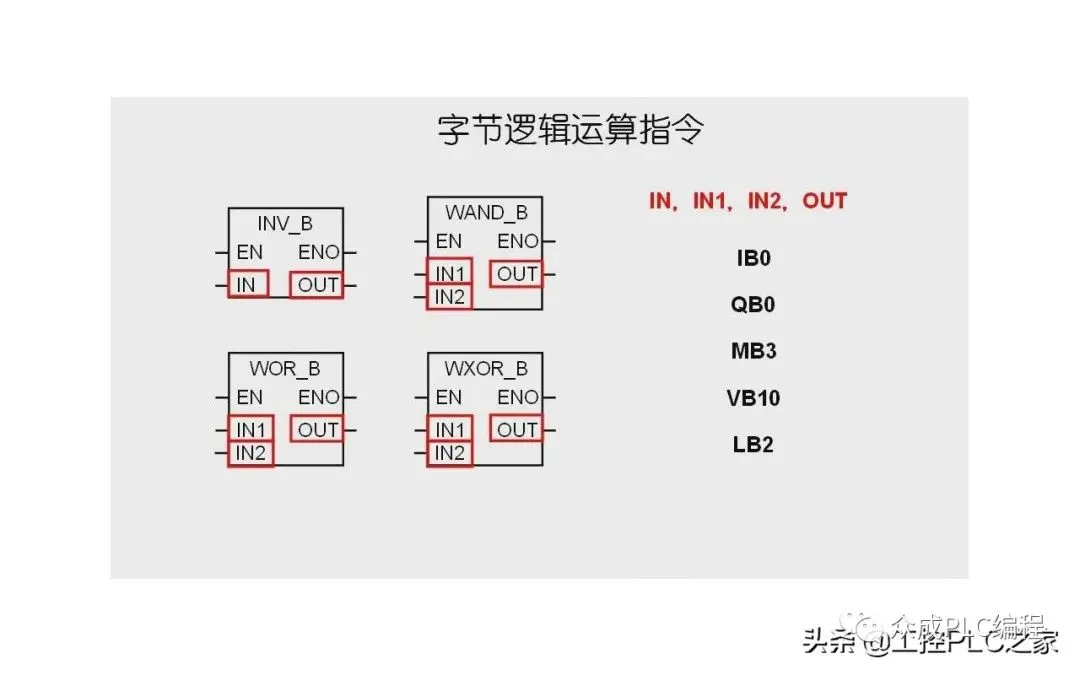

字节逻辑运算指令是对单字节数据进行逻辑操作，其操作数为八位无符号数。
字节逻辑运算指令

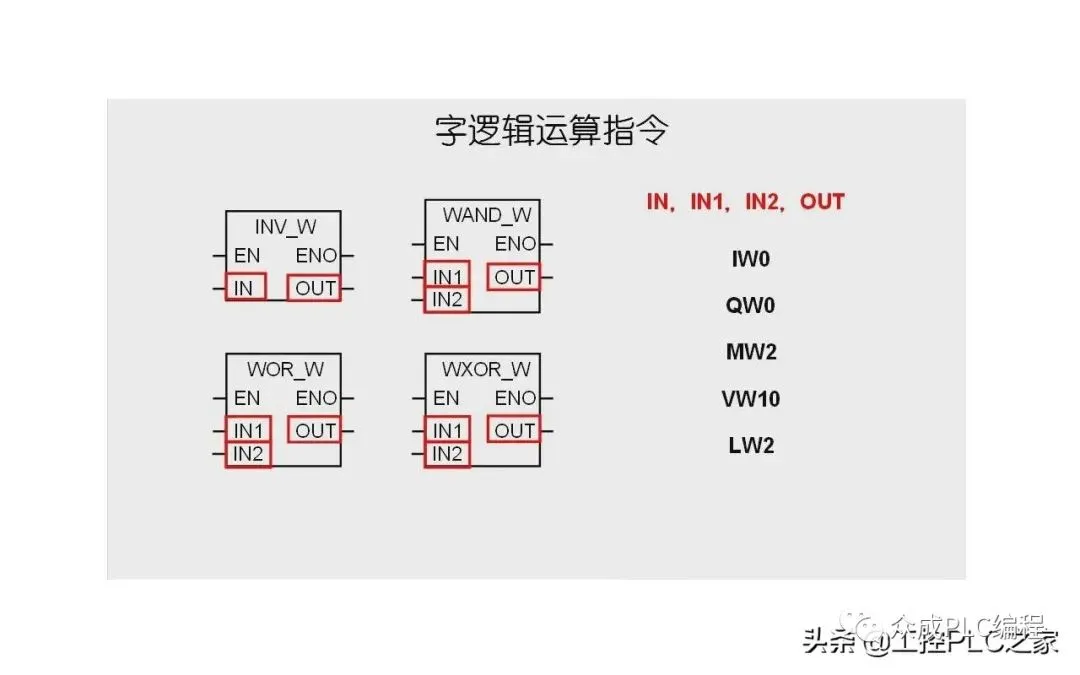

字逻辑运算指令是对字数据进行逻辑操作，其操作数为十六位无符号数。
字逻辑运算指令

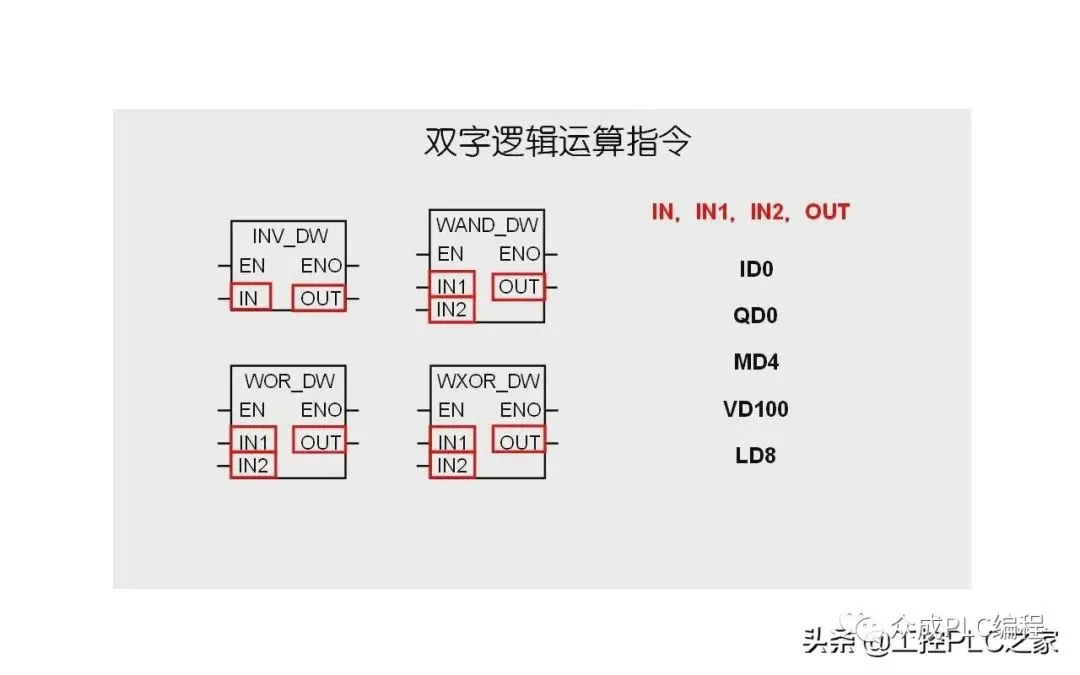

双字逻辑运算指令是对双字数据进行逻辑操作，其操作数为三十二位无符号数。
双字逻辑运算指令

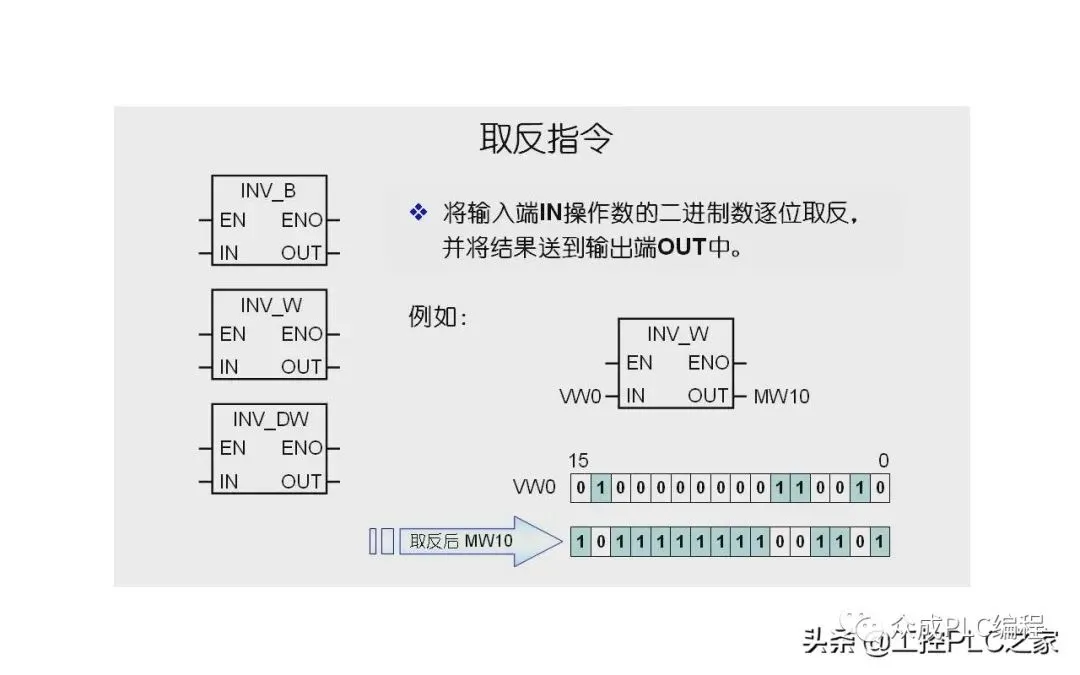

下面我们来介绍不同操作类型的逻辑运算指令。取反指令将输入端IN操作数的二进制数逐位取反，并将结果送到输出端OUT中，例如将VW0中的数据逻辑取反后送到MW10，我们可以发现，执行逻辑取反指令后，每一位由0变为1、1变为0。
逻辑取反指令

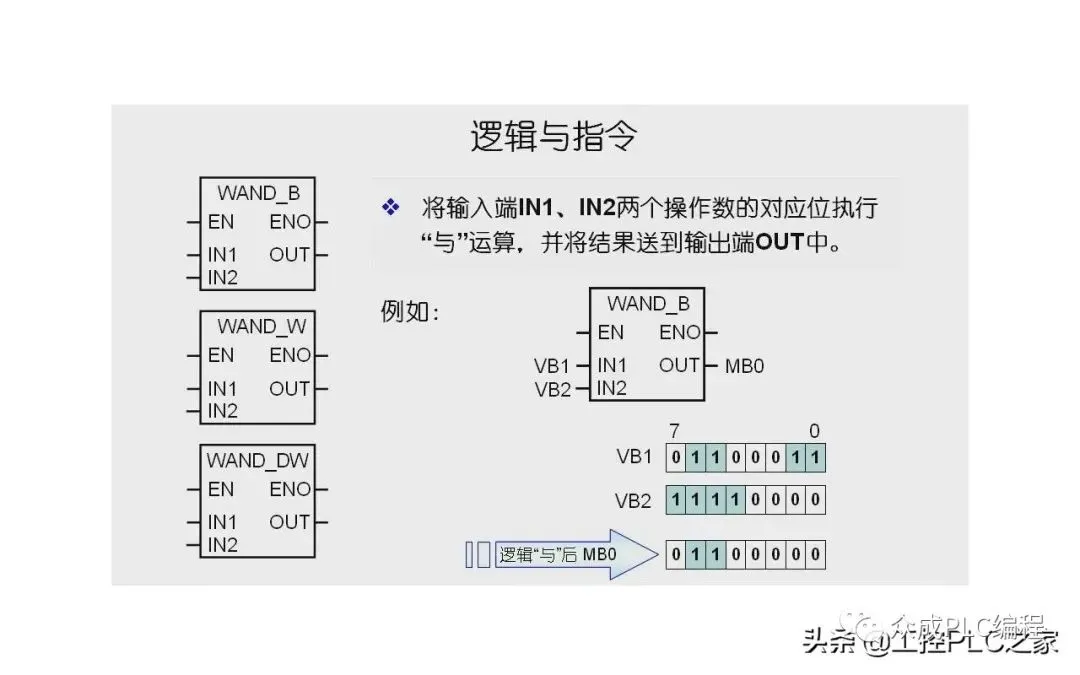

逻辑与指令将输入端IN1、IN2两个操作数的对应位执行“与”运算，并将结果送到输出端OUT中，例如将VB1、VB2中的数据逻辑与后送到MB0中，我们可以发现，执行逻辑与运算指令后，如果两个操作数的对应位都为1，则运算结果的对应位为1，否则为0。
逻辑与指令

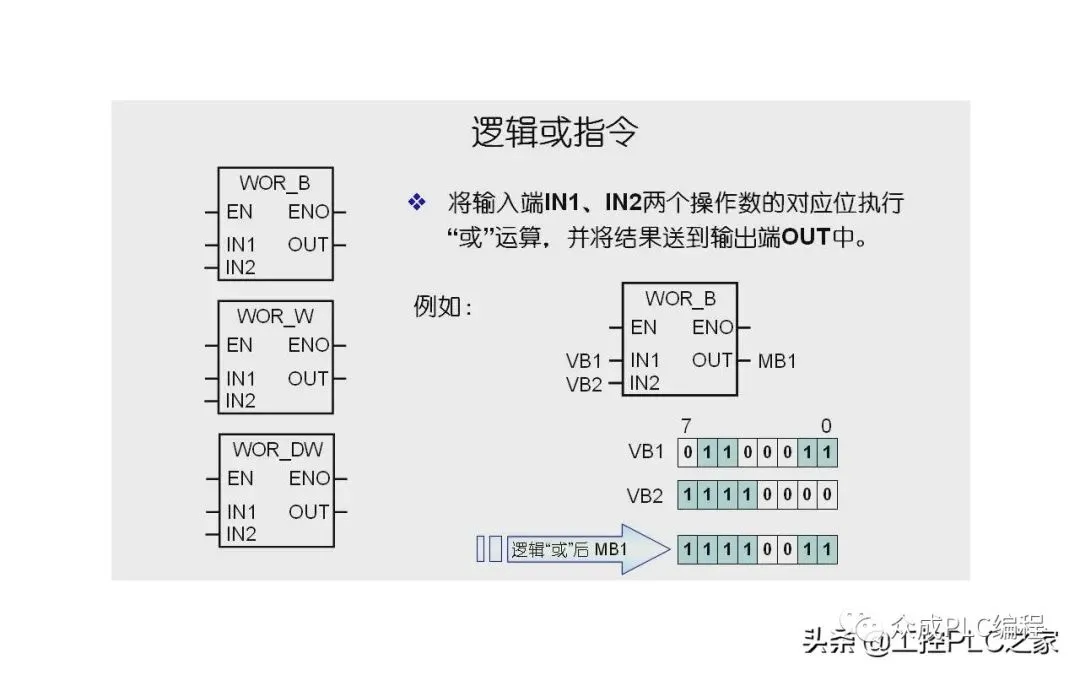

逻辑或指令将输入端IN1、IN2两个操作数的对应位执行“或”运算，并将结果送到输出端OUT中，例如将VB1、VB2中的数据逻辑或后送到MB1中，我们可以发现，执行逻辑或运算指令后，如果两个操作数的对应位都为0，则运算结果的对应位为0，否则为1。
逻辑或指令

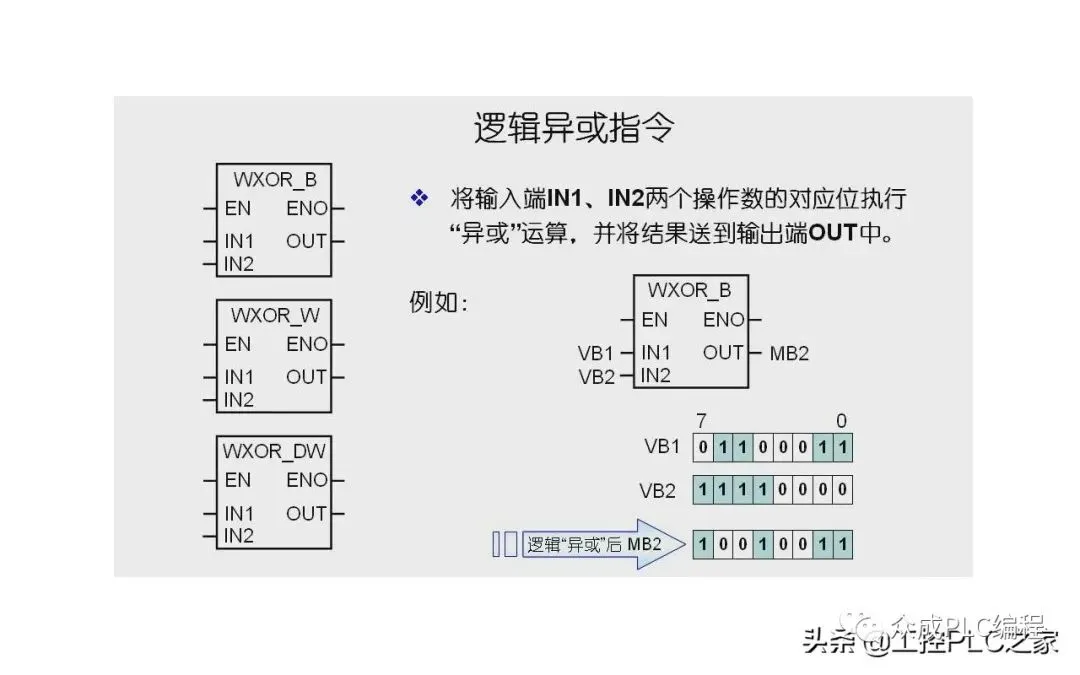

逻辑异或指令将输入端IN1、IN2两个操作数的对应位执行“异或”运算，并将结果送到输出端OUT中，例如将VB1、VB2中的数据逻辑异或后送到MB2中，我们可以发现，执行逻辑异或运算指令后，如果两个操作数的对应位不同，则运算结果的对应位为1，否则为0。
逻辑异或指令

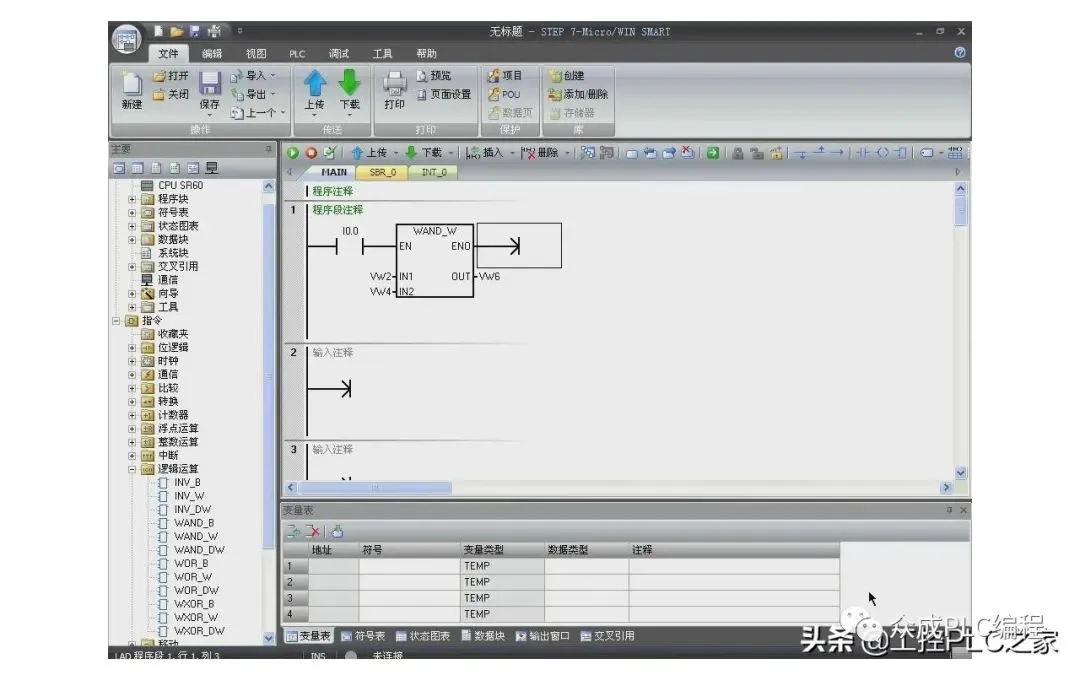

下面我们将通过一个实例来说明逻辑运算指令在程序中的使用方法。要求将VW2和VW4中的数据进行逻辑与后，送到VW6。首先我们双击电脑桌面上的STEP7-Micro/WIN SMART图标，打开编程软件，从指令树的位逻辑中选择一个常开触点拖放到程序编辑器的程序段1中，输入地址I0.0，从指令树逻辑运算指令中选择字与指令拖放到常开触点后，在IN1处输入地址VW2，在IN2处输入地址VW4，在OUT处输入地址VW6，这样一个简单的逻辑运算指令的应用程序就完成了。
逻辑运算指令应用实例

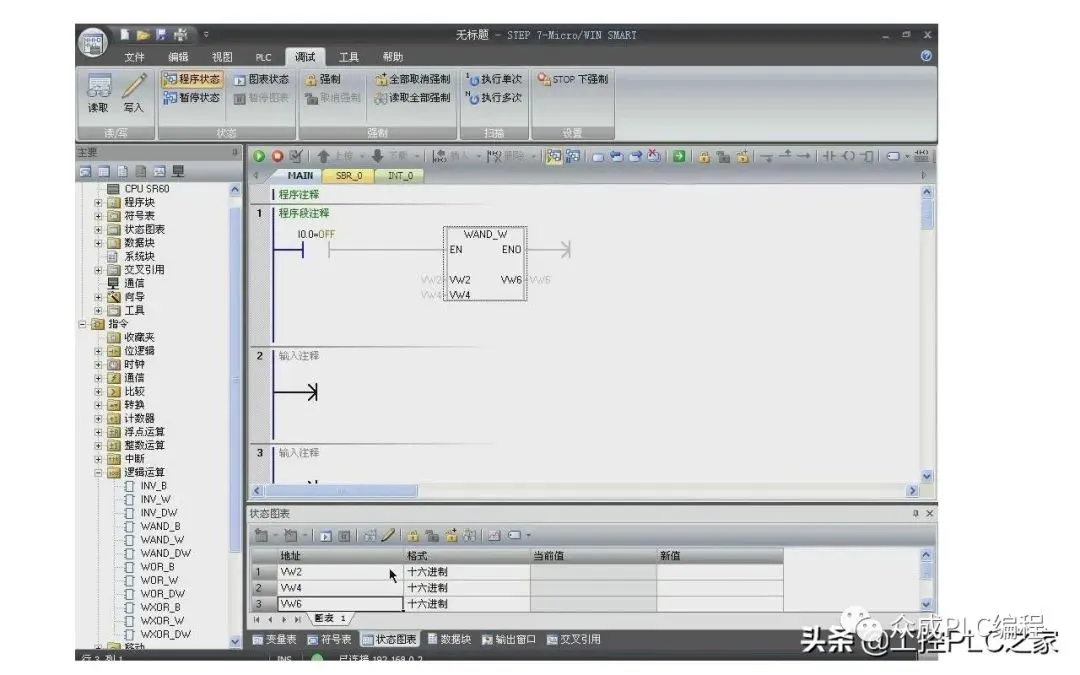

将应用程序编译下载到S7-200 SMART PLC。单击菜单中的下载按钮，在打开的通信对话框中选择要访问的CPU，单击确定进行下载，下载完成后关闭对话框。查看程序的运行情况，单击PLC菜单下的运行按钮，运行项目，单击调试菜单下的程序状态按钮，在线观察程序的执行情况。在状态图表中输入地址VW2，格式选择十六进制。选中VW2单元格按回车键，地址列自动递增，添加地址VW4和VW6，格式和上一行相同。
在线观察程序执行

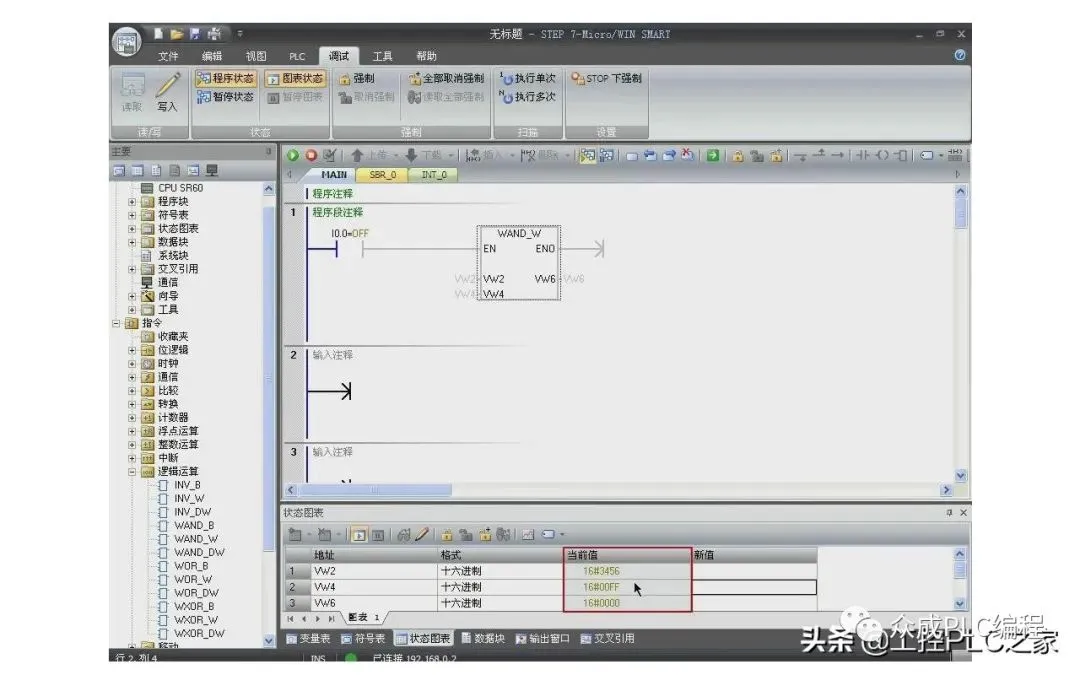

单击状态图表工具栏中的状态图表按钮，可以看到VW2、VW4和VW6的当前值都为0，在新值列中分别输入十六进制3456和十六进制00FF，单击状态图表工具栏中的写入按钮，则VW2和VW4变为相应的值，而VW6中的值不变。
写入相应数值

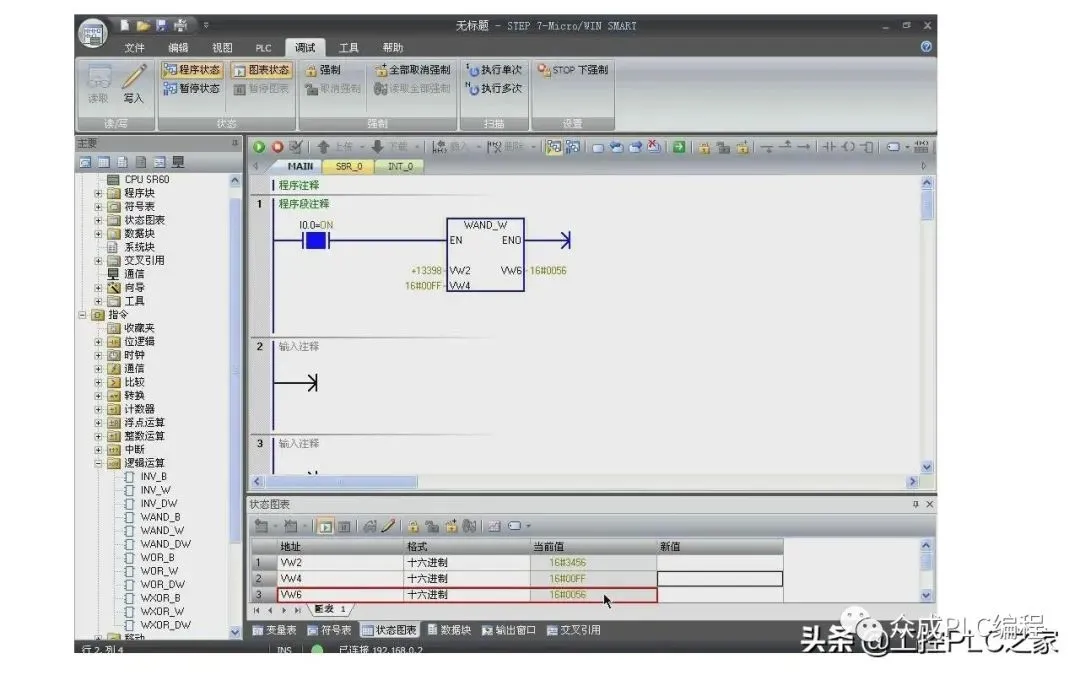

按下I0.0可以看到VW6的值变为十六进制0056，为VW2和VW4逻辑与的结果。
逻辑运算结果
