1.GPIO和Pinctrl子系统的使用

参考文档：

a. 内核 Documentation\devicetree\bindings\Pinctrl\ 目录下：Pinctrl-bindings.txt

b. 内核 Documentation\gpio 目录下： Pinctrl-bindings.txt

c. 内核 Documentation\devicetree\bindings\gpio 目录下： gpio.txt

注意：本章的重点在于“使用”，深入讲解放在“驱动大全”的视频里。

前面的视频，我们使用直接操作寄存器的方法编写驱动。这只是为了让大家掌握驱动程序的本质，在实际开发过程中我们可不这样做，太低效了！如果驱动开发都是这样去查找寄存器，那我们就变成“寄存器工程师”了，即使是做单片机的都不执着于裸写寄存器了。

Linux下针对引脚有2个重要的子系统：GPIO、Pinctrl。

1.1 Pinctrl子系统重要概念

1.1.1 引入

无论是哪种芯片，都有类似下图的结构：

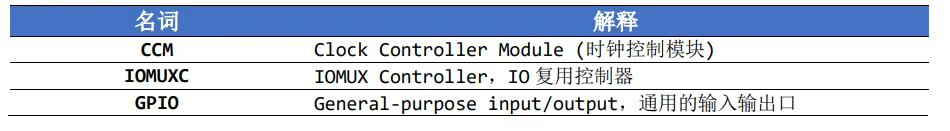

要想让pinA、B用于GPIO，需要设置IOMUX让它们连接到GPIO模块；

要想让pinA、B用于I2C，需要设置IOMUX让它们连接到I2C模块。

所以GPIO、I2C应该是并列的关系，它们能够使用之前，需要设置IOMUX。有时候并不仅仅是设置IOMUX，还要配置引脚，比如上拉、下拉、开漏等等。

现在的芯片动辄几百个引脚，在使用到GPIO功能时，让你一个引脚一个引脚去找对应的寄存器，这要疯掉。术业有专攻，这些累活就让芯片厂家做吧──他们是BSP工程师。我们在他们的基础上开发，我们是驱动工程师。开玩笑的，BSP工程师是更懂他自家的芯片，但是如果驱动工程师看不懂他们的代码，那你的进步也有限啊。

所以，要把引脚的复用、配置抽出来，做成Pinctrl子系统，给GPIO、I2C等模块使用。 BSP工程师要做什么？看下图：

等BSP工程师在GPIO子系统、Pinctrl子系统中把自家芯片的支持加进去后，我们就可以非常方便地使用这些引脚了：点灯简直太简单了。

等等，GPIO模块在图中跟I2C不是并列的吗？干嘛在讲Pinctrl时还把GPIO子系统拉进来？

大多数的芯片，没有单独的IOMUX模块，引脚的复用、配置等等，就是在GPIO模块内部实现的。

在硬件上GPIO和Pinctrl是如此密切相关，在软件上它们的关系也非常密切。 所以这2个子系统我们一起讲解。

1.1.2 重要概念

从设备树开始学习Pintrl会比较容易。

主要参考文档是：内核Documentation\devicetree\bindings\pinctrl\pinctrl-bindings.txt

这会涉及2个对象：pin controller、client device。

前者提供服务：可以用它来复用引脚、配置引脚。

后者使用服务：声明自己要使用哪些引脚的哪些功能，怎么配置它们。

a. pin controller：

在芯片手册里你找不到pin controller，它是一个软件上的概念，你可以认为它对应IOMUX──用来复用引脚，还可以配置引脚(比如上下拉电阻等)。 注意，pin controller和GPIO Controller不是一回事，前者控制的引脚可用于GPIO功能、I2C功能；后者只是把引脚配置为输入、输出等简单的功能。即先用pin controller把引脚配置为GPIO，再用GPIO Controler把引脚配置为输入或输出。

b. client device

“客户设备”，谁的客户？Pinctrl系统的客户，那就是使用Pinctrl系统的设备，使用引脚的设备。它在设备树里会被定义为一个节点，在节点里声明要用哪些引脚。

下面这个图就可以把几个重要概念理清楚：

上图中，左边是pin controller节点，右边是client device节点：

a. pin state：

对于一个“client device”来说，比如对于一个UART设备，它有多个“状态”：default、sleep等，那对应的引脚也有这些状态。 怎么理解？

比如默认状态下，UART设备是工作的，那么所用的引脚就要复用为UART功能。

在休眠状态下，为了省电，可以把这些引脚复用为GPIO功能；或者直接把它们配置输出高电平。

上图中，pinctrl-names里定义了2种状态：default、sleep。

第0种状态用到的引脚在pinctrl-0中定义，它是state_0_node_a，位于pin controller节点中。

第1种状态用到的引脚在pinctrl-1中定义，它是state_1_node_a，位于pin controller节点中。

当这个设备处于default状态时，pinctrl子系统会自动根据上述信息把所用引脚复用为uart0功能。

当这这个设备处于sleep状态时，pinctrl子系统会自动根据上述信息把所用引脚配置为高电平。

b. groups和function：

一个设备会用到一个或多个引脚，这些引脚就可以归为一组(group)；

这些引脚可以复用为某个功能：function。

当然：一个设备可以用到多组引脚，比如A1、A2两组引脚，A1组复用为F1功能，A2组复用为F2功能。

c. Generic pin multiplexing node和Generic pin configuration node

在上图左边的pin controller节点中，有子节点或孙节点，它们是给client device使用的。

可以用来描述复用信息：哪组(group)引脚复用为哪个功能(function)；

可以用来描述配置信息：哪组(group)引脚配置为哪个设置功能(setting)，比如上拉、下拉等。

注意：pin controller节点的格式，没有统一的标准！！！！每家芯片都不一样。 甚至上面的group、function关键字也不一定有，但是概念是有的。

1.1.3 示例

1.1.4 代码中怎么引用pinctrl

这是透明的，我们的驱动基本不用管。当设备切换状态时，对应的pinctrl就会被调用。

比如在platform_device和platform_driver的枚举过程中，流程如下：

当系统休眠时，也会去设置该设备sleep状态对应的引脚，不需要我们自己去调用代码。

非要自己调用，也有函数：

devm_pinctrl_get_select_default(struct device *dev);      // 使用"default"状态的引脚
pinctrl_get_select(struct device *dev, const char *name); // 根据name选择某种状态的引脚
pinctrl_put(struct pinctrl *p);   // 不再使用, 退出时调用

1.2 GPIO子系统重要概念

1.2.1 引入

要操作GPIO引脚，先把所用引脚配置为GPIO功能，这通过Pinctrl子系统来实现。

然后就可以根据设置引脚方向(输入还是输出)、读值──获得电平状态，写值──输出高低电平。

以前我们通过寄存器来操作GPIO引脚，即使LED驱动程序，对于不同的板子它的代码也完全不同。

当BSP工程师实现了GPIO子系统后，我们就可以：

a. 在设备树里指定GPIO引脚

b. 在驱动代码中：使用GPIO子系统的标准函数获得GPIO、设置GPIO方向、读取/设置GPIO值。

这样的驱动代码，将是单板无关的。

1.2.2 在设备树中指定引脚

在几乎所有ARM芯片中，GPIO都分为几组，每组中有若干个引脚。所以在使用GPIO子系统之前，就要先确定：它是哪组的？组里的哪一个？

在设备树中，“GPIO组”就是一个GPIO Controller，这通常都由芯片厂家设置好。我们要做的是找到它名字，比如“gpio1”，然后指定要用它里面的哪个引脚，比如<&gpio10>。 有代码更直观，下图是一些芯片的GPIO控制器节点，它们一般都是厂家定义好，在xxx.dtsi文件中：

我们暂时只需要关心里面的这2个属性：

gpio-controller;
#gpio-cells = <2>;

“gpio-controller”表示这个节点是一个GPIO Controller，它下面有很多引脚。 “#gpio-cells = <2>”表示这个控制器下每一个引脚要用2个32位的数(cell)来描述。

为什么要用2个数？

其实使用多个cell来描述一个引脚，这是GPIO Controller自己决定的。比如可以用其中一个cell来表示那是哪一个引脚，用另一个cell来表示它是高电平有效还是低电平有效，甚至还可以用更多的cell来示其他特性。

普遍的用法是，用第1个cell来表示哪一个引脚，用第2个cell来表示有效电平：

GPIO_ACTIVE_HIGH ： 高电平有效
GPIO_ACTIVE_LOW  :  低电平有效

定义GPIO Controller是芯片厂家的事，我们怎么引用某个引脚呢？

在自己的设备节点中使用属性"[<name>-]gpios"，示例如下：

上图中，可以使用gpios属性，也可以使用name-gpios属性。

1.2.3 在驱动代码中调用GPIO子系统

在设备树中指定了GPIO引脚，在驱动代码中如何使用？ 也就是GPIO子系统的接口函数是什么？

GPIO子系统有两套接口：基于描述符的(descriptor-based)、老的(legacy)。前者的函数都有前缀“gpiod_”，它使用gpio_desc结构体来表示一个引脚；后者的函数都有前缀“gpio_”，它使用一个整数来表示一个引脚。

要操作一个引脚，首先要get引脚，然后设置方向，读值、写值。

驱动程序中要包含头文件，

#include <linux/gpio/consumer.h>   // descriptor-based

或

#include <linux/gpio.h>            // legacy

下表列出常用的函数：

有前缀“devm_”的含义是“设备资源管理”(Managed Device Resource)，这是一种自动释放资源的机制。它的思想是“资源是属于设备的，设备不存在时资源就可以自动释放”。

比如在Linux开发过程中，先申请了GPIO，再申请内存；如果内存申请失败，那么在返回之前就需要先释放GPIO资源。如果使用devm的相关函数，在内存申请失败时可以直接返回：设备的销毁函数会自动地释放已经申请了的GPIO资源。

建议使用“devm_”版本的相关函数。

举例，假设备在设备树中有如下节点：

foo_device {
  compatible = "acme,foo";
  ...
  led-gpios = <&gpio 15 GPIO_ACTIVE_HIGH>, /* red */
      <&gpio 16 GPIO_ACTIVE_HIGH>, /* green */
      <&gpio 17 GPIO_ACTIVE_HIGH>; /* blue */
  power-gpios = <&gpio 1 GPIO_ACTIVE_LOW>;
};

那么可以使用下面的函数获得引脚：

struct gpio_desc *red, *green, *blue, *power;
red = gpiod_get_index(dev, "led", 0, GPIOD_OUT_HIGH);
green = gpiod_get_index(dev, "led", 1, GPIOD_OUT_HIGH);
blue = gpiod_get_index(dev, "led", 2, GPIOD_OUT_HIGH);
power = gpiod_get(dev, "power", GPIOD_OUT_HIGH);

要注意的是，gpiod_set_value设置的值是“逻辑值”，不一定等于物理值。

什么意思？

旧的“gpio_”函数没办法根据设备树信息获得引脚，它需要先知道引脚号。 引脚号怎么确定？ 在GPIO子系统中，每注册一个GPIO Controller时会确定它的“base number”，那么这个控制器里的第n号引脚的号码就是：base number + n。

但是如果硬件有变化、设备树有变化，这个base number并不能保证是固定的，应该查看sysfs来确定base number。
