开发者学堂课程【场景实践-基于阿里云 Quick BI 对 MOOC 网站日志分析：实验操作演示】学习笔记，与课程紧密联系，让用户快速学习知识。
课程地址：https://developer.aliyun.com/learning/course/524/detail/7078
实验操作演示
内容介绍：
一、演示使用 MaxComputer 对网站日志的数据进行处理
二、使用 Quick BI 演示网站日志分析结果
三、问题解决思路
本节主要内容：如何使用阿里云的 MaxComputer ，也就是大数据计算服务对数据进行处理。
一、演示使用 MaxComputer 对网站日志的数据进行处理

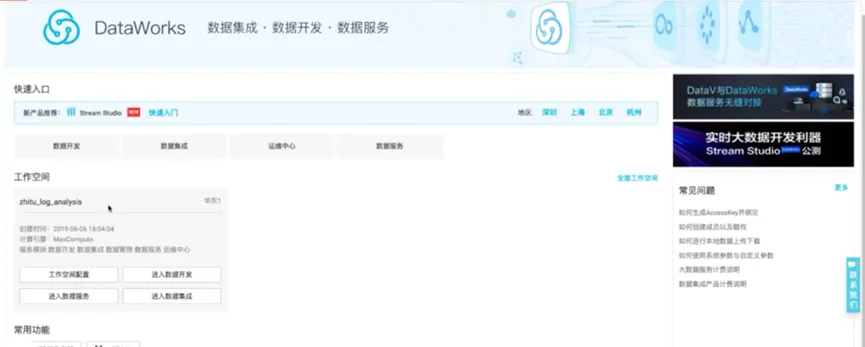

首先使用账号进行登录，登录后进入 DataWorks 的界面，该界面如下：

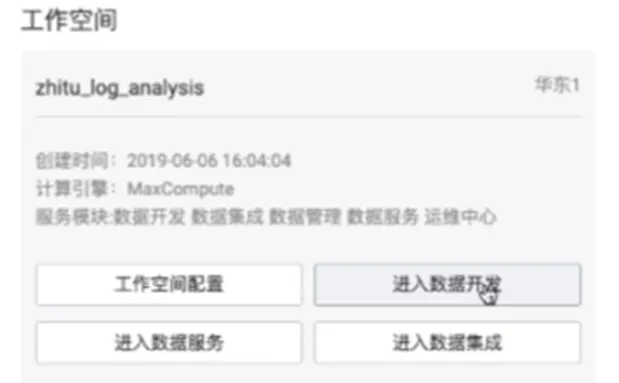

找到工作空间并使用 zhitu_log_analysls 项目。
然后进入该项目的数据开发，如下：
或者在空间列表中找到该项目，点击进入数据开发也可以到达进入该项目的数据开发这个目的。

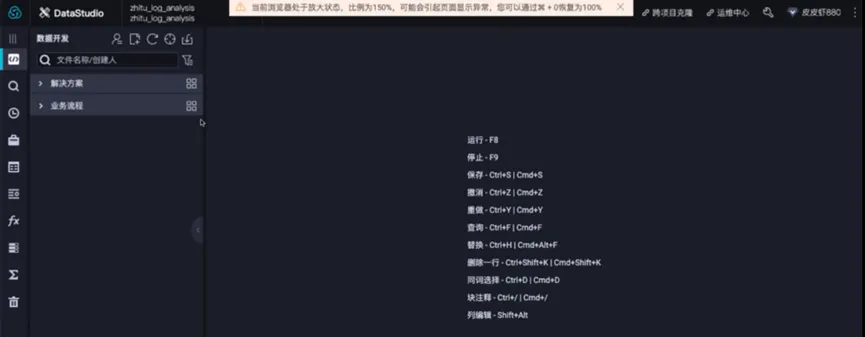

进入后开发页面如下图：

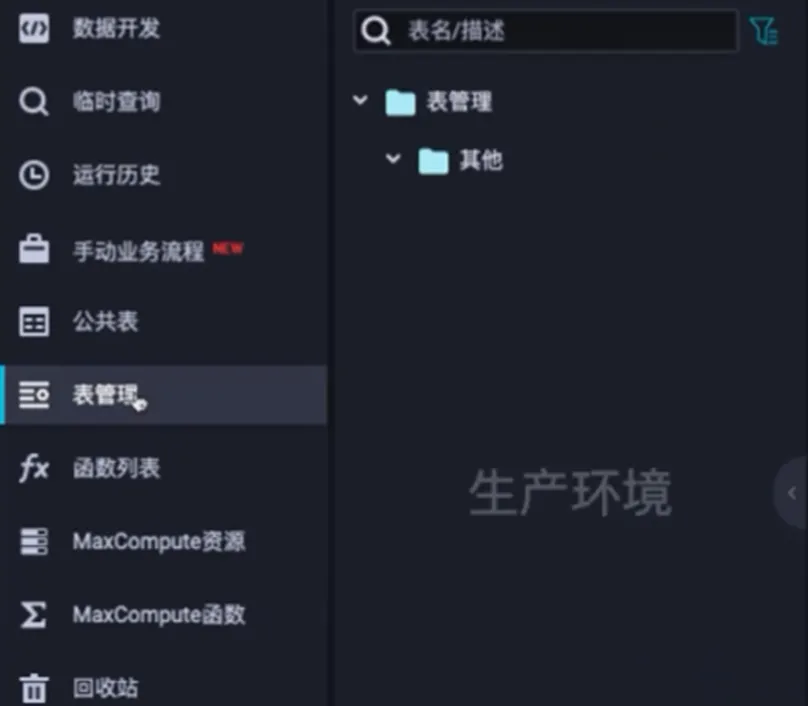

展开列表，默认进入的数据开发，表管理中还可以看到项目空间中默认的表，还可以看到 MaxComputer 的资源、函数等等。如下图：
在这里默认是没有表的，后面将会放入两张初始表。
1.首先做数据开发，选择业务流程（展开默认是没有的），点击右键选择新建业务流程。
业务流程相当于一个任务形式的，一个流式的处理方式。也就是可以定义很多工作步骤，然后每一个步骤做一些事情，还会有一些下游的步骤，下游的步骤需要基于上游的步骤产生数据去进行下一步的操作。

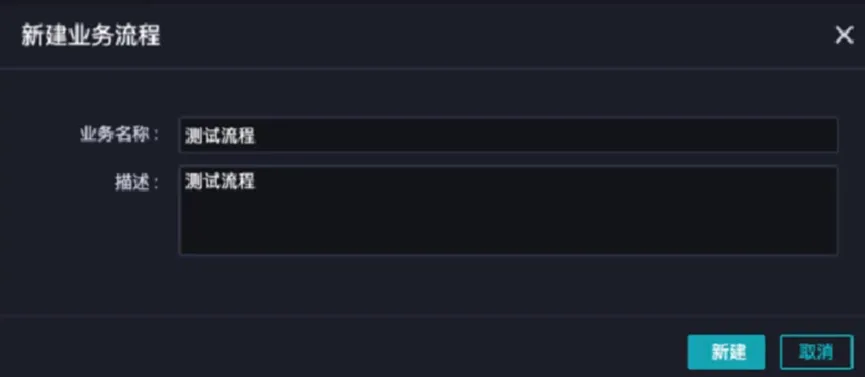

新建业务流程如下图：

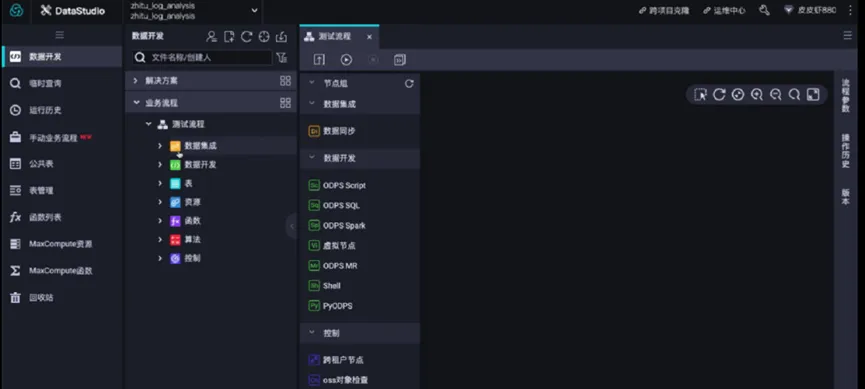

点击新建，新建后框架图如下：
可以看到测试流程中有一系列的可用组件，并且有很多的分类，例如函数、算法、数据集成、数据开发等等，但是其中还没有实际内容。
这里只需要用到组件 ODPS SQL ，也就是主要用到 SQL 语法对 MaxComputer 进行处理。为了提高可观性，会新建两个虚拟节点，用来设置开始和结束。
先建立一个开始的虚拟节点，直接将虚拟节点拖入右侧空白处，将该虚拟节点名称指定为 start，然后提交。再建 ODPS SQL 节点，这里是演示，建立了多个，为加快演示速度设名称分别为1、2、3、4。再建一个虚拟节点，表示结束，名称为 end。
建立完成后要定义其顺序，整体的顺序是从上至下进行开始的。
从 start 引出两条线到1和2，也就是1和2是同时进行的，1和2完成后去完成3，可以从1和2分别引出两条线指向3.3步骤执行完毕后，引出一条线到4，然后4再到最后一步 end。

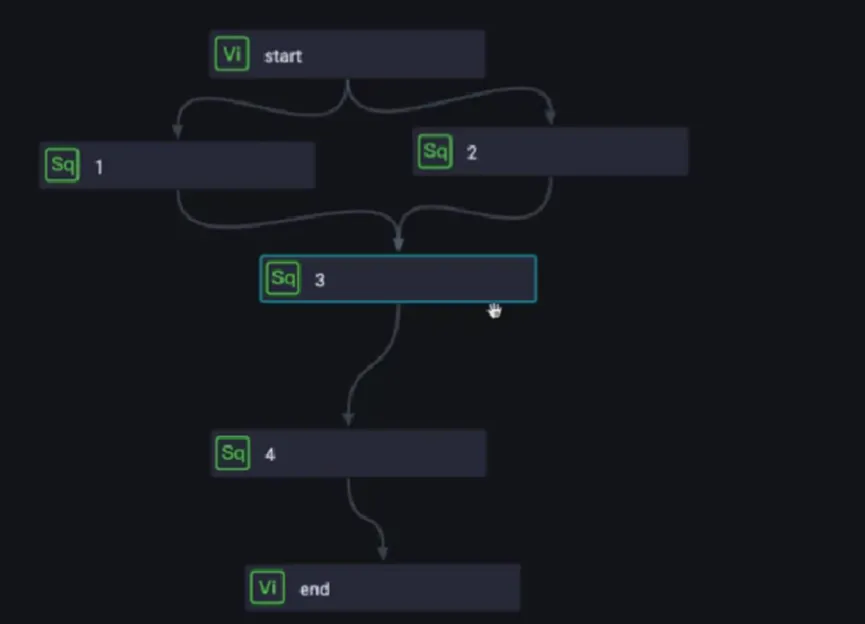

整个流程框架如下：
如果认为该流程框架较乱，可以点击右上角的自动布局，会自动优化该流程框架图。
流程大概的架构建立完成，具体的每一个步骤中执行的事务需要进行编辑，虚拟节点没有任何内容，不需要进行任何编辑，所以这里需要对4个 ODPS SQL 节点进行编辑。

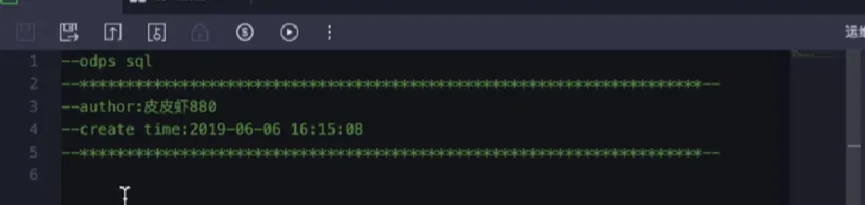

例如，需要操作第一个 ODPS SQL 节点，，可以双击，双击后会打开该节点真正执行的语法语句（也就是代码），也可以右击选择打开节点，该节点语句如下：
可以在其中写一些 SQL 语句，比如从一些老的表中去查询数据，插入一些新表等等。（在实验中有具体的写法，注意每次写完要进行保存，也可以执行。在此处因为没有编辑任何数据，所以执行时提示提交任务失败。）
2.将初始化数据塞入
初始化数据中也存在，在表管理中有两张表，分别是t_cz_ip_content 和 t _web_access_log_concent，，通过这两张表作为基础表，后面的一系列流程可以通过该基础表进行数据处理。

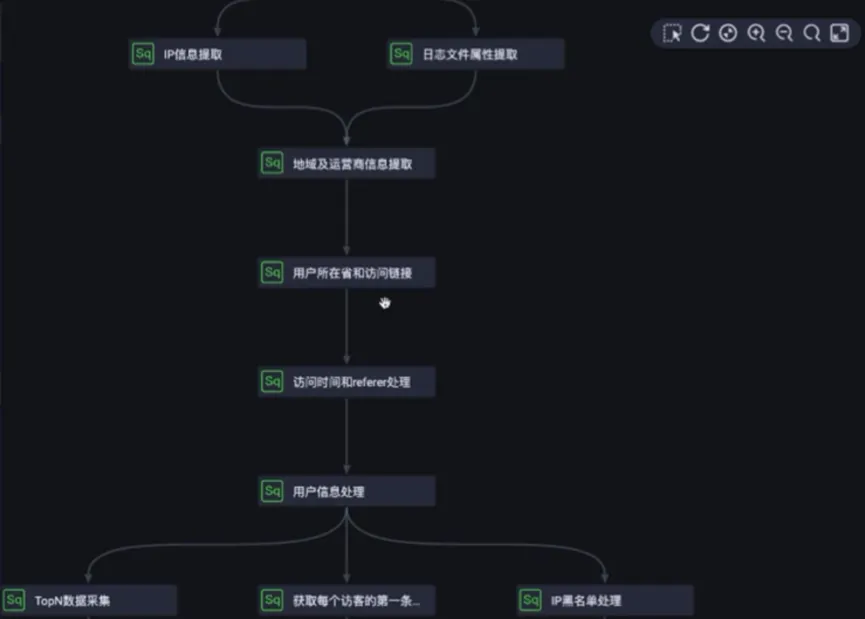

回到数据开发，在业务流程中新建了网站日志分析的业务流程，大概框架如下图：
首先是开始，开始后是 IP 提取和日志文件属性提取，然后是地域及用户商信息提取，之后是用户所在省和访问链接的提取，然后是访问时间及来源的处理、用户的信息处理，之后是三个平级，包括 TopN 数据采集、获取访问每个访客的第一条数据以及 IP 黑名单处理，最后是结束。
结束和开始是两个虚拟节点，其余是 ODPS SQL。

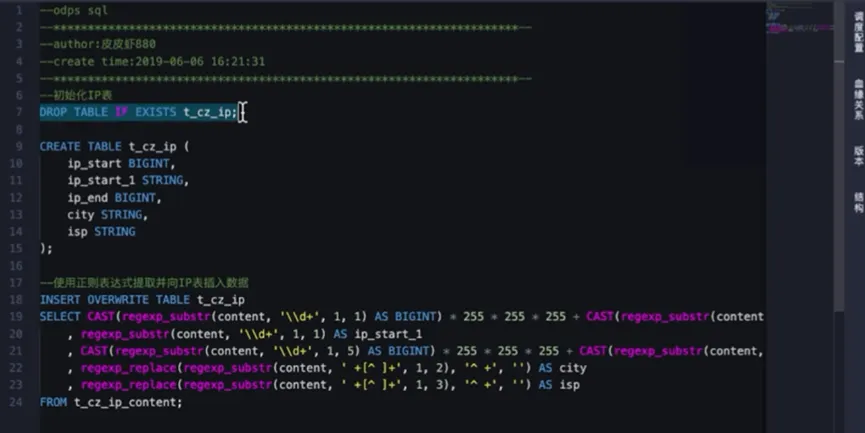

打开 IP 信息获取查看其内容：
如果存在 t_cz_ip 表就将其删除，然后再创建这张表。这张表用来进行对之前的数据进行处理后的过程表。然后从原始表 t_cz_ip_content 去 SELECT 上图的数据，然后将其插入新表中。

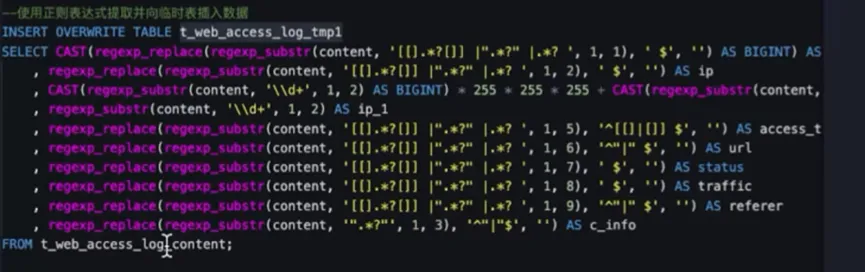

打开日志文件属性提取查看其部分内容：
同样会新建一张表t_web_access_log_tmp1 ，这是一张过程的临时表，把数据从原始表中去查询，查完后得到上图的属性，然后分到 t_web_access_log_tmp1 这个临时表中。
点击运行即可执行，如果是周期性提交也可以点击提交，点击运行后发现该流程图有动画的效果，开始执行的节点旁绿色的勾符号表示执行完成，如果是正在执行其符号为蓝色的箭头符号，如果执行失败则是一个红色的标记（注意代码的编写是否有问题）。

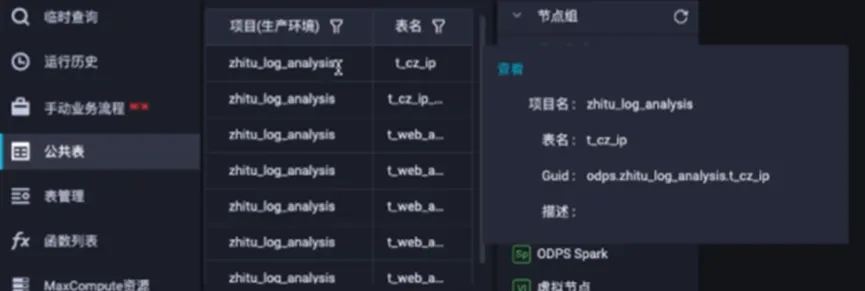

等等全部执行完成，执行完成的表已经生成，可以在公共表中查看，如下图所示，表 t_cz_ip 生成：
所有流程执行完成后，所有的表都生成。其中有几张最终的表，例如 TopN 数据采集下的表为 t_web_access_log_url_top，每一个访客的第一条数据下的表为 t_web_access_log_first。刷新应用后可以在公共表中找到所有生成的表。
二、使用 Quick BI 演示网站日志分析结果
对于 QuickBI，这里进行简单的演示，首先需要采集数据集，在采集完数据集后要利用数据集将数据使用不同的 Quick BI 的图表进行展示。在实验环节中，将会展示 PV、UV、IP和一天的访问趋势图，也就是流量分析。对于来源分析，将展示访问来源和搜索引擎的来源。
对于访问分析，将展示链接 TopN ，也就是用户访问最多的前10个链接，还有 IP 的黑名单，也就是发生恶意攻击的 IP 的名单的收集。最后是访客的分析，对于访客分析，将以全国地图的形式去展示处于不同省访客数量的分别，还有访客流量器的分布，操作系统使用占比以及访问所使用的网络运营商。
1.如何使用 Quick BI
打开 DataWorks 的主页面，然后点击标记选择产品与服务，在其中找到大数据（数加），其中有一个 Quick BI，点击Quick BI。注意其有很多版本，有标准版、高级版和专业版，在这里使用的是标准版。

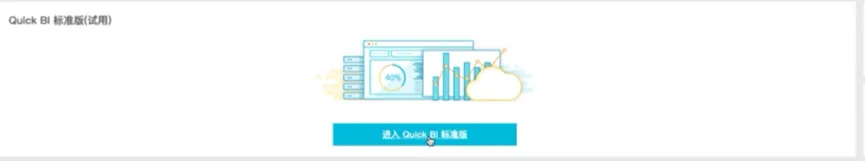

刚开始进入时会有30天的试用期，如果没有使用过可以点击标准版的试用，如下图：

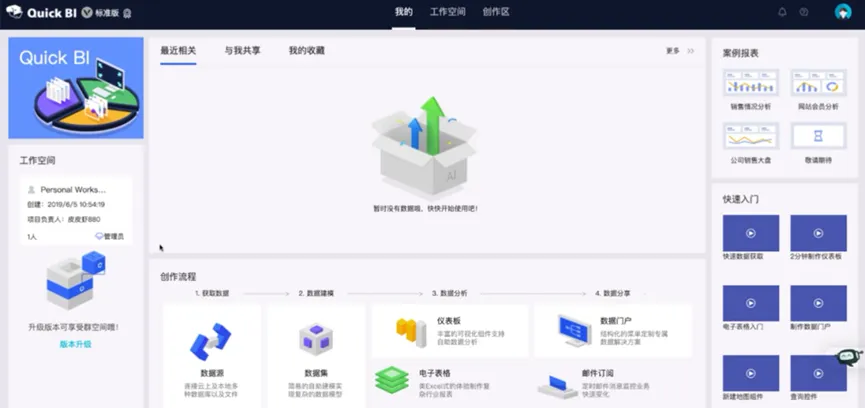

点击进入 Quick BI 标准版，进入后 Quick BI 的主面板如下：
正常的 Quick BI 流程在该主面板下方，Quick BI 流程首先是从数据源开始，然后对数据进行建模，之后使用各种各样的仪表板对数据进行展示和分析，最后将构建出的仪表板进行展示（可以以邮件的方式等等）。
点击创建数据源，其中有几种方式创建。可以以云数据库的方式创建，云数据库就是阿里云提供的各种各样的数据库，包括 MaxComputer 、alias 数据库等等。还可以以自建的数据源创建，就是自己创建了一个自己的手数据库，可以通过配置参数的方式来通过其访问自己的数据库。还有一个方法是本地上传，比如上传 excel 或者 csv 文件。

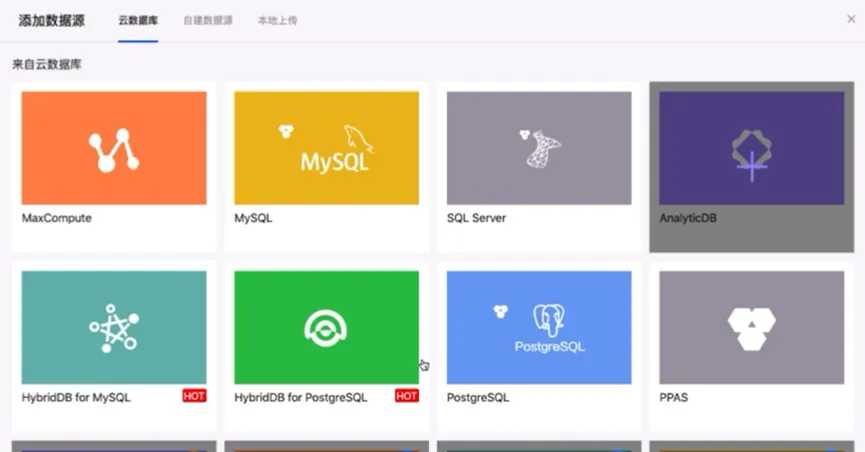

在这里选择云数据库，点击获取数据或者点击新建数据源。直接进入到云数据库下的各种云数据服务，如下图：

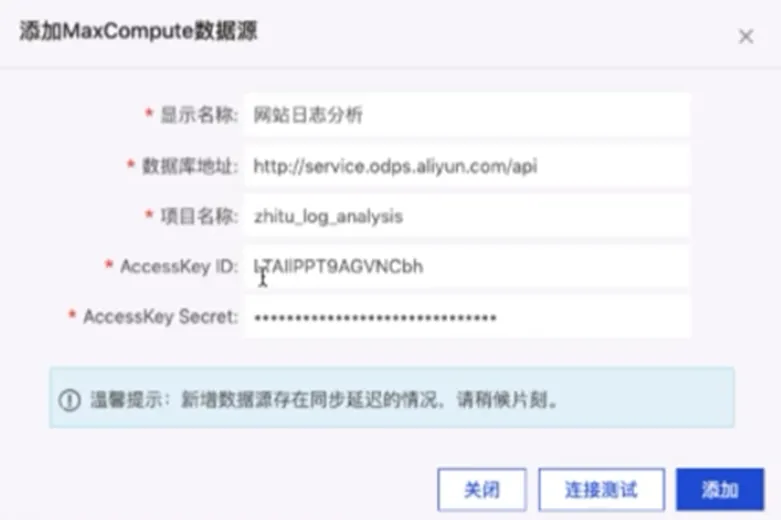

在这里使用 MaxComputer ，点击 MaxComputer，补充要填写的内容：
填写完毕后进行连接测试，提示数据源连通性组成，说明测试通过，然后点击添加。添加完成，右侧有可以刷新出表，这些表都是之前 MaxComputer 处理后产生的各种各样的表。这时，是从 MaxComputer 引入的一些表，基于这些表创建数据集。
点击数据建模，也就是建一个数据集，该数据集底层还是依赖于其他的数据源。所以还是从数据源中新建数据集（在实验中会依赖几张表做数据集，在该演示过程中只演示一个），选择 t_web_assess_log 表，对其进行创建数据集。
