Echarts是啥
ECharts 是用 JavaScript 实现的开源可视化库，有各种图表。
ECharts，可以流畅的运行在 PC 和移动设备上，兼容当前绝大部分浏览器，
底层依赖矢量图形库 ZRender，提供直观，交互丰富，可高度个性化定制的数据可视化图表。
总结：
- 是一个JS插件
- 性能好可流畅运行PC与移动设备
- 兼容主流浏览器
- 提供很多常用图表，且可定制。

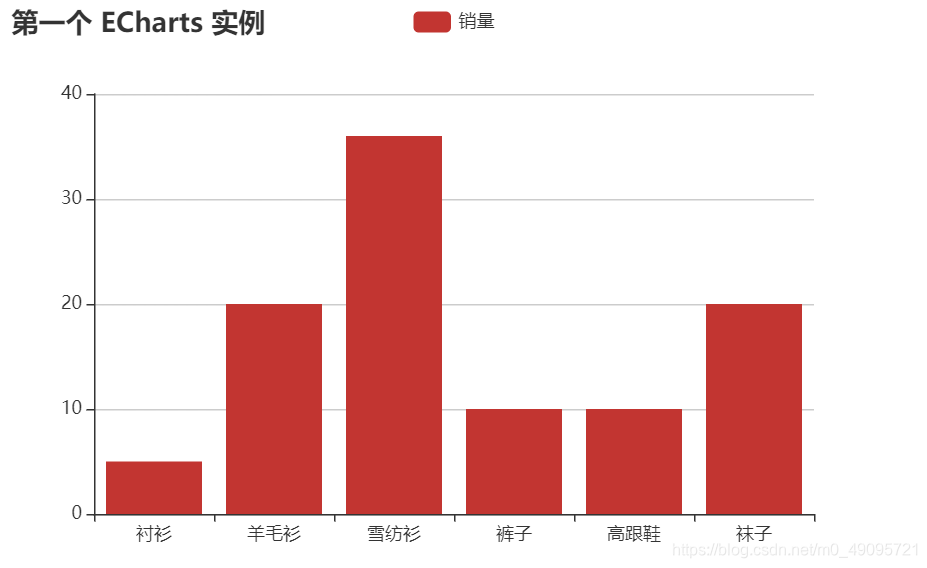

ECharts 实例
<!DOCTYPE html> <html> <head> <meta charset="utf-8"> <title>第一个 ECharts 实例</title> <!-- 引入 echarts.js --> <script src="https://cdn.staticfile.org/echarts/4.3.0/echarts.min.js"></script> </head> <body> <!-- 为ECharts准备一个具备大小（宽高）的Dom --> <div id="main" style="width: 600px;height:400px;"></div> <script type="text/javascript"> // 基于准备好的dom，初始化echarts实例 var myChart = echarts.init(document.getElementById('main')); // 指定图表的配置项和数据 var option = { title: { text: '第一个 ECharts 实例' }, tooltip: {}, legend: { data:['销量'] }, xAxis: { data: ["衬衫","羊毛衫","雪纺衫","裤子","高跟鞋","袜子"] }, yAxis: {}, series: [{ name: '销量', type: 'bar', data: [5, 20, 36, 10, 10, 20] }] }; // 使用刚指定的配置项和数据显示图表。 myChart.setOption(option); </script> </body> </html>
Echarts入门
使用步骤
- 引入echarts 插件文件到html页面中
方法1：提取码：yoar
方法2：去下载文件 - 准备一个具备大小的DOM容器
<div id="main" style="width: 600px;height:400px;"></div>
- 初始化echarts实例对象
var myChart = echarts.init(document.getElementById('main'));
- 指定配置项和数据(option)
var option = { xAxis: { type: 'category', data: ['Mon', 'Tue', 'Wed', 'Thu', 'Fri', 'Sat', 'Sun'] }, yAxis: { type: 'value' }, series: [{ data: [820, 932, 901, 934, 1290, 1330, 1320], type: 'line' }] };
- 将配置项设置给echarts实例对象
myChart.setOption(option);
实训
<!DOCTYPE html> <html> <head> <meta charset="GBK"> <title>ECharts</title> <script src="echarts.min.js"></script> </head> <body> <div id="main" style="width: 600px;height:400px;"></div> <script type="text/javascript"> var myChart = echarts.init(document.getElementById('main')); var option = { title: { text: 'ECharts 实例' }, tooltip: {}, legend: { data:['考试分数'] }, xAxis: { data: ["语文","数学","英语","地理","生物","化学"] }, yAxis: {}, series: [{ name: '分数', type: 'bar', data: [75, 80, 76, 90, 80, 60] }] }; myChart.setOption(option); </script> </body> </html>
Echarts-基础配置
这是要求同学们知道以下配置每个模块的主要作用干什么的就可以了
需要了解的主要配置：
seriesxAxisyAxisgridtooltiptitlelegendcolor
- series
- 系列列表。每个系列通过
type决定自己的图表类型 - 大白话：图标数据，指定什么类型的图标，可以多个图表重叠。
- xAxis：直角坐标系 grid 中的 x 轴
- boundaryGap: 坐标轴两边留白策略 true，这时候刻度只是作为分隔线，标签和数据点都会在两个刻度之间的带(band)中间。
- yAxis：直角坐标系 grid 中的 y 轴
- grid：直角坐标系内绘图网格。
- title：标题组件
- tooltip：提示框组件
- legend：图例组件
- color：调色盘颜色列表
数据堆叠，同个类目轴上系列配置相同的stack值后 后一个系列的值会在前一个系列的值上相加。
option = { // color设置我们线条的颜色 注意后面是个数组 color: ['pink', 'red', 'green', 'skyblue'], // 设置图表的标题 title: { text: '折线图堆叠123' }, // 图表的提示框组件 tooltip: { // 触发方式 trigger: 'axis' }, // 图例组件 legend: { // series里面有了 name值则 legend里面的data可以删掉 }, // 网格配置 grid可以控制线形图 柱状图 图表大小 grid: { left: '3%', right: '4%', bottom: '3%', // 是否显示刻度标签 如果是true 就显示 否则反之 containLabel: true }, // 工具箱组件 可以另存为图片等功能 toolbox: { feature: { saveAsImage: {} } }, // 设置x轴的相关配置 xAxis: { type: 'category', // 是否让我们的线条和坐标轴有缝隙 boundaryGap: false, data: ['星期一', '周二', '周三', '周四', '周五', '周六', '周日'] }, // 设置y轴的相关配置 yAxis: { type: 'value' }, // 系列图表配置 它决定着显示那种类型的图表 series: [ { name: '邮件营销', type: 'line', data: [120, 132, 101, 134, 90, 230, 210] }, { name: '联盟广告', type: 'line', data: [220, 182, 191, 234, 290, 330, 310] }, { name: '视频广告', type: 'line', data: [150, 232, 201, 154, 190, 330, 410] }, { name: '直接访问', type: 'line', data: [320, 332, 301, 334, 390, 330, 320] } ] };
