TCP三次握手、四次挥手概念图详解

1.TCP连接的11中状态

tcp11中状态
ESTABLISHED
SYN_SENT
SYN_RECV
FIN_WAIT1
FIN_WAIT2
TIME_WAIT
CLOSE
CLOSE_WAIT
LAST_ACK
LISTEN
CLOSING

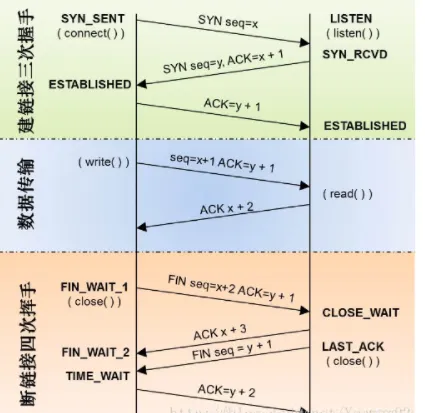

2.TCP 三次握手、四次挥手

三次握手：

首先客户端处于close关闭状态，与服务器发送第一个SYN请求后（这个SYN请求会带一个seq随机序列），客户端处于SYN_SENT状态，服务器在接收客户端发送的请求的同时一定要处于listen监听状态，否则无法收到请求包，收到请求包之后处于SYN_RCVD状态，这时也会给客户端发送一个SYN的请求包（也有随机序列），并发送一个ACK的确认包（这里ACK的随机序列值就是客户端发送SYN的序列号+1），客户端收到这两个包后会处于ESTABLISHED状态，这时也会给服务器端发送一个ACK的包（这里ACK的随机序列值就是服务端发送的SYN序列+1），服务端收到后状态处于ESTABLISHED

注意这个状态的请求数如果很多会遭到ddos攻击

四次挥手：

需要断开连接时时由服务端主动断开连接的，因为数据传输是服务端发起的，因此断开也是由服务器发起

首先服务端给客户端发送一个FIN的请求包（表示要求断开连接），发送完成后服务端处于FIN_WAIT_1状态（_1只是为了和第二次挥手做一个区分）客户端收到后会发送一个ACK的确认包，发送完成后，客户端处于CLOSE_WAIT状态，服务端收到后会处于FIN_WAIT_2状态，这时客户端也会发送一个FIN的请求包，请求断开连接，客户端发送完成后悔处于LAST_ACK状态，服务端收到FIN请求包后会处于TIME_WAIT状态，这时会有一个2MSL时间（MSL时间为60s，2MSL就是120s），2分钟后会给客户端发送一个ACK的确认包，表示确认断开连接，客户端收到后会处于close状态，四次挥手完成
